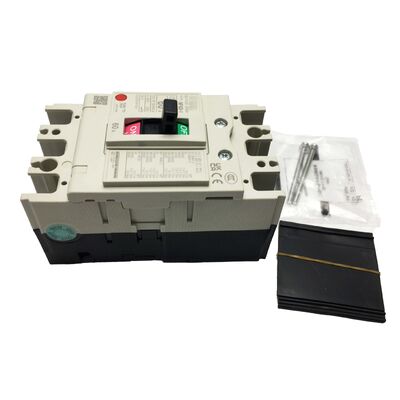

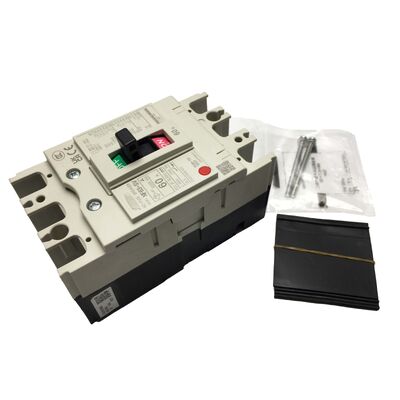

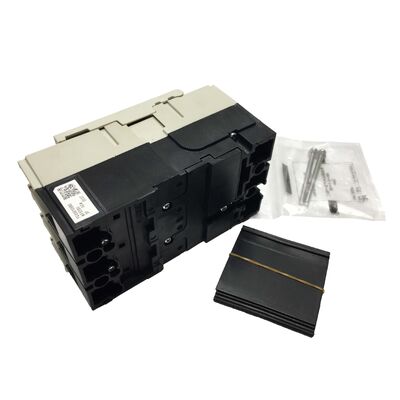

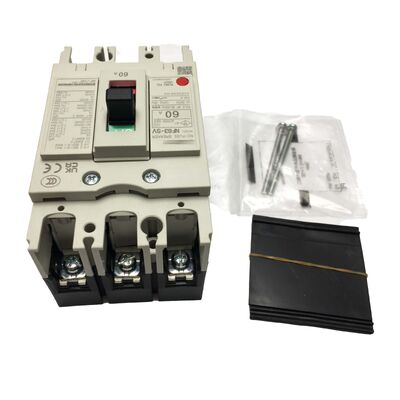

NF63-SV 3P 60A Mitsubishi Devre Kesici NF63CVF 3P 60A Sigortasız Yeni Orijinal
  • NF63-SV 3P 60A Mitsubishi Devre Kesici NF63CVF 3P 60A Sigortasız Yeni Orijinal
  • NF63-SV 3P 60A Mitsubishi Devre Kesici NF63CVF 3P 60A Sigortasız Yeni Orijinal
  • NF63-SV 3P 60A Mitsubishi Devre Kesici NF63CVF 3P 60A Sigortasız Yeni Orijinal
  • NF63-SV 3P 60A Mitsubishi Devre Kesici NF63CVF 3P 60A Sigortasız Yeni Orijinal
  • NF63-SV 3P 60A Mitsubishi Devre Kesici NF63CVF 3P 60A Sigortasız Yeni Orijinal

NF63-SV 3P 60A Mitsubishi Devre Kesici NF63CVF 3P 60A Sigortasız Yeni Orijinal

Menşe yeri Japonya
Marka adı Mitsubishi
Sertifika CE ROHS
Model numarası NF63-SV 3P60A
Ürün Detayları
Parça Numarası:
NF63-SV 3P 60A
Marka:
mitsubishi elektrik
Ürün Tipi:
Kalıplanmış Kasa Devre Kesici
Seri:
WS-V serisi
Alt aralık:
NF-S
Direkler:
3 kutuplu
Nominal Akım:
60A
Durum:
Yeni / Kullanılmış
Garanti:
bir yıl
Vurgulamak:

Mitsubishi NF63 devre kesici

,

3 kutuplu 60A sigortasız kesici

,

orijinal Mitsubishi NF63CVF kesici

Ödeme ve Kargo Koşulları
Min sipariş miktarı
1
Fiyat
USD 30-50 / piece
Ambalaj bilgileri
orijinal ambalaj
Teslim süresi
2 gün
Ödeme koşulları
L/C,D/A,D/P,T/T,Western Union
Yetenek temini
Günde 100 adet
Ürün Açıklaması
Mitsubishi NF63-SV 3P 60A Devre Kesici
Japon Serisi Ekonomi Sınıfı MCCB

Model: NF63-CV | Yapılandırma: 3 Kutuplu, 60A, 440V, 400V'de 5kA, Sabit Termal-Manyetik Açma

Ürün Genel Bakış

Mitsubishi NF63-CV, Mitsubishi Electric'in Japon serisinden, 3 kutuplu gövdede 60A nominal akım için yapılandırılmış ekonomi sınıfı kalıplı gövde devre kesicidir.

60AF çerçeve değeri, 60AT açma ünitesi, 440V nominal yalıtım gerilimi ve 400V'de 5kA kısa devre kesme kapasitesi ile, arıza akımlarının ekonomi sınıfı kesme sınırları içinde kaldığı motor branşman devreleri, besleyici uygulamaları ve genel dağıtım sistemleri için güvenilir koruma sağlar.

"NF" (Sigortasız) gösterimi, kesicinin temel tasarım prensibini yansıtır: değiştirilebilir sigortalara ihtiyaç duymadan aşırı akım ve kısa devre koruması sağlar. Tek kullanımlık sigortaların aksine, NF63-CV açtıktan sonra mekanik olarak sıfırlanır ve bileşen değişimi olmadan devre korumasını hemen geri yükler.

Teknik Özellikler
Ürün Modeli NF63-CV
Ürün Sınıfı NF-C (Ekonomi)
Seri Japon Serisi
Kutuplar 3 Kutuplu (3P)
Nominal Akım 60 A
Açma Değeri 60 AT
Çerçeve Değeri 60 AF
Nominal Yalıtım Gerilimi (Ui) 440 VAC
Nominal Darbe Gerilimi (Uimp) 6 kV
Kesme Kapasitesi (Icu) 200/230V'de 7.5 kA
Kesme Kapasitesi (Icu) 380/400/415V'de 5 kA
Kesme Kapasitesi (Icu) 440V'de 2.5 kA
Açma Ünitesi Tipi Sabit Termal-Manyetik
Bağlantı Tipi Ön pabuçlar veya bara
Uyumluluk Standartları IEC 60947-2 / JIS C 8201
Temel Özellikler ve Faydalar
  • Sigortasız Tasarım: Açtıktan sonra mekanik sıfırlama, yedek parça ihtiyacını ortadan kaldırır
  • Sabit Termal-Manyetik Açma: Kapalı mekanizmada aşırı yük ve kısa devre korumasını birleştirir
  • Çift Uyumluluk: Hem IEC 60947-2 hem de JIS C 8201 standartlarına uygundur
  • Ekonomi Sınıfı Verimlilik: 5kA altındaki onaylanmış arıza seviyelerine sahip uygulamalar için uygun maliyetli koruma
  • Ön Bağlantı: Panel montajı için kablo pabuçları veya bara sistemleriyle uyumludur
  • Aksesuar Hazır: Yardımcı kontakları, alarm kontaklarını, harici açma bobinlerini ve düşük gerilim salıcılarını destekler
Uygulama Rehberi

440V nominal yalıtım gerilimine sahip Japon serisi NF63-CV, 200V ve 400V sınıfı elektrik sistemleri için optimize edilmiştir ve Japon endüstriyel güç dağıtımını ve uluslararası LV endüstriyel tedarikini kapsar.

400V'de 5kA'lik kesme kapasitesi, onu ikincil dağıtım panoları, uzak alt paneller ve mevcut arıza enerjisini sınırlayan kablo uzunluklarına sahip devreler için uygun hale getirir.

Önemli: Kurulum noktasındaki prospektif arıza akımının 5kA'yı aşmadığını doğrulayın. Daha yüksek arıza seviyeleri için NF63-SV (7.5kA) veya NF63-HV (10kA) modellerini düşünün.

Sıkça Sorulan Sorular
S1: Japon serisi ve WS-V serisi NF63-CV arasındaki fark nedir?
Japon serisi 440V yalıtım gerilimi değerine sahiptir ve 200V/400V sistemler için tasarlanmıştır, WS-V serisi ise daha geniş gerilim uygulamaları için 600V yalıtım gerilimine sahiptir. Aksesuarlar seriye özeldir ve değiştirilemez.
S2: 5kA kesme kapasitesi kurulumum için yeterli mi?
Bu, kurulum noktanızdaki prospektif kısa devre akımına bağlıdır. Orta kapasiteli transformatörlere sahip ana giriş panolarında, arıza seviyeleri genellikle 5kA'yı aşar.
Önemli kablo uzunluklarına sahip ikincil panolarda, 5kA altındaki seviyeler tipiktir. Onay için bir kısa devre hesaplaması gereklidir.
S3: 60AF/60AT gösterimi ne anlama geliyor?
60AF amper çerçeve değeridir (fiziksel kesici kapasitesi), 60AT ise amper açma değeridir (açma ünitesi kalibrasyonu). Eşit olduklarında, kesici tam çerçeve kapasitesinde çalışır.
S4: Açma eşiği ayarlanabilir mi?
Hayır. NF63-CV, fabrika ayarlı eşiklere sahip sabit bir termal-manyetik açma ünitesi kullanır ve sahada ayarlanamaz. Bu, genel amaçlı koruma uygulamaları için güvenilirliği sağlar.
S5: Hangi aksesuarlar uyumludur?
Japon serisine özel aksesuarlar arasında yardımcı kontaklar, alarm kontakları, harici açma bobinleri ve düşük gerilim salıcıları bulunur. Sipariş vermeden önce Japon serisi uyumluluğu için parça numaralarının belirtildiğini doğrulayın.
