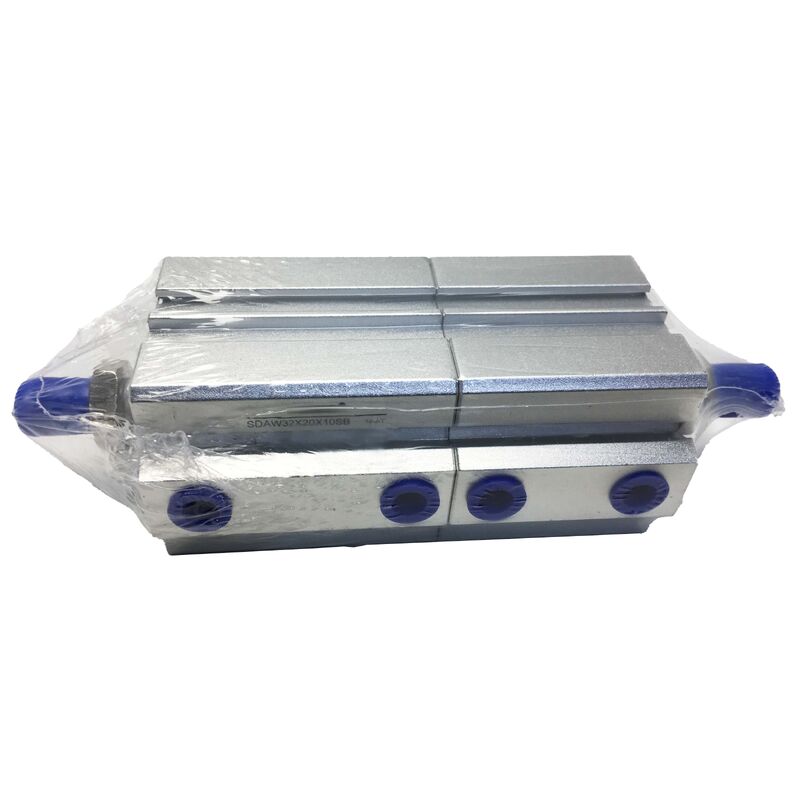

SDAW32X20X10SB Yeni Airtac Ultra İnce Hava Pnömatik Silindir
Ürün Genel Görünümü
BuAirTAC SDAW32X20X10SBBu yenilikçi tasarım, üçüncü pozisyon yeteneği ekler.Silindrin yol boyunca üç ayrı pozisyonda durmasına ve tutmasına izin verir: ilk vuruş sonu, ikinci vuruş sonu ve her iki vuruşun da iptal olduğu orta pozisyon.
Orta menzilli otomasyon görevleri için yararlı bir itiş çıkışı sağlayan 32 mm'lik bir delikle, bu konfigürasyonun birincil vuruşu 20 mm ve ikincil vuruşu 10 mm'dir.Aynı aktüatör gövdesinden hem kaba hem de ince pozisyonel hareketleri gerektiren uygulamalar için ideal hale getirirDahili mıknatıs, mekanik sınır anahtarları olmadan dış konum algılamasını sağlar.
Ana Özellikler
| Parametreler |
Değer |
| Silindir Türü |
Çifte uçlu kompakt (ultra ince, çok pozisyonlu) |
| Sıkıcı |
32 mm |
| 1 numara. |
20 mm |
| İkinci felç |
10 mm |
| Konum Sayımı |
3 (takım 1 sonu / orta / takım 2 sonu) |
| Etkinlik Türü |
Çifte rol |
| Mıknatıs |
Dahili (mıknatıslı) |
| Çubuk ipliği |
Erkek (iç diş) |
| Port dize |
PT |
| Çalışma Basıncı |
0.1 - 0.9 MPa (ikili etki) |
| Piston Hızı |
30 - 500 mm/s |
| Çalışma sıcaklığı |
-10°C - +80°C |
| Vücut malzemesi |
Alüminyum alaşımı (sert anodize edilmiş) |
İnşaat Ayrıntıları
AirTAC'in kurulmuş SDA kompakt silindir mimarisine dayanarak inşa edilen SDAW32X20X10SB özellikleri:
- Vücut ve Kapak:Alüminyum alaşımlı silindir tüpü, olağanüstü aşınma dayanıklılığı için sert anodlu delik yüzeyi ile
- Montaj:Düşük profilli tasarım için çıkıntılı vidalar olmadan rivetted yapı
- Piston mühürü:Kendi kendini yağlamak için entegre yağ deposuyla heterojen iki yönlü mühürleme yapısı
- Mıknatıs:Bağlantısız konum algılama için yerleşik piston mıknatısı
- Port İleti:Asya pazarı yapılandırması için PT (paralel konik) iplik standardı
Üç pozisyonlu operasyon
SDAW çift uçlu silindir, bağımsız basınç kontrolü yoluyla üç konuma ulaşır:
- 1. pozisyon (20 mm uzatılmış):Basınçlandırma birincil oda, egzoz ikincil
- Konum 2 (Orta):Istikrarlı ara pozisyon için aynı anda her iki odayı da basınçlandırın.
- 3. pozisyon (geri çekildi):Basınçlandırma ikincil oda, egzoz birincil
Bu kontrol şeması, orta pozisyonda tutmak için kapalı merkezi konuma sahip 5/3 yönlü bir yönlü valf gerektirir.
Sıkça Sorulan Sorular
S1: SDAW32X20X10SB, sürekli hava basıncı olmadan bile istikrarlı kalan bir orta konuma ulaşabilir mi?
Hayır, orta pozisyon, iki odada da aynı anda dengelenmiş hava basıncı ile korunur.Sürekli hava olmadan tutulmuş orta pozisyon gerektiren uygulamalar için, mekanik kilitli bir silindir veya iç frenli bir silindir gereklidir.
S2: Hangi otomatik anahtar türleri SDAW32X20X10SB'nin yerleşik mıknatısı ile uyumludur?
AirTAC'in CS1 serisi ve eşdeğer manyetik kamış anahtarları, ayrıca uyumlu destek ve algılama aralığı ile katı durum Hall etkisi anahtarları.Seçilen anahtarın çalışma aralığını onaylayın manyetik alanın kuvvetini kapsar ve 32mm delik oluk boyutlarına eşleşir.
S3: Silindir çok yavaş hareket ediyor. Besleme basıncını 0.9 MPa'dan yukarı çıkararak piston hızını artırabilir misiniz?
0,9 MPa'nın üzerinde çalışmak, mühürlenme hasarına neden olur ve tasarım sınırlarını aşar.İstenen piston hızını 30-500 mm/s çalışma aralığı içinde ayarlamak için egzoz akışını ayarlayın..
S4: Orta pozisyon tekrarlanamaz ̇ silindir her döngüde biraz farklı noktalarda durur.
Orta pozisyonun tekrarlanabilirliği, her iki odadaki dengelenmiş basınca bağlıdır.Dayanıklı basınç düzenlemesi ve zamanlama kayması olmadan eşzamanlı liman basıncı sağlamakHer odaya küçük tampon tankları eklemek basınç dalgalanmalarını hafifletebilir.
S5: SDAW32X20X10SB ne tür bir yağlama gerektirir?
Heterogen iki yönlü piston mühürü, temiz, kuru veya minimum yağlanmış basınçlı hava ile normal çalışma için kendi kendine yağlanma sağlayan entegre bir yağ deposuna sahiptir.Standart endüstriyel basınçlı hava için harici yağlama gerekmez. Bir yağlayıcı kullanıyorsanız, çok düşük konsantrasyonda hafif türbin yağı kullanın. ‡ Aşırı yağlama mühürün bozulmasını hızlandırır. Silikon bazlı yağlayıcılar kullanmayın.
