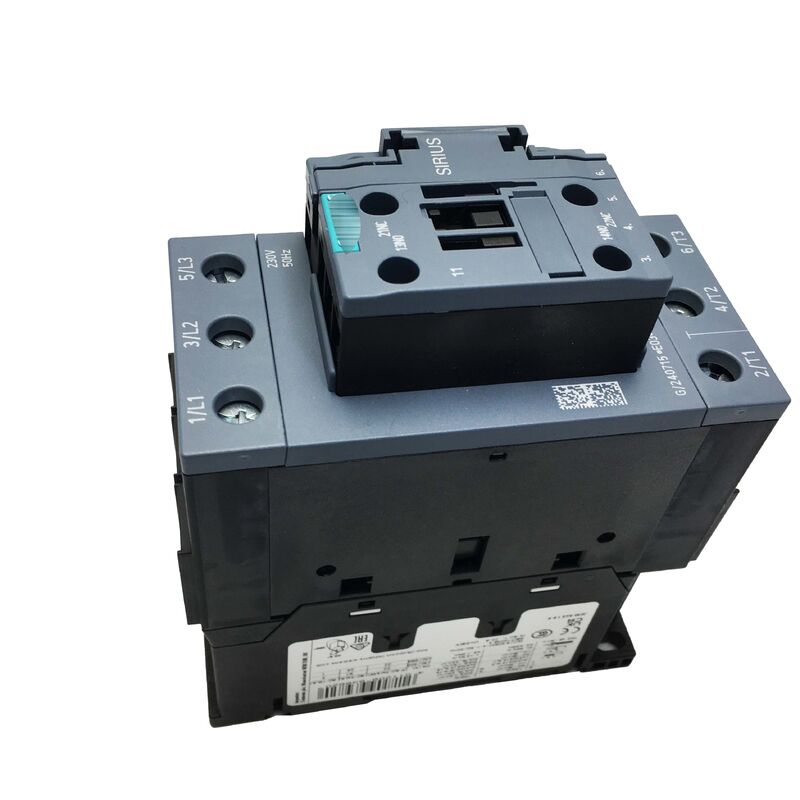

3RT2036-1AP00 Siemens Güç Kontaktoru 3RT20361AP00 Yeni Mühürlü
Siemens 3RT2036-1AP00 SIRIUS 3RT2 Güç Contactor
Parça numarası:3RT2036-1AP00
Üreticisi:Siemens AG
Ürün ailesi:SIRIUS 3RT2
Tip:3 kutuplu güç kontakörü (AC Motor Değişimi)
Genel bakış
3RT2036-1AP00, Siemens'in SIRIUS 3RT2 serisinden 3 kutuplu bir güç kontaktorudur ve 400V'de 22 kW'a kadar AC indüksiyon motorlarını değiştirmek için tasarlanmıştır.S2 çerçeve boyutu daha ağır temas yapısı ile geliştirilmiş yetenekler sağlar, daha fazla termal kütle ve 22kW sürücülerin çalıştırılması ve çalıştırılması için daha yüksek akımları ele almak için mekanik dayanıklılık.
Uygulamalar arasında büyük kompresörler, yüksek kapasiteli pompa istasyonları, ağır yük taşıyıcı sürücüler, endüstriyel fan sistemleri ve makine aracı ana tahrik motorları bulunur.Ayrıca motor değerinden daha yüksek akımlarda direnç yükleri için uygundurBu model daha önceki 3RT1036-1AP00'ün yerini alıyor ve aynı derecelendirme, terminal konfigürasyonu ve boyutlu ayak izini koruyor.
Ana Özellikler
| Parametreler |
Değer |
| Bölüm Numarası |
3RT2036-1AP00 |
| Üreticisi |
Siemens |
| Ürün Serisi |
SIRIUS 3RT2 |
| Kullanım kategorisi |
AC-3e / AC-3 |
| Ana temas yapılandırması |
3 NO (3 kutuplu) |
| İsimlendirilmiş akım (AC-3, 400V) |
50 A (51 A güncellenmiş özelliklere göre) |
| Motor derecelendirme |
22 kW @ 400V / 11 kW @ 230V |
| Bobin Voltajı |
230V AC, 50 Hz |
| Entegre Yardımcı |
1 NO + 1 NC |
| Boyut |
S2 |
| Bağlantı |
Döşeme terminalleri |
| İzolasyon Voltajı (Ui) |
690 V |
| İmpulse dayanabilir Voltaj |
6 kV |
| Koruma Derecesi |
IP20 |
| Çevre sıcaklığı |
-25°C'den +60°C'ye kadar (derating +40°C'den fazla) |
| Ağ Genişliği |
55 mm |
| Standartlar |
IEC 60947-4-1, IEC 60947-5-1, IEC 61508 |
| Sertifikalar |
IEC, UL, CSA, CE, CCC, SN 31920 |
| Ağırlık |
Yaklaşık 0.985 kg. |
S2 Çerçeve Boyutu Kapasitesi
S2 çerçeve boyutundaki kontaktör, daha küçük S0 ve S00 ünitelerine kıyasla daha ağır bir temas köprüsü, daha büyük bir temas boşluğu ve daha büyük bir yay söndürme kapasitesine sahiptir.Bu fiziksel farklılıklar, 50A motor sınıflandırmasını sağlar ve temas kapanışı sırasında 350A veya daha fazla olan kilitli rotor akımlarının işlenmesini sağlar..
Daha yüksek termal kütle, sıcaklık artışlarının performansı etkilemesinden önce, kontaktorun daha fazla anahtarlama enerjisini emerek mümkün olduğu anlamına gelir.Uygulama döngüleri boyunca önemli miktarda anahtarlama enerjisi üretildiği sık başlatılan uygulamalar için uygun hale getirilmesi.
Bütünleşik Yardımcı Bağlantılar
Her 3RT2036-1AP00'e bir entegre NO yardımcı kontak ve bir entegre NC yardımcı kontak mekanik olarak ana kontak taşıyıcıya bağlıdır.Bunlar kontrol sistemi izleme ve güvenlik işlevleri için kontaktorun gerçek durumunun gerçek zamanlı geri bildirim sağlar.
NC yardımcı, motor starterinin kendi kendini izlemesi için standart giriş olarak hizmet ederken, NO yardımcı tipik olarak manuel motor starterleri için mühürleme devrelerine bağlıdır.Bu güvenlik izleme fonksiyonu birçok makine güvenliği standartlarının gereksinimlerini karşılar.
Fonksiyonel Güvenlik Uygulamaları
3RT2036-1AP00, işlevsel güvenlik uygulamaları için IEC 61508 sertifikasına sahiptir.Bu kontaktörler, belirli SIL ve PL seviyelerine kadar sınıflandırılmış güvenlik işlevlerine katkıda bulunabilir.Özel uygulama gereksinimleri için Ürün Güvenlik Değerlendirme Aracı ve geçerli makine güvenliği standartlarına bakın.
Sıkça Sorulan Sorular
S1: 3RT2036-1AP00, 230V bobin gereksinimleri olan yıldız delta başlangıçlarında kullanılabilir mi?
Evet, 3RT2036-1AP00 yıldız-delta başlangıçlarında ana ve delta kontaktor olarak hizmet edebilir.Yıldız contator derecelendirmesi düşük akımlı yıldız durumuna eşleştiğini kontrol edin.
S2: Değiştirildikten sonra belirgin bir zümrüm normal mi?
Değişen manyetik alan nedeniyle bazı AC bobin gürültüsü normaldir. Eğer belirgin bir şekilde daha yüksekse, düzgün armatür oturmalarını engelleyebilecek mıknatıs koltuk yüzeylerinde kir veya korozyon kontrol edin.Aralık ve gürültü seviyesini arttırmak.
S3: Kontakter kenara monte edilebilir mi (90° döndürülebilir)?
Standart montaj diktir. Yatay veya ters pozisyonlara dönmek mümkün olsa da, değişen konveksiyon soğutması nedeniyle nominal akım azalması gerekebilir.Standart olmayan montaj pozisyonlarında izin verilen derecelendirme için ürün veri sayfasına bakın..
S4: Ana bağlantı terminalleri için telin maksimum kesimi nedir?
S2 vida terminalleri, terminal türüne bağlı olarak yaklaşık 2,5 mm2 ile 35 mm2 arasında tel kesimlerine sahip.Panel kablolama için uygun kablo uç ferrules ile esnek kanatlı iletkenler önerilirKontrol terminalleri tipik olarak 0.5mm2 ila 4mm2 daha küçük kesimleri kabul eder.
S5: Kontaktör, saatte 15-20 kez çalışan 22kW pompa motorları için uygun mu?
Yüksek frekanslı AC-3'ün saatte 15-20 başlangıçta değiştirilmesi zorlayıcıdır. Gerekli servis aralığında toplam başlangıçları hesaplayın ve yayınlanan elektrik ömrü eğrisiyle karşılaştırın.Gerekirse, ömrü nominalden fazla, daha sık temas değiştirmeyi, başlangıç akımı sınırlamak için yumuşak başlangıçları veya başlangıç akımı azaltmak için wye-delta başlangıçları düşünün.
