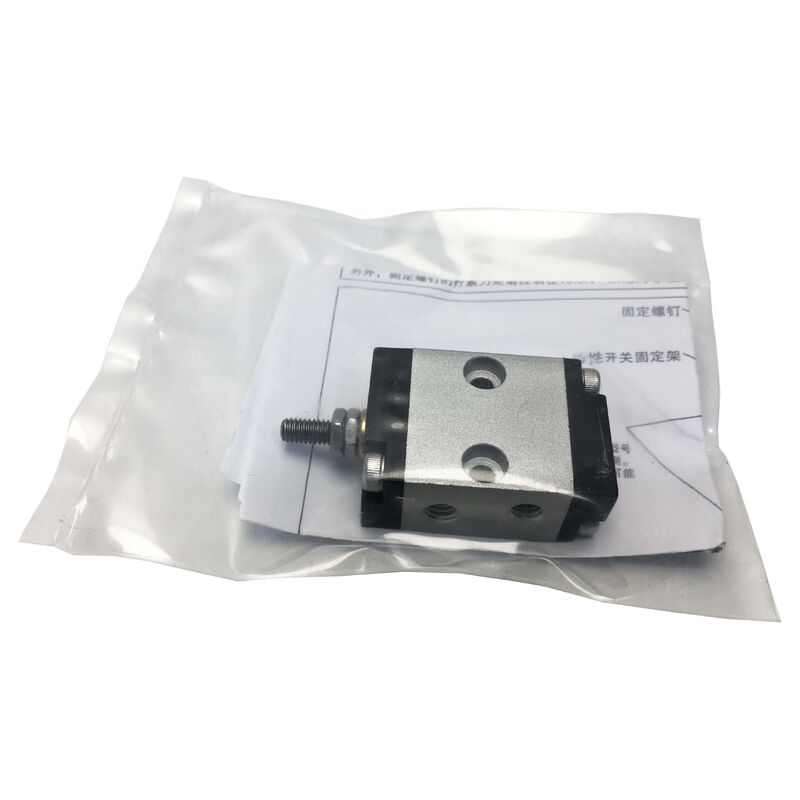

BDA10X5 Yeni Fabrika Kapalı Koganei BDA10X5 Silindir BDA10-5

Parça Numarası: BDA10X5

Üretici: KOGANEI Corporation (Japonya)

Ürün Tipi: Kompakt Çoklu Montaj Pnömatik Silindir

Seri: BDA

Çap: 10mm

Strok: 5mm

BDA10X5, 10mm çapa ve 5mm stroka sahip bir KOGANEI BDA serisi kompakt çoklu montaj pnömatik silindirdir. Bu çift etkili hava silindiri, endüstriyel otomasyon uygulamalarında küçük hareketli çalıştırma için tasarlanmıştır.

Yer kısıtlı ortamlarda tekrarlanabilir hassasiyetin önemli olduğu toplama-yerleştirme işlemleri, mikro-kenetleme, parça çıkarma, indeksleme ve kısa mesafeli doğrusal hareket için idealdir. Hassas pnömatik alanında geniş deneyime sahip Japon üretici KOGANEI, BDA serisini, her montaj yönü için farklı silindir gövdesi tiplerine ihtiyaç duymadan çok yönlü kurulum esnekliği sağlamak üzere tasarlamıştır.

5mm stroklu 10mm çap konfigürasyonu, hassas montaj ekipmanlarında, yarı iletken taşıma sistemlerinde, tıbbi cihaz üretiminde, elektronik montaj hatlarında ve gıda işleme makinelerinde hafif hizmet, kısa mesafeli uygulamalar için uygundur.

BDA silindirinin öne çıkan özelliği kurulum esnekliğidir. Standart gövde doğrudan yan montajı desteklerken, üç ek braket tipi şunları sağlar:

• Yüz yüze kurulum için ön flanş montajı
• Silindirin arkasından montaj için arka flanş montajı
• Dönme hareketi gerektiren uygulamalar için kilit/pivot montajı

Bu tasarım, makine üreticilerinin birden fazla pozisyonda aynı silindir gövdesini kullanmalarına olanak tanır, yedek parça envanterini basitleştirir ve tedarik karmaşıklığını azaltır.

• Hassas pres derinlik kontrolü ile etiket uygulaması
• Fikstürlerden veya yuvalardan parça çıkarma
• Hassas iş parçalarının yumuşak kenetlenmesi
• Hafif yönlendirici kapaklar için valf çalıştırma
• İndeksleme sistemlerinde mikro besleme

BDA10X5, strokun sonunda piston konumunu algılayan KOGANEI'nin sensör anahtarlarıyla uyumludur. Sensör sinyalleri doğrudan PLC dijital giriş modüllerine beslenerek makine kontrolörlerine ileri veya geri strokların tamamlandığına dair onay sağlar.

Hem katı hal (3 telli) hem de reed anahtar (2 telli) sensör tipleri mevcuttur ve ince ayar için ayarlanabilir montaj konumlarına sahiptir.

En iyi performans için, istenen çalışma basıncına (0.05 ila 0.7 MPa) ayarlanmış bir filtre-regülatör seti ile temiz, kuru basınçlı hava kullanın. Standart silindir contaları, temiz veya gıda ile temas eden uygulamalarda tercih edilen yağsız hava için tasarlanmıştır.

Yağlı hava kullanılıyorsa, conta bozulmasını önlemek için sürekli yağlamayı sürdürün.

Takılıysa akış kontrol vanalarını kontrol edin, çünkü neredeyse kapalı bir iğne vana bu belirtiye neden olabilir. Basınç düşüşü sorunları için tüp çapını ve uzunluğunu doğrulayın. Hava kaçışına izin veren mekanik parazit veya dahili conta aşınması olup olmadığını kontrol edin.

Standart BDA10X5, temiz oda kullanımı için özel olarak derecelendirilmemiştir. Temiz oda uygulamaları için, partikül üretimini en aza indirmek üzere özel contalar ve inşaat yöntemleri kullanan CS-BDA (temiz sistem) varyantını belirtin.

Montaj vidaları için silindir gövdesindeki delikleri kullanın. Gövde deformasyonunu önlemek için aşırı sıkmaktan kaçının. Diş kilitleme bileşiği uygulayın ve çalışma sırasında sapmayı önlemek için montaj yüzeyinin düz ve sağlam olduğundan emin olun.

Gösterge ışığı strokun sonunda en güçlü ve en tutarlı sinyali gösterene kadar sensörü montaj rayı boyunca kaydırın. KOGANEI'nin iki renkli göstergeli sensörleri bu ayar sürecini kolaylaştırır.

Temiz, uygun şekilde filtrelenmiş havada 10 milyondan fazla döngü hizmet ömrü aşacak şekilde tasarlanmıştır. Contaları programa göre değil, duruma göre değiştirin. Göstergeler arasında görünür hava kaçağı, azalmış strok hızı veya strokun sonunda yumuşak sönümleme bulunur.
