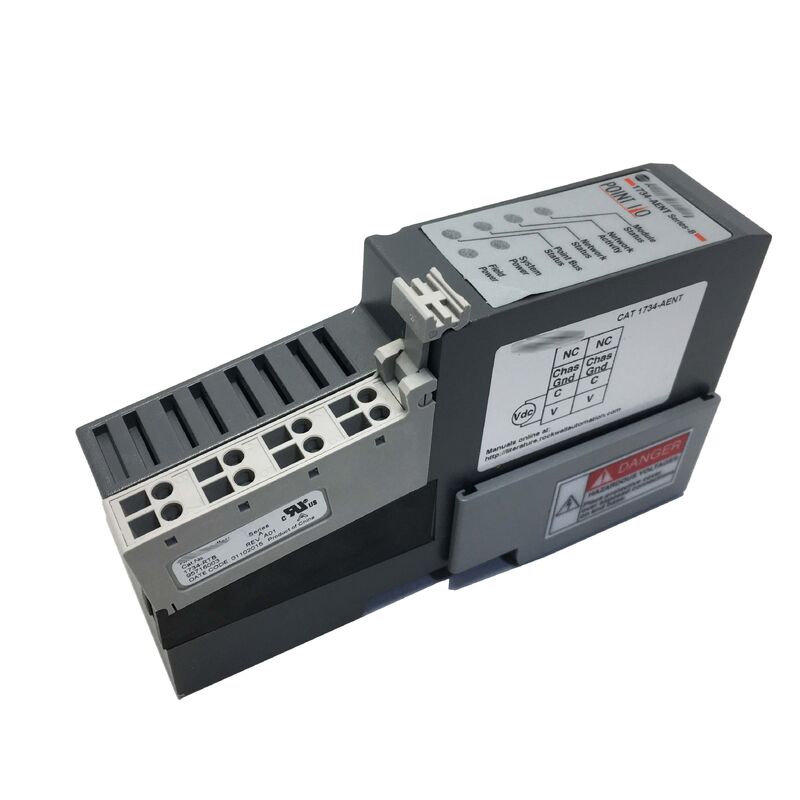

1734-AENT Yeni Orijinal AB 1734AENT Ethernet Adaptörü Modülü
Allen-Bradley 1734-AENT.
Parça numarası:1734-AENT
Üreticisi:Allen-Bradley / Rockwell Otomasyon (ABD)
Ürün Türü:EtherNet/IP İletişim Adaptörü
Ürün ailesi:1734 POINT I/O
Giriş Voltajı:24V DC nominal (10-28.8V DC aralığı)
Genel bakış
1734-AENT, Allen-Bradley'in 1734 POINT I/O sistemi için EtherNet/IP adaptörüdür.veya herhangi bir diğer EtherNet/IP yetenekli denetleyici.
Bir POINT I/O rayının en sol pozisyonuna yerleştirin, RJ45 Ethernet kablosunu bağlayın ve tüm I/O rafı, kontrolörün adresleyebileceği, okuyabileceği,ve gerçek zamanlı olarak yaz.
POINT I/O sistemi, yoğun, modüler bir I/O platformudur. Bireysel I/O modülleri sadece 12 mm genişliğindedir ve kompakt panel alanında yüksek yoğunluklu I/O'ya izin verir.
Her bir modül DIN rayına kayar ve montajın arkasındaki POINTBus arka planı aracılığıyla bir sonraki modüle bağlanır.başındaki 1734-AENT ile POINTBus ve Ethernet ağı arasında çeviri.
The adapter can support up to 63 POINT I/O modules in a single node — up to 504 combined I/O points — making a single 1734-AENT capable of managing a substantial portion of a machine's I/O with just one network address.
1734-AENT'i çok yönlü bir saha cihazı yapan şey, CIP (Common Industrial Protocol) uygulama katmanının standart EtherNet / IP fiziksel taşıma ile birleştirilmesidir.
CIP, ControlNet ve DeviceNet'te kullanılan aynı protokol katmanıdır.Bu nedenle Logix denetleyicileri, diğer CIP cihazları ile aynı programlama paradigmasını kullanarak 1734-AENT aracılığıyla POINT I/O modülleri ile iletişim kurarlar.Protokol dönüştürücüye gerek yok.
Ana Özellikler
| Parametreler |
Değer |
| Bölüm Numarası |
1734-AENT |
| Üreticisi |
Allen-Bradley / Rockwell Otomasyon |
| Ürün Türü |
EtherNet/IP POINT I/O Adaptörü |
| Giriş Voltajı |
24V DC nominal (10-28.8V DC) |
| Güç tüketimi |
4.5W maksimum 28.8V DC |
| Girme akımı |
6A maksimum güçlendirme |
| POINTBus Çıktısı |
1000 mA (bağlanmış I/O modülleri için) |
| Ağ Hızı |
10/100 Mbps, yarı veya tam dupleks |
| Otomatik müzakere |
- Evet. |
| Maks Modüller |
63 POINT I/O modülleri |
| Maksimum I/O Noktası |
504 |
| Topolojiler |
Yıldız, Ağaç, Doğrusal |
| Bağlantı |
RJ45 (Kategori 5 kablosu) |
| Montaj |
DIN ray, dikey |
| Protokol |
CIP / EtherNet/IP |
| Kutupluk Koruması |
- Evet. |
EtherNet/IP neden dağıtılmış I/O için önemlidir
EtherNet/IP, standart IEEE 802.3 Ethernet donanımını ve TCP/IP ağlarını kullanır, ancak CIP uygulama katmanını ekler.
The key capability for distributed I/O is implicit messaging — the 1734-AENT and its connected controller establish a cyclic I/O connection that automatically exchanges I/O data at a defined rate without any application programming on the controller side beyond the initial configuration.
Pratikte bu, bir CompactLogix veya ControlLogix denetleyicisinin, 1734-AENT'e bağlı POINT I/O modüllerini yerel I/O gibi gördüğü anlamına gelir.Giriş verileri otomatik olarak yapılandırılmış RPI'de güncellenir (Tavsiye edilen Paket Arası), ve çıkış verileri otomatik olarak yazılır.
Denetleyici programcısı Ethernet iletişimini yönetmez; Logix platformu bunu şeffaf bir şekilde işliyor.
1734-AENT, konfigürasyon değişiklikleri, parametreler okumaları veya teşhisler için açık mesajlama non-cyclic mesajları da destekler.
Bu, görevlendirme, sorun giderme veya denetleyicinin modül durumunu normal I / O güncelleme döngüsünün dışında sorgulaması gerektiğinde kullanılır.
IP Adresi Atasımı ve Ağı Gönderme
1734-AENT, yeni bağlı bir cihaza otomatik olarak bir IP adresi atayan BOOTP veya DHCP ¢ standart ağ araçları aracılığıyla IP adresi atamalarını destekler.Rockwell Automation, RSLinx ve Studio 5000 araç kümelerinin bir parçası olarak bir BOOTP / DHCP programı sağlar.
Adaptör ilk açıldığında, bir BOOTP isteği yayınlar. BOOTP sunucusu atanmış IP adresi ile yanıt verir.
Bir statik IP adresi atanıp onaylandığında,DHCP sunucusunun yeniden başlatılmasında geçici olarak kullanılamaması durumunda IP adres değişikliğini önlemek için dinamik BOOTP/DHCP yerine sabit depolanan adresi kullanmak için adaptörü yapılandırmak önerilir.
Çoğu üretim kontrol uygulamasında, I / O adaptör adresleri, bir DHCP kira sözleşmesinin sona ermesi veya bir DHCP sunucusuna ulaşılamaması nedeniyle denetleyicinin I / O bağlantısını kaybetmesini önlemek için sabitlenir.
Genişleme Güç kaynağı
1734-AENT, güç bağlantılı I/O modüllerine 1000mA POINTBus akımı sağlar. For configurations that exceed this budget — which happens when many analog or specialty I/O modules are used — expansion power supplies (1734-EP24DC or equivalent) must be inserted in the rail at appropriate positions.
Bir genişleme güç kaynağı 17 ek modülü güçlendirebilir.
Genişleme güç kaynağı yerleştirmesini planlamak, daha büyük POINT I/O düğümlerinin tasarlanmasında önemli bir adımdır.
Sıkça Sorulan Sorular
S1: 1734-AENT bağlantılı ve güçlendirilmiş, ancak EtherNet/IP ağında görünmüyor. Ağ bağlantısı LED kapalı. İlk önce ne kontrol edilmelidir?
Karanlık bağlantı LED'si Ethernet fiziksel bağlantısının kurulmadığını gösterir. Cat 5 kablosunu kontrol edin. Adaptörün RJ45 bağlantı noktasına sıkıca takıldığını ve hasar görmediğini kontrol edin.ve aktif bir düğme bağlantısı bağlantısı.
Kablo ve anahtar bağlantısı iyi olduğu doğrulanırsa, adaptörün güç terminallerinde 24V DC güç kaynağı voltajının 10-28.8V aralığında olduğunu kontrol edin.
Adaptör ağ iletişimini denemeden önce güçlenmelidir.
Bağlantı LED'i açılırsa, ancak adaptör hala ağda görünmüyorsa, BOOTP yardımcısını kullanarak IP adresi devreye girmeye devam edin.
S2: 1734-AENT kaç eşzamanlı denetleyici bağlantısını destekleyebilir?
1734-AENT, birden fazla denetleyici ile aynı anda bağlantı kurmayı destekler.Ek denetleyiciler giriş verilerini okumak için sadece dinleme bağlantıları kurabilirken.
Bu, denetim veya izleme sistemlerinin birincil denetleyicinin I/O mülkiyetine müdahale etmeden POINT I/O verilerini gözlemlemesine olanak tanır.
Eşzamanlı bağlantıların toplam sayısı adaptörün bağlantı masası kapasitesine göre sınırlıdır.
S3: 32 pozisyonundaki bir POINT I/O modülü iletişim hataları gösteriyor, ancak diğer tüm modüller çalışıyor. 1734-AENT normal durum gösteriyor. En muhtemel neden nedir?
Sağlam bir adaptörle izole modül iletişim hataları tipik olarak yerel bir POINTBus sorunu gösterir.POINTBus bağlantıları bitişik modüllere tam olarak yerleştirilmemiştir, veya modül çok fazla POINTBus akımı çekmiş ve bir güç sınır koşulunu tetiklemiştir.
Eğer rayda ~17'den fazla modül varsa, genişleme güç kaynağının yüklü olup olmadığını kontrol edin.
Eğer sorun modülü farklı bir konuma götürürse, modül arızalıdır ve değiştirilmelidir.
S4: 1734-AENT, çalışan bir sistemde değiştirilmektedir. IP adresini ve yapılandırmasını yeniden girmek gerekiyor mu?
IP adresi ve tüm yapılandırma verileri modülün kendisinde depolanıyor, I/O rak donanımında değil.
Yeni bir 1734-AENT kurulduğunda,Orijinal ünite ile aynı IP adresine atanan BOOTP programı veya Studio 5000 kullanılarak ve I/O şasi boyutu konfigürasyonu bağlı modül sayısına uymalıdır..
IP adresi ayarlandıktan ve denetleyici I/O bağlantısını yeniden kurduktan sonra, sistem denetleyici programında değişiklik yapmadan normal çalışmaya dönmelidir.
S5: 1734-AENT ile 1734-AENTR arasındaki fark nedir?
1734-AENTR, gömülü bir anahtarla iki Ethernet bağlantı noktasına sahiptir.Yıldız ve doğrusal/deniz zinciri topolojilerine ek olarak Cihaz Seviye Halkası (DLR) topolojisini destekleyen.
DLR, ağ düzeyinde hata toleransını sağlar. Ring'in herhangi bir yerinde tek bir kablo kesilmesi I / O iletişimini bozmaz, çünkü halka kesimin etrafında yeniden yapılandırılır.
Kablo arızalarına rağmen sürekli I / O kullanılabilirliği gerektiren uygulamalar için, 1734-AENTR uygun bir seçimdir.
