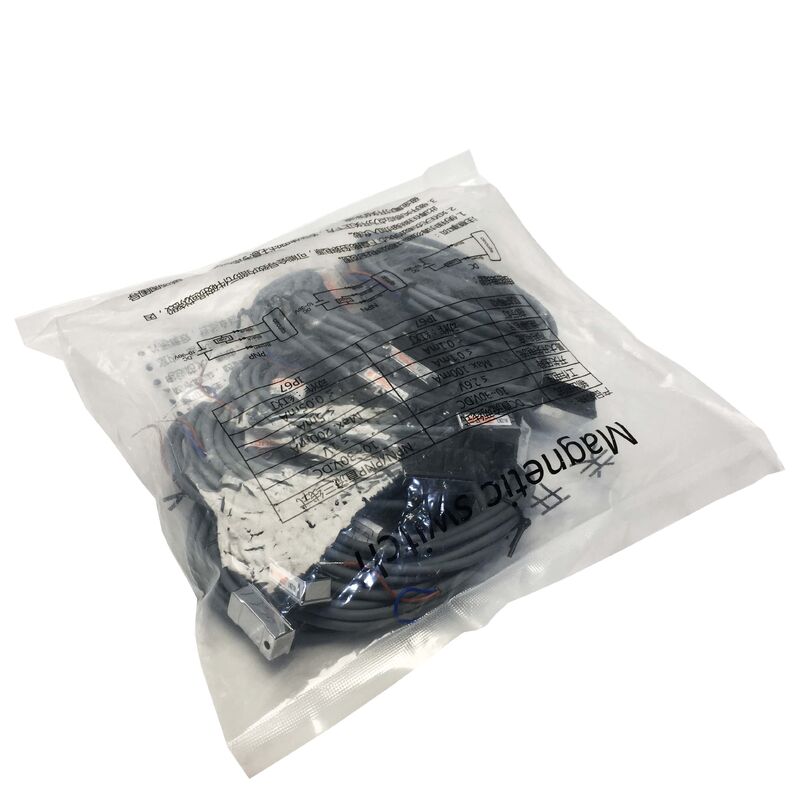

LN-21R-02 manyetik anahtar LN21R02 yepyeni mühürlü
UNIQUC LN-21R-02 Cylinder Magnetic Reed Switch Sensor
2 tel / 5-240V AC/DC / IP67
Silindir gövdesi üzerindeki konum algılama
LN-21R-02, pistonun içine yerleştirilmiş kalıcı mıknatıs algılayarak pnevmatik silindir pistonunun konumunu tespit etmek için tasarlanmış manyetik kamış anahtarı sensörüdür.Piston silindir gövdesi boyunca yerleştirilmiş sensör pozisyonuna ulaştığında, mıknatıs alanı kamış düğmesi temasını kapatır ve sensörün LED'i, pistonun bu konumda olduğunu göstermek için aydınlatır.
Kamış anahtarı, iki ferromanyetik temas içeren mühürlü bir cam zarf prensibi üzerine çalışır.Piston manyetik alanı piston menzil içinde olduğunda temas çekmek ve kapatmak neden olurPiston uzaklaştığında, alan zayıflar ve bağlantılar tekrar açılır.Bu mekanizma algılama elemanı için hiçbir dış güç kaynağı gerektirmez.2 tel kablo seri olarak yük devresine bağlanır ve montajı kolaylaştırır.
5-240V AC/DC çalışma aralığı, kamış anahtarının transistör çıkışlı (NPN/PNP) varyantlara göre ana pratik avantajıdır. Tek bir LN-21R-02 doğrudan 24V DC PLC giriş devrelerinde çalışır,eski 110V AC kontrol devreleriBu yelpazede, endüstriyel makine nesillerinin geniş bir karışımında bulunan kontrol voltaj standartları kapsamaktadır.
LN-21 Serisi ️ Tip Çeşitleri
LN-21 sensör ailesi içinde, tip önekleri algılama teknolojisini ve çıkış türünü tanımlar:
| Model |
Sensör tipi |
Kablolama |
| LN-21R |
Çubuk anahtarı |
2 tel |
| LN-21N |
NPN transistörü |
3 tel |
| LN-21P |
PNP transistörü |
3 tel |
Reed anahtarı R tipi, tam AC / DC voltaj aralığında çalışır. NPN ve PNP transistör türleri 5-30V DC ile sınırlıdır, ancak daha yüksek anahtarlama frekansı ve temas aşınması sunmaz.Çoğu tek döngülü vuruş sonu konum algılama uygulaması içinYüksek döngü uygulamaları için veya anahtarlama frekansının 200 Hz'yi aştığı durumlarda, NPN veya PNP transistör çeşitleri tercih edilir.
Ana Özellikler
| Parametreler |
Değer |
| Bölüm Numarası |
LN-21R-02 |
| Sensör tipi |
Çubuk anahtarı (2 tel) |
| Çalışma Voltajı |
5-240V AC/DC |
| Maks. Akış Akımı |
100 mA |
| Voltaj düşüşü |
3.5V maksimum |
| Gösterge |
LED (kırmızı) |
| Maks. Sıklık |
200 Hz |
| Koruma |
IP67 |
| Sıcaklık |
-10°C - +70°C |
| Kablo |
Ø4.0mm, 2 çekirdekli PVC |
Sık Sorulan Sorular
S1: PLC girişi, silindir tam olarak geri çekildiğinde bile silindir sensörünü her zaman açık gösterir.
Sensörün silindir gövdesi boyunca doğru konuma yerleştirildiğini doğrulayın.Piston mıknatısı, tam geri çekilme durumunda sensörün algılama aralığında olabilir.Ayrıca, bitişik kablo veya ekipmanlardan güçlü bir dış manyetik alanın kamış bağlantılarını kapalı tutmadığını kontrol edin.kamış temas kaynaklı kapandı ve sensör değiştirilmelidir.
S2: 2 tel LN-21R-02 3.5V gerilim düşüşü gösteriyor. Bu PLC giriş okumasını etkiler mi?
3.5V maksimum düşüş, kamış bağlantısı kapandığında ve akım sensörden geçerken geçer.Çıkış terminali aktif olduğunda yaklaşık 20-21V sağlar ̇ herhangi bir standart endüstriyel PLC giriş kartı için minimum Açık durum voltajının çok üstündeVoltaj düşüşü, yalnızca güç kaynağı voltajı çalışma aralığının alt ucunda (5V DC) olduğunda önemlidir; 24V DC'de pratik bir etkisi yoktur.
S3: LN-21R-02 hem hidrolik silindirlerde hem de pnevmatik silindirlerde kullanılabilir mi?
LN-21R-02, piston manyetik alanını, sıvı ortamından bağımsız olarak algılar.Manyetik sensör kullanımı için tasarlanmış hidrolik silindirler, piston içine yerleştirilmiş halka mıknatısları taşırSilindir belgelerinin manyetik sensör uyumluluğunu doğruladığını kontrol edin.
S4: LN-21R-02'nin en yüksek anahtarlama frekansı nedir ve ne zaman bir sınırlama haline gelir?
LN-21R-02 kamış anahtar tipi en fazla 200 Hz'lik bir anahtarlama frekansına sahiptir.her algılama olayı 5 milisaniyeyi kaplar. Bu, döngü sürelerinin 0 aralığında olduğu pnömatik silindir pozisyonunun büyük çoğunluğu için yeterlidir.Saniye başına 200'den fazla döngü yapan çok hızlı silindirler için, 1000 Hz maksimum frekanslı NPN veya PNP transistör çıkışı LN-21N veya LN-21P çeşitleri uygundur.
S5: Sensörün LED'i aydınlatılır, ancak bağlı PLC girişine yanıt verilmez.
LED, sensörün iç akımından ̇ göstergesi kamış temas durumunu yansıtır.devre kablo polaritesini kontrol edin ve minimum yük akım gereksiniminin karşılandığını doğrulayın. 2 tel konfigürasyonundaki kanat düğme sensörleri, düzgün çalışmak için yük (PLC giriş) üzerinden minimum akım akışı gerektirir.Eğer PLC girişinin impedansı çok yüksekse (katılım akımı sensörün minimum anahtar akımı altında)PLC girişinde kaydetmek için yeterli akım olmadan kamış bağlantısı kapanabilir.
