ATP-216HAVD | T Rotorlu Yağ Pompası - Çift Yağ Keçesi / Yüksek Sıcaklık 180°C / FKM Keçe Malzemesi / Dahili Tahliye Valfi

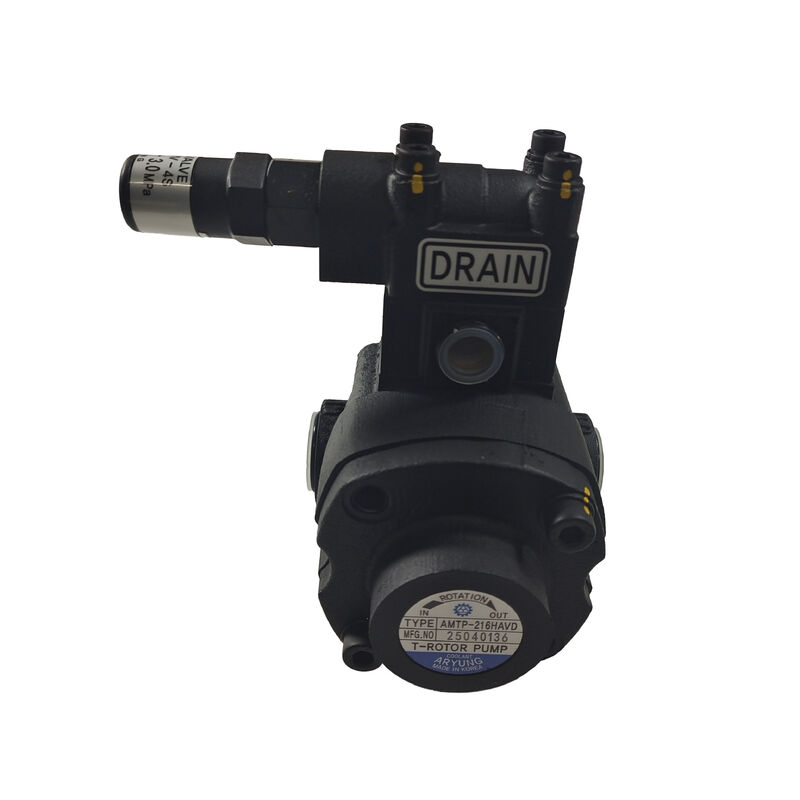

ATP-216HAVD — Yüksek Sıcaklıklara Dayanıklılık için Tasarlanmış T-Rotorlu Pompa

ATP-216HAVD, ATP-HA T-Rotor serisindeki yalnızca pompalı bir ünitedir — CNC takım tezgahlarında ve endüstriyel akışkan sistemlerinde yüksek sıcaklıktaki akışkan taşıma uygulamalarında sürekli çalışmak üzere tasarlanmıştır: soğutma sıvısı sirkülasyonu, yağ aktarımı, yakıt aktarımı, makine yağlama devreleri ve sürekli sıvı sıcaklıklarının standart pompa conta malzemelerinin sınırlarına yaklaştığı veya bu limitleri aştığı hidrolik güç sistemleri. HA serisinin tanımlayıcı özelliği, standart nitril veya diğer genel amaçlı elastomer contaların kapasitesinin çok üzerinde, 180°C'nin altındaki sürekli çalışma sıcaklıklarına dayanacak şekilde derecelendirilmiş, FKM (floroelastomer) malzemesini kullanan çift yağ keçesi konfigürasyonudur.

"216" boyut kodu, bu modelin daha geniş ATP-HA aralığındaki (204'ten 220'ye kadar boyut kodlarını kapsayan) spesifik yer değiştirme ve montaj boyutlarını tanımlar - ve "VD" son eki, aynı boyut kodunda sunulan diğer benzer "VB" son ek varyantından farklı olarak, bu özel valf ve conta konfigürasyonuna sahip tahliye valfi donanımlı varyantı tanımlar.

T-Rotorlu pompalar trokoid dişli prensibini kullanır; iç rotorun dış rotordan bir eksik dişe sahip olduğu bir iç/dış dişli çifti, rotorlar eksantrik olarak döndükçe genişleyen ve daralan sıvı odaları oluşturur. Bu tasarım, geleneksel harici dişli pompalara kıyasla daha az dişli dişi aşınmasıyla düzgün, düşük titreşimli boşaltma sağlar çünkü trokoid diş profili, dişli yüzeyleri arasında kayma yerine yuvarlanma temasını korur.

Önemli Ürün Bilgileri

Çift Yağ Keçesi — Yüksek Sıcaklık Mühendisliği Çözümü

Yüksek sıcaklıklı bir pompa uygulamasında tek bir yağ keçesi zor bir ödünleşimle karşı karşıyadır: daha ince keçe bölümleri termal döngüye daha hızlı tepki verir ancak daha az sızdırmazlık fazlalığı sağlar; daha kalın bölümler daha güvenilir bir şekilde sızdırmazlık sağlar ancak daha fazla iç sürtünme ısısı üretir. ATP-216HAVD bu sorunu çift conta düzenlemesiyle çözer:

Birincil conta işlevi:İlk conta, pompalanan sıvı basıncına ve dönen mil yüzeyine karşı sürekli olarak çalışarak, pompa mili boyunca sıvı sızıntısına karşı ana bariyer sağlar.

İkincil mühür yedekliliği:İkinci conta bir yedek bariyer sağlar; birincil conta sürekli yüksek sıcaklıkta çalışma nedeniyle hızlı bir aşınma yaşarsa, ikincil conta muhafazayı korur ve tam bir conta arızası sıvı sızıntısına izin vermeden önce etkili servis aralığını uzatır.

FKM malzeme seçimi:FKM (floroelastomer bileşikler arasında yaygın olarak Viton ticari adıyla bilinir), özellikle yüksek sıcaklıktaki kimyasal ve termal stabilitesi nedeniyle seçilir - FKM bileşikleri, standart NBR (nitril) contaların sertleşmesine, çatlamasına ve bozulmasına neden olacak sürekli sıcaklıklarda elastomerik sızdırmazlık özelliklerini korur.

Uygulamalar

Yağ ve yakıt transferi:Endüstriyel yağ transfer sistemleri, takım tezgahı ve motor uygulamalarında yakıt kullanımı ve yüksek kaynak akışkan sıcaklığının yüksek sıcaklıkta sızdırmazlık özelliği gerektirdiği toplu akışkan transferi.

Makine ve takım yağlaması:Makine aletlerinde, CNC ekipmanında ve üretim makinelerinde, yağlama yağının makinenin ısı üreten bileşenlerinin yakınında yüksek çalışma sıcaklıklarında dolaştığı merkezi yağlama sistemleri.

Hidrolik güç sistemleri:Sürekli görev döngüsü, yüksek ortam sıcaklığına sahip kurulum ortamları veya ısı üreten ekipmanlara yakınlık nedeniyle çalışma akışkanının sürekli yüksek sıcaklıkta çalıştığı hidrolik güç üniteleri.

Yüksek sıcaklıkta proses sıvısı kullanımı:Standart pompa conta malzemelerinin zamanından önce bozulabileceği, ısıtılmış yağların veya termal transfer sıvılarının sirküle edildiği endüstriyel prosesler.

SSS

S1: ATP-216HAVD serisi için hangi sıcaklık sınırı geçerlidir ve neden FKM malzemesinin mutlak maksimum değerinden daha düşüktür?

180°C derecesi, pompa üreticisinin ATP-216HAVD için belirlediği sürekli çalışma sınırıdır; sürekli çalışma koşulları altında conta malzemesi, yatak yağlaması ve pompanın mekanik toleransları üzerindeki birleşik termal gerilimi hesaba katan bir değerdir. FKM elastomer bileşikleri izolasyon halinde daha yüksek anlık sıcaklıkları tolere edebilirken, pompa grubunun tamamının nominal limiti, yalnızca conta malzemesini değil, tüm bileşenlerdeki entegre sistem performansını yansıtır.

S2: Çift yağ keçesi, tek salmastralı pompaya kıyasla servis ömrünü nasıl uzatır?

Çift conta düzenlemesi, birincil contanın sürekli yüksek sıcaklığa maruz kalması nedeniyle bozulması durumunda yedek bir sızdırmazlık bariyeri sağlar; birincil conta aşındığında ani sızıntı yerine, ikincil conta muhafazayı korur ve tam conta değişimi gerekmeden önce yararlı aralığı uzatır. Bu, conta aşınmasının ortam sıcaklığındaki servise göre daha hızlı ilerlediği, sürekli çalışan yüksek sıcaklık uygulamalarında özellikle değerlidir.

S3: ATP-216HAVD üzerindeki tahliye vanası pompa gövdesine entegre mi yoksa harici tesisat gerektiriyor mu?

VD konfigürasyonundaki tahliye vanası doğrudan pompa gövdesi dökümüne entegre edilmiştir; ayrı bir harici vana tertibatı olmadan bypass işlevi sağlar. Valf, HAVD tanımının standart bir parçası olduğundan (aynı 216 boyut kodundaki valfsiz sade HA modelinden farklı olarak), ayrı bir siparişe veya harici valf kurulumuna gerek yoktur.

S4: ATP-216HAVD T-Rotorlu pompalar için hangi dönüş hızı aralığı uygundur?

Bu tasarım ailesindeki T-Rotorlu pompalar, spesifik modele ve gerekli akış hızına bağlı olarak, genellikle alt uçta 300 rpm'den üst uçta 3000 rpm'ye kadar geniş bir hız aralığında çalışır. Daha düşük hızlar, sürekli çalışma uygulamalarında aşınmayı ve gürültüyü azaltır; daha yüksek hızlar, belirli bir pompa deplasmanından akış hızını artırır. ATP-216HAVD için nominal hız aralığını özellikle pompanın teknik veri sayfasından doğrulayın; çünkü deplasman ve nominal hız, bu serideki 204–220 boyut aralığında değişiklik gösterir.
