PHCS3-2013 WEIYA Elektronik El Tekerleği PHCS32013 Weyerhaeuser Standart Serisi için Yeni
  • PHCS3-2013 WEIYA Elektronik El Tekerleği PHCS32013 Weyerhaeuser Standart Serisi için Yeni
  • PHCS3-2013 WEIYA Elektronik El Tekerleği PHCS32013 Weyerhaeuser Standart Serisi için Yeni
  • PHCS3-2013 WEIYA Elektronik El Tekerleği PHCS32013 Weyerhaeuser Standart Serisi için Yeni
  • PHCS3-2013 WEIYA Elektronik El Tekerleği PHCS32013 Weyerhaeuser Standart Serisi için Yeni
  • PHCS3-2013 WEIYA Elektronik El Tekerleği PHCS32013 Weyerhaeuser Standart Serisi için Yeni

PHCS3-2013 WEIYA Elektronik El Tekerleği PHCS32013 Weyerhaeuser Standart Serisi için Yeni

Menşe yeri Çin
Marka adı WEIYA
Sertifika CE RoHS
Model numarası PHCS3-2013
Ürün Detayları
Model numarası:
PHCS3-2013
Marka:
WEIYA
Ürün türü:
CNC Manuel Darbe Jeneratörü
Seri:
PHCS3
Ortak Açıklama:
Standart Seriler için El Çarkı
Kontrol Kullanımı:
X / Y / Z ekseni manuel hareket kontrolü
Kurulum Türü:
Taşınabilir el tipi
Durum:
Yeni / Kullanılmış
Garanti:
Bir yıl
Ödeme ve Kargo Koşulları
Min sipariş miktarı
1
Fiyat
USD 300-500 / piece
Ambalaj bilgileri
orijinal ambalaj
Teslim süresi
2 gün
Ödeme koşulları
L/C,D/A,D/P,T/T,Western Union
Yetenek temini
Günde 100 adet
Ürün Açıklaması

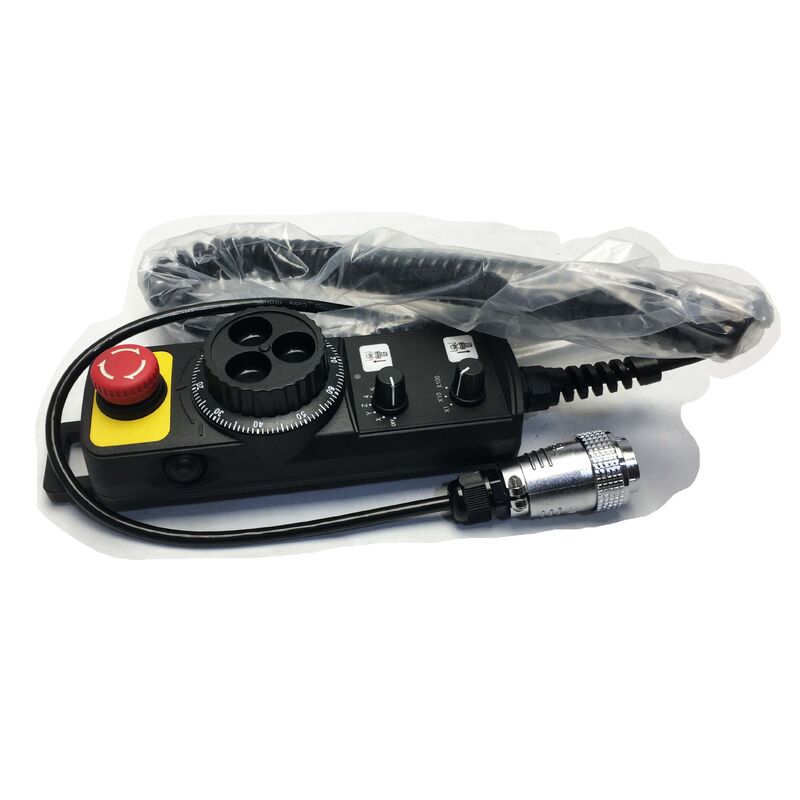

PHCS3-2013 WEIYA Elektronik El Çarkı PHCS32013 Weyerhaeuser Standart Serisi Yeni
PHCS3-2013 | CNC Elektronik El Çarkı Manuel Darbe Jeneratörü
El Tipi / Sarmal Kablo / Kilitleme Konnektörü / Standart Seri CNC Arayüzü
Manuel Darbe Jeneratörü – İş Parçasında Eksen Kontrolü
Manuel Darbe Jeneratörü, kesme bölgesinde doğrudan eksen kontrolünü operatörün eline verir. Operatör, sabit bir panelden hızlı hareket etmek yerine kendisini iş parçasının üzerine konumlandırır ve el çarkını çevirerek takım açıklıklarını gerçek zamanlı olarak izler. CNC, el çarkından gelen her darbeyi seçilen eksende bir hareket artışı olarak yorumlar.
PHCS3-2013 hassas artımlı sinyaller üretir. Hassas çarpan ayarlarında, el çarkına tek bir tıklamayla eksen kesirleri bir milimetre kadar hareket ettirilir; böylece operatöre kurulum ve takım ofseti ölçümü sırasında takım yaklaşma hızları üzerinde tam kontrol sağlanır.
Temel Ürün Özellikleri
Tip Manuel Darbe Üreteci (MPG)
Biçim Elde taşınır, ergonomik gövde
Kontroller Ana kodlayıcı + yardımcı seçici
Kablo Sarmal, yay gerginliği giderme
Bağlayıcı Çok pinli dairesel kilitleme
Arayüz Standart Seri CNC
Çift Kontrollü Tasarım – El Çarkı ve Eksen Seçici
PHCS3-2013, iki kontrolü tek bir el tipi gövdede birleştirir:
  • Ana kodlayıcı tekerleği:Birincil döner kodlayıcı. Döndürülmesi, CNC'nin eksen hareketine dönüştürdüğü hareket darbelerini üretir. Saat yönünde dönüş tipik olarak pozitif yöne işaret eder; saat yönünün tersine negatif komutlar verir. Devir başına darbe sayısı, her çarpan ayarında adım çözünürlüğünü belirler.
  • Yardımcı seçici:Eksen ve çarpan seçimi için ikincil bir anahtar veya kadran; hangi eksenin hareket edeceğini (X, Y, Z veya 4. eksen) ve darbe başına artışı (*1, *10, *100) seçme. Her iki kontrolün tek bir gövdede olması, operatörün konumlandırma sırasında ekseni veya adım boyutunu değiştirmek için ana panele dönmemesi anlamına gelir; her şey elinizin altındadır.
Sarmal Kablo ve Kilitleme Konektörü
Sarılmış kablo, gevşek bir kabloyu makine masası veya zemin üzerinde sürüklemeden uzar ve geri çekilir. Operatöre bağlantıda kalarak iş parçasının önünde, yanında ve çevresinde çalışabilmesini sağlar.
Denetleyici ucunda, dişli kilitleme bileziğine sahip çok pimli dairesel konnektör, bağlantıyı olumlu şekilde korur. Kilitleme bileziği kullanım sırasında bağlantının yanlışlıkla kesilmesini önler; bu önemlidir çünkü çalışmanın ortasında bağlantıyı kesen bir MPG, CNC'yi tanımsız bir el çarkı modunda bırakabilir. Bağlantının kesilmesi, kilidin kasıtlı olarak çeyrek tur döndürülmesini gerektirir.
Uygulama Senaryoları
  • İş parçası veri ayarı:Operatör, Z ekseni iş ofseti oluşturmak için iş parçası yüzeyine dokunmak üzere iş milini aşağı doğru hareket ettirir. PHCS3-2013'ü *1 artışla (tipik olarak darbe başına 0,001 mm) kullanarak temas, bir sentil veya dokunmatik gösterge aracılığıyla tam olarak doğru anda doğrulanır.
  • Manuel programlı prova çalışması:Otomatik ilerleme hızında yeni bir program çalıştırmadan önce operatör, PHCS3-2013 ile programlanan yolda manuel olarak hareket eder, takımı adım adım ilerletir ve otomatik döngü başlamadan önce açıklıkları onaylar.
  • Sondalama ve muayene:Operatör, prob kalemini iş parçası üzerindeki ölçüm noktalarına konumlandırmak için makine eksenlerini elle kumanda eder. MPG'nin iyi çözünürlüğü, parçanın aşırı ilerleme riski olmadan hassas prob yerleşimine olanak tanır.
Sıkça Sorulan Sorular
S1: PHCS3-2013 hangi darbe çözünürlüğünü sağlıyor?
Çözünürlük, CNC'nin MPG yapılandırmasıyla birlikte çarpan anahtarı ayarıyla belirlenir. *1'de, her kodlayıcı tıklaması tipik olarak 0,001 mm (1 mikron) eksen hareketine komut verir. *10'da adım 0,01 mm'dir; *100'de 0,1 mm'dir. CNC'nin MPG parametre ayarları darbe başına kesin mesafeyi tanımlar; devreye almadan önce bu ayarları CNC'nin parametre belgelerinde doğrulayın.
S2: PHCS3-2013, Standart Seri dışındaki CNC kontrolörlerle uyumlu mu?
PHCS3-2013, Standart Seri CNC arayüzü için belirtilmiştir. Diğer kontrolörlerle uyumluluk, MPG sinyal standardına bağlıdır; tipik olarak 5V'de diferansiyel kodlayıcı sinyalleri (A+/A−/B+/B−). Farklı bir sisteme bağlanmadan önce hedef denetleyicinin MPG bağlantı noktası sinyal özelliklerini ve pin atamasını PHCS3-2013 konnektör pin çıkışına göre doğrulayın.
S3: PHCS3-2013 dört eksenin tümünü çalıştırabilir mi?
PHCS3-2013'teki yardımcı seçici eksen seçimine olanak tanır - tipik olarak X, Y, Z ve etkinleştirildiğinde 4. eksen. Kullanılabilir eksenler, CNC kontrol cihazının konfigürasyonuna ve 4. eksenin fiziksel olarak mevcut olup olmadığına ve sistem parametrelerinde etkin olup olmadığına bağlıdır. El çarkının kendisi eksenden bağımsız darbe sinyalleri üretir; CNC bunları mevcut seçili eksene yönlendirir.
S4: PHCS3-2013, makinenin panel ilerleme tuşlarıyla aynı anda kullanılabilir mi?
Hayır. Standart CNC işleminde MPG ve panel ilerleme tuşları birbirini dışlar. CNC modu seçicide el çarkı modunun etkinleştirilmesi, panel kaydırma tuşlarını kapatır; yalnızca MPG etkindir. Jog moduna geri dönmek MPG'yi devre dışı bırakır. PHCS3-2013 bağlı kalır ancak el çarkı çalışma modu dışında hareket komutları oluşturmaz.
S5: PHCS3-2013 hangi konnektör pin sayısını ve tipini kullanıyor?
PHCS3-2013, çok pimli dairesel kilitleme konektörü kullanır. Tam pin sayısı, Standart Seri CNC MPG arayüz standardına uygundur. Pim sayısını ve konnektör çapını doğrulamak için doğrudan kurulu ünite üzerindeki konnektör gövdesi işaretlerini okuyun. Yedek kablo veya konnektör kaynağı için fiziksel ünitedeki pin sayısını, konnektör çapını ve kilitleme bileziği vida dişi spesifikasyonunu eşleştirin.
PHCS3-2013 WEIYA Elektronik El Tekerleği PHCS32013 Weyerhaeuser Standart Serisi için Yeni 0
