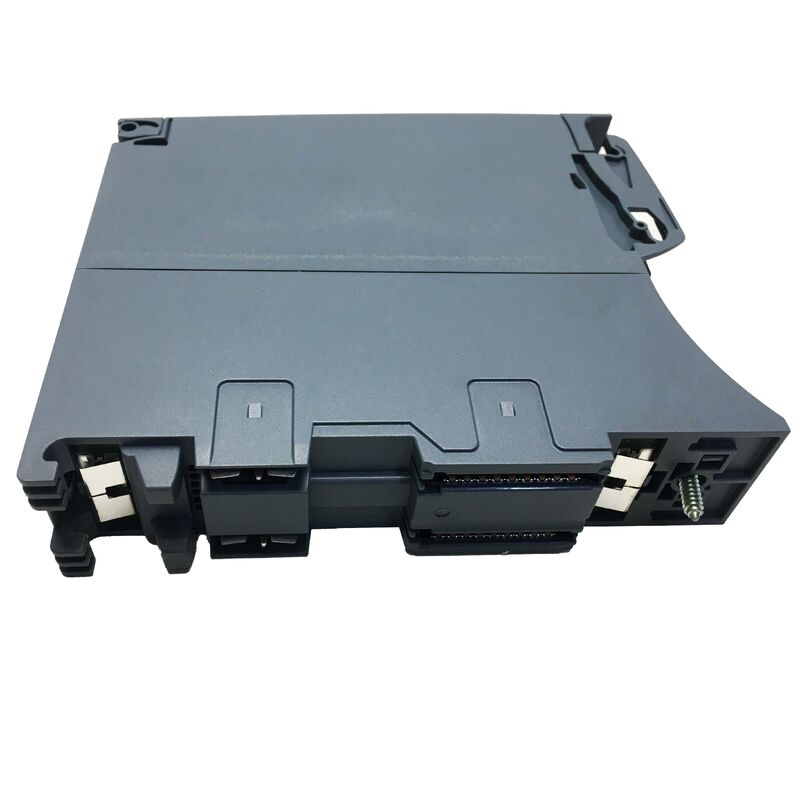

6ES7550-1AA01-0AB0 Simatic S7-1500 Sayaç Modülü 6ES75501AA010AB0 Yeni Orijinal

6ES7550-1AA01-0AB0∙ Siemens SIMATIC S7-1500 TM Sayım 2x24V 2 Kanal Yüksek Hız Sayıcısı / 24V Artırma Kodlayıcısı / Konum Algılama

TM Sayım 2x24V PLC Rack'ta doğrudan yüksek hızlı sayım

SIMATIC S7-1500'in modüler mimarisi, ana CPU'nun işleme döngüsünden bağımsız olarak zorlu görevleri ele alan özel işlev modülleri etrafında tasarlanmıştır.6ES7550-1AA01-0AB0 TM Count 2x24V, bu teknoloji modüllerinden biridir. CPU tarama döngüsünün güvenilir bir şekilde takip edemeyeceği hızlarda yüksek hızlı kodlayıcı sinyalleri işleyen özel bir sayaç modülü..

Standart PLC dijital girişleri program döngüsü hızında tarar.Program döngüsü yaklaşımı sayımları kaçırır ve güvenilir olmayan pozisyon değerleri üretirTM Count modülü, donanımdaki kodlayıcı darbelerini işlemekle bunu ele alır. Modül gerçek zamanlı olarak sayar, karşılaştırır ve çıkışlar üretir.Sonra CPU'ya modülün işlem görüntüsü aracılığıyla sonuçları sağlar..

Ana Özellikler

Modülün Saydığı ve Algıladığı Şeyler

Yüksek hızlı nabız sayımı:200kHz'ye kadar frekanslarda kodlayıcı darbelerin sayılması (TM Count 2x24V spesifikasyonuna göre) ′′ üretim makinelerindeki yüksek hızlı döner kodlayıcılar için uygundur.

Artan konum algısı:Ekranlı bir kodlayıcıdan A / B kare çarpımlarını sayarak, modül bir makine döngüsü içinde açısal veya doğrusal konumu izler.Toplanan sayım, en son yönlendirme referansına göre konumu temsil eder..

Kapı kontrolü:DI girişleri donanım kapıları olarak yapılandırılabilir. Dış sinyallere (makine ana anahtarı, ürün varlığı sensörü,Sinkronizasyon tetikleyicisi) CPU'yu kesinti işleme yüklemeden.

Uygulama Senaryoları

Taşıyıcı konumlandırma sistemi:Bir üretim hattı taşıyıcı, tahrik şaftında bir artışlı kodlayıcı kullanır.TM Count 2x24V kemer konumunu izler ve hedefler PLC taramasından bağımsız olarak tedavi istasyonlarından geçerken ürün özel çıkış sinyallerini tetikler.

Paketleme makinesinin ürün sayımı:Yüksek hızlı ambalaj makinesi doğru ürün sayımı verilerine ihtiyaç duyar. TM Sayım modülü makine hızında optik sensör darbelerini sayar.Doğru sayımda parti ayrımcılık aktüatörlerini tetikleyen karşılaştırma çıkışları ile.

Sık Sorulan Sorular

S1: TM Sayım 2x24V (6ES7550-1AA01-0AB0) maksimum sayım sıklığı nedir?

TM Sayım 2x24V 24V kodlayıcı sinyallerini işler. Maksimum giriş frekansı yapılandırılmış sayım moduna bağlıdır. Tek sayım modunda (yalnızca A darbelerini saymak),Maksimum frekans kare modundan daha yüksektir.Sayım moduna göre kesin frekans sınırları için Siemens TM Count 2x24V donanım el kitabına bakın.Tipik işlem, endüstriyel alet makinelerinde ve taşıyıcı uygulamalarında kullanılan kodlayıcı frekansları kapsar.

S2: 6ES7550-1AA01-0AB0, SSI mutlak kodlayıcılarını destekliyor mu?

Hayır. TM Sayım 2x24V sadece 24V artışlı kodlayıcıları ve darbe kodlayıcılarını destekler. SSI (Synchronous Serial Interface) mutlak kodlayıcılarını desteklemez.SIMATIC S7-1500 TM PosInput modülü (6ES7551-xxxx-0AB0 serisi) uygun modüldür.Modülü seçmeden önce uygulamadaki kodlayıcı türünü onaylayın.

S3: TM Count modülü S7-1500 CPU programıyla nasıl entegre edilir?

TM Sayım modülü, S7-1500 arka plan otobüsü aracılığıyla CPU ile iletişim kurar.ve çıkış atamaları, modülün donanım yapılandırması ve sistem fonksiyon bloklarını (SFB'ler) kullanarak STEP 7 (TIA Portalı) aracılığıyla yapılandırılır. CPU sayaç değerlerini okur ve kontrol parametrelerini modülün işlem görüntüsüne yazar. Özel SFB'ler (CTRL_HSC) sayaç kontrolü ve değer okuma için program arayüzünü sağlar.

S4: 6ES7550-1AA01-0AB0'nun karşılaştırma çıkışları PLC tarama döngüsünden daha hızlı çalışabilir mi?

- Evet. - Evet.TM Count 2x24V'deki karşılaştırma çıkışları, donanımdaki sayaç değerlerine tepki gösterir. PLC tarama döngüsü süresinden bağımsız olarak sayaç yapılandırılmış karşılaştırma değerine ulaştığında çıkış anahtarlarıBu donanım reaksiyonu, teknoloji modülü yaklaşımının temel avantajıdır: çıkış zamanlaması kesin ve belirleyici, CPU'nun bir sonraki çıkış görüntüsünü ne zaman işlediğine bağlı değildir.

S5: S7-1500 rafındaki 6ES7550-1AA01-0AB0'nun genişliği nedir?

TM Count 2x24V, S7-1500 rafında 35 mm genişliğe sahiptir. Bu, SIMATIC S7-1500 tek genişli modülleri için standart tek yuva genişliğidir.S7-1500 rafında bir yuva işgal eder ve S7-1500 ürün ailesinde kullanılan standart modül bağlantı yöntemi ile yüklenir.
