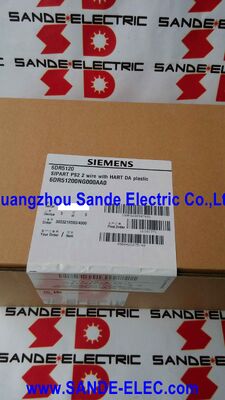

akıllı elektropnömatik konumlandırıcı 6DR5120-0NG00-0AA0 6DR5 120-0NG00-0AA0 6DR5120-ONGOO-OAAO

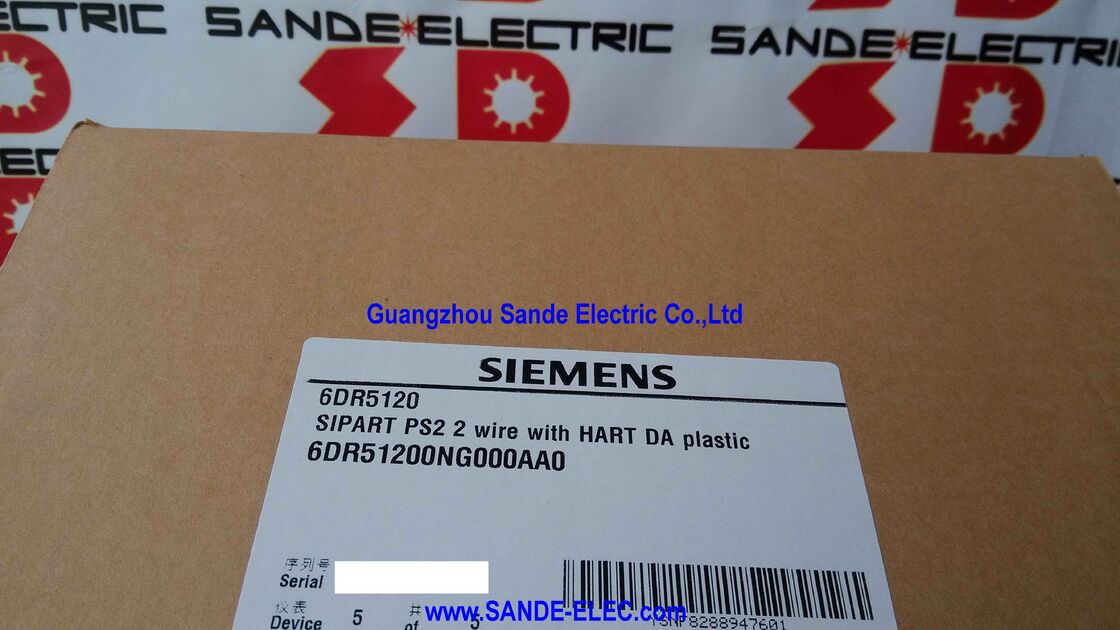

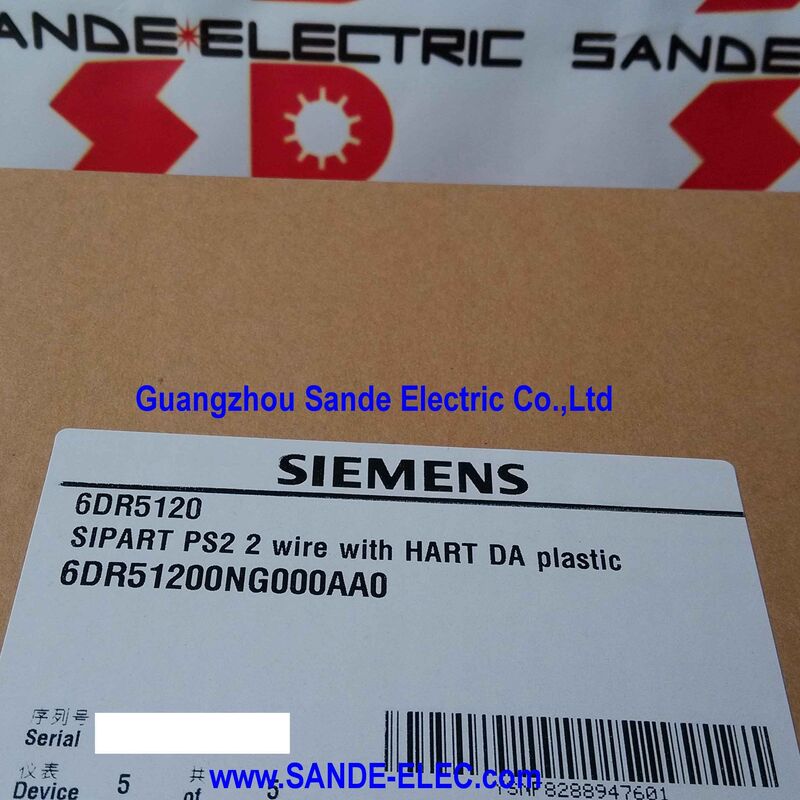

Siemens 6DR5120-0NG00-0AA0 SIPART PS2 Akıllı Elektropneumatik Pozisyoner 4 20mA / HART, Çift Eylemli, Polikarbonat IP66, M20 × 1.5 / G 1/4, Sabit Kaydırma Kablosu

Genel bakış

BuSiemens 6DR5120-0NG00-0AA0SIPART PS2 akıllı elektropneumatik konumlandırıcı, HART dijital iletişimine sahip çift eylemli pnevmatik aktüatörler için standart 4 ′′ 20 mA iki tel döngüsü üzerinden yapılandırılmıştır.

It is one of the most widely deployed positioner variants in process automation — the double-acting output combined with HART protocol covers the majority of control valve installations where both opening and closing movements require pneumatic drive (as opposed to spring-return single-acting actuators), ve bir el komünikatörüne veya varlık yönetim sistemine dijital iletişim standart bir site gereksinimidir.

SIPART PS2 serisi, on yıllardır işlem tesislerinde sabit bir yer olmuştur, sıkı konumlandırma doğruluğu kombinasyonu,Kendi kendini kalibre etme programı, manuel çap veya sıfır ayarlama olmadan konumlandırıcıyı aktüatöre uyarlar., ve zaman içinde valf ve aktüatör durumunu izleyen kapsamlı bir teşhis paketi.

Bu parça numarasındaki spesifik varyasyon polikarbonat kabın, M20×1.5 elektrik bağlantısı, G 1/4 pnevmatik bağlantısı,sabitlenebilir kaydırılabilir debriyaj ️ tehlikeli olmayan alanlarda kurulumlar için standart Avrupa iplik konfigürasyonudur.

Geri bildirim şaftındaki sabitlenebilir kaygan debriyaj, montajı ve bakımını etkileyen pratik bir ayrıntıdır.

Geri bildirim şaftı, aktüatör konumunu konumlandırıcının iç potansiyometresine iletir.

The clutch allows the feedback coupling to slip if the actuator movement exceeds the positioner's mechanical travel limit — preventing mechanical damage to the position sensor if the valve or actuator reaches its hard stop before the positioner's feedback mechanism does.

"Kesinleştirilebilir" özelliği, düzgün aralık ayarlandıktan sonra debriyajın pozisyona kilitlenmesine izin verir, aksi takdirde kontrol histerezisine neden olacak geri bildirimde oynamayı ortadan kaldırır.

Polikarbonat kabı (Macrolon) IP66 koruması sağlar “toz geçirmez ve güçlü su jetlerine dirençlidir ” ve NEMA 4X eşdeğerliği.

Patlama riski olmayan petrokimya, kimyasal, su arıtma ve genel süreç tesislerindeki tipik yerüstü işlem tesisleri için polikarbonat varyantı standart seçimdir.Alüminyum versiyonundan daha hafif ve saha çalışması daha kolaydır.

Ana Özellikler

Çifte Oyunculuğa Karşı Tek Oyunculuğa Neden İhtiyaç Var?

6DR5120-0NG00-0AA0 spesifikasyonundaki "ikili etki" işareti, pneumatik çıkış düzenini tanımlar:konumlandırıcı, çift eylemli bir aktüatörün açma ve kapanma odalarına düzenlenmiş hava basıncı sağlar.Aktif pnevmatik kuvvetle her iki yönde hareket kontrolü.

Bu, bir yönün hava basıncı ve diğerinin sıkıştırılmış bir bahar tarafından yönlendirildiği tek eylemli (bahar-geri dönüş) aktüatörlerle karşılaştırılır.

Çift eylemli aktüatörler, yay dönüşü tasarımlarına göre birkaç uygulama avantajı sunar: her iki yönde de daha yüksek itiş veya tork sağlayabilirler,Zamanla arıza güvenliği davranışını etkileyen yaylı bozulmaya maruz kalmazlar., ve aktüatörün fiziksel boyut kafesinin gerekli kuvvetin bir yay paketine izin vermediği durumlarda belirtilebilirler.

İki yönde de fiş veya diski hareket ettiren kuvvetin önemli olduğu büyük çaplı valfler için, çift eylemli standart aktüatör mimarisidir.

Özel parça numarası 6DR5120-0NG00-0AA0 çift etkilidir ("NG" sonek, kaygan debriyajlı ve M20 × 1.5 bağlantısı olan çift etkili polikarbonatı gösterir).Bahar dönüşü (tek eylemli) bir aktüatör için belirleyen kullanıcılar, sipariş vermeden önce doğru arka dilim kodunu doğrulamalıdır., tek eylemli varyantlar farklı arka kelimeler taşıyor ve pneumatik çıkış devrelerinde içsel olarak farklılık gösteriyor.

HART Entegrasyonu ve SIMATIC PDM

HART iletişimi 4 ¢ 20mA döngüsünde konumlandırıcının tanılarını, yapılandırma parametrelerini, and operating data to be accessed remotely using a HART handheld communicator (such as a Emerson 475 Field Communicator) or through asset management software including Siemens' own SIMATIC PDM (Process Device Manager).

SIMATIC PDM'den bir operatör, konumlandırıcının mevcut konumunu, ayar noktasını ve sapmasını gerçek zamanlı olarak okuyabilir; kontrol valfinin yol birikimi, sıfır noktası sürüklenmesi,ve yanıt süresi geçmişi; full stroke test (FST) ve partial stroke test (PST) çalıştırarak, valfi devre dışı bırakmadan valf hareketini doğrular.Pnömatik aktüatörün dinamik davranışını karakterize eden; ve tüm iç parametreleri yapılandırmak ∆ ölü bant, sıkı yakın fonksiyon, bölünmüş aralık ayarları ve ayar noktası karakterizasyon eğrisi.

Bu teşhis derinliği, işlem tesislerinin SIPART PS2 konumlandırıcılarını belirlemelerinin ana nedenlerinden biridir:HART verileri, reaktif arıza tepkisinden ziyade öngörüsel bakımı sağlayan bir valf durumunun sürekli bir değerlendirmesini sağlar..

Kendini Kalibre Etme Otomatik Başlatma

SIPART PS2'nin operasyonel olarak en değerli özelliklerinden biri otomatik başlatma rutinidir.Bu süre içinde:

1. Etkinleştiriciyi yavaşça sınırına kadar sürüyor ve sıfır pozisyonunu kaydediyor.
2. Açık sınırına kadar sürüyor ve tam yol pozisyonunu kaydediyor.
3. Mekanik yolculuğu hesaplar ve hareketleyici için iç parametrelerini uyarlar.
4. Kontrolör ayarlama için aktüatörün pnevmatik tepkisini karakterize etmek için kısa bir dinamik test çalıştırır.

Tüm rutin genellikle birkaç dakika içinde tamamlanır.El tarama ve sıfır ayar potansiyometre gerekmez .

Bozuk bir konumlandırıcıyı değiştiren bakım ekipleri için, bu kendi kendine kalibrasyon, yeni bir üniteyi hizmete sokmak için gereken zamanı önemli ölçüde azaltır.

Sık Sorulan Sorular

S1: Bu konumlandırıcı çift eylemli aktüatörler için belirtilmiştir. Sadece pnevmatik çıkış portlarından birini kullanmadan tek eylemli (bağ-dönüş) aktüatöre bağlanabilir mi?

Hayır, çift hareketli versiyonun iç pnevmatik devre, özellikle iki pnevmatik çıkış için tasarlanmıştır.

Kontrol algoritması her iki odanın da pnevmatik olarak çalıştırıldığını varsayıyor.

Bahar dönüşlü bir aktüatör için tek eylemli varyant belirtilmelidir. İç devreler pnevmatik çıkışı farklı yönlendirir.ve elektrikli güç kaybı üzerine arıza güvenliği basınçlandırma mantığı sadece tek eylemli yapılandırmada doğru çalışır.

S2: Düzlenebilir kaygan debriyaj önemli bir özellik olarak belirtilmiştir. Kurulum sırasında nasıl ayarlanır?

Konumlandırıcıyı aktüatöre yerleştirdikten sonra, geri bildirim ocağı bağlantısı aktüatörün hareket göstergesi iğnesi veya boyunduruğu koluna bağlanır.

Etkinleştirici orta çekişte yerleştirildiğinde, debriyaj kilitleme mekanizmasını sıkıştırarak, geri bildirim şaftını etkinleştiricinin gerçek konumuna karşılık gelen konuma sabitleyerek bağlanır.Çapraz daha sonra aktüatörün seyahat aralığı boyunca doğru konum geri bildirim aktarır.

Etkinleştirici sert bir mekanik duruma gelirse, debriyaj aşırı yolculuk kuvvetini iç potansiyometreye aktarmak yerine kayar.

SIPART PS2 işletim kılavuzunda, takma bağlantı prosedürü belirtilmiştir.

S3: 6DR5120-0NG00-0AA0'nun polikarbonat (Macrolon) kabı, doğrudan güneş ışığı altında açık hava kullanımına uygun mu?

Polikarbonat, uzun süreli UV maruziyetinde bozulur, bu da yıllarca açık hava kullanımında kırılmaya ve renk değişikliğine neden olabilir.

Dış mekan tesisatları için Siemens, polikarbonat kabininin UV-dayanıklı variantlarını, uygun bir güneş koruyucuyu veya alüminyum kabın varyantını önerir.

IP66 derecesi, UV endişesine bakılmaksızın yağmur ve su jetlerine karşı korur.Ancak yüksek UV dış ortamlarda kabinin uzun vadeli mekanik bütünlüğü, tipik olarak bu tür tesislerde alüminyuma tercih edilmesini sağlayan düşüncedir..

S4: Konumlandırıcının 4?20mA döngüsünden gerektirdiği asgari elektrik akımı nedir?

SIPART PS2, 2 tel konfigürasyonunda, döngüyle çalışan bir cihazdır. Elektrikli çalışma gücünü 4 ′′ 20 mA akım döngüsünün kendisinden alır.

Konumlandırıcının çalışmayı sürdürmesi için minimum akım, ayar noktası sinyalinin 4mA alt aralığı değerinin biraz altında yaklaşık 3,6mA'dır.

Bu, konumlandırıcının ayar noktasının en düşük değeri (4mA) olduğunda bile çalışmaya devam ettiği anlamına gelir ve kalan 3,6mA çalışma gücünü sağlar.

SIPART PS2 kullanım kılavuzunda belirtildiği gibi, döngü kaynağı, döngü direnci boyunca gerekli voltajı tüm döngü akım değerlerinde koruyabilmelidir.

S5: Kısmi darbe testi (PST), SIMATIC PDM yazılımı olmadan HART el komünikatörü ile başlatılabilir mi?

Evet, SIPART PS2 HART cihazı açıklaması (DD), SIPART PS2 DD dosyasını yükleyen herhangi bir HART uyumlu iletişim cihazından başlatılabilen kısmi darbe testi fonksiyonunu içerir.

İletişim cihazı mevcut konumu gösterir, darbe parametrelerinin ayarlanmasına izin verir, testi başlatır ve sonucu kaydeder.

SIMATIC PDM, temel teşhis erişimi için gerekli değildir, ancak bir el komünikatörünün sunmadığı tarihsel veri kayıtları ve rapor üretimi ile daha zengin bir arayüz sağlar.
