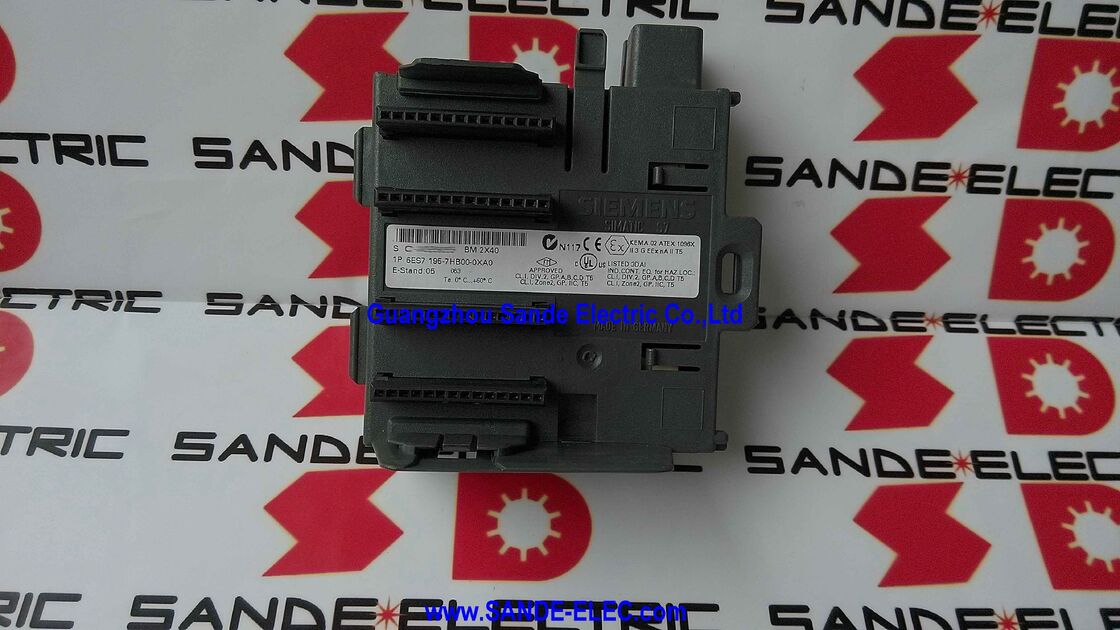

ET200M Simatic DP Veri Yolu Ünitesi Alt Modülleri 6ES7195-7HB00-0XA0

Siemens 6ES7195-7HB00-0XA0 | SIMATIC ET 200M Bus Modülü BM 240 — İki Adet 40mm G/Ç Modülü İçin, Sıcak Değiştirme (Hot-Swap) Çıkarma/Takma, IP20, 97×92×30mm, 140g

Genel Bakış

Siemens 6ES7195-7HB00-0XA0 , SIMATIC ET 200M dağıtık G/Ç sistemi için aktif bir veri yolu modülü olan BM 240'tır.

Veri yolu modülleri olmayan standart bir ET 200M istasyonunda, S7-300 sinyal modülleri istasyonun DIN ray veri yolu konektör sırasına doğrudan monte edilir ve bunlardan herhangi birini çıkarmak tüm istasyonun gücünün kesilmesini gerektirir.

BM 240 bu kısıtlamayı temelden değiştirir: istasyonun arka paneline bitişik modüller arasına takılır, iki adet 40 mm genişliğinde sinyal modülü için sıcak değiştirme yuvası sağlar ve bu modüllerin istasyonun gücünü veya PROFIBUS/PROFINET iletişimini kesmeden fiziksel olarak çıkarılıp yeniden takılmasına olanak tanır.

Bunun önemi en çok yüksek kullanılabilirlik gerektiren proses tesisi ortamlarında belirgindir.

Bir ilaç üretim reaktörünün PROFIBUS ET 200M istasyonu, ısıtma, soğutma, dozajlama ve karıştırma gibi her işlevi kendi G/Ç modülü aracılığıyla kontrol edebilir.

Veri yolu modülleri olmadan, rutin bakım yapmak bile (şüpheli bir arızalı analog giriş modülünü kontrol etmek) tüm G/Ç istasyonunun kapatılmasını gerektirir, bu da parti reaktörünün çevrimdışı bırakılması anlamına gelir.

BM 240 takılıyken, bakım teknisyeni istasyon çalışmaya devam ederken şüpheli modülü değiştirebilir, parti devam eder ve yalnızca değiştirilen modüle bağlı olan iki kanal kısa bir kesinti yaşar.

40 mm genişlik spesifikasyonu, ET 200M sistemindeki en yaygın modül genişliği olan standart S7-300 sinyal modülü formatına uyar.

80 mm genişliğindeki sinyal modülleri için, bir adet 80 mm veya iki adet 40 mm modülü barındıran eşdeğer veri yolu modülü BM 480'dir (6ES7195-7HF00-0XA0).

Anahtar Özellikler

ET 200M Sıcak Değiştirme Mimarisi — Nasıl Çalışır

ET 200M istasyonu, 24V beslemeyi ve S7-300 G/Ç veri yolu sinyallerini takılı tüm modüllere dağıtan aktif bir arka panel veri yolu kullanır. Veri yolu modülleri olmayan standart bir yapılandırmada, bu arka panel pasif ve süreklidir — herhangi bir modülün çıkarılması veri yolunu bozar ve sonraki tüm modülleri kesintiye uğratır.

BM 240 aktif bir köprü sunar: iki barındırılan modülün yuva konumları boyunca arka panel veri yolu sinyallerini korur, bir modül çıkarıldığında oluşan veri yolu boşluğunu aktif olarak köprüleyen dahili veri yolu tekrarlayıcı elektroniğini kullanır.

Bir modül BM 240 yuvasından çıkarıldığında, veri yolu modülünün dahili elektroniği istasyondaki diğer tüm modüller için veri yolu sürekliliğini sağlar.

Çıkarılan modülün yuvası, ET 200M arayüz modülü tarafından "modül yok" olarak görünür ve bu da PROFIBUS/PROFINET ana denetleyicisine bir teşhis kesintisi üretir.

Ana denetleyicinin OB82 programı (teşhis kesintisi işleyicisi) yanıt verebilir — eksik modül için güvenli çıkış değerleri atayabilir, bir HMI alarmı üretebilir veya olayı günlüğe kaydedebilir — istasyon diğer tüm G/Ç'ler için çalışmaya devam ederken.

Yedek modül takıldığında, BM 240 varlığını algılar ve modülün arka panel bağlantısını yeniden kurar.

Arayüz modülü, başka bir OB82 kesintisi aracılığıyla yeniden takılmayı bildirir ve o modülün adresleri için normal G/Ç değişimi devam eder.

PROFIBUS ve PROFINET Sistemlerinde ET 200M

ET 200M, Siemens'in dağıtık G/Ç sistemleri arasında, özel bir ET 200'e özgü modül aralığı değil, SIMATIC S7-300 sinyal modüllerinin tamamını kabul etmesiyle dikkat çekicidir.

S7-300 merkezi raka takılan aynı dijital giriş modülü (6ES7321-1BH02-0AA0), analog giriş modülü (6ES7331-7KF02-0AB0) veya fonksiyon modülü, PROFIBUS veya PROFINET üzerindeki bir ET 200M istasyonuna aynı şekilde takılır.

Bu ortaklık, önemli bir mühendislik ve bakım avantajı sunar: tek bir yedek modül envanteri hem merkezi raka hem de tüm dağıtık ET 200M istasyonlarına hizmet eder.

BM 240, bu uyumluluk avantajını bakım işlemlerine kadar genişletir — sağladığı sıcak değiştirme özelliği, modül ve veri yolu arayüzü standart S7-300 bileşenleri olduğu için, herhangi bir 40 mm genişliğindeki S7-300 sinyal modülü ile modifikasyon veya özel yapılandırma olmadan çalışır.

Veri Yolu Modülleri ile Bir ET 200M İstasyonu Planlama

Bir ET 200M istasyonundaki her modül konumu bir veri yolu modülü gerektirmez. Veri yolu modülleri genellikle arızaya yatkın saha kablolamasına bağlanan G/Ç modülleri için (ara sıra kalibrasyon gerektiren vericilerdeki analog giriş modülleri, motor başlatıcı modülleri, kontak aşınması olan röle çıkış modülleri) ve üretim sırasında planlı bir duruş olmadan değiştirilmesi gerekebilecek modüller için belirtilir.

Bir ET 200M istasyonu, standart doğrudan montaj konumlarını ve BM 240 konumlarını karıştırabilir — doğrudan montaj konumlarındaki modüller sıcak değiştirilemezken, BM 240 konumlarındaki modüller değiştirilebilir. STEP 7 veya TIA Portal'daki istasyon düzeni, her yuvanın doğrudan montaj veya veri yolu modülü barındıran olarak tanımlanmasını sağlar ve G/Ç adresleri buna göre atanır.

BM 240'ın kendisi 80 mm montaj rayı uzunluğu (takılı) kaplar ve barındırılan iki modül her biri normal 40 mm'lik alanlarını kaplar — BM 240 çifti başına toplam ayak izi 80 + 40 + 40 = 160 mm iken iki doğrudan montaj modülü için 80 mm'dir, bu da istasyon ray uzunluğu hesaplamasında dikkate alınması gereken 80 mm'lik bir genişlik cezasıdır.

SSS

S1: BM 240, STEP 7 veya TIA Portal'da herhangi bir özel yapılandırma gerektirir mi?

Evet. BM 240 tarafından barındırılan her modül konumu, STEP 7 (HW Config) veya TIA Portal'daki ET 200M istasyonunun donanım yapılandırmasında açıkça "sıcak değiştirme yuvası" olarak tanımlanmalıdır. Yapılandırma aracı bunu bir modül yuvası özelliği olarak sunar.

Arayüz modülü (IM 153-x) aktif veri yolu modülü işlevini desteklemelidir — tüm ET 200M arayüz modülleri sıcak değiştirmeyi desteklemez. Bir istasyon tasarımında BM 240 modülleri belirtmeden önce arayüz modülü uyumluluğunu doğrulayın.

Yapılandırıldıktan sonra, sistem otomatik olarak takma/çıkarma kesintileri üretir ve bu yuvalar için OB82 bildirimini işler.

S2: Hangi ET 200M arayüz modülleri BM 240 ile uyumludur?

Sıcak değiştirme işlevi IM 153-2 (6ES7153-2BAxx-0XB0 serisi) ve IM 153-4 PN (6ES7153-4AA01-0XB0) arayüz modülleri tarafından desteklenir.

Daha eski IM 153-1, aktif veri yolu modülü çalışmasını desteklemez.

Veri yolu modüllerini yeni bir istasyon tasarımında belirtmeden önce, her zaman belirli IM 153 varyantını ve firmware sürümünü ET 200M kılavuzundaki (A5E00427077-xx) BM 240 uyumluluk matrisiyle doğrulayın.

S3: BM 240, orijinal olarak veri yolu modülleri olmadan üretilmiş mevcut bir ET 200M istasyonuna eklenebilir mi?

Mevcut bir istasyona BM 240 modülleri eklemek mekanik işçilik gerektirir: etkilenen modül yuvaları istasyonun DIN ray veri yolu konektör sırasından çıkarılmalı, BM 240 bunların yerine takılmalı ve barındırılan modüller BM 240 yuvalarına yeniden takılmalıdır.

İstasyonun STEP 7 donanım yapılandırması, yeni yuva düzenini yansıtacak şekilde güncellenmelidir. Bu modifikasyon, istasyonun mekanik olarak modül konumlarını yeniden düzenlemek için kapatılması gerektiğinden, planlı bir bakım duruşu sırasında en iyi şekilde yapılır.

S4: Bir modül BM 240 yuvasından çıkarıldığında ne olur — istasyonun geri kalanı çalışmaya devam eder mi?

Evet. Bir barındırılan modül çıkarıldığında, BM 240'ın dahili veri yolu köprüsü istasyondaki diğer tüm modüller için arka panel veri yolu sürekliliğini sağlar.

ET 200M arayüz modülü, bir teşhis kesintisi (S7 programındaki OB82) aracılığıyla çıkarmayı bildirir.

Çıkarılan modüle bağlı çıkışlar, yapılandırılmış güvenli durumlarına varsayılan olarak ayarlanır (dijital çıkışlar için tipik olarak 0V veya analog çıkışlar için parametrelendirilmiş bir geri besleme değeri).

İstasyonun diğer tüm modülleri — hem doğrudan montaj konumlarındaki hem de diğer BM 240 yuvalarındaki modüller — bu süre boyunca normal şekilde çalışmaya devam eder.

S5: BM 240 (6ES7195-7HB00-0XA0) ve BM 480 (6ES7195-7HF00-0XA0) arasındaki fark nedir?

BM 240, iki adet 40 mm genişliğinde standart S7-300 sinyal modülünü barındırır ve 80 mm takılı ray uzunluğu kaplar.

BM 480, bir adet 80 mm genişliğinde modülü (veya yapılandırmaya bağlı olarak iki adet 40 mm modülü) barındırır ve SM 331 8AI (40 mm'de 6ES7331-7KF02-0AB0) gibi 80 mm genişliğindeki ET 200M'e özgü modüller veya 80 mm formatında olabilecek fonksiyon modülleri ve iletişim işlemcileri için doğru seçimdir.

40 mm ve 80 mm modüllerin karışımına sahip bir istasyon belirtirken, sıcak değiştirme gerektiren her konumdaki modülün genişliğine uyan BM varyantını seçin.
