Akü MODULERİ 6ES7291-8BA20-0XA0 6ES7 291-8BA20-0XA0 6ES7291-8BA2O-OXAO

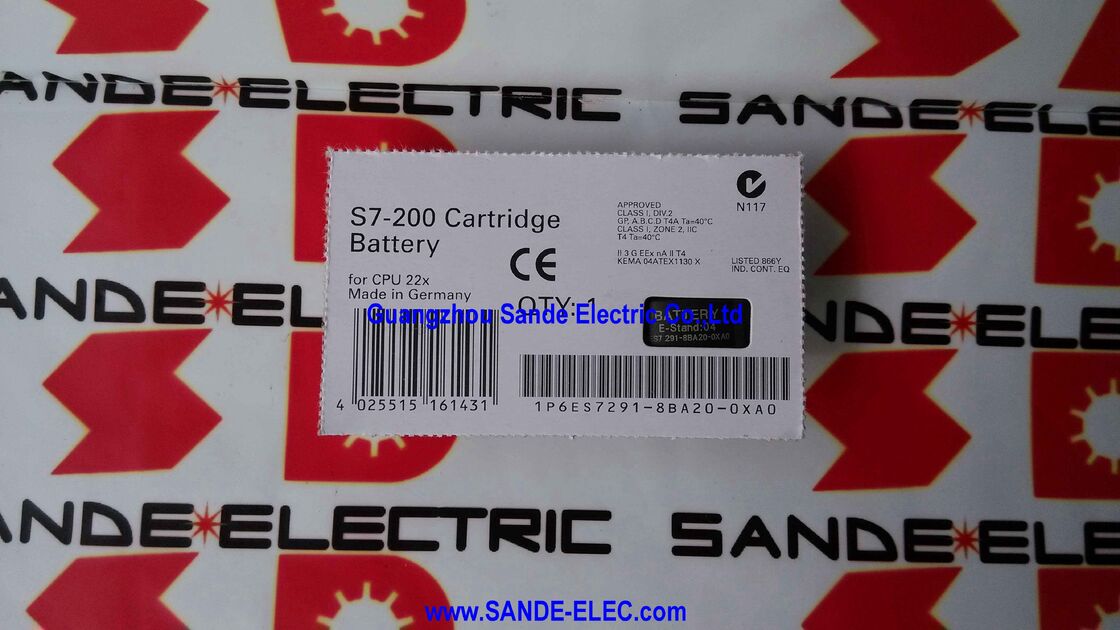

6ES7291-8BA20-0XA0 | SIMATIC S7-200 Pil Modülü BC 291 — Uzun Süreli Veri Arabelleğe Alma / Bellek Modülü Yuvası / S7-22X CPU

Pil Hangi Verileri Korur ve Süre Neden Önemlidir?

SIMATIC S7-200 CPU, belirli veri türlerini RAM'de tutar: veri bloğu (DB) içerikleri, günün saati saat değerleri, kalıcı bit belleği, kalıcı zamanlayıcılar ve kalıcı sayaçlar. Bütün bunların hayatta kalması güce bağlıdır. Normal çalışma sırasında, S7-22X CPU'daki yerleşik bir süper kapasitör, bu verileri kısa kesintilerle (tipik olarak oda sıcaklığında birkaç gün boyunca) korur.

Daha uzun kapanma süreleri (planlı kapatmalar, mevsimsel kesintiler, uzatılmış bakım aralıkları, soğuk yedek olarak depolanan ekipmanlar) için süper kapasitörün şarjı yeterli değildir. BC 291 pil modülü, veri saklama süresini günlerden aylara uzatır. Pil takılıyken ve CPU kapalıyken, belirlenen tüm kalıcı veriler kesinti süresine bakılmaksızın bozulmadan kalır.

Bu programın kalıcılığıyla ilgili değil. S7-22X CPU'daki kullanıcı programı EEPROM'da saklanır ve pil olmadan güç kesintisine süresiz olarak dayanır. BC 291, özellikle RAM'de bulunan kalıcı çalışma zamanı verilerini korur.

Temel Özellikler

Uygulama Senaryoları

Sezonluk üretim hattı:Bir paketleme makinesi sezonluk olarak çalışıyor; sezon dışında üretim üç ay süreyle duruyor. BC 291, kapatma sırasında tüm kalıcı verileri (toplu sayaçlar, kalıcı veri bloklarında saklanan proses parametreleri) korur. Üretim yeniden başlatıldığında makine, verileri bozulmadan yeniden başlatılır.

Soğuk yedek CPU yönetimi:Bir bakım departmanı, önceden yapılandırılmış bir S7-224 CPU'yu soğuk yedek olarak tutar. BC 291, depoda beklerken yedek ünitedeki kalıcı verileri korur, böylece SCADA'dan veya programlama bilgisayarından tam veri yüklemeye gerek kalmadan makineye takılabilir.

Genişletilmiş tesis geri dönüşü:Bir proses tesisi, kontrol panellerinin tamamen elektriksel izolasyonu ile 6 haftalık yıllık bakım kapatma işlemini gerçekleştiriyor. BC 291, tüm kalıcı proses verilerini kapatma süresi boyunca korur.

SSS

S1: BC 291'in pil kimyası ve raf ömrü nedir?

BC 291, ağırlıkça %0,1'i aşan konsantrasyonlarda kontrollü bir organik solventin varlığı açısından REACH Madde 33 yönetmeliği kapsamında sınıflandırılan lityum bazlı pil kimyasını kullanır. Pilin servis ömrü, depolama ve çalıştırma sırasındaki ortam sıcaklığına bağlıdır. Modül etiketindeki üretim tarihini kontrol edin; kurulumdan önce birkaç yıl boyunca saklanan modüller kalan kapasiteyi azaltmış olabilir. Verilerin uzun süreli saklanması kritikse her planlı bakım aralığında yeni bir BC 291 takın.

S2: BC 291 aynı zamanda kullanıcı programını da koruyor mu?

Hayır. S7-22X CPU'daki kullanıcı merdiveni veya FBD programı EEPROM'da saklanır ve kalıcıdır; herhangi bir güç kaynağı olmadan süresiz olarak saklanır. BC 291 yalnızca kalıcı RAM verilerinin tutulmasını genişletir: kalıcı bit belleği, veri bloğu değerleri, kalıcı zamanlayıcılar ve sayaçlar ve gerçek zamanlı saat. Ayrı olarak, isteğe bağlı bir EEPROM bellek kartuşu (6ES7291-8GC00-0XA0 veya benzeri) ek bir program yedekleme katmanı sağlar ancak BC 291 ile aynı yuvayı kaplar.

S3: BC 291 kurulumundan sonra CPU'nun kalıcı verileri nasıl doğrulanabilir?

BC 291'i taktıktan ve gücü değiştirdikten sonra, CPU'nun veri bloğunu ve kalıcı bellek içeriğini programlama kablosu aracılığıyla geri okumak için STEP 7 Micro/WIN'i (veya SMART çeşitleri için STEP 7-MicroWIN SMART) kullanın. Kapatmadan önce beklenen değerlerle karşılaştırın. Bu, pilin kesinti sırasında verileri koruduğunu doğrular.

S4: BC 291, CPU açıkken çalışırken değiştirilebilir mi?

Önerilen prosedür BC 291'i CPU kapalıyken takmak veya çıkarmaktır. Pilin güç açıkken takılması veya çıkarılması önerilmez; pil yuvası, CPU'nun dahili devrelerine erişim sağlayan muhafaza açıklığını paylaşır ve bitişik devrelerin kullanım riski, çalışırken değiştirmenin faydasından daha ağır basar.

S5: Yeni S7-200 sistemleri için BC 291'in yerini ne alıyor?

6ES7291-8BA20-0XA0, SIMATIC S7-200 platformunun genel kullanım ömrünün sonuna uygun olarak Nisan 2021'de durduruldu. Yeni makine tasarımları için, S7-200 SMART ve SIMATIC S7-1200 platformlarının kendi veri saklama mekanizmaları vardır — SMART CPU'lar yerleşik bir kapasitör ve isteğe bağlı bellek kartuşları kullanırken, S7-1200 CPU'lar yük bellek kartı yedeklemeli kalıcı bellek kullanır. Mevcut S7-200 kurulumları BC 291 modüllerini endüstriyel yedek parça kanallarından temin edebilir.
