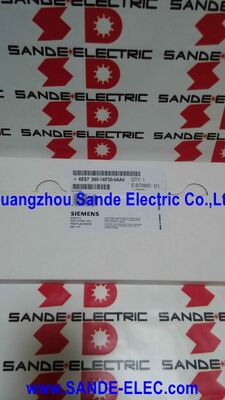

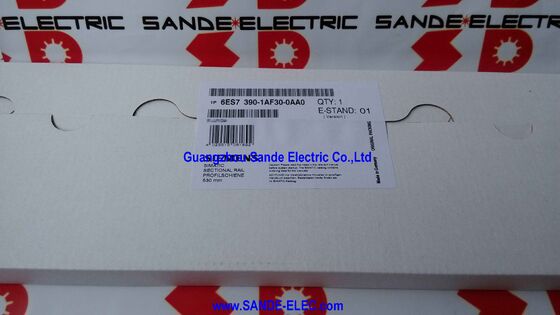

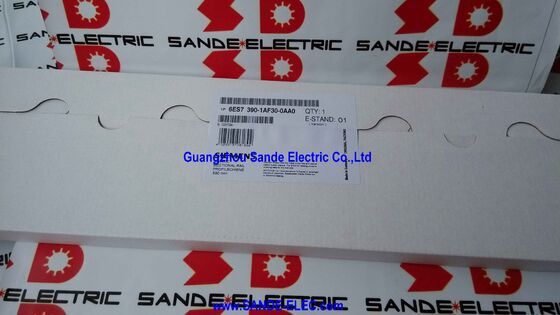

Siemens 6ES7390-1AF30-0AA0∙ SIMATIC S7-300 Montaj rayı ∙ 530 mm uzunlukta, doğrudan kabine montajı veya uzunlukta alan kesimi, topraklama terminali gereklidir

Genel bakış

BuSiemens 6ES7390-1AF30-0AA0SIMATIC S7-300 programlanabilir denetleyicisi için 530 mm montaj rayı, her S7-300 kurulumunun başladığı yapısal temel.Herhangi bir S7-300 modülü kontrol dolabının duvarına konmadan önceBu ray ilk giriyor.

Güç kaynağı, CPU, sinyal modülleri, iletişim işlemcileri ve fonksiyon modülleri, tümü bu rayın üzerine yapışır ve tam, işlevsel bir PLC istasyonu oluşturmak için arka plan otobüsü ile bağlanır.

S7-300 montaj rayı, genel bir DIN rayı değil, özel olarak tasarlanmış bir bileşendir.S7-300 ailesinin mekanik mimarisine özgüdür..

Modüller konumuna bağlanır, arka plan yuvaları üzerinden ipliklenmiş otobüs bağlantıları ile elektrikle bağlanır ve her modülün tabanındaki tutturma vidaları ile sabitlenir.

Ray, tüm modül montajını titreşim, termal döngü ve çalışan bir kontrol dolabının mekanik yükleri ile pozisyonda tutan mekanik sertliği sağlar.

530 mm uzunluğu, çoğu standart S7-300 konfigürasyonunu rahatça barındırır.Siemens, S7-300 montaj raylarını farklı istasyon boyutlarına uymak için çeşitli uzunluklarda sunar, ve maksimum yapılandırma istasyonları için 2000mm'ye kadar tam bir menzil.

530 mm ray, tipik bir orta aralık S7-300 istasyonuna CPU, güç kaynağı,ve standart DIN kabine sütun genişliklerinde altı ila sekiz sinyal modülü.

Ana Özellikler

S7-300 Montaj Rayı Neden Sadece DIN Rayı Değil?

S7-300 montaj rayı ile ilk kez karşılaşan mühendislerin sıkça sorduğu bir soru, panel üretim stokundan standart 35 mm DIN rayı kullanmak yerine neden ayrı sipariş edildiğidir.Cevap profildedir. S7-300 montaj rayı standart DIN 35mm TS rayı değildir..

Çapraz kesimi daha geniş ve daha yüksektir, S7-300 modül tabanlarının montaj sırasında bağlandığı daha alt bir kenarı içerir, daha sonra döndürülür ve tutma vidalarıyla pozisyonuna kilitlenir.

Bu profil ayrıca, arka düzlemde bulunan otobüs iletkenlerinin bitişik modüller arasında doğru bir şekilde hizalandırılmasını sağlayan otobüs bağlantısı yuvaları arasındaki hassas yatay mesafeyi korur.

Yanlış ray kullanmak – yüzeysel olarak benzer görünen bir ray bile – modül düzensizliği, eksik otobüs bağlantısı bağlantısı veya titreşim altında mekanik istikrarsızlık riskini taşır.

6ES7390-1AF30-0AA0, tüm standart S7-300 modül türleri için doğru raydır ve tüm S7-300 modül aralığındaki uyumluluğu garanti eder.

Demiryolunun Özel Uzunluğunu Kesmek

530 mm versiyonu gibi standart uzunluklu bir ray sipariş etmenin pratik avantajlarından biri, uygulamanın daha küçük bir istasyon gerektirdiği takdirde, site üzerinde daha kısa bir özel uzunluğa kesme seçeneğidir.

Ray, alüminyum alaşımdan yapılmıştır ve bir çubuk testeresi veya metal kesme dairesel testeresi ile temiz bir şekilde kesilebilir.

Kesim ucu keskin kenarları çıkarmak ve son pozisyonda modül hizalanmasını sağlamak için kabuklanmalıdır.

Bir projede birden fazla küçük S7-300 istasyonu inşa eden mühendisler genellikle tek bir daha uzun ray sipariş eder ve satın alma karmaşıklığını azaltarak her istasyon için gerekli uzunluklara keserler.

530 mm ray, bir standart istasyon veya tek parçadan kesilen iki daha kısa istasyon için yeterli malzeme sağlar.

Montaj Rayını Yerleştirmek

Montaj rayı, tüm S7-300 sisteminin doğru şekilde topraklanması için kabinin koruyucu topraklama sistemine (PE) bağlanmalıdır.Siemens, rayın zemin bağlantı noktalarına bağlanan ve PE iletkenini kabul eden özel topraklama terminal klipleri (ayrıca sipariş verilir) tedarik eder.

rayın alüminyum gövdesinin PE'yi kurulu her bir modüle modülün ray yüzeyi ile taban temasından geçirmesi.

Montaj rayının uygun şekilde topraklanması iki görevi yerine getirir: personel güvenliği (ray ve tüm kurulu modüller toprak potansiyelinde, preventing shock from insulation faults) and EMC performance (the rail provides a low-impedance earth reference for the high-frequency return currents generated by the S7-300's switching power supplies and digital electronics).

Sık Sorulan Sorular

S1: Bu 530 mm montaj rayı, S7-300'ün S5 serisinin selefi veya S7-1500 serisinin halefi modülleri ile kullanılabilir mi?

Hayır. S7-300 montaj rayı profili, S7-300 modülü geometrisine özeldir. SIMATIC S5 modülleri tamamen farklı bir montaj sistemini kullanır.SIMATIC S7-1500 modülleri farklı ve fiziksel olarak uyumsuz bir montaj rayı kullanır (S7-1500 rayı daha geniştir ve farklı bir klip-ve-kilitleme mekanizması kullanır).

6ES7390-1AF30-0AA0, ET 200M dağıtılmış I/O istasyonlarına monte edilen S7-300 modülleri de dahil olmak üzere S7-300 serisi modülleri ile özel olarak kullanılır.

S2: 530 mm rayda kaç S7-300 modülü monte edilebilir?

Modül sayısı, bireysel genişliklerine bağlıdır. Tipik bir S7-300 güç kaynağı modülü (PS307) 80 mm genişliğinde; bir CPU 315 80 mm genişliğinde;16 kanallı dijital I/O modülü (SM323 veya benzer) 40 mm genişliğinde.

Soldan güç kaynağı ve CPU ile başlayarak (iki 80 mm modülü = 160 mm), kalan 370 mm 530 mm ray yaklaşık sekiz ila dokuz 40 mm sinyal modülüne yer verir.Daha dar dar genişliğinde modüllere sahip, biraz daha fazla mümkündür; daha geniş işlev modülleri sayıyı azaltır.

Otobüs bağlantısı aralıkları da toplamda hesaba katılmalıdır.

S3: Aşamalı olarak kaldırma tarihi Ekim 2023'tü.

Aşamalı olarak çıkarma (PM400), Siemens'in ürünü aktif satışlardan çıkarmaya başladığını, ancak tedarik bitene kadar mevcut stoklardan göndermeye devam ettiğini gösterir.

Ürün hemen kullanılamaz ve endüstriyel artı pazarından süresiz olarak.

Daha geniş bağlam, SIMATIC S7-300 platformunun kendisinin satışın sonuna geçişi ve Siemens'in yeni tasarımların S7-1500 platformuna göç etmesini önermesidir.

Mevcut S7-300 sistemlerinin bakımı için montaj rayı geçerli bir yedek parça olarak kalır.

S4: Farklı montaj rayları kullanılarak birden fazla S7-300 istasyonu birbirine bağlanabilir mi?

Evet. Çok raflı S7-300 yapılandırmaları, tek raylı modül sayısını aşan daha büyük sistemler için standart bir mimaridir. Her ray bir raf oluşturur.

Racklar arayüz modülleri aracılığıyla bağlanmaktadırlar: master rack'taki IM 360 (gönderme) ve en fazla üç genişleme rack'ında IM 361 (karşılama) veya tek genişleme rack yapılandırmaları için IM 365 çiftleri.

Her rafın kendi montaj rayı, kendi güç kaynağı modülü ve kendi arayüz modülü vardır.

S5: Montaj rayı kendisinde herhangi bir elektrik sinyali taşır mı, yoksa tamamen mekanik mi?

Montaj rayı öncelikle mekanik bir bileşendir. Modüllerin yapısal desteğini sağlar, ancak profilinde herhangi bir sinyal veya güç ileticisi taşımamaktadır.

Yakın S7-300 modülleri arasındaki elektrik bağlantısı, otobüs bağlantıları (ayrı bileşenler,parça numaraları 6ES7390-0AA00-0AA0 veya benzer) her modülün arka panelindeki yuvalardan geçer ve arka düzlem otobüs bağlantılarını oluşturur.

Rayın tek elektrik fonksiyonu, PE ileticisi olarak yerleştirme terminalinden yerleştirilmiş tüm modüllere koruyucu toprak bağlantısını yüzey teması yoluyla dağıtmaktır.
