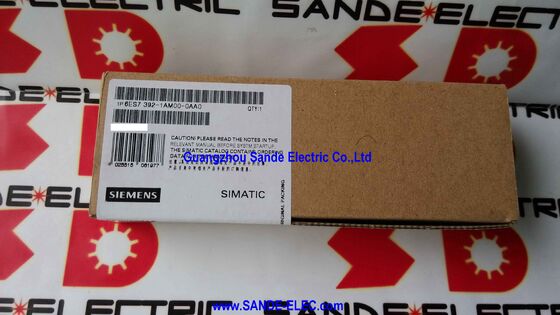

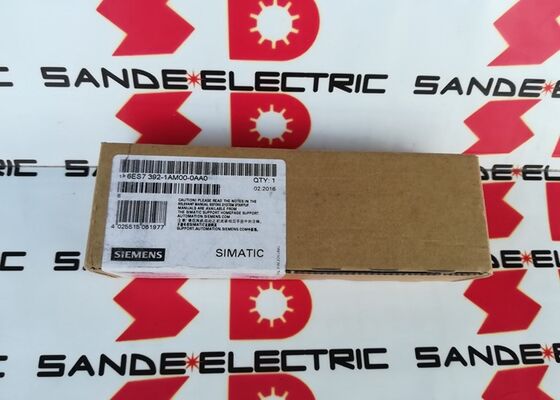

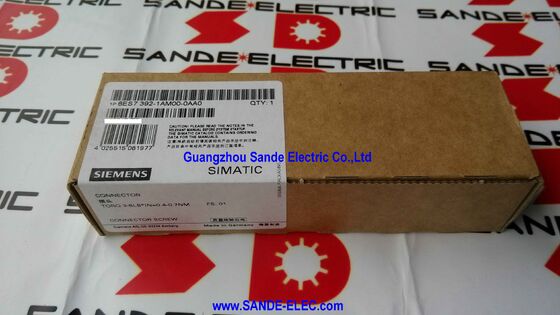

SIMATIC FRONT CONNECTOR 6ES7392-1AM00-0AA0 6ES7 392-1AM00-0AA0 6ES7392-1AMOO-OAAO

Siemens 6ES7392-1AM00-0AA0 | SIMATIC S7-300 Ön Konnektör — 40-Kutuplu, Vidalı Kontaklar, AWG 19–24, 0–60°C, 21.6×125×40.9mm

Genel Bakış

Siemens 6ES7392-1AM00-0AA0 SIMATIC S7-300 sinyal modülleri için 40 kutuplu ön konnektördür — S7-300'ün saha proses sinyallerini PLC sistemine bağlayan kablolama bileşenidir.

S7-300 mimarisinde, sinyal modülleri (sensör durumlarını okuyan ve aktüatörleri komutlandıran G/Ç kartları) iki parçalı montajlar olarak tasarlanmıştır: sinyal modülünün kendisi kabinette montaj rayında kalır ve ön konnektör — bu parça — tüm saha kablolarını taşır.

Ön konnektör, kabloları sağlam bir şekilde yerinde dururken çıkarılabilir ve yerine yeni veya onarılmış bir sinyal modülü takılabilir.

Ön konnektör ve kabloları, herhangi bir yeniden kablolama gerektirmeden yeni modüle tekrar takılır.

Modül ve kablolama konnektörü arasındaki bu ayrım, makine arıza süresini gerçekten azaltan S7-300 tasarım özelliklerinden biridir. Bu özellik olmadan, arızalı bir dijital çıkış modülünü değiştirmek, arızalı modülün terminallerinden kırk ayrı saha telini belirleyip çıkarmak, yeni modülü takmak ve her teli doğru terminal konumuna yeniden bağlamak anlamına gelirdi. Çıkarılabilir ön konnektör ile değiştirme işlemi birkaç dakika sürer: ön konnektörü çıkarın, modülü değiştirin, ön konnektörü tekrar takın.

40 kutuplu versiyon (bu parça), 40 G/Ç noktasına veya 40 terminal konumuna sahip S7-300 modülleriyle kullanılır.

Standart 32 kanallı dijital modüller ve birçok analog modül 40 kutuplu konnektörü kullanır. 20 kutuplu versiyon (6ES7392-1AJ00-0AA0 serisi) daha küçük 16 kanallı modüllerle kullanılır.

Anahtar Özellikler

Vidalı Kontaklar — Endüstriyel Ortamlarda Güvenilir Saha Kablolaması

6ES7392-1AM00-0AA0'da kullanılan vidalı kontak bağlantı yöntemi, bağlantı hızından ziyade uzun vadeli güvenilirlik ve bakım kolaylığının öncelikli olduğu endüstriyel PLC kablolaması için yerleşik bir standarttır.

40 terminal konumunun her biri, terminal yuvasına yerleştirilen bir teli kabul eder ve belirtilen 0.4–0.7 Nm torkla sıkıldığında teli sabitleyen bir vidaya sahiptir.

Vidalı kontaklar, endüstriyel kontrol kablolamasında kullanılan tipik sinyal kablolarını kapsayan AWG 19–24 (yaklaşık 0.14mm² ila 0.75mm²) tel kesit aralığını işler: kısa panel kablolama hatları için 0.5mm² tek damarlı, daha uzun sensör kablo hatları için 0.75mm² çok damarlı ve alan kısıtlı panellerde kompakt kablolama için 0.25mm².

Tel damarlarının vida altında yayılmasını önlemek için, özellikle ince telli esnek kablolar için önemli olan çok damarlı teller için yüksük uç kılıfları (Aderendhülsen) önerilir.

Alternatif bağlantı türü — yaylı itmeli kontaklar (6ES7392-1BM01-0AA0 yaylı konnektör varyantında kullanılır) — tork anahtarı olmadan daha hızlı kablolama hızı sunar, ancak vidalı tip, periyodik konnektör çıkarma ve yeniden takmanın beklendiği uygulamalarda tercih edilir, çünkü yaylı kontaklar birçok takma döngüsünden sonra ön yükünü kaybedebilir. Konnektörün bir kez kablolandığı ve yerinde kaldığı S7-300 kurulumlarının büyük çoğunluğu için her iki bağlantı türü de eşit derecede güvenilirdir.

Saha Kodlaması — Yeniden Kablolama Hatalarını Önleme

S7-300 ön konnektör, küçük renkli kodlama anahtarlarından oluşan bir saha kodlama sistemi içerir; bu anahtarlar konnektör gövdesine ve ilgili modül yuvasına takılabilir. Bir konnektör belirli bir modül tipine kodlandıktan sonra, yalnızca eşleşen koda sahip bir modüle — veya kodlanmamış bir modüle — takılabilir.

Bu, bakım sırasında örneğin 24V dijital giriş modülü için kablolanmış bir konnektörün yanlışlıkla 24V dijital çıkış modülüne yeniden takılmasını önler, bu da potansiyel olarak zararlı sonuçlara yol açarak saha aktüatör voltajlarını giriş terminal devrelerine bağlar.

Kodlama, devreye alma mühendisi tarafından uygulanır: konnektör ilk kez doğru modülüne takıldıktan sonra kodlama anahtarı ayarlanır.

Daha sonra modül bakımı için konnektör çıkarılırsa, konnektördeki kod, yalnızca doğru modül tipine yeniden takılabilmesini sağlar.

Çıkarılabilir Ön Konnektör — Uygulamada Bakım Avantajı

Üretim ortamında bir sinyal modülü arızalandığında, çıkarılabilir ön konnektörün bakım avantajı somutlaşır. Bir paketleme makinesindeki 32 kanallı bir dijital giriş modülünü düşünün; bu modül, makinenin mekaniği boyunca 28 yaklaşım sensörünün durumlarını okur.

Bu modül dahili bir arıza geliştirirse, arızalı modül değiştirilmelidir.

Çıkarılabilir konnektör olmadan, bakım prosedürü şunları içerir: istasyonu kapatma (veya destekleniyorsa sıcak değiştirme prosedürlerini kullanma), 32 terminaldeki 28 ayrı sensör kablosunu artı güç kaynağı kablolarını belirleme, her kablonun terminal konumunu not alma (veya yeniden okuma), tüm kabloları çıkarma, yeni modülü takma ve tüm kabloları doğru konumlarına yeniden bağlama — genellikle 45 dakika ila bir saat dikkatli çalışma, kablolama etiketlemesi belirsizse daha uzun sürer.

Çıkarılabilir ön konnektör ile prosedür şöyledir: istasyonu kapatın, konnektör mandalına basın, konnektörü serbest bırakın (kablolar takılı kalır), yeni modülü takın, konnektörü tekrar yerine takın.

Geçen süre: genellikle beş dakikanın altında. Makine üretime döner; kablolama dokunulmadan kalır ve yeniden bağlama hatalarından arınmış olur.

SSS

S1: 40 kutuplu ön konnektör 20 kutuplu versiyondan nasıl farklıdır ve hangisi S7-300 modülleri her birini kullanır?

40 kutuplu konnektör (bu parça, 6ES7392-1AM00-0AA0), 40 terminal konumuna sahip S7-300 modülleriyle kullanılır — tipik olarak 32 kanallı dijital giriş veya çıkış modülleri (SM321/SM322/SM323) ve çoğu analog giriş ve çıkış modülü (SM331/SM332).

20 kutuplu konnektör (6ES7392-1AJ00-0AA0 serisi), 20 terminal konumuna sahip daha küçük modüllerle kullanılır — tipik olarak 16 kanallı dijital modüller.

Her S7-300 modülü için gereken belirli ön konnektör tipi, modülün veri sayfasında ve SIMATIC S7-300 Modül Özellikleri kılavuzunda belirtilir.

S2: Arızalı bir S7-300 modülünü değiştirirken ön konnektör yeniden kullanılabilir mi?

Evet — çıkarılabilir ön konnektör tasarımının temel amacı budur. Tüm saha kablolarına sahip konnektör, arızalı modülden çıkarılıp saha kablolarını bozmadan değiştirme modülüne tekrar takılabilir.

Konnektördeki kontaklar tekrarlanan takma ve çıkarma döngüleri için tasarlanmıştır. Yeniden takmadan önce hem konnektörün hem de modülün eşleşen arayüzünün kontak yüzeylerini incelemek ve kodlamanın (uygulandıysa) hala sağlam ve doğru eşleştiğini doğrulamak iyi bir uygulamadır.

S3: Ön konnektörün kabul edebileceği maksimum tel kesiti nedir ve yüksükler gerekli midir?

6ES7392-1AM00-0AA0, AWG 19–24 aralığında, yaklaşık 0.14mm² ila 0.75mm² iletkenleri kabul eder. Katı (tek damarlı) tel için, bu aralıkta yüksükler olmadan doğrudan sonlandırma kabul edilebilir.

Çok damarlı tel için Siemens, vida kontağı altında damar yayılmasını önlemek için yüksükler (uç kılıfları) kullanılmasını önerir — bu, zamanla güvenilir teması sürdürür ve kaçak tel damarlarından kaynaklanan terminaller arası kısa devre riskini azaltır. Yerleştirme için sıyrılmış tel uzunluğu 6mm'dir.

S4: Ürün Ekim 2023'ten beri kullanımdan kalkıyor. Ne kadar süreyle mevcut olacak ve yeni projeler için alternatif nedir?

Kullanımdan kalkma (PM400) genellikle Siemens'in ürünü mevcut üretim stoklarından geçiş dönemi için — genellikle bir ila iki yıl — doğrudan Siemens'ten temin edilemez hale gelmeden önce tedarik etmeye devam ettiği anlamına gelir. Bundan sonra, endüstriyel artık ve dağıtım kanalı tedariki devam eder.

Daha geniş bağlam, S7-300 platformunun kendisinin S7-1500 lehine kullanımdan kaldırıldığıdır.

Yeni kontrol sistemi tasarımları için Siemens, S7-1500'ü kendi ön konnektör serisiyle birlikte önerir. Yedek ön konnektör gerektiren mevcut S7-300 kurulumları için, 6ES7392-1AM00-0AA0 mevcut distribütörlerden temin edilebildiği sürece tedarik edilmelidir.

S5: Ön konnektör, modül montaj rayında takılıyken kablolama yapılabilir mi, yoksa önce çıkarılması gerekir mi?

S7-300 ön konnektör her iki konfigürasyonda da kablolama yapılabilir — modüle ray üzerinde takılı (yerinde kablolama) veya modülden çıkarılıp tezgahta kablolama.

Kabin içi kablolama, ilk kurulum sırasında genellikle daha uygundur, çünkü konnektör, terminalleri erişilebilir bırakırken onu yerinde tutan bir "kablolama konumu"nda modüle kısmen takılabilir.

Kablolama tamamlandıktan sonra, konnektör tamamen yerine itilir ve kilitlenir. Kabin alanı kısıtlı olduğunda veya modülleri monte etmeden önce birden fazla konnektörü önceden kablolarken tezgah kablolaması bir seçenektir.
