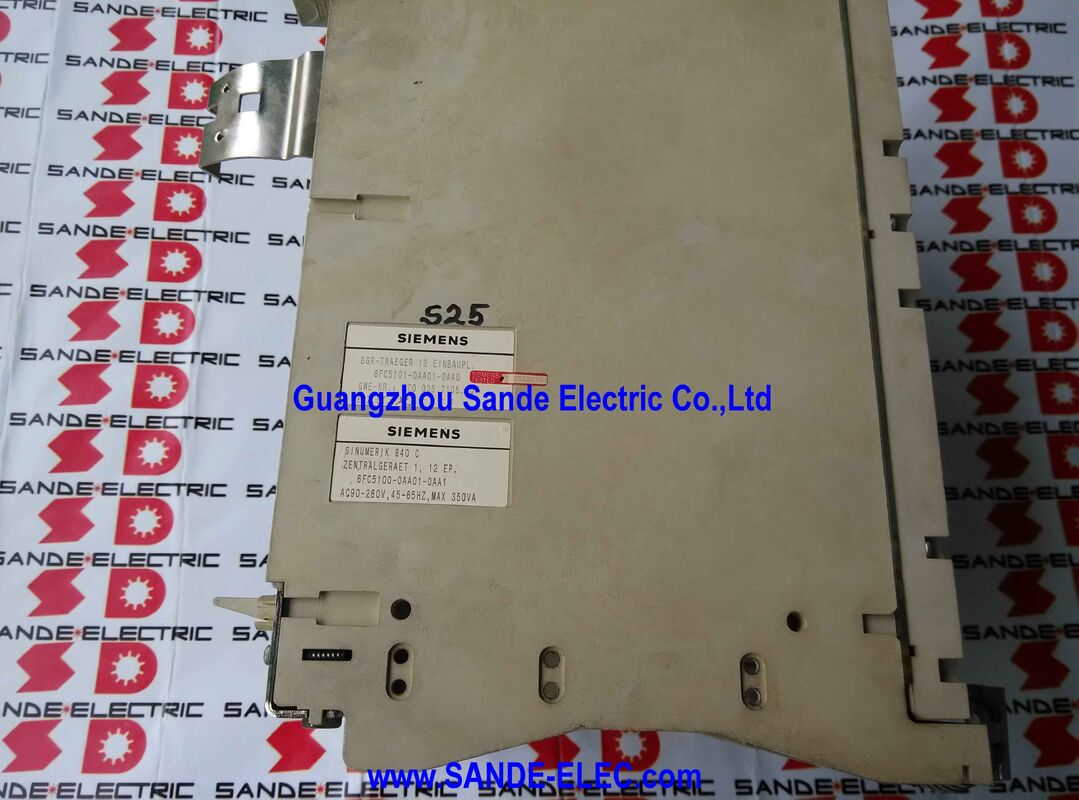

SINUMERIK Merkezi Denetimcisi 6FC5101-0AA01-0AA0 6FC5 101-0AA01-0AA0 6FC51O1-OAAO1-OAAO

Siemens 6FC5101-0AA01-0AA0 | SINUMERIK 840C/840CE Merkezi Kontrol Ünitesi 1 — 12 Yuvalı Raf, Donatılmamış (Modülsüz), Üretimden Kaldırılmış Yedek Parça

Genel Bakış

Siemens 6FC5101-0AA01-0AA0 , SINUMERIK 840C CNC kontrol sisteminin fiziksel omurgasını oluşturan SINUMERIK 840C Merkezi Kontrol Ünitesi 1 — 12 yuvalı raf kasasıdır.

840C, 1990'ların başından 2000'lere kadar Siemens'in amiral gemisi CNC kontrol platformuydu, Siemens'in CNC ürün yelpazesinin üst segmentini oluşturuyordu ve yüksek performanslı işleme merkezlerinde, esnek üretim hücrelerinde, çok eksenli tornalama/frezeleme merkezlerinde ve diğer zorlu CNC uygulamalarında yaygın olarak kullanıldı.

Dünya çapındaki üretim tesislerinde binlerce 840C donanımlı makine hala üretimde hizmet vermektedir ve bu sistemlerin bakımı, raf kasasının kendisi de dahil olmak üzere her seviyede donanıma erişim gerektirir.

"Donatılmamış" ibaresi önemlidir: 6FC5101-0AA01-0AA0, çıplak raf yapısıdır — arka panel veri yolu, yuva kılavuzları, ön panel konektörleri ve montaj donanımı ile alüminyum ve çelik kasadır — 840C'yi işlevsel hale getiren modül kartları olmadan.

Güç kaynağı, NC işlemcisi, CSB, PLC CPU, arayüz modülleri ve eksen kartları bu kasaya takılır ancak ayrı olarak sipariş edilir ve yönetilir.

Yakından ilişkili 6FC5100-0AA01-0AA1 (hafif parça numarası farkına dikkat edin), güç kaynağı, CSB ve PLC CPU 135WD'nin zaten takılı olduğu eşdeğer raftır.

Pratik bakım açısından, donatılmamış raf belirli bir ihtiyacı karşılar: 840C Merkezi Kontrol Ünitesi 1'in kasası fiziksel hasar görmüşse — arka panel konektörleri hasarlı, raf yapısı çatlak, kart kılavuzları korozyona uğramış — ancak takılı modüller hala işlevselse, donatılmamış raf, bakım mühendisinin çalışan modülleri hasarlı kasadan yeni rafa aktarmasına olanak tanır, böylece pahalı modül kartlarını değiştirmeden sistemi eski haline getirir.

Anahtar Özellikler

SINUMERIK 840C Mimarisi — Merkezi Kontrol Ünitesi 1 Neleri Barındırır

SINUMERIK 840C, bir veya daha fazla merkezi kontrol ünitesi rafı etrafında organize edilmiş modüler bir CNC kontrol sistemidir. Tam bir 840C kurulumunda, Merkezi Kontrol Ünitesi 1 (bu raf), kritik sistem kartlarını barındıran birincil raftır:

Güç Kaynağı (PS): AC şebeke girişini, takılı tüm kartlar için gereken regüle voltajlara dönüştürür — tipik olarak çeşitli mantık ve analog devreler için +5V, ±15V ve +24V. En soldaki yuva konumuna takılır.

CSB (Merkezi Hizmetler Kartı): Raf için sistem veri yolu yönetimi, saat dağıtımı ve kartlar arası iletişim altyapısını sağlar.

CSB, arka paneli sadece pasif bir konektör dizisi olmaktan çıkarıp işlevsel bir iletişim altyapısı haline getiren karttır.

PLC CPU (135WD veya benzeri): Makinenin yardımcı kontrol mantığını çalıştıran entegre SIMATIC S5-135WD PLC işlemcisi — takım değiştiriciyi, soğutma sistemini, güvenlik kilidi izlemeyi ve NC (sayısal kontrol) işlemcisinin PLC'ye devrettiği tüm ikili makine fonksiyonlarını yönetir.

NC İşlemci Kartları: İnterpolasyon hesaplamalarını, eksen pozisyon kontrol algoritmalarını ve parça programı yorumlamasını yürüten sayısal kontrol işlemci kartları.

Belirli NC işlemci yapılandırması, makine için yapılandırılan eksen ve kanal sayısına bağlıdır.

Arayüz Kartları: G/Ç kartları, enkoder arayüz kartları, ölçüm devresi kartları ve kalan yuvaları kaplayan diğer uygulamaya özel kartlar.

Merkezi Kontrol Ünitesi 1'in 12 yuvalı kapasitesi, tipik bir yüksek eksen sayılı SINUMERIK 840C kurulumunu barındırır.

12'den fazla yuva gerektiren makineler, birincil rafa ara raf veri yolu bağlantılarıyla bağlanan ek Merkezi Kontrol Ünitesi rafları (Kontrol Ünitesi 2, Kontrol Ünitesi 3) kullanır.

840C vs 840CE — Kasanın Destekledikleri

SINUMERIK 840C ve 840CE, bu raf kasası dahil olmak üzere aynı donanım platformunu paylaşır, ancak iş mili ve sürücü sistemi yeteneklerinde farklılık gösterir:

840C standart yapılandırmadır — standart SINUMERIK 840C arayüz mimarisi aracılığıyla SIMODRIVE 611 servo ve iş mili sürücüleriyle kullanım için tasarlanmıştır.

840CE (Gelişmiş), 840C'yi gelişmiş sürücü arayüzlerine sahip SIMODRIVE 611 desteği, genişletilmiş iş mili kontrol özellikleri ve daha karmaşık makine yapılandırmaları için isteğe bağlı ek eksen kanalları ile genişletir.

"CE" ibaresi, belirli ihracat odaklı ve gelişmiş işlevli varyantlar için kullanılmıştır.

Her iki sistem de aynı mekanik raf kasasını, arka paneli ve temel modül setini kullanır.

Donanım farklılaşması, yüklenen belirli modül yapılandırmasındadır — NC işlemci ve PLC kartlarındaki yazılım ve yapılandırma, sistemin 840C veya 840CE olarak çalışıp çalışmadığını belirler.

Raf Bakımı — Kasanın Kendisi Değiştirildiğinde

840C merkezi kontrol ünitesindeki elektronik modüller en sık onarım veya değişim gerektiren öğeler olsa da, raf kasasının kendisi belirli durumlarda değişim gerektirebilir:

Arka panel konektörü hasarı: Arka paneldeki altın kontaklı veri yolu konektörleri, birçok bakım döngüsü boyunca modül kartlarını alır ve bırakır.

Yüksek frekanslı bakım ortamlarında veya bir modül yanlış hizalanmış bir yuvaya zorlandığında, arka panel konektörleri hasar görebilir. Arka panel konektörü hasarı meydana geldiğinde, tüm rafın elektriksel güvenilirliği tehlikeye girer — kasayı değiştirmek doğru çözümdür.

Raf korozyonu veya kirlenme hasarı: CNC kabininin soğutma sıvısı buharına, metal işleme talaşlarına veya temizlik sıvılarına karşı yetersiz sızdırıldığı atölyelerde, raf kasası yapısı, modül yuvalarının artık güvenli mekanik montaj sağlamayacak kadar korozyona uğrayabilir.

Titreşim sırasında modül kartlarının konumunu değiştirmesine neden olan korozyona uğramış bir kasa, teşhisi son derece zor olan aralıklı temas arızalarına neden olur.

Fiziksel darbe: Kabin kazaları, nakliye hasarı veya yanlış kullanım, rafın yuva kılavuzlarını fiziksel olarak bükebilir veya çizebilir, modüllerin doğru şekilde oturmasını engelleyebilir.

Tüm bu durumlarda, 6FC5101-0AA01-0AA0 donatılmamış kasa, takılı modül kartlarına yapılan yatırımı korurken yapısal değişimi sağlar.

SSS

S1: 6FC5101-0AA01-0AA0 ile 6FC5100-0AA01-0AA1 arasındaki fark nedir?

6FC5100-0AA01-0AA1 (hafif farklı temel parça numarası öneki: -5100 vs -5101), güç kaynağı, CSB ve PLC CPU 135WD takılı olarak teslim edilen tam donanımlı Merkezi Kontrol Ünitesi 1'dir. 6FC5101-0AA01-0AA0 ise sadece donatılmamış kasadır — herhangi bir takılı modül olmadan gelir.

Donatılmamış versiyon, hasarlı bir kasadan çalışan modüllerin aktarıldığı durumlarda uygundur. Sıfırdan bir 840C sistemi yeniden oluştururken veya yapılandırırken, donanımlı versiyon veya ayrı olarak temin edilen modüller gereklidir.

S2: SINUMERIK 840C Kontrol Ünitesi 2 veya Kontrol Ünitesi 3 rafındaki modüller bu Kontrol Ünitesi 1 kasasına takılabilir mi?

Fiziksel arka panel konektörü ve yuva boyutları, 840C merkezi kontrol ünitesi raf ailesi boyunca tutarlıdır — Kontrol Ünitesi 2 veya Kontrol Ünitesi 3 yuvaları için tasarlanmış kartlar, Kontrol Ünitesi 1 yuvalarına fiziksel olarak uyar.

Ancak, belirli kartların mantıksal konumu (özellikle PS güç kaynağı, CSB ve belirli ayrılmış yuva konumlarını kaplayan kartlar) SINUMERIK 840C donanım yapılandırmasında tanımlanır ve kontrol rafı konumları arasında kart karıştırmak, kart adres ayarlarını, jumper yapılandırmalarını ve arka panel yuva atamalarını doğrulamak için 840C planlama kılavuzuna dikkatlice çapraz referans yapmayı gerektirir.

S3: Yuva sayısı sınırlaması nedir ve bir 840C yapılandırması 12'den fazla yuva gerektirirse ne olur?

Kontrol Ünitesi 1 rafı 12 modül yuvası sağlar. Belirli bir makine yapılandırması — yüksek eksen sayısı, birden fazla kanal, kapsamlı G/Ç — 12 yuva pozisyonundan fazlasını gerektirdiğinde, 840C sistemi Kontrol Ünitesi 1'e bağlanan Kontrol Ünitesi 2 (18 yuva + 3 AT yuvası ile 6FC5101-0AB02-0AA0) ve gerekirse Kontrol Ünitesi 3 rafları eklenerek genişler.

Belirli 840C yapılandırması için planlama kılavuzu, hangi kartların Kontrol Ünitesi 1'de olması gerektiğini ve hangilerinin ek raflara dağıtılabileceğini belirtir.

S4: SINUMERIK 840C hala Siemens tarafından destekleniyor mu ve yedek parça durumu nedir?

SINUMERIK 840C platformu Siemens tarafından uzun yıllardır üretilmemektedir, ancak Siemens, eski platformlar için "Endüstriyel Hizmetler" olarak adlandırdığı hizmetleri sağlar — belirli süreler için yedek parça bulunabilirliği ve onarım hizmetleri.

840C makineleri işleten son kullanıcılar için birincil yedek parça kanalları, Siemens'in kendi yedek parça lojistiği (henüz stoklarında bulunan bileşenler için), yenilenmiş 840C modüllerini stoklayan özel SINUMERIK onarım hizmetleri ve endüstriyel ikinci el piyasasıdır.

Raf kasası — elektronik bir bileşen yerine mekanik bir bileşen olarak — modül kartlarına kıyasla ikinci el piyasasında nispeten daha kolay bulunur.

S5: SINUMERIK 840C'nin halefi nedir ve 840C'nin motorları ve sürücüleri yeniden kullanılarak bir yükseltme yapılabilir mi?

Siemens'in SINUMERIK 840C'nin halefi olarak belirlediği sistem SINUMERIK 840D sl (Solution Line) ve daha yakın zamanda SINUMERIK ONE platformudur.

840C'den 840D sl'ye geçiş genellikle CNC kontrol elektroniğini tamamen değiştirir — merkezi kontrol ünitesi rafı ve tüm kartları 840D sl donanımıyla değiştirilir — ancak SIMODRIVE 611 servo ve iş mili sürücüleri, uygun sürücü yazılımı güncellemeleriyle genellikle korunabilir.

Motor ve enkoder sistemleri genellikle uyumludur. Makinenin mekanik yapısı, eksen geometrisi ve saha kabloları ile konektörlerin servisi, iyi planlanmış bir geçişte korunabilir, bu da elektronik değişimi tam bir makine yeniden yapımı olmadan uygulanabilir hale getirir.
