Siemens 6FC5370-1AM00-0AA0 | SINUMERIK 808D Freze PPU141.1 — Panel İşlem Birimi, 3'e Kadar Besleme Ekseni + 1 İş Mili, SINAMICS V60 Arayüzü, İngilizce Düzen, 4.1kg

Genel Bakış

Siemens 6FC5370-1AM00-0AA0 , maliyet-hassasiyetli makine aletleri uygulamalarına profesyonel düzeyde CNC yeteneği getirmeyi amaçlayan Siemens'in giriş seviyesi CNC kontrol platformu olan SINUMERIK 808D için PPU141.1 freze varyantıdır.

PPU (Panel İşlem Birimi) konsepti, CNC kontrolcüsünü, operatör ekranını, makine klavyesini ve G/Ç arayüzlerini tek bir kompakt birimde paketleyerek doğrudan makine aleti paneline monte edilmesini sağlar.

Ayrı bir rafa monte CNC bilgisayar, ayrı bir HMI ekran ünitesi yoktur — PPU141.1, ön yüzüyle birlikte tam CNC ünitesidir.

SINUMERIK aile hiyerarşisinde, 808D karmaşıklık ve fiyat açısından 828D ve 840D sl platformlarının altında yer alır, ancak temel SINUMERIK programlama dilini ve G-kodu yapısını paylaşır.

828D veya 840D programlamasına aşina bir operatör, farklı bir G-kodu lehçesi üzerinde ek eğitim gerektirmeden 808D ile çalışır. 808D için tasarım yapan bir makine üreticisi, SINUMERIK serisi genelinde geçerli olan aynı DIN 66025 / ISO 6983 programlama kurallarını kullanarak parça programları ve makine döngüleri yazar — makine üreticileri üretim tesislerinde birden fazla Siemens CNC platformu kullanan müşterilere hizmet verdiğinde önemli bir pratik avantajdır.

Freze varyantı (sipariş numarasında -AM), işleme merkezleri ve freze makineleri için yapılandırılmıştır — standart dikey işleme merkezi konfigürasyonunu kapsayan üç doğrusal besleme eksenini (X, Y, Z) ve bir iş mili kanalını destekler.

Tornalama varyantı (-AT), torna uygulamaları için iki besleme eksenini ve bir iş milini destekler.

Bu ayrım, donanımda değil, PPU'nun önceden yüklenmiş yazılım yapılandırmasında uygulanır — aynı PPU141.1 donanımı, sipariş numarası son ekine bağlı olarak freze veya tornalama yazılım yapısını çalıştırır.

Anahtar Özellikler

Sistem Mimarisi — PPU + MCP + Sürücüler

SINUMERIK 808D kontrol sistemi, birlikte çalışan üç ana bileşen olarak yapılandırılmıştır:

PPU141.1 (bu ünite): NC (Sayısal Kontrol) işlemcisini, PLC'yi, sürücü ayar noktası çıkışlarını, enkoder girişlerini ve tüm makine G/Ç arayüzlerini içerir. PPU'nun ön yüzü operatör ekranını ve CNC klavyesini sunar.

Mühendis, makine eksenlerini devreye alır, makine verilerini girer ve PPU'nun arayüzü aracılığıyla parça programları yazar.

MCP (Makine Kontrol Paneli, 6FC5303-0AF35-0AA0): Makine operatörünün fiziksel kontrol düğmelerini sağlayan PPU'ya bağlanan ayrı bir panel ünitesi — iş mili başlatma/durdurma, besleme tutma, döngü başlatma, acil durdurma ve mod seçimi. MCP, standart bir arayüz üzerinden PPU ile iletişim kurar.

Sürücüler: PPU, ayar noktası kabloları aracılığıyla eksen ve iş mili sürücülerine hız ayar noktaları çıkışları verir.

Besleme eksenleri için, SINAMICS V60 Kontrollü Güç Modülleri (CPM6.1), 5m, 7m veya 10m ayar noktası kabloları (6FC5548 serisi) aracılığıyla bağlanan 808D sistemleri için Siemens'in belirlenmiş sürücüsüdür.

İş mili için, analog ayar noktası girişine sahip herhangi bir invertör veya servo iş mili sürücüsü, iş mili ayar noktası kablosu (6FC5548-0BA05 serisi) aracılığıyla bağlanabilir.

Dijital G/Ç — Makine Entegrasyonu ve PLC

PPU141.1, makinenin yardımcı kontrol mantığını yürüten entegre bir PLC içerir — soğutma pompası kontrolü, takım değiştirici dizileri, kapı kilidi izleme, ayna ve punta kontrolü, güvenlik fonksiyonları ve operatör paneli tepkisi.

PLC programı, NC ile aynı işlemci üzerinde çalışır ve standart SINUMERIK 808D PLC aracı kullanılarak merdiven diyagramında programlanır.

PLC'nin etkileşimde bulunduğu fiziksel G/Ç, PPU'nun G/Ç arayüzleri aracılığıyla bağlanır:

Dijital girişler (X100, X101, X102), sensörlerden, limit anahtarlarından, güvenlik rölesi kontaklarından, makinedeki operatör basmalı düğmelerinden ve PLC programının okuması gereken diğer ikili alan sinyallerinden 24V DC sinyalleri alır.

Dijital çıkış arayüzleri (X200, X201), kanal başına 250mA'ya kadar 24V DC yükleri sürer — röle bobini kontrolü, solenoid valf pilotları, gösterge ışıkları ve benzeri aktüatörler için yeterlidir.

Hızlı G/Ç arayüzü (X21), PLC tarama döngüsünün altında zamanlama hassasiyeti gerektiren NC kontrollü sinyaller için yüksek hızlı giriş ve çıkış kanalları sağlar — atlama girişi (takım uzunluğu ölçüm probu için), iş mili aşımı için NC çıkışı ve diğer zaman açısından kritik makine fonksiyonları.

RS232 Arayüzü — Veri Aktarımı ve Dokümantasyon

PPU141.1 üzerindeki RS232 seri arayüzü, CNC programlarını bir PC'ye ve PC'den aktarmak, bir seri HMI terminali bağlamak veya diğer seri cihazlarla arayüz oluşturmak için standart bir PC uyumlu seri bağlantı sağlar.

Makine aleti uygulamasında, RS232 bağlantı noktası DNC (Doğrudan Sayısal Kontrol) bağlantısı olarak hizmet eder — bir PC veya atölye bilgisayarı, parça programları kütüphanesini depolar ve her üretim işi için makineye aktarır, karmaşık veya büyük parçalar için makine klavyesinde programları manuel olarak girme ihtiyacını ortadan kaldırır.

RS232 bağlantı noktası yapılandırması — baud hızı, veri bitleri, durdurma bitleri, parite — makine verilerinde ayarlanır ve bağlı PC DNC yazılımının veya diğer cihazın ayarlarıyla eşleşmelidir. Çoğu modern PC, RS232 yerel bağlantı noktaları artık iş dizüstü bilgisayarlarında standart olmadığı için bir USB-RS232 adaptörü gerektirir ve adaptör seçimi, daha yüksek baud hızlarında iletişim güvenilirliğini etkiler.

SSS

S1: 808D freze varyantı 3'e kadar besleme eksenini destekler. Dördüncü bir eksen (döner tabla gibi) eklenebilir mi?

Temel 808D freze yazılımı üç besleme eksenini destekler. Dördüncü eksen gerektiren makineler için Siemens, kontrolü dördüncü bir servo eksenine genişleten bir yazılım seçeneği ("ek eksen") sunar, bu da döner (A, B veya C) veya ek doğrusal eksen olarak işlev görebilir.

Bu seçenek, makine verilerine girilen bir yazılım lisans anahtarı aracılığıyla etkinleştirilir — donanım değişikliği gerekmez. PPU141.1'in donanımı, ek eksen için fiziksel ayar noktası çıkışını ve enkoder girişini zaten içerir; dördüncü kanalı etkinleştiren yazılımdır.

S2: 6FC5370-1AM00-0AA0 PPU141.1, SINAMICS V60 dışındaki sürücülerle kullanılabilir mi?

Evet. PPU141.1, her besleme ekseni için analog ±10V hız ayar noktaları çıkışı verir ve artımlı enkoder geri beslemesini okur — farklı üreticilerin birçok servo sürücü amplifikatörü tarafından kullanılan aynı arayüzdür.

Ayar noktası kablosu (6FC5548-0BA05 serisi), PPU'nun ayar noktası çıkışını sürücünün hız referans girişine bağlar ve motorun artımlı enkoderinden gelen enkoder kablosu PPU'nun enkoder girişine geri beslenir.

±10V analog hız referansını kabul eden ve kontrollü motoru artımlı enkoder geri beslemesi (TTL uyumlu A/B/Z sinyalleri) sağlayan herhangi bir sürücü, PPU141.1 ile çalışabilir. SINAMICS V60, 808D sistemi için Siemens'in önerilen ve test edilmiş sürücüsüdür, optimize edilmiş uyumluluk ve devreye alma desteği sağlar.

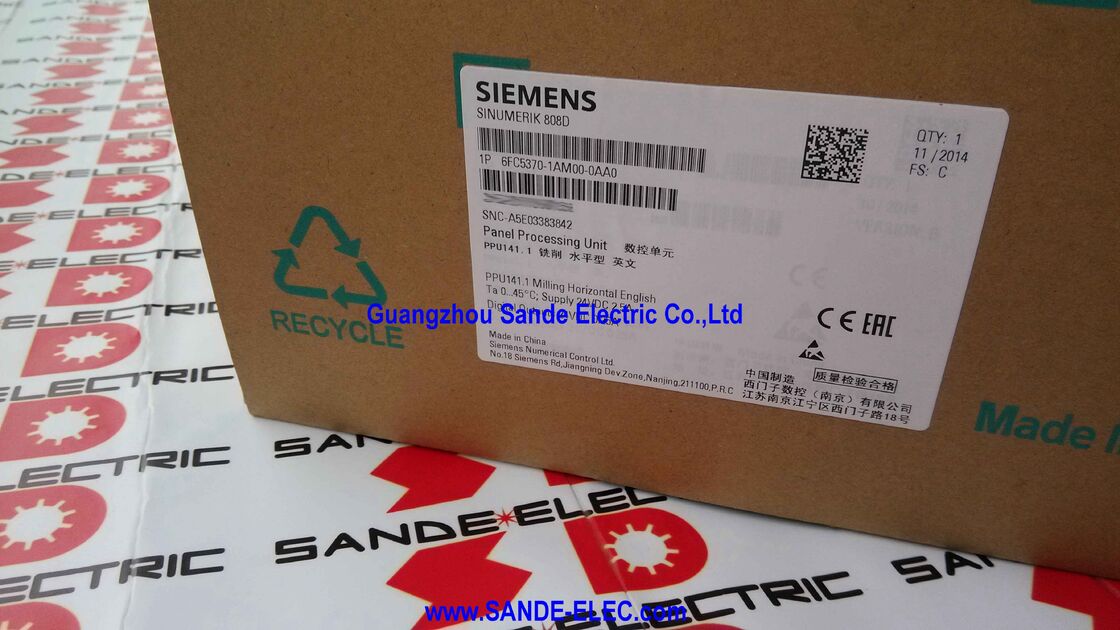

S3: PPU, 4.1 kg ağırlığında ve Çin'de üretilmiş olarak listelenmiştir. Bu orijinal bir Siemens ürünü mü?

Evet. 6FC5370-1AM00-0AA0, Siemens'in Çin'deki üretim tesisinde üretilen bir Siemens OEM ürünüdür — Asya ve maliyet-hassasiyetli küresel makine aleti pazarına yönelik Siemens ürünleri için yaygın bir üretim yeridir.

-0AA0 son eki, uluslararası pazarlar için İngilizce sürümü belirtir.

Aynı PPU donanımı, özellikle Çin iç pazarı için Çince karakter düzeni sürümünde (6FC5370-1AM00-0CA0) de üretilmektedir.

Her iki sürüm de Siemens'in küresel teknik destek ve dokümantasyon altyapısı tarafından desteklenen orijinal Siemens SINUMERIK 808D bileşenleridir.

S4: SINUMERIK 808D için PLC programları yazmak için hangi yazılım kullanılır?

SINUMERIK 808D'nin PLC'si, Siemens'in her sistemle birlikte sağladığı SINUMERIK 808D Toolbox yazılımına dahil olan merdiven diyagramı düzenleyicisi kullanılarak programlanır.

Toolbox, bir Windows PC üzerinde çalışır ve PLC programlama ortamını, makine veri düzenleyicisini, parça programı düzenleyicisini ve sürücü arayüzlerini ve G/Ç atamalarını ayarlamak için yapılandırma araçlarını içerir.

Programlar Toolbox'ta derlenir ve RS232 bağlantı noktası veya USB bellek çubuğu aracılığıyla PPU'ya indirilir.

808D'nin PLC'si STEP 7 veya TIA Portal ile uyumlu değildir — 808D platformu için özel olarak tasarlanmış basitleştirilmiş bir PLC ortamı kullanır.

S5: PPU141.1, kontur frezeleme programları için DXF dosyası içe aktarmayı mı destekliyor, yoksa yalnızca manuel G-kodu girişini mi destekliyor?

SINUMERIK 808D'nin parça programı girişi öncelikle PPU'daki klavye aracılığıyla veya bir PC'de yazılmış programların indirilmesiyle yapılır. DXF içe aktarma — CAD geometri dosyalarını okuma ve kontur verilerinden otomatik olarak NC programları oluşturma yeteneği — temel 808D yazılımının standart bir özelliği değildir.

CAM tarafından oluşturulan programlar gerektiren karmaşık frezeleme konturları için tipik iş akışı, G-kodunu bir PC tabanlı CAM sisteminde (Mastercam, Fusion 360, HSMWorks vb.) oluşturmak ve sonuçta ortaya çıkan NC program dosyasını RS232 veya USB bellek çubuğu aracılığıyla 808D'ye aktarmaktır.

808D'nin standart paketteki kontur programlama yetenekleri, cep frezeleme, delme ve döngü destek fonksiyonları aracılığıyla standart kontur işlemleri için döngüleri kapsar.
