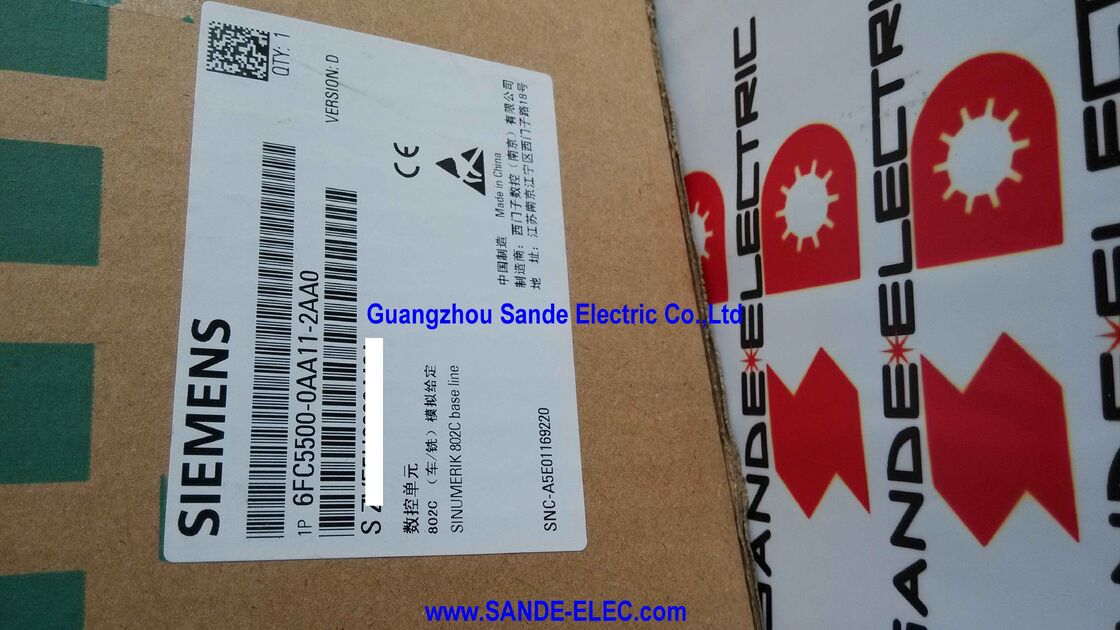

Dijital kontrol sistemi 6FC5500-0AA11-2AA0 6FC5 500-0AA11-2AA0 6FC55OO-OAA11-2AAO

Siemens 6FC5500-0AA11-2AA0 500.000 SINUMERIK 802C Temel Çizgi Tam CNC Temel Paketi, 3 Analog Sürücü + 1 Fil, 48/16 DI / O, Operatör Panosu + MCP, Araç Kutusu ve Günlük

Genel bakış

BuSiemens 6FC5500-0AA11-2AA0SINUMERIK 802C Base Line temel paketi ¢ Siemens'in CNC pazarının mutlak en düşük segmentine girmesi,Yüksek seviyeli SINUMERIK platformlarının maliyeti veya karmaşıklığı olmadan en basit makine alet uygulamalarına gerçek CNC kontrolünü getirmek için tasarlanmıştır.

"2AA0" takmacası, bunu 802C Temel Hattı'nın Çin pazarı sürümü olarak tanımlarken, işlev ve içerik dünya çapındaki -1AA0 sürümüyle aynıdır.

Bir CNC sistemi olarak çalışması için gereken her şey bu pakette.

Operatör Kontrol Paneli, CNC işlemcisini, PLC'yi, ekranı, klavyeyi ve Makine Kontrol Paneli'ni tek bir kompakt montajda birleştiriyor. Ayrı raf, ayrı monitör yok.Montaj ve kablo için ayrı bir kontrol ünitesi yok.

Periferik I / O modülü, makinenin sensörlerini, limit anahtarlarını, solenoidlerini ve motor kontaktorlarını CNC'ye bağlayan 48 dijital giriş ve 16 dijital çıkışı işliyor.

Araç kutu CD'si, devreye girme yazılımı ve belgeleri içerir.

SINUMERIK ürün hiyerarşisinde "Baze Hattı" konumlandırması kasıtlı: bu, CNC yeteneğine ihtiyaç duyan ancak 808D, 828D,ya da daha yüksek platformlar.

Bir küçük atölyede, manuel bir torna makinesi CNC'ye dönüştürülüyor, öğrencilere ilk CNC makinelerini sağlayan bir mesleki eğitim merkezi,maliyetle rekabetçi pazarları hedefleyen bir makine üreticisi 802C Temel Hattı'nın pratik anlamı olan senaryolar.

Ana Özellikler

Analog Sürücü Arayüzü Retrofit Uygulamalarında Geniş Uyumluluk

802C Temel Hattı'nın her eksen için ± 10V analog hız referans çıkışı, 1970'lerden 2000'lere kadar servo tahrik sistemlerinin evrensel dili.Indramat, Fanuc, ELMO ve düzinelerce diğer üreticiler ± 10V'ye yanıt verir.ve motor üzerine monte kodlayıcı gerçek konumu CNC'ye rapor.

Bu analog arayüz mimarisi, 802C Base Line'in sonradan geliştirme pazarında etkili olmasının nedenidir.

1980'lerde geleneksel tahrik motorları ile inşa edilen manuel bir torna, TTL kodlayıcıları olan servo motorlar ekleyerek CNC kontrolüne yükseltilebilir.SIMODRIVE Base Line sürücü amplifikatörüne (veya eşdeğer analog servo sürücüsüne) bağlanmak, ve CNC kontrolörü olarak 802C Base Line kablolama.

Makine, tam NC programı icrasını, otomatik döngü kontrolünü ve konum doğruluğunu ¢ makineyi tamamen değiştirme maliyetinin bir kısmına kazanır.

TTL kodlayıcıları (artan A / B / Z sinyalleri) ve çözücülerle (analog sinüs / kosinüs sensörleri) uyumluluk, donanım seçimini daha da genişletir.

Çözücüler doğası gereği sağlam ve kirliliğe dayanıklıdır, genellikle soğutma suyu ve swarf ile atölyede tercih edilir.İkisi de 802C Base Line'in geri bildirim girişlerine doğrudan bağlanır..

DIN Programlaması ve El Makinesi Modu

The 802C Base Line executes programs written in DIN 66025 — the German national standard (essentially identical to ISO 6983) that defines the G-code and M-code programming language used in virtually all CNC machine tools worldwide.

Diğer Siemens CNC, Fanuc, Mitsubishi veya diğer büyük CNC platformlarında eğitimli bir programcı, zaten DIN 66025 temellerini bilir.G02/G03 dairesel interpolasyon için, M03/M04/M05 spindel kontrolü için bunlar evrenseldir.

Standart G-kod icrasının ötesinde, 802C Temel Çizgi, özel olarak dönen makineler için tasarlanmış bir "manual makine" kullanıcı arayüzü sunar.

Bu modda, kontrol, operatörün aksları el tekerleği ile manuel olarak sürmesine izin verirken, CNC pozisyonunu izler.makine ayarını değiştirmeden geleneksel çalışma ve NC döngüsü yürütme arasında sorunsuz bir şekilde geçiş yapın, ve tam NC programları yerine basit yumuşak tuş seçimleri ile tetiklenen önceden programlanmış döngüler (dönüştürme, delme, iplik kesme) çalıştırın.

This dual operation mode — CNC machine and conventional machine in the same control — is particularly valuable in small-batch workshops where most work is conventional but occasional complex parts require CNC precision.

48/16 Dijital G/S ️ Makine entegrasyonu kapsamı

802C Base Line'in çevresel modülünün 48 dijital girişi ve 16 dijital çıkışı, CNC ile makine aracının mekanik ve elektrik sistemleri arasındaki tam ikili arayüzü yönetir:

48 giriş: tüm eksensler için referans noktası anahtarları (makineyi çalıştırıldığında bilinen bir konuma döndürmek),Seyahat sınırlama anahtarları (hem donanım sınırları hem de yazılım sınır izleme girişleri), iğne yönelim sensörü (araç değişikliği pozisyonu için), soğutma sıvısı seviyesi ve basınç izleme, kapı kilitleme ve koruma izleme, araç tutucu sıkıştırma sensörleri,ve operatör paneli girişleri doğrudan MCP tarafından işlenenlerin ötesinde.

16 çıkış komutu: soğutma sıvısı pompası contactor, alet değişimi aktüatörleri, spindle fren, vites değişimi solenoidleri, gösterge lambaları ve alarm cihazları.

48/16 tabanın ötesinde ek I/O gerektiren makineler için,Sistemin genel mimarisinde mevcut seri arayüzler aracılığıyla bağlı harici röle panelleri veya ek I / O cihazları aracılığıyla genişleme bir seçenektir..

Sık Sorulan Sorular

S1: 6FC5500-0AA11-2AA0 (Çin) ve 6FC5500-0AA11-1AA0 (dünyada) arasındaki fark nedir?

-2AA0 sonek, SINUMERIK 802C Temel Hat temel paketinin Çin iç pazarı versiyonunu belirtir.

Fonksiyonel içerik ¢ donanım, yazılım, I / O modülü, araç kutu, günlük ¢ iki sürüm arasında aynıdır.

Fark, Siemens'in bölgesel sipariş ve dağıtım sisteminde:-2AA0 sürümü Siemens'in Çin dağıtım kanalları aracılığıyla satılıyor ve Çin pazarı için tip onaylandı ve uyarlandı..

Çin içindeki tedarikler için, -2AA0 uygun sıra numarasıdır; uluslararası tedarikler için -1AA0 kullanılır.Her iki variant da aynı belgelendirme ve teknik destek kaynaklarıyla uyumludur..

S2: 802C Temel Hatının saklayabileceği kısım program bloklarının (NC adımları) maksimum sayısı nedir?

802C Base Line'in NC program depolama alanı, makine aracı pazarındaki konumuna uygun olarak basit, düşük karmaşıklıklı programlar için kasten boyutlandırılmıştır.

Tam depolama kapasitesi, parça programları için mevcut olan uçucu olmayan belleği belirleyen SINUMERIK 802C Temel Hat sistem belgesinde tanımlanmıştır.

Bu kontrolün öngörülen uygulama aralığında tipik dönüş döngüleri ve freze konturları için programlarsondaj desenleri , mevcut depolama alanı içinde.

Çok büyük programlar gerektiren uygulamalar için (CAM tarafından oluşturulan karmaşık konturlar), 802C Temel Hattı'nın konumlandırılması programların bölünmesini veya makine türünün yeniden gözden geçirilmesini önerir.

S3: 802C Base Line, dördüncü bir ekseni kontrol edebilir mi? Örneğin, bir freze makinesindeki döner masa?

Standart 802C Base Line, üç besleme ekseni ve bir spindle'i destekler.

Bu kontrol jenerasyonunda dördüncü bir eksen için bir yazılım seçeneği yoktur, ek bir eksen seçeneği sunan SINUMERIK 808D'nin aksine.

Bir frezeleme uygulaması dördüncü bir eksen gerektiriyorsa, uygun seçim ek ek eksen yazılım seçeneği ile 808D frezeleme varyantı veya daha üst düzey bir SINUMERIK kontrolüdür.

802C Base Line temelde üç eksenli bir kontrolördür.

S4: Pakette yer alan araç kutu Windows 10 ve mevcut PC işletim sistemleri ile uyumlu mu?

SINUMERIK 802C Base Line araç kutusu yazılımı, Windows XP/2000 döneminde geliştirildi.

Windows 10 ve sonraki işletim sistemleriyle uyumluluk sınırlı olabilir veya uyumluluk modu ayarları gerekebilir.

Güncel bilgisayarları kullanarak 802C Temel Hattı sistemlerinin işlemeye başlatılması ve parametrelenmesi için,Siemens Industry Online desteğinin en son araç çantası sürümü ve Windows uyumluluk notları için kontrol edilmesi önerilir..

Birçok bakım mühendisi, eski SINUMERIK 802 serisi çalışmaları için özel olarak Windows XP veya Windows 7 ile daha eski bir dizüstü bilgisayarı korur.

S5: Hangi sürücüler 802C Temel Hattı ile çalışmak için özel olarak tasarlanmıştır?

The SIMODRIVE Base Line drive family is Siemens's specifically designed drive partner for the 802C Base Line — a cost-optimised analogue servo drive using the same ±10V setpoint interface with TTL encoder feedback that the 802C Base Line outputs.

SIMODRIVE Temel Çizgi, 802C Temel Çizgi'nin kontrol ettiği alet makine sınıfı için uygun eşleşen performans (döner, hız aralığı, dinamik yanıt) sağlar.

±10V giriş ve TTL kodlayıcı geri bildirimi ile üçüncü taraf analog servo sürücüleri de uyumludur.Sürücünün performans kılıfı ve kodlayıcı arayüzü özellikleri 802C Temel Hattı'nın belirli makine eksenine yönelik gereksinimlerine göre doğrulandığı sürece.
