Güç bağlantısı 6FX2003-OLU00 6FX2 003-OLU00 6FX2OO3-OLUOO

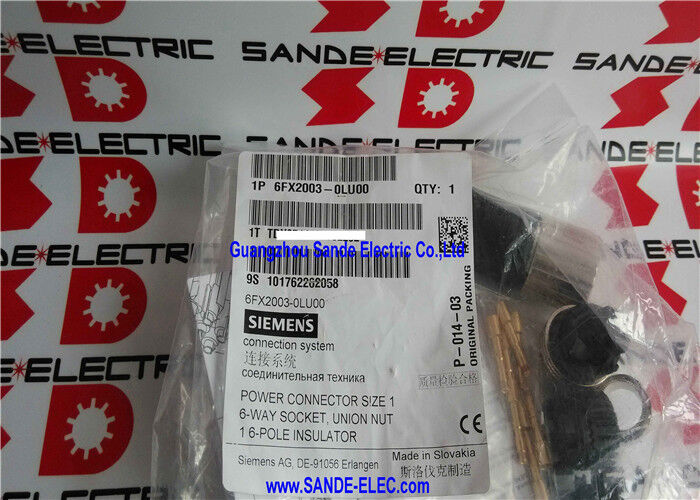

Siemens 6FX2003-0LU00 ∙ Motion-Connect Güç Bağlayıcısı ∙ Boyut 1, 6 kutuplu soket ve vida kapağı

Parça numarası:6FX2003-0LU00

Çapraz referans:6FX20030LU00

Üreticisi:Siemens AG (Almanya)

Ürün Türü:Güç Bağlayıcısı Servo Drive Motor Kablosu için Soket Ekle

Ürün Serisi:Hareket-KONNECT

Sürücüleri motorlara bağlamak

6FX2003-0LU00, 1 numaralı boyuttur.Siemens'in MOTION-CONNECT yelpazesinden 6 kutuplu güç konektörü soketi ️ bir servo tahrik amplifikatörü ve bir AC servo motoru arasında geçen güç kablosunu sonlandırmak için kullanılan çiftleme konektörüBu bir alan sonlandırma bileşeni: mühendis bu bağlantıyı kesilmiş motor kablosunun ucuna monte eder ve motorun güç giriş soketine yerleştirilen fiş oluşturur.

Kit içeriği, bir parçadan oluşan tam bir sonlama çözümü sağlar: 6 kutuplu yalıtım koruması, 8 soket bağlantısı 1 ′′2,5 mm2 iletkenler için,ve 7 dış çap aralığını kaplayan iki kablo gerilme engelli sıkıştırıcı.5 ¢12 mm ve 9 ¢15 mm. vida kapağı kablolama sonrası yalıtıcıya kilitlenir, montajı mühürler ve gerginliği hafifletme sıkıştırma gücünü sağlar.

Siemens'in SINUMERIK ve SINAMICS tahrik sistemlerinde, MOTION-CONNECT güç kablosu sistemi, modüler kablo montajını sağlamak için standart konektörler kullanır.Bağlantı boyutu 1 ′′ boyutu kablo ve motor güç sınıfının mevcut derecelendirilmesi ile eşleşir1. Boyut, alt-orta güç aralığını kapsar; daha yüksek güçlü motorlar 2 veya 3 Boyutlu konektörler kullanır.

Ana Özellikler

Sık Sorulan Sorular

S1: 6 kutuplu motor güç bağlantısı kaç iletken taşır?

6 kutuplu bağlantı, üç motor faz ileticisini (U, V, W), koruyucu toprak ileticisini (PE) ve iki fren ileticisini (motor elektromanyetik bir frenine sahipse) taşır.Sekiz soket bağlantıları bu bağlantıları barındırır, frenli veya frensiz motor çeşitlerinde kullanılmayan pozisyonlar açık bırakılır.

S2: Kablo sonlandırma aralığı 7.5 ′′12 mm ve 9 ′′15 mm dış çapları kapsar.

The two cable termination entries are for two different cable outer diameter ranges in the same connector assembly — one clamp accommodates the motor cable (typically the power cable's overall outer jacket, kablo türüne göre değişir) ve diğeri farklı bir kablo varyantını barındırır. Kapatılan kablonun dış çapına uyan sıkıştırıcıyı seçin.

S3: 6FX2003-0LU00 özel araçlar olmadan monte edilebilir mi?

Evet. vida tipi kontaklar sadece standart bir yuvarlak veya Phillips tornavida ve bir tel çıkartıcı gerektirir. Kablo dışı sıkıştırıcı standart bir vida bağlayıcı kullanır. Crimping araçları gerekmez.Siemens'in MOTION-CONNECT montaj talimatları, doğru sonlandırma için iletken şeridi uzunluğunu ve vida torklarını belirtir.

S4: Hangi Siemens servo motor serileri 1 Boyutlu konektörle uyumludur?

Boyut 1 konektörü, düşük-orta güç sınıfındaki SINUMERIK ve SINAMICS uyumlu servo motorlarla kullanılır.ve 1 ′′2 ile hizmet verilen güç aralığında ilgili serilerMotorun terminal işareti veya belirli motor modeli için MOTION-CONNECT kablosu sipariş belgelerinden bağlantı boyutunu doğrulayın.

S5: Kablo tekrar kesildiğinde 6FX2003-0LU00 konektörü tekrar kullanılabilir mi?

Soket bağlantıları, kabloyu çıkarıp tekrar yerleştirmeyi sağlayan vida sonu tipindedir.SIEMENS, ileticinin aşırı tork altında olması veya yalıtım çizgi noktasında hasar görmesi durumunda temasları değiştirmeyi önerir.İzolatör koruması, hasar görmediği sürece tekrar kullanılabilir. Kritik sürücü bağlantıları için, yeniden sonlandırıldığında tüm bağlantı kitini değiştirmek en güvenli uygulamadır.
