| Menşe yeri | Slovakya |
| Marka adı | SIMENS |
| Sertifika | CE RoHS |
| Model numarası | 6FX2003-0SA17 |

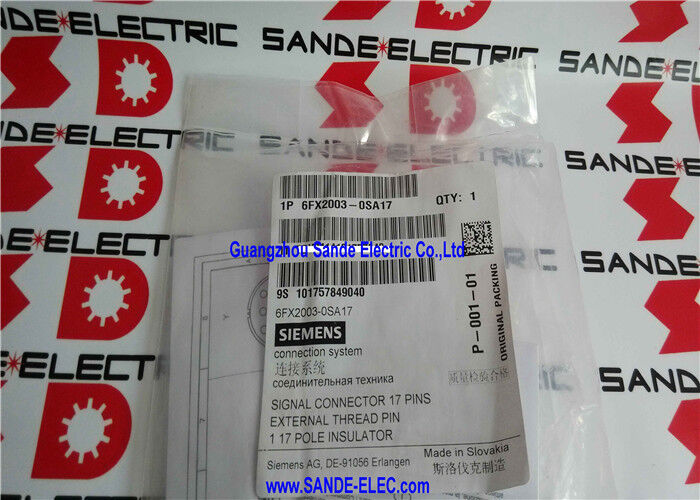

Parça Numarası: 6FX2003-0SA17
Üretici: Siemens AG (Slovakya)
Ürün Serisi: MOTION-CONNECT — Servo Kablo Aksesuarları
Ürün Tipi: Sinyal konnektör kiti (saha montajı, 17 kutuplu)
Bağlantı Tipi: Erkek dişli (dış dişli pin — Steckergehäuse mit Außengewinde)
Kutuplu Sayısı: 17 kutup
Kit İçeriği:
Siemens 6FX2003-0SA17 MOTION-CONNECT aksesuar serisinden bir saha montajı konnektör kitidir — bakım mühendislerinin ve sistem entegratörlerinin, Siemens'in önceden monte edilmiş kablo kataloğuyla sınırlı kalmak yerine, servo sinyal kablolarını tam olarak istenen uzunlukta üretmelerini veya onarmalarını sağlayan konnektörler, kontak elemanları ve kablo bağlantı donanımlarından oluşan bir koleksiyondur.
Bir SINUMERIK veya SINAMICS servo kurulumunda, sinyal kabloları kodlayıcı geri beslemesi, fren kontrolü, sıcaklık sensörü ve diğer düşük seviyeli sinyalleri servo motor ile sürücü amplifikatörü veya CNC modülü arasında taşır.
Bu kablolar genellikle konnektörleri önceden takılmış, test edilmiş ve korumalı olarak önceden monte edilmiş üniteler olarak satın alınır — yeni bir makine yapımı için en hızlı ve en güvenilir yaklaşımdır.
Ancak yıllardır çalışan makinelerde önceden monte edilmiş bir kablonun doğru cevap olmadığı durumlar birikir: makine taşındı ve kablo kısa bir onarımın ötesinde hasar gördü, orijinal kablo dar bir kablo tepsisinden özel olarak yönlendirildi ve standart uzunlukta bir yedek sığmayacak, veya kablonun uzatılması gerekiyor ve doğru uzunlukta önceden monte edilmiş bir uzatma mevcut değil.
Tüm bu durumlar için, 6FX2003-0SA17 konnektör ucunu sağlar — sinyal kablosu bağlantısının motor tarafındaki veya sürücü tarafındaki soketiyle eşleşen 17 kutuplu erkek konnektör montajı.
Kit, konnektör gövdesini, MOTION-CONNECT sinyal kablolarında bulunan tel göstergeleri aralığını karşılamak için iki boyutta pin kontakları ve 6.5 mm'den 13 mm'ye kadar kablo dış çaplarını kapsayan iki kablo gerilim azaltıcı bağlantıyı içerir.
Bu kit ve uygun kablo (MOTION-CONNECT kablo serisinden veya eşdeğeri) ile mühendis, kurulumun ihtiyaç duyduğu tam uzunlukta bir yedek kablo oluşturur.
| Parametre | Değer |
|---|---|
| Kutuplu Sayısı | 17 |
| Bağlantı Tipi | Erkek dişli (dış dişli) |
| Kontak Tipi | Pin (Stift) |
| Pin Kontakları (küçük) | 12 × 0.08–0.22mm² |
| Pin Kontakları (büyük) | 17 × 0.20–0.56mm² |
| Kablo Bağlantısı 1 | 6.5–10mm dış çap |
| Kablo Bağlantısı 2 | 10.1–13mm dış çap |
| Paket İçeriği | 1 tam kit |
| Menşei | Slovakya |
| Durum | Aktif |
Siemens'in MOTION-CONNECT programı, servo sürücü ve CNC kurulumları için eksiksiz kablo ve konnektör ekosistemini kapsar.
MOTION-CONNECT içindeki 6FX2003 serisi, özellikle sinyal konnektör (Signalstecker) ailesidir — motor güç kabloları için güç konnektörlerinin aksine (ayrı serilere ait olan) sinyal kabloları için dairesel konnektörler.
6FX2003-0SA17'nin 17 kutuplu konfigürasyonu, SINUMERIK ve SINAMICS servo sistemlerinde kodlayıcı geri beslemesi, birleşik kodlayıcı/fren ve diğer çoklu sinyal kablosu uygulamalarında kullanılan belirli konnektör tiplerinin pin sayısıyla eşleşir.
6FX2003-0SA17'nin 17 kutbu, tipik bir servo motor geri besleme kablosunun taşıdığı birden fazla sinyal iletkenini barındırır: artımlı kodlayıcı geri beslemesi için A, B ve N (referans) kanal çiftleri (6 tel), kodlayıcı beslemesi (+5V veya +15V ve toprak — 2 tel), sıfır volt referansı, motor aşırı ısınma koruması için termal sensör (2 tel) ve park freni sinyalleri (2 tel) — 17 kutuplu bir konnektöre sığan bir sayıya hızla ulaşır.
Kesin pin ataması, belirli motor ve sürücü kombinasyonuna bağlıdır ve her uygulama için SINUMERIK/SINAMICS kablo belgelerinde tanımlanır.
6FX2003-0SA17 kiti, iki tel ölçüsü aralığında pin kontakları içerir, bu pratik bir gerekliliktir çünkü servo sinyal kabloları iletken kesitinde homojen değildir:
0.08–0.22mm² kontaklar (12 adet): Bu ince kontaklar, ince iletkenleri işler — tipik olarak kodlayıcı A/B/N kanalları, seri kodlayıcı veri hatları ve termal sensör sinyalleri için sinyal çiftleri. Korumalı bükümlü çift sinyal kablosunda, bireysel iletken kesitleri genellikle 0.08–0.14mm² aralığına düşer.
Daha büyük iletkenlerle küçük kontakların veya küçük iletkenlerle büyük kontakların kullanılması, makine aletleri ortamlarının titreşim ve termal döngüsüne dayanamayan güvenilmez kıvrımlar üretir.
0.20–0.56mm² kontaklar (17 adet): Daha büyük kontaklar, daha ağır iletkenleri barındırır — kodlayıcı besleme güç telleri (kablo uzunluğu boyunca besleme voltajı düşüşünü sınırlamak için 0.25–0.35mm² olabilir), fren besleme telleri ve daha uzun mesafelerde küçük akımlar taşıyan ve biraz daha büyük kesitin güvenilirliği artırdığı diğer iletkenler.
Çift kontak tedariki, farklı tel göstergeleri için ayrı konnektör kitlerine gerek kalmadan, MOTION-CONNECT sinyal kablosu ailesindeki çeşitli kablo tiplerine hizmet etmek için tek bir kitin kullanılmasını sağlar.
İki kablo gerilim azaltıcı bağlantının (6.5–10mm ve 10.1–13mm dış çap aralıkları) dahil edilmesi, dış çapa göre MOTION-CONNECT sinyal kablolarının çeşitliliğini yansıtır:
Daha ince sinyal kabloları (yalnızca kodlayıcı geri beslemesi, fren veya termal iletkenler olmadan) tipik olarak 6.5–9mm aralığında dış çapa sahiptir — daha küçük gerilim azaltıcı bunlara uyar.
Birleşik kablolar (tek cekette kodlayıcı + fren + termal) ve ek iletkenlere veya daha ağır korumaya sahip kablolar 10–13mm dış çapa ulaşabilir — daha büyük gerilim azaltıcı bunlara uyar.
Kitin her iki gerilim azaltıcıyı içermesi, mühendisin onarıma başlamadan önce ayrı bir aksesuar parçası sipariş etmek yerine, montaj sırasında belirli kablo için uygun bağlantıyı seçmesini sağlar.
S1: 6FX2003-0SA17 saha montajı kiti mi yoksa bitmiş bir konnektör mü?
Bu bir saha montajı kitidir — bir konnektör monte etmek için bileşenler, bitmiş, kullanıma hazır bir konnektör değil. Mühendis, konnektörü kablo ucunda oluşturmak için dahil edilen gövdeyi, pin kontaklarını ve gerilim azaltıcıyı kullanır.
Bu, belirli pin kontak boyutları (0.08–0.22mm² ve 0.20–0.56mm²) için uygun kıvırma aletleri, konnektör montaj bilgisi ve uygulama için belirli pin atamasına aşinalık gerektirir.
Kendi kablolarını düzenli olarak monte eden mühendisler için kit basittir. Ara sıra kullanım için Siemens'in önceden monte edilmiş kablo kataloğu (6FX2 ve 6FX5 serisi kablolar) bitmiş, test edilmiş alternatifler sunar.
S2: Bu kitin pin kontakları için hangi kıvırma aleti gereklidir?
Siemens MOTION-CONNECT belgeleri, her kontak boyutu için uygun kıvırma aletlerini belirtir.
0.08–0.22mm² aralığındaki kontaklar için, belirli kontak geometrisi için doğru kalıp boyutuna sahip bir hassas kıvırma aleti gereklidir — standart genel amaçlı kıvırma aletleri genellikle bu kadar küçük kontaklar için uygun değildir.
0.20–0.56mm² kontaklar için, standart bir endüstriyel kıvırma aletindeki uyumlu bir kalıp daha büyük aralığı işler.
Belirli alet katalog numaraları Siemens'in MOTION-CONNECT kablo montaj belgelerinde listelenmiştir.
S3: Bu 17 kutuplu konnektör nerede kullanılır — kablonun motor tarafında mı yoksa sürücü tarafında mı?
6FX2003-0SA17'nin erkek dişli pin konfigürasyonu (dış dişli, pin kontakları) tipik olarak motor veya sürücü amplifikatöründeki dişi soket bağlantısıyla eşleşen konnektöre karşılık gelir — belirli taraf motor ve sürücü modeline bağlıdır. SINUMERIK ve SINAMICS sistem belgeleri, her motor ve sürücü arayüzü için eşleşen konnektör cinsiyetini ve dişli tipini sağlar.
Genel olarak 6FX2003 serisi çeşitli konnektör konfigürasyonlarını kapsar; -0SA17 varyantının dişlisi ve pin yönü, belirli motor geri besleme arayüzleriyle eşleşir.
Eşleşen kablo konnektörü (soket kontaklı), soket/kaplin tanımlamalı 6FX2003 serisine aittir.
S4: Bu konnektör, yalnızca Siemens SINUMERIK/SINAMICS ekosistemi içinde mi yoksa Siemens olmayan motorlar ve sürücülerle de kullanılabilir mi?
Konnektörün fiziksel formatı — belirli bir dişli tipine sahip 17 kutuplu dairesel konnektör — standart bir endüstriyel konnektör formatıdır.
Siemens olmayan bir motor veya sürücü aynı fiziksel konnektör arayüzünü (aynı dişli tipi, aynı kutup sayısı, aynı kontak düzeni) kullanıyorsa, 6FX2003-0SA17 mekanik olarak uyumludur.
Ancak, Siemens olmayan ekipman için pin ataması o ekipmanın belgelerinden belirlenmeli ve sinyal uyumluluğu (voltaj seviyeleri, sinyal tipleri) bağımsız olarak doğrulanmalıdır.
Siemens ekosistemi içinde, konnektör arayüzleri ve pin atamaları MOTION-CONNECT ve SINUMERIK sistem belgelerinde tam olarak belgelenmiştir.
S5: Kit bir aralıkta 17 pin kontak ve diğerinde 12 adet içeriyor — bu, 17 kutbun tamamının aynı kontak boyutunu kullanmadığı anlamına mı geliyor?
Doğru. 17 kutuplu gövde 17 adede kadar kontağı barındırır, ancak belirli bir kablo uygulaması iletken göstergelerine bağlı olarak farklı kutuplarda farklı kontak boyutları kullanabilir.
Kit, ince iletkenler (0.08–0.22mm²) için 12 kontak ve orta iletkenler (0.20–0.56mm²) için 17 kontak sağlar, bu da mühendisin kontakları önceden ayırmasına gerek kalmadan tipik bir MOTION-CONNECT sinyal kablosundaki kontakların doldurulmasını kapsar.
Herhangi bir montajda, mühendis her bir iletken için uygun kontak boyutunu seçer, kodlayıcı sinyal çiftleri için küçük kontakları ve besleme ve fren iletkenleri için daha büyük kontakları kullanır — kitin içeriği tek bir pakette her iki ihtiyacı karşılayacak şekilde boyutlandırılmıştır.
