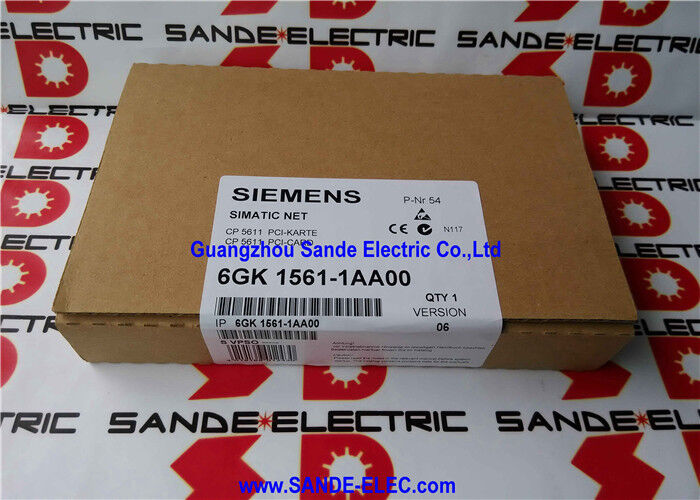

Siemens 6GK1561-1AA00 | CP 5611 — PROFIBUS / MPI / PPI için 32-Bit PCI İletişim İşlemcisi, 9,6 kbit/s - 12 Mbit/s, 1000VDC İzolasyon, Aşırı Gerilim Korumalı RS-485, PCI 2.1

Genel Bakış

Siemens 6GK1561-1AA00 CP 5611'dir — bir mühendislik PC'sini veya Siemens PG'sini (programlama cihazı) PROFIBUS ve MPI ağlarına bağlayan standart 32-bit PCI iletişim işlemcisi.

S7-300, S7-400, SIMOREG 6RA70 ve MPI veya PROFIBUS DP arayüzlerine sahip SINAMICS sürücüleri etrafında inşa edilmiş Siemens otomasyon ekipmanı nesli için, CP 5611 mühendislik iş istasyonunu veri yoluna bağlayan karttır — STEP 7 programlamayı, STARTER veya DriveMonitor aracılığıyla sürücü parametresi erişimini, SIMATIC PDM aracılığıyla proses cihazı yönetimini ve özel uygulama entegrasyonu için FDL SEND/RECEIVE aracılığıyla açık PROFIBUS iletişimini sağlar.

Kartın temel mühendislik özelliği, elektriksel izolasyon ve koruma mimarisidir.

RS-485 PROFIBUS arayüzü, PC'nin PCI veri yolundan 1000VDC ile izole edilmiştir, bu da endüstriyel tesis kablolarında bulunan toprak döngüsü akımlarını ve ortak mod voltajlarını PC'nin dahili devrelerine ulaşmasını engeller.

İzolasyona ek olarak, RS-485 bağlantı noktası, 100A'ya kadar (10/700µs dalga formu, ITU-T K.20/21 ve VDE 0433 başına 4 kV) aşırı akım akımları ve ±15 kV elektrostatik deşarj koruması için derecelendirilmiş özel bir koruma devresi taşır.

Bunlar tavsiye niteliğinde özellikler değildir — yüksek güçlü motor sürücülerinin, kaynak ekipmanlarının ve büyük kontaktörlerin yakınında kurulu PROFIBUS ağlarının gerçekliğini yansıtırlar, burada elektriksel ortam, düz RS-485 alıcı-vericilerinin dayanamayacağı iletilen geçici olayları ve elektrostatik deşarj olaylarını içerir.

RS-485 bağlantı noktasındaki otomatik kurtarmalı aşırı akım koruması, belirli bir arıza modunu ele alır: veri hatlarına sürekli bir voltaj uygulayan bir kablo arızası veya yanlış kablolama. CP 5611'in koruma devresi, bağlantı noktasının 60V sürekli aşırı akıma kalıcı hasar görmeden dayanmasını sağlar ve otomatik kurtarma işlevi, kart değişimi gerektirmek yerine arıza kaldırıldığında normal çalışmayı geri yükler.

Anahtar Özellikler

PROFIBUS DP ve MPI — Kartın Destekledikleri

CP 5611 hem PROFIBUS hem de MPI üzerinde çalışır — fiziksel olarak benzer ancak protokol olarak farklı olan ve aynı RS-485 kablosunu ve 9-pin Sub-D konektörünü paylaşan ancak adresleme, iletişim modeli ve veri hızı tavanında farklılık gösteren ağlar.

PROFIBUS DP dağıtılmış G/Ç ve sürücü iletişimi için yüksek hızlı fieldbus'tur.

12 Mbit/s'ye kadar hızlarda, PLC'ler ve dağıtılmış G/Ç rafları (ET 200 serisi), PROFIBUS DP köleleri olarak yapılandırılmış değişken hızlı sürücüler ve akıllı saha cihazları arasındaki döngüsel ana-köle veri değişimi için protokoldür.

CP 5611, SOFTNET-PB DP yazılımı yüklü olarak bir PROFIBUS DP Ana Bilgisayar olarak davrandığında, bir PC gerçek zamanlı olarak PROFIBUS kölelerinden G/Ç verilerini okuyabilir ve yazabilir — SCADA bağlantısı, veri toplama ve özel yapılandırma araçları için kullanışlı bir işlevdir.

Bir DP Köle (SOFTNET-PB DP Köle ile) olarak, PC bir PROFIBUS ana denetleyicisi için bir veri değişimi ortağı olarak görünür.

MPI (Çok Noktalı Arayüz) Siemens'in özel programlama ve CPU'lar arası iletişim protokolüdür, S7-300 ve eski S7-400 CPU'ları için yereldir. CP 5611, MPI'yi birincil arayüz olarak sahip olan S7-300 CPU'larının STEP 7 çevrimiçi programlamasını ve izlenmesini sağlamak için MPI ağlarına bağlanır — özellikle CPU'nun PROFIBUS özellikli bir modele güncellenmediği eski makineler için geçerlidir.

MPI, PROFIBUS DP'den daha düşük veri hızlarında (tipik olarak 187,5 kbit/s veya 1,5 Mbit/s) çalışır ve daha az düğümü destekler, ancak mühendislik erişimi için yeterlidir.

PPI (Noktadan Noktaya Arayüz) SIMATIC S7-200 (mikro-PLC) sistemlerinin iletişim protokolüdür.

CP 5611, STEP 7 Micro/WIN programlama yazılımı ile PC'den S7-200 iletişimine PPI desteği sunar — S7-300/400 erişimi için kullanılan aynı karttan S7-200 PLC'lerin programlanmasını ve izlenmesini sağlar.

Sürücü İletişimi — STARTER ve DriveMonitor

Kurulu tabandaki CP 5611'in en yaygın kullanım durumlarından biri, Siemens'in STARTER ve DriveMonitor araçları aracılığıyla sürücü yapılandırması ve teşhisi için donanım arayüzüdür.

SINAMICS sürücüleri (G120, S120) ve SIMOREG DC-MASTER 6RA70 sürücüleri, mühendislik erişimi için PROFIBUS DP bağlantılarını destekler ve CP 5611, bu araçların gerektirdiği fiziksel PC'den PROFIBUS bağlantısını sağlar.

Sürücü yapılandırmasında, mühendis CP 5611'i bir dizüstü bilgisayara veya atölye PC'sine takar, sürücünün veri yolu bağlantısına PROFIBUS kablosuyla bağlanır ve sürücünün parametre setini yüklemek, rehberli yapılandırma sihirbazlarını çalıştırmak, motor tanımlama otomatik ayarını yapmak ve test çalıştırmaları sırasında işlem değerlerini gerçek zamanlı olarak izlemek için STARTER'ı kullanır.

DriveMonitor, SIMOREG 6RA70 DC sürücüleri için benzer erişim sağlar.

Her iki araç da, araçların kendileri dışındaki ek yazılım lisansları gerektirmeden, CP 5611'in yerel olarak sağladığı PG/OP iletişim katmanına dayanır.

SIMATIC PDM (Proses Cihazı Yönetimi), aynı yaklaşımı akıllı PROFIBUS saha enstrümanlarına — akış ölçerler, basınç vericileri ve konumlandırıcılar gibi PROFIBUS PA veya EDD (Elektronik Cihaz Tanımı) profilleriyle PROFIBUS DP'yi destekleyenlere — genişletir.

CP 5611, PDM'nin cihaz yapılandırması ve teşhis erişimi için PROFIBUS segmentine ağ geçidi görevi görür.

PCI Yuvası ve PC Uyumluluğu

CP 5611, PCI 2.1 standardı 32-bit yuvaya uyar — 1990'ların sonları ve 2000'lerde standart masaüstü PC genişletme arayüzü olan geleneksel paralel PCI yuvası. Yaklaşık 1995 ile 2010 yılları arasında üretilen çoğu masaüstü PC, en az bir PCI yuvası içerir; birçoğu üç veya daha fazlasını içerir.

Kontrol odalarında ve makine kabinlerinde kullanılan endüstriyel PC'ler ve rafa monte bilgisayarlar, tüketici masaüstü bilgisayarlarından daha uzun süre PCI yuvalarını korudu ve belirli endüstriyel anakart platformlarında bunları içermeye devam ediyor.

CP 5611, PCIe (PCI Express) yuvalarına uymaz — çoğu modern anakartta geleneksel PCI'nin yerini alan daha sonraki standart.

PCIe tabanlı mühendislik iş istasyonları için, eşdeğer PROFIBUS ve MPI bağlantısı sağlayan PCIe X1 arayüzünü kullanan CP 5622 (6GK1561-1AA00) kartıdır.

SSS

S1: CP 5611 geleneksel bir PCI yuvası kullanıyor. Yeni kurulumlar için hangi modern mühendislik iş istasyonu arayüzü belirtilmelidir?

CP 5611 (6GK1561-1AA00) ve doğrudan ardılı CP 5611 A2 (6GK1561-1AA01), çoğu mevcut nesil anakartta bulunmayan 32-bit PCI yuvasını kullanır.

PCIe yuvalarına sahip yeni mühendislik iş istasyonları ve dizüstü bilgisayarlar için uygun kart, herhangi bir PCIe yuvasına (x1, x4, x8 veya x16) uyan bir PCIe X1 kartı aracılığıyla aynı PROFIBUS DP ve MPI işlevlerini sağlayan CP 5622'dir (6GK1562-2AA00).

CP 5622, hem 32-bit hem de 64-bit Windows işletim sistemlerini destekler.

S2: Tek bir CP 5611 aynı anda hem PROFIBUS DP hem de MPI ağlarına bağlanabilir mi?

Hayır. CP 5611, tek bir 9-pin Sub-D bağlantı noktasına bağlı tek bir fiziksel RS-485 arayüzüne sahiptir. Tek seferde bir ağa bağlanır — ya bir PROFIBUS segmenti ya da bir MPI segmenti.

Kartın iletişim modu (DP veya MPI), SIMATIC NET yazılımında yapılandırma sırasında ayarlanır ve kablonun bağlı olduğu fiziksel ağa karşılık gelir.

İki ağa eşzamanlı erişim için iki kart gereklidir.

S3: PLC programlama için CP 5611'i STEP 7 ile kullanmak için hangi yazılım gereklidir?

CP 5611, SIMATIC NET PC yazılım paketi içinde yer alan kendi sürücüsünü gerektirir. Sürücü yüklendikten ve kart SIMATIC NET'te yapılandırıldıktan sonra, STEP 7 (Classic) karta standart PG/OP arayüzü aracılığıyla erişir — temel PLC programlama, izleme ve teşhis için ek lisans gerekmez.

Ek SOFTNET paketleri (SOFTNET-PB DP, SOFTNET-PB S7), özel PC uygulamalarından çalışma zamanı DP Ana Bilgisayar/Köle işlemi ve S7 PUT/GET iletişimi için gereklidir.

S4: Kart 0 ila +70°C olarak derecelendirilmiştir. Sıcaklıkların daha yüksek olabileceği bir kontrol kabininde kullanılabilir mi?

0–70°C çalışma aralığı, kartın dahili çalışma sıcaklığına uygulanır, bu da PC kasasının içindeki ortam sıcaklığı artı kartın kendi kendine ısınması (2.0W) ile belirlenir.

Kontrol kabini sıcaklıkları yaz aylarında veya yetersiz havalandırılmış muhafazalarda +50°C'yi aşabilir — kartı içeren PC böyle bir kabinin içindeyse, dahili PC sıcaklığı kartın derecesini aşabilir ve güvenilirlik sorunlarına neden olabilir.

Yüksek sıcaklık ortamları için kart, ayrı olarak havalandırılmış veya klimalı bir PC muhafazasına takılmalı veya uygun termal derecelendirmeye sahip alternatif bir endüstriyel PC platformu kullanılmalıdır.

S5: RS-485 bağlantı noktası Ipp = 100A olarak derecelendirilmiş aşırı gerilim korumasına sahiptir. Bu, PROFIBUS kablosuna doğrudan yıldırım düşmelerine karşı koruma sağlar mı?

Aşırı gerilim koruma devresi, güç ekipmanlarının yakınındaki kablo hatlarında veya dışarıdan bir kablo kurulumundan bir binaya giren kablo hatlarında indüklenen türde, kablo kalkanları ve sinyal iletkenleri boyunca seyahat eden iletilen geçici olaylar için tasarlanmıştır.

Ipp = 100A (10/700µs) derecesi, bu senaryoların tipik darbe akımlarını kapsar.

Kabloya veya kablo tepsisine doğrudan yıldırım düşmeleri, koruma devresinin derecesini aşan çok daha yüksek enerji seviyeleri içerir.

Dışarıda veya binalar arasında çalışan PROFIBUS segmentleri için, kartın yerleşik korumasına ek olarak bina giriş noktalarında özel aşırı gerilim önleyiciler kurulmalıdır.
