| Menşe yeri | Almanya |
| Marka adı | SIMENS |
| Sertifika | CE RoHS |
| Model numarası | 6GK1562-2AA00 |
İletişim Hizmetleri:

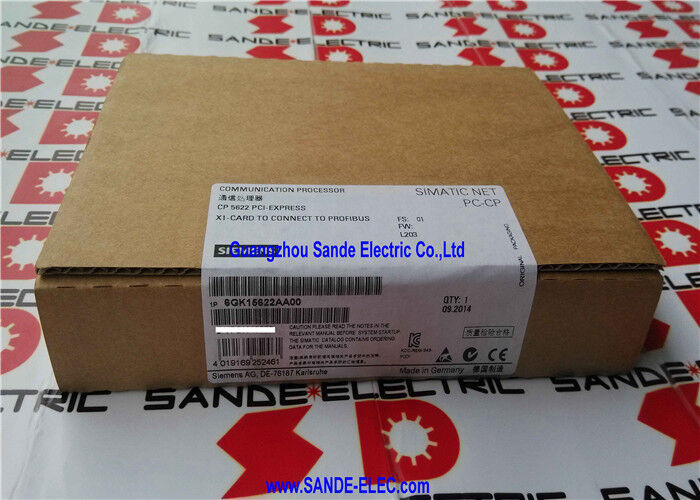

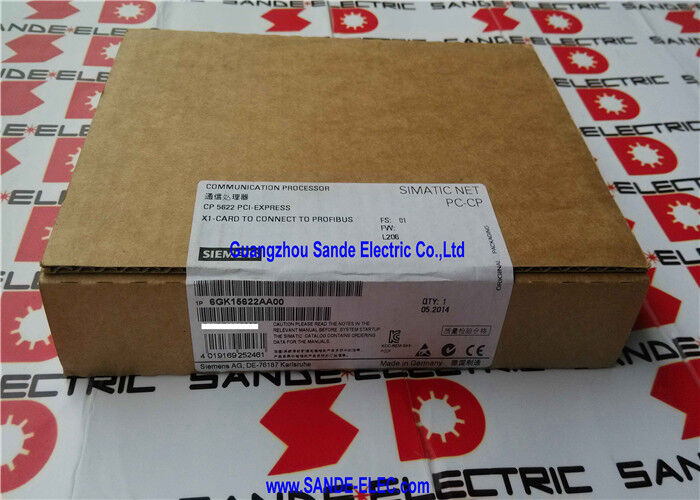

BuSiemens 6GK1562-2AA00CP 5622, standart bir PC veya Siemens PG (programlama cihazı) 'yi PROFIBUS ve MPI endüstriyel ağlarına bağlayan bir PCI Express X1 iletişim işlemci kartıdır.
Mühendislik dünyası arasındaki pratik donanım köprüsüdür.ve STARTER Windows bilgisayarlarında çalıştırılır ve PLC'lerin, sürücüler, enstrümanlar ve süreç denetleyicileri PROFIBUS DP ve MPI üzerinden iletişim kurarlar.
PROFIBUS DP, 1990'lar ve 2000'ler boyunca Avrupa ve küresel süreç ve fabrika otomasyon kurulumlarında baskın alan otobüsü,Dünya çapında yüklü devasa miktarda otomasyon ekipmanlarının iletişim omurgası olmaya devam ediyor.
PROFIBUS için yapılandırılmış her Siemens S7-300, S7-400, S7-1500, dağıtılmış I/O modülü, SIMOREG DC sürücüsü ve SINAMICS sürücüsü bu protokolü kullanır.
Bir bilgisayarı bu ağa bağlamak programlama, devreye sokma, teşhis,veya varlık yönetimi CP 5622 gibi donanım gerektirir ¢ küçük ayak izi ve PCIe arayüzü modern mühendislik iş istasyonları için doğal bir seçim yapar.
PCIe X1 fiziksel formatı, donanım uyumluluğunun anahtar unsurudur.
Orijinal CP 5611 ve CP 5613 kartları geleneksel PCI yuvaları kullanırken (Artık çoğu mevcut nesil masaüstü ve iş istasyonu ana kartlarında bulunmuyor),PCIe X1 yuvası, 2000'lerin ortalarından bu yana üretilen hemen hemen tüm masaüstü ve iş istasyonu platformlarında standarttır..
CP 5622, şerit sayısından bağımsız olarak herhangi bir PCIe yuvasına sığar. X1 kartı X1, X4, X8'de doğru çalışır.veya X16 mekanik yuvaları .
| Parametreler | Değer |
|---|---|
| Ürün Adı | CP 5622 |
| Arayüz | 9 pinli D-Sub (PROFIBUS / MPI) |
| Transfer oranı | 9.6 kbit/s ∙ 12 Mbit/s |
| Slot Türü | PCIe X1 (x4, x8, x16'ya uyabilir) |
| Protokol | PROFIBUS DP ve MPI |
| Sistem Desteği | 32 bit ve 64 bit Windows |
| DP Master Class 1 | Evet (siklik, yerli) |
| DP Master Class 2 | Evet (SOFTNET-PB DP ile) |
| DP Köle | Evet (SOFTNET-PB DP Slave ile) |
| S7 İletişim | Evet (SOFTNET-PB S7 ile) |
| FDL Açık İletişim | - Evet. |
| Koruma | IP20 |
| Çalışma sıcaklığı | +5 ila +55°C |
| Boyutlar (H × W × D) | 112×18×101mm |
| Ağırlık | 0.16 kg |
| Doğum Ülkesi | Almanya |
CP 5622'nin değeri, uygun Siemens SOFTNET yazılım paketleriyle birleştirildiğinde desteklediği iletişim hizmetlerinin genişliğinde yatıyor.Hangi hizmetlerin hangi yazılımı gerektirdiğini anlamak, donanımın tek başına neyi sağladığını ve ek lisans gerektirdiğini açıklığa kavuşturmaya yardımcı olur:
PG/OP İletişimBu, STEP 7 (Classic), TIA Portal, DriveMonitor, STARTER,ve SIMATIC PDM PLC'lere ulaşmak için, sürücüler ve programlama, parametreleme ve canlı izleme için akıllı alan cihazları.
STEP 7 veya TIA Portal'ı yüklü, PC'lerinde CP 5622 ve ağla bağlantılı PROFIBUS kablosu olan herhangi bir mühendis, PLC programlarını hemen okuyabilir ve yazabilir, değişken tabloları izleyebilir,ve erişim sürücüsü parametre kümeleri.
PROFIBUS DP Master Class 1DP köleleri ile döngüsel veri değişimi de yerel olarak desteklenmektedir.
Bu, PC'deki bir çalıştırma süresi uygulamasının gerçek zamanlı olarak PROFIBUS köleleri ile işlem verilerini değiştirmek için kullandığı iletişim modudur. PLC DP Master'ın yaptığıyla aynıdır.
SCADA/HMI sistemleri, veri toplama araçları ve OPC sunucuları gibi uygulamalar, bu modu sensörlerden, aletlerden,ve PROFIBUS köleleri olarak bağlı durum kelimeleri sürücü.
PROFIBUS DP Master Class 2Runtime sırasında teşhis ve parametreleme için acyclic erişim SOFTNET-PB DP yazılım paketi gerektirir.
Bu mod, normal döngüsel çalışmada kalırken, enstrümanların ve sürücülerin çevrimiçi parametreler değişikliğine izin verir.SIMATIC PDM tarafından saha aygıtı yönetimi ve canlı çalışma sırasında parametreleri ayarlayan sürücü devreye girme araçları için kullanılan iletişim modeli.
S7 İletişim(S7 denetleyicileri ve PC arasında PUT/GET) SOFTNET-PB S7 gerektirir.DP Köle işleviPROFIBUS Master'dan döngüsel verileri almak için CP 5622'yi köle rolüne yerleştirmek SOFTNET-PB DP Slave gerektirir.
Fiziksel kurulum PC şasi açılmasını ve CP 5622'nin herhangi bir PCIe yuvasına yerleştirilmesini gerektirir.
Kartın düşük profilli desteği standart yarı yüksekliğe sahip PCIe yuvalarına uyar; tam boyutlu vakalar için tam yüksekliğe sahip bir desteği onaylamak gerekir.9-pin D-Sub erkek bağlantısı olan standart bir PROFIBUS kablosu bağlanırken.
PROFIBUS sonlandırma dirençleri, PROFIBUS kablo bölümünün her iki fiziksel ucunda da etkinleştirilmelidir. CP 5622'nin konektörü tipik olarak PC-sonlandırmayı sağlar.
İşletim sistemi uyumluluğu, mevcut 64 bit Windows sürümlerinin yanı sıra eski 32 bit ortamlarını kapsar.
Siemens, yüklemeden önce kullanılan belirli Windows sürümü için doğrulanması gereken Entry ID 22611503 altında güncellenmiş bir işletim sistemi uyumluluk listesini sürdürmektedir.Özellikle sürücü güncellemeleri gerektirebilecek daha yeni Windows sürümleri için.
Multiple CP 5622 cards can be installed in the same PC simultaneously — relevant for multi-network engineering workstations serving as PROFIBUS commissioning hubs on projects with multiple independent PROFIBUS segments that must be accessed from the same laptop or desktop.
S1: PLC programlaması için CP 5622'yi STEP 7 veya TIA Portal ile kullanmak için ek bir yazılım gerekli mi?
Temel PG/OP iletişimi için, tüm STEP 7 ve TIA Portal programlama, izleme,ve çevrimiçi teşhis görevleri kartın kendi sürücü paketinin ve STEP 7 / TIA Portal'ın ötesinde ek bir yazılım gerekmez.
Sürücü Windows üzerinden yüklenir ve kartı Siemens mühendislik araçlarına PROFIBUS arayüzü olarak kullanılabilir hale getirir.
SOFTNET yazılım paketleri yalnızca ek iletişim hizmetleri için gereklidir (DP Master/Slave runtime,S7 iletişim PUT/GET) standart mühendislik yazılım fonksiyonlarının ötesinde çalıştırma süresi uygulamaları veya özel teşhis araçları tarafından kullanılır.
S2: Kart PCIe X1, X4, X8 ve X16 yuvalarına uyuyor. Daha büyük bir yuva kullanmak herhangi bir performans avantajı sağlıyor mu?
Hayır. PCIe kartının performansı, kartın kendi arayüz tasarımı ile belirlenir, yerleştirildiği yuvanın genişliğiyle değil.
CP 5622, 12 Mbit/s'ye kadar tüm veri hızlarında PROFIBUS için yeterli bant genişliği sağlayan bir PCIe X1 arayüzü kullanır.
Bir X4 veya X16 yuvasına yerleştirmek, kartın gerçekte kullandığından daha fazla fiziksel yuva kullanır. Bu mekanik ve elektrikli olarak uyumludur ve hiçbir yönde performansı etkilemez.
S3: CP 5622, bir dizüstü bilgisayarla mı kullanılabilir, yoksa sadece masaüstü bilgisayarlarla mı?
CP 5622, masaüstü PC'lerde ve iş istasyonlarında bulunan ancak standart dizüstü bilgisayarlarda (PCIe Mini, M.2, veya Thunderbolt arayüzleri yerine).
Dizüstü bilgisayar PROFIBUS bağlantısı için Siemens, CP 5711 (USB'den PROFIBUS adaptörüne) veya USB veya Thunderbolt üzerinden bağlanan harici arayüz cihazları sunar.
CP 5622, kontrol odalarına veya atölyelere kalıcı olarak monte edilen sabit mühendislik çalışma istasyonları ve masaüstü devreye alma bilgisayarları için uygun bir seçimdir.
S4: CP 5622, MPI iletişiminin yanı sıra PROFIBUS DP'yi de destekliyor mu ve herhangi bir kısıtlama var mı?
MPI (Multi-Point Interface), Siemens'in S7-300 ve eski SIMOREG sürücülerinde yerel olarak kullanılan programlama ve iletişim arayüzüdür.
MPI, PROFIBUS ile aynı fiziksel RS-485 kablosunda çalışır ve farklı donanımlar üzerinden değil, yazılım yapılandırma düzeyinde seçilir.
CP 5622'nin D-Sub konektörü hem PROFIBUS hem de MPI bağlantılarını ele alır. Protokol SIMATIC yazılımının arayüz yapılandırmasında seçilir.
MPI'nin daha düşük veri hızları ile sınırlı olduğunu (nominal olarak 12 Mbit/s'ye kadar, ancak pratikte tipik olarak 187.5 kbit/s veya 1.5 Mbit/s) ve PROFIBUS DP'den daha az düğümle sınırlı olduğunu unutmayın.ve PROFIBUS DP yapılandırılmadığı eski S7-300 CPU bağlantıları ve sürücü iletişimleri için kullanılır.
S5: CP 5622 aynı anda DP Master olarak kaç PROFIBUS kölesini yönetebilir?
PROFIBUS DP Master olarak, CP 5622 bir PROFIBUS segmentinde 125 adreslenebilir köle düğümüne kadar destek verir (PROFIBUS standardı tarafından tanımlanan maksimum).
Pratik ağ boyutu, yapılandırılmış döngüsel giriş/çıkış verilerinin toplam miktarı, veri hızı ve bağlı uygulamanın güncelleme döngüsü süresi gereksinimleri ile sınırlıdır.
In a typical engineering workstation application — where the CP 5622 is used for commissioning and diagnostics rather than runtime process control — the number of simultaneously active slaves is determined by the scope of the project being worked on rather than by a hard hardware limit.
