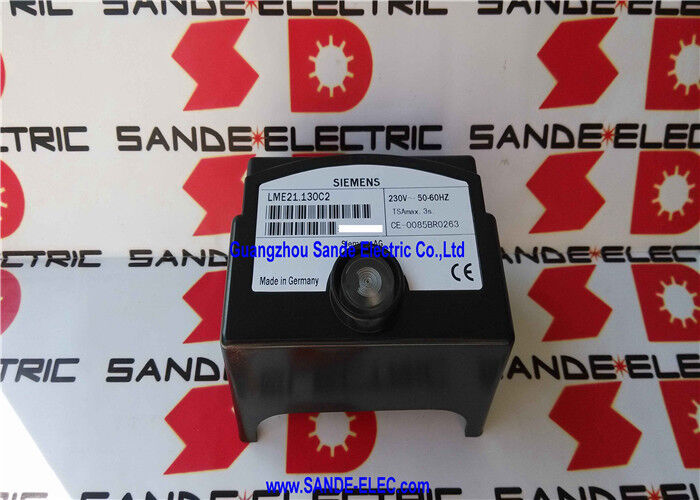

PLC LME21.130C2 LME21130C2 LME21.13OC2

Siemens LME21.130C2 2 Aşamalı Yakıcı Kontrol Birimi İyonlaşma / QRA Alev Algılama, t1=7s, TSA=3s, AC230V, Çok Renkli Hata Görüntüsü, Hava Basıncı Denetimi

Ana Voltaj:AC230V

Temizlik öncesi zaman (t1):7 saniye.

Güvenlik saati (TSA):3 saniye.

Çalışma Modu:Aralıklı olarak çalıştırılabilir (sürekli çalıştırıldıktan 24 saat sonra kontrol altında yeniden çalıştırılabilir)

Güvenlik özellikleri:

• Alt voltaj tespiti
• Hava basıncı kontrolü ve çalıştırma sırasında hava basıncı düğmesinin işlevsel kontrolü
• Kilitleme tekrarlarının sınırlanması
• Elektrikli uzaktan sıfırlama sistemi

Genel bakış

BuSiemens LME21.130C2Mikroprosesör tabanlı bir yanıcı kontrol ünitesi ve 2 aşamalı zorlu çekim gazı veya gaz/yağ yakıcısının güvenli kapatılmasını yönetir.Yanma mühendisliğinde, bu sınıf aygıtlara alev koruyucu veya yakıcı programcısı denir:Tam zamanlamalı bir işlem dizisini takip eder, temizlik öncesi işlemden, ateşlemeye ve istikrarlı çalışmaya kadar, ve yakıcıyı kilitleyecek ve güvenli çalışma parametrelerinin dışındaki bir durumu tespit ettiğinde tüm yakıt kaynağını durdurup manuel bir sıfırlama gerektirecek.

LME21 serisi, Siemens'in daha eski elektromekanik kamera zamanlayıcı tasarımlarını değiştiren mikroprosesör tabanlı jenerasyon yanıcı kontrollerini temsil eder.

Mekanik bir programcının röle kontaklarını sırayla açmak ve kapatmak için dönen bir kamaya güvendiği yerlerde, LME21.130C2 aynı sırayı dijital olarak gerçekleştirir.firmware'da sabitlenmiş ve mikroprosesör tarafından dahili olarak doğrulanmış zamanlama değerleri ile.

Bu dijital yaklaşım, kamera tabanlı kumandalara özgü olan mekanik aşınmayı ve zamanlama sürüklenmesini ortadan kaldırıyor, çok renkli LED ekranı sayesinde çok daha ayrıntılı teşhis bilgileri üretiyor,ve daha eski sistemlerde ayrı harici bileşenler gerektirecek olan sürekli hava basıncı anahtarı izleme ve kilitleme tekrar sayımı gibi özellikleri sağlar.

İki aşamalı atama, yakıcının çıkış kapasitesinin kontrolüne atıfta bulunur: tek bir açık / kapalı yakıcı yerine (1 aşamalı), iki aşamalı bir yakıcı düşük ateş aşamasına ve yüksek ateş aşamasına sahiptir.

LME21.130C2, bu aşamalar arasındaki geçişi yönetir ̇ ilk aşamada yakıcıyı başlatmak ve talebin gerektirdiği şekilde ikinci aşamayı etkinleştirmek ̇ ancak aktüatör kontrolü olmadan,Bu, aşama değişiminin orantılı modülasyon yerine açma/kapama (ikinci aşama gaz valfi veya hava damper anahtarına röle temasının kapatılması) olduğu anlamına gelir..

Bu, iki ısı çıkış düzeyinin yeterli yük takip yeteneği sağladığı çoğu ticari ve küçük endüstriyel yakıcı için uygundur.

Ana Özellikler

Başlatma Sırası

LME21.130C2, bir ısı talebi sinyali termostat veya denetleyici girişine her geldiğinde belirlenmiş bir diziyi takip eder:

Ön temizlik (t1 = 7 saniye):Yanıcı fanı, herhangi bir yanma veya yakıt alımından önce tam hızda 7 saniye çalışır.

This pre-purge clears the combustion chamber and flue of any residual unburned gas from a previous shutdown — eliminating the explosive hazard that would arise from igniting a fuel-air mixture that has accumulated during the off periodTemizlik öncesi LME21.130C2, yeterli yanma hava akışını doğrulamak için hava basıncı anahtarını kontrol eder.

Çakma ve yakıt alımı (TSA güvenliği süresi = 3 saniye):Ön temizlikten sonra, çakma transformatörü etkinleştirilir ve ilk aşamalı yakıt valfi aynı anda açılır.

İyonlaşma sondası veya QRA dedektörü yanma odasını alev sinyali için izler.3 saniyelik güvenlik süresi, 3 saniye içinde geçerli bir alev sinyali tespit edilmezse alevin kurulmasına izin verilen zamanıdır., LME21.130C2 tüm yakıt valflerini kapatır ve kilitler.

Alev denetimi:Istikrarlı bir alev kurulduğunda, LME21.130C2, alev dedektörü sinyalini sürekli olarak izler.2 aşamalı geçiş (ikinci aşamalı valfi veya amortisör düğmesini çalıştırmak) talep üzerine gerçekleşir, kontrol cihazı aşama değişiminden önce ve sonra alev varlığını doğrulayacak şekilde.

Kapatma ve aralıklı yeniden başlatma:24 saat süren sürekli çalışmadan sonra, LME21.130C2 sınırsız süre boyunca gözetimsiz çalışmayı önlemek için bir güvenlik gerekliliği nedeniyle kontrol edilmiş bir kapanma zorundadır ve ateşleme dizisini yeniden başlatır.

This controlled intermittent operation ensures that the pre-purge and ignition safety checks are repeated on a regular cycle rather than allowing the burner to run indefinitely without a supervised restart.

Alev algılama ️ İyonlaşma ve QRA seçenekleri

LME21.130C2, yakıt türüne ve alev özelliklerine uygun olarak seçilen iki temel olarak farklı alev algılama teknolojisini destekler:

İyonizasyon sondası:Alev bölgesine yerleştirilen ve alevin iyon bulutundan yere küçük bir alternatif akım ileten bir metal çubuk.

Sadece aktif bir alev bu akımı geçmek için yeterli iyonlaşma ürettiğinden, akım akışının varlığı alevi doğruluyor.

İyonlaştırma sondası basit, ucuz ve son derece güvenilirdir, ancak sadece gaz alevleri ile çalışır, çünkü petrol alevleri sonda ucunun etrafında iletken olmayan bir kurum bölgesi üretir.

Sadece gazlı yakıcılar için, iyonlaşma standart ilk seçimdir.

QRA... seri UV alev dedektörleri AGQ3...A27:Hidrokarbon yanmasıyla üretilen UV radyasyonunu tespit eden ultraviyole foto hücre sensörleri.ve alev kaybına daha hızlı bir tepki sağlar.

Yardımcı birim AGQ3...A27, QRA dedektörünün çıkışını LME21.130C2'nin alev sinyali girişine bağlar.Önemli bir UV yayımı yapmayan neredeyse görünmez alevler, örneğin saf hidrojen veya çok zayıf gaz yanması.

Hava Basıncının Denetimi Sadece Bir Değiştiriciden Fazlası

Standart bir hava basıncı anahtarı, yanma havalandırıcısının çalıştırıldığını ve minimum eşiği aşan hava akışını sağladığını doğruluyor.

LME21.130C2'nin hava basıncı denetimi daha da ileri gider: her başlatma dizisi sırasında hava basıncı düğmesinin kendisinin işlevsel bir kontrolünü gerçekleştirir,anahtarın tek bir konumda sıkışmak yerine doğru açılıp kapatıldığını kontrol etmek.

Fan arızasını algılayamayan sıkışmış bir basınç anahtarı, yeterli yanma havası olmadan yakıtın girmesine izin verir. Çok tehlikeli bir durum.Fonksiyonel kontrol her başlatmadan önce bu arıza modunu yakalar, sadece ilk kurulumda değil.

Sık Sorulan Sorular

S1: LME21.130C2 dizisinde t1 ve TSA arasındaki fark nedir?

t1 (7 saniye) arınma öncesi süredir fanın yanma girişiminden önce yanma odasındaki gaz kalıntılarını temizlemeden önce çalıştığı süre.TSA (3 saniye), yakıt valfinin açılmasından ve ateşleme transformatörünün çalıştırılmasından sonra bir alev tespit edilmesi için izin verilen maksimum güvenlik süresi..

Eğer TSA'nın içinde bir alev sinyali görünmezse, kontrol kilitlenir.

Bu iki zamanlama farklı güvenlik işlevlerine hizmet eder: t1, önceden var olan gaz ceplerinin patlayıcı bir şekilde yanmasını engeller.TSA, bir kilitlenmeden önce yanma odasına girebilecek yanmamış yakıtın toplam hacmini sınırlıyor..

S2: LME21.130C2, "aktüatör kontrolü olmadan" olarak tanımlanır.

Actuator control refers to modulating control of a servomotor-driven air damper or fuel valve — used in fully modulating burners that continuously vary fuel and air to match the exact heat demand rather than stepping between fixed stages.

LME21.130C2, sadece röle temasları üzerinden, bir servo aktüatörü çalıştıracak analog veya dijital çıkış sinyalleri olmadan 2 aşamalı işlevi (iki ayrı çıkış seviyesi) işliyor.

Proporsiyonel modülasyon gerektiren yanıcılar, örneğin aktüatör pozisyon kontrol çıkışlarını içeren farklı bir kontrol ünitesine ihtiyaç duyarlar.

S3: Denetim, "24 saatlik sürekli çalışmadan sonra aralıklı çalışma" belirtiyor. Bu zorunlu mu ve neyi tetikler?

Evet, zorunludur. Bu LME21'in firmware'sinde programlanmış ve devre dışı bırakılamaz bir fonksiyondur.Kontrollü bir kapatma başlatır ve başlangıç sırasını yeniden başlatır..

Bu, Avrupa gaz cihazları standartlarında düzenleyici bir güvenlik gereksinimidir.yanma dizisinin ve alev dedektörünün, yakıcı sürekli çalıştığı uygulamalarda bile (daimi sıcak su sistemleri gibi) en az günlük olarak test edilmesini sağlamak.

24 saatlik zamanlayıcı, gün içinde normal bir termostat kontrolü kapalı / açık döngüsü olduğunda her seferinde sıfırlanır.

S4: Çok renkli LED teşhis ekranı neyi gösterir ve nasıl okunuyor?

LME21.130C2'nin çok renkli LED'i, kontrol dizisinin mevcut aşamasını ve hata kodlarını farklı renkler kullanarak gösterir (normal çalışma aşamaları için yeşil, normal çalışma aşamaları için yeşil,Kırmızı veya kilit ve hata koşulları için kırmızı yanıp sönen) ve yanıp sönen desenler.

Her renk ve flaş kombinasyonu, LME21 veri sayfasında belgelenmiş belirli bir çalışma durumuna veya arıza türüne karşılık gelir: sürekli çalışmak için yeşil,Belirli dizi aşamalarında yeşil yanıp sönen, kilit için kırmızı ve belirli hata türlerini gösteren kombinasyonlar (alev arızası, hava basıncı arızası, iç arızası).

Cihazda yer alan bu ekran, servis mühendisinin ayrı bir teşhis aracına ihtiyaç duymadan hatanın nedenini teşhis etmesini sağlar. LED doğrudan hikayeyi anlatır.

S5: LME21.130C2, daha eski bir LGB veya LMG serisi kontrol ünitesini doğrudan değiştirebilir mi?

Siemens, LME21 evini daha eski LGB ve LMG serisi denetimleriyle fiziksel olarak aynı olması için tasarladı, özellikle düşüşle değiştirmeyi sağladı.

Montaj izi, kablolama terminal düzeni ve fiş bağlantısı uyumludur, yani bir LME21.130C2, daha önce LGB veya LMG kontrolü kullanan, kablolama değişiklikleri minimal veya hiç olmayan bir yakıcıya monte edilebilir..

Fonksiyonel fark, elektromekanik zamanlayıcıların yerini alan dijital işlem, ek teşhis özellikleri, aynı fiziksel formla gelir.

Bununla birlikte, kontrol dizisi zamanlaması (t1, TSA) ve onaylı detektör türlerinin LGB/LMG yerine LME21 kullanmadan önce, yakıcı üreticisinin spesifik gereksinimlerine uyması doğrulanmalıdır.Yakıcıların onayının belirli kontrol ünitesi tiplerine bağlı olduğu için.
