Allen-Bradley 1747-BA | SLC 500 Lityum Pil Grubu — 3V / 850mAh / CR14250SE / Kablo Uçları / RAM Bellek Tutma

Elektrik Kesildiğinde Programı Çalıştıran Pil

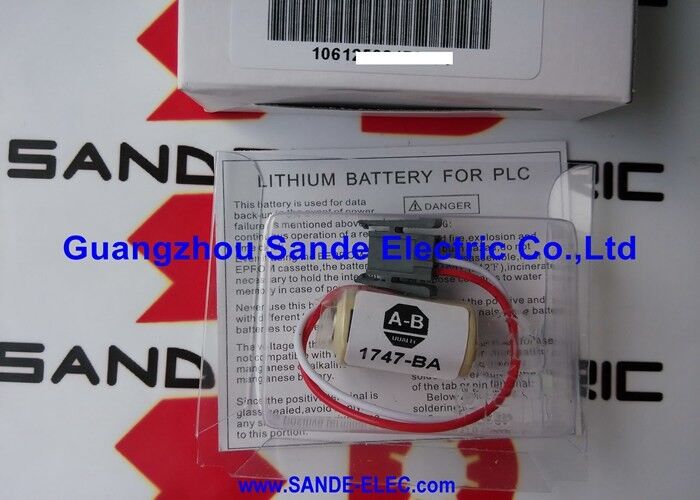

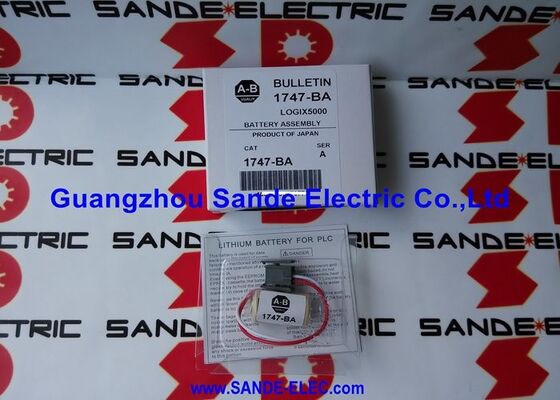

1747-BA, kullanıcı programını Allen-Bradley SLC 500 serisi işlemcilerin RAM'inde tutan lityum pildir. Panel gücü kapatıldığında (kasıtlı olarak kapatma sırasında veya kasıtsız olarak bir elektrik kesintisi sırasında) işlemcinin RAM'i besleme voltajını kaybeder. Pil olmadan RAM'de saklanan kullanıcı programı kaybolur. Güç geri geldiğinde işlemci boş bellekle başlar ve makineyi çalıştıramaz.

1747-BA bu senaryoyu önler. Pilin 3V lityum hücresi, ana güç kaynağı olmadığında işlemcinin RAM'ına bir damlama akımı sağlar. Bu, RAM içeriğini sağlam tutar; program, veri tablosu değerleri ve işlemci yapılandırması, güç kesintisi nedeniyle bozulmadan kalır. Güç geri geldiğinde işlemci tam olarak kaldığı yerden devam eder.

FDK CR14250SE hücresi, 14 mm çapında, 25 mm uzunluğunda, yarım AA lityum birincil hücredir. Bu hücre kimyası, uzun raf ömrü, yüksek enerji yoğunluğu ve düşük kendi kendine deşarj koşulları altında sabit voltaj sağlayarak onu yedek yedekleme uygulamaları için uygun hale getirir. 0,23 gram lityum içeriği, her bir 1747-BA pili, belirli hava taşımacılığı kısıtlamalarını tetikleyen 1 gram eşiğinin altına yerleştirir; en fazla iki pil, en yüksek tehlikeli madde ek ücreti olmadan ABD yerel düzenlemeleri kapsamında birlikte gönderilebilir.

Kablo uçları, SLC 500 işlemcinin pil bağlantı portundaki soketle eşleşen bir konnektörde sonlanır. Değiştirme alet gerektirmeyen bir işlemdir; eski pili çıkarın, yenisini takın.

Temel Özellikler

Pil Ömrü — Değiştirmeden Ne Kadar Süre Önce Gereklidir?

Bir PLC'deki pil servis ömrü, hem pil kimyasına hem de pilin ne kadar iş yaptığına bağlıdır. SLC 500 açıldığında pil kullanılmaz; işlemci RAM kaynağını pilden değil doğrudan ana kaynaktan alır. Pil yalnızca PLC kapalıyken akım sağlar.

Allen-Bradley uygulamalarında 1747-BA için tipik pil ömrü kılavuzu:

• SLC5/01:Yaklaşık 5 yıl
• SLC 5/02, 5/03, 5/04, 5/05:Yaklaşık 2 yıl
• MicroLogix 1500:Yaklaşık 2 yıl

Bu rakamlar, PLC'nin önemli bir süre boyunca açık olduğunu varsaymaktadır. Açık olduğundan daha fazla kapalı olan bir PLC, aküyü daha hızlı tüketecektir. Akü voltajı eşiğin altına düştüğünde, işlemcinin akü LED'i veya arıza göstergesi etkinleşerek bakım personelini program kaybı meydana gelmeden önce aküyü değiştirmesi konusunda uyarır.

SSS

S1: 1747-BA pilinin çıkarılması SLC 500'ün programının kaybolmasına neden olur mu?

Pil çıkarıldığında SLC 500 açıksa, RAM, ana güç kaynağı mevcut olduğu sürece programını korur; pile yalnızca ana güç olmadığında ihtiyaç duyulur. Yedekleme olmadan geçen süreyi en aza indirgemek için pil değişimini mümkünse PLC açıkken yapmak iyi bir uygulamadır. İşlemcinin kapatılması gerekiyorsa pili hemen değiştirin. Bazı işlemci modelleri, ek bir saklama yöntemi olarak programın Flash (EEPROM) belleğe yedeklenmesine olanak tanır.

S2: SLC 500'deki pil LED uyarısını ne tetikler?

SLC 500 işlemci akü voltajını izler. Voltaj, pilin bitmek üzere olduğunu gösteren bir eşiğin altına düştüğünde, işlemci düşük pil göstergesini etkinleştirir; bu gösterge genellikle işlemci yüzeyinde bir LED veya işlemci durumunda küçük bir hata kodudur. Kesin eşik ve uyarı davranışı, SLC 5/0x işlemci modelleri arasında biraz farklılık gösterir. Pil zayıf uyarısını derhal ele alın; pilin haftalarca veya aylarca ömrü kalmış olabilir veya hizmet ömrü sona ermek üzere olabilir.

S3: 1747-BA diğer Allen-Bradley PLC ailelerinde kullanılan pilin aynısı mı?

1747-BA, SLC 500 ve MicroLogix 1500 ailelerine özeldir. Diğer Allen-Bradley PLC aileleri farklı piller kullanır; MicroLogix 1400, 1769-BA'yı kullanır, PLC-5 işlemciler farklı pil parça numaraları kullanır ve CompactLogix/ControlLogix sistemleri farklı saklama yöntemleri kullanabilir. Sipariş vermeden önce kurulu işlemcinin belgelerindeki pil parça numarasını tam olarak doğrulayın.

S4: Kullanılmayan 1747-BA piller için saklama önerisi nedir?

Yaklaşık 20–25°C (68–77°F) sıcaklıkta ve %40–60 bağıl nemde, serin ve kuru bir ortamda saklayın. Isıdan, doğrudan güneş ışığından ve yüksek nemden kaçının. 10 yıllık raf ömrü, doğru saklama koşulları varsayılır. Düzgün şekilde saklanan piller kurulum sırasında tam kapasiteye yakın düzeyde kalır. Terminaller arasında köprü oluşturabilecek metal nesnelerle birlikte saklamayın.
