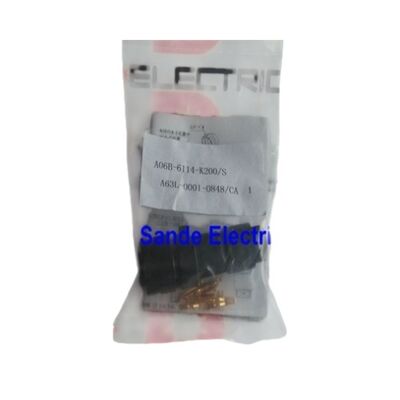

FANUC Kodlayıcı Yan Konnektörü A06B-6114-K200S / A63L-0001-0848CA

10-Pin | Düz Giriş | Motor Geri Besleme Fişi | Alpha i Serisi Servo Motor Uyumlu

Geri Besleme Döngüsünü Tamamlayan Konnektör

Her FANUC CNC servo sistemi, kırılmaz bir iletişim zincirine bağlıdır: CNC kontrol ünitesinden, servo amplifikatör aracılığıyla, kodlayıcı kablosundan aşağıya ve motora entegre edilmiş darbe kodlayıcıya kadar. Bu zincir, yalnızca en zayıf fiziksel bağlantısı kadar güvenilirdir. A06B-6114-K200S — FANUC bileşen numarası A63L-0001-0848CA olarak da anılır — kodlayıcı geri besleme kablosu ile servo motor arasındaki kritik arayüzü oluşturan kodlayıcı tarafı konnektör fişidir.

Bunlar, bakım sırasında hasar gören, yıllarca soğutucu maruziyeti sonrası korozyona uğrayan veya basitçe tekrarlanan kablo montaj döngüleri nedeniyle aşınan konnektörlerdir. Doğru yedek parçanın elinizde olması, bir geri besleme hatasının dakikalar içinde, günler değil, çözülmesini sağlar.

Ürün Genel Bakışı

CA ve CB — İki Varyant, Bir Amaç

A63L-0001-0848 ailesi iki kablo çıkış konfigürasyonunda gelir. CA varyantı (bu konnektör) kabloyu konnektör gövdesinin ekseni boyunca düz bir şekilde çıkarır — kablo motor alın yüzeyinden doğrudan uzağa doğru akar. CB varyantı 90 derecede çıkar — kablo konnektör eksenine dik olarak bükülür.

Bir makinenin hangisine ihtiyaç duyduğu, motor kodlayıcı portundaki mevcut boşluğa tamamen bağlıdır. Eksenel olarak uzanan bir kablonun bitişik bir yapıya çarpacağı dar kurulumlarda, dirsekli (CB) stil pratik bir seçimdir. Eksenel kablo yönlendirmesinin temiz ve engelsiz olduğu yerlerde, düz CA stili standarttır. Bir onarım sırasında bunu yanlış yapmak, kablonun konnektör gövdesinde mekanik gerilim altında oturmasına neden olur, bu da hem konnektörün hem de kablonun bozulmasını hızlandırır.

Bu Konnektör Neleri Taşır

10 pinli konfigürasyon, FANUC Alpha i serisi servo motorlarda bulunan darbe kodlayıcı (kodlayıcı) için gerekli tüm sinyalleri taşır. Bunlar şunları içerir:

• Konum geri besleme sinyalleri — servo amplifikatöre motor milinin her zaman nerede olduğunu tam olarak bildiren yüksek çözünürlüklü darbe verileri
• Pil yedekleme hatları — ana güç kapalıyken kodlayıcının belleğindeki mutlak konum verilerini koruyan düşük akım beslemesi (güç açıldığında referans dönüşüne olan ihtiyacı ortadan kaldıran mutlak darbe kodlayıcı motorlar için kritik)
• Seri iletişim hatları — Alpha i darbe kodlayıcısı tarafından kullanılan FANUC seri kodlayıcı arayüz protokolü için
• Kalkan/toprak bağlantıları — bu sinyal hatlarının aynı kablo kanalında yüksek akımlı motor güç kablolarının yanında çalıştığı göz önüne alındığında, gürültü bağışıklığı için önemlidir

Bu 10 temas noktasının her biri temiz, tam olarak oturmuş ve mekanik olarak güvenli olmalıdır. Tek bir korozyona uğramış pin veya geri itilmiş bir temas noktası kodlayıcı alarmlarına, düzensiz konum geri beslemesine veya tam eksen kaybına neden olabilir — ve hata sunumu genellikle aralıklıdır, bu da marjinal bir konnektörü teşhis edilmesi en zor hatalardan biri yapar.

Uyumlu Servo Motorlar ve Sistemler

A06B-6114-K200S konnektörü, FANUC Beta serisi ve Alpha i serisi servo motor açıklama kılavuzlarında belgelendiği gibi, FANUC Alpha i serisi AC servo motor kodlayıcı bağlantıları için tasarlanmıştır. Bu konnektör stilinin göründüğü belgelenmiş uyumlu motor serileri şunları içerir:

• FANUC Alpha i serisi servo motorlar (αiS ve αiF aileleri)
• FANUC Beta i serisi servo motorlar (βiS serisi — L ve M eksen bağlantılarının A06B-6114-H304 ve ilgili amplifikatörler için belirtildiği yerlerde)
• FANUC servo motorlar, αi serisi SVM amplifikatör modülleri (A06B-6114 serisi) ile kullanılır
• Standart FSSB tabanlı servo sistemleri kullanan FANUC robot kontrol ünitelerindeki robot servo motorları

Konnektör, standart bir kilitleme metal kabuk mekanizması aracılığıyla karşılık gelen amplifikatör tarafı kablo montajı ile eşleşir, hem elektriksel süreklilik hem de kazara bağlantının kesilmesine karşı mekanik tutma sağlar.

Bu Konnektör Bir İş Emrinde Ne Zaman Görünür

Yoğun bir makine atölyesinde, bu konnektör tipik olarak üç senaryoda görünür:

Planlı kablo değişimi. Kodlayıcı kablolarının belirli esneme ömrü döngüleri vardır. Yaşlanan bir kodlayıcı kablo montajını değiştirirken, motor tarafı konnektör onunla birlikte gelir — veya kablo gövdesi hala servis edilebilir durumdaysa ancak konnektör ucu hasar görmüşse ayrı olarak değiştirilir.

Çarpma veya mekanik hasar. Kodlayıcı kablosunu gergin çeken bir makine çarpması, konnektör gövdesine zarar verebilir, pimleri muhafazaya geri itebilir veya kilitleme kabuğunu kırabilir. Tüm kablo hattını değiştirmek yerine, yalnızca motor ucundaki konnektörü değiştirmek ve yeniden sonlandırmak genellikle daha hızlı, daha ucuz bir çözümdür.

Korozyon ve temas kirliliği. Soğutucu buharı olan ortamlarda, kodlayıcı konnektörü motor ucunda maruz kalır. Metal muhafaza ve doğru oturma anlamlı bir koruma sağlar, ancak yıllarca hizmetten sonra, temas kirliliği sinyal bozulmasına neden olabilir. Konnektör değişimi orijinal temas kalitesini geri yükler.

İkame ve Kalite Hakkında Bir Söz

FANUC kodlayıcı sinyal protokolü hassastır. Darbe kodlayıcı, yüksek frekanslarda seri veri çıkışı yapar ve artan temas direnci, kötü korumalı bir konnektör kabuğundan kaynaklanan ek kapasitans veya temas arayüzünde mekanik boşluğa izin veren boyutsal uyumsuzluk, sinyal bütünlüğünü bozar. Boyutsal olarak uyumlu ancak elektriksel olarak daha düşük bir ikame kullanmak başlangıçta işe yarıyor gibi görünebilir, ardından termal genleşme, titreşim veya birkaç yüz esneme döngüsünden sonra aralıklı kodlayıcı alarmlarına neden olabilir.

Bir üretim makinesi için, doğru şekilde belirtilmiş bir konnektörün maliyeti, tekrarlanan bir onarım veya planlanmamış bir iş mili duruşu olayının maliyetine kıyasla ihmal edilebilir düzeydedir.

Sıkça Sorulan Sorular

S1: A06B-6114-K200S ile A06B-6114-K200E arasındaki fark nedir?

Fark kablo çıkış yönüdür. S soneki, düz (eksenel) kablo çıkışını belirtir — kablo motor ucundan ayrılırken konnektör eksenine paralel olarak uzanır. E soneki, kablonun dik olarak büküldüğü bir dirsek (90 derecelik) konfigürasyonunu belirtir. A63L-0001-0848CA, düz versiyona karşılık gelir. Motorunuzun kodlayıcı portundaki mevcut alana ve makinede kodlayıcı kablosunun nasıl yönlendirildiğine göre seçim yapın.

S2: A06B-6114-K200S, tüm FANUC Alpha i servo motorlarda kullanılan aynı konnektör müdür?

Bu konnektör ailesi geniş bir Alpha i ve Beta i serisi motoru kapsar, ancak FANUC motor nesilleri ve aileleri arasında farklı konnektör özellikleri kullanır. Sipariş vermeden önce her zaman belirli motorunuzun belgelerine veya motordaki mevcut konnektör gövdesine karşı uyumluluğu doğrulayın. 6114 serisi amplifikatör modülleriyle eşleştirilmiş αiS ve βiS ailelerindeki motorlar için A06B-6114-K200S / A63L-0001-0848CA belgelenmiş motor tarafı geri besleme konnektörüdür.

S3: Bu konnektör sahada yeniden sonlandırılabilir mi, yoksa tam bir kablo montajı değişimi mi gerektirir?

Yeniden sonlandırma mümkündür ve kablo onarımları sırasında standart uygulamadır. Pimler konnektör muhafazasına lehimlenir veya sıkıştırılır ve yetenekli bir teknisyen muhafazayı çıkarabilir, kablo uçlarını yeniden hazırlayabilir ve yeniden sonlandırabilir. Ancak, sonlandırmanın kalitesi — özellikle kalkan sürekliliği ve pim oturma derinliği — kritiktir. Kötü yeniden sonlandırılmış bir konnektör genellikle orijinal hatadan daha kötüdür. Üretim makineleri için, önceden monte edilmiş bir kablo veya yeni bir konnektör kiti kullanmak, genellikle zaman baskısı altında saha yeniden sonlandırmasından daha güvenilirdir.

S4: Hangi FANUC kodlayıcı alarmları tipik olarak darbe kodlayıcı hatası yerine bir konnektör sorununu gösterir?

Marjinal bir konnektörle ilişkili en yaygın alarm deseni, güç döngüsüyle düzelen veya kablo fiziksel olarak hareket ettirildiğinde düzelen aralıklı bir SV0358 (bağlantısı kesilmiş kodlayıcı) veya benzeri bir iletişim hatasıdır. Kablo hareketi olmadan tutarlı bir şekilde görünen bir kodlayıcı alarmı, muhtemelen bir darbe kodlayıcı arızası veya pil sorununu gösterir. Alarm, motor konnektörü yakınındaki kabloyu esneterek tekrarlanabilirse, ilk kontrol edilmesi ve değiştirilmesi gereken şey konnektör veya kablo ucudur.

S5: A06B-6114-K200S ile A63L-0001-0848CA parça numaraları arasındaki ilişki nedir?

Her iki numara da aynı fiziksel konnektörü ifade eder. A06B-6114-K200S, amplifikatör ve kablo aksesuarı kataloglarında kullanılan FANUC sistem seviyesi sipariş numarasıdır — konnektörü onaylanmış bir yedek parça bağlamıyla birlikte paketler. A63L-0001-0848CA, konnektörün kendisi için bileşen seviyesi FANUC parça numarasıdır ve bu da temel JAE konnektör serisi tanımına (JN2DS10SL2-R) çapraz referans verir. FANUC satış sonrası tedarikçilerinden temin ederken, her iki numara da doğru parçayı tanımlayacaktır, ancak her zaman CA (düz) ve CB (dirsekli) sonekinin kurulum gereksiniminizle eşleştiğini doğrulayın.
