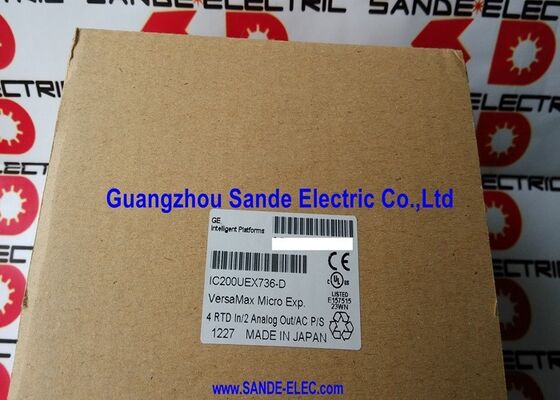

Akıllı platformlar IC200UEX736-D IC200UEX736D IC2OOUEX736-D

GE Fanuc IC200UEX736-D | VersaMax Micro RTD Genişletme Modülü — Pt100 / −100 ila +600°C / 2/3-Kablolu / 2 Analog Çıkış / Revizyon D

Tek VersaMax Mikro Modülde RTD ve Analog Çıkış Genişletme

IC200UEX736-D, VersaMax Micro PLC platformu için RTD genişletme modülüdür ve iki analog çıkışın yanı sıra Pt100 direnç sıcaklık dedektörü (RTD) ölçüm yeteneği sağlar - tümü VersaMax Micro serisini karakterize eden kompakt geçmeli genişletme modülü formatındadır.

Pt100 RTD sensörleri, gıda işlemeden kimya tesislerine ve HVAC sistemlerine kadar her sektörde bulunan endüstriyel proses sıcaklığı ölçümünde standarttır. Pt100 tanımı, sensörün 0°C'de 100 ohm nominal dirence sahip olduğu ve direncin sıcaklıkla doğrusal olarak arttığı anlamına gelir. IC200UEX736-D bu direnç değişimini okur ve onu VersaMax Micro PLC programından erişilebilen bir sıcaklık değerine dönüştürür.

Kapsanan sıcaklık aralığı — −100°C ila +600°C — çoğu standart endüstriyel proses sıcaklığı ölçümü gerekliliğini kapsar. Soğuk depolama, kriyojenik proses izleme ve soğutma sistemleri gibi düşük sıcaklık uygulamaları alt uçta ele alınmaktadır. Fırın izleme, ısıl işlem prosesleri ve buhar sistemi sıcaklıkları gibi yüksek sıcaklık uygulamaları, aralığın üst ucuna doğru kapsanmaktadır.

İki çıkışlı bölüm hem voltaj hem de akım analog çıkışlarını sağlar. Gerilim çıkışları, hız kontrolörlerindeki analog ayar noktası girişlerini, oransal ısıtıcılardaki sıcaklık ayar noktası girişlerini veya herhangi bir voltaj girişli proses cihazını çalıştırır. Akım çıkışları (tipik olarak 4–20 mA), akım döngüsünün kablo direnci hatasına karşı bağışıklığının daha uzun kablolama mesafeleri üzerinden güvenilir sinyal iletimi sağladığı standart endüstriyel akım döngüsü cihazlarına (oransal valfler, değişken hızlı sürücüler ve proses vericileri) hizmet eder.

Temel Özellikler

RTD Kablolaması — 2 Kablolu ve 3 Kablolu Karşılaştırması

IC200UEX736-D hem 2 kablolu hem de 3 kablolu Pt100 RTD bağlantılarını destekler:

2 telli:Sensör iki kabloyla bağlanır. Kablo direnci, ölçülen sensör direncine doğrudan eklenir ve kablo uzunluğu ve direnciyle orantılı bir sıcaklık okuma hatasına neden olur. Ölçüm doğruluğu gereksinimlerinin bu hataya izin verdiği kısa kablo mesafeleri için uygundur.

3 telli:Üçüncü bir kablo, modülün kablo direncini ölçmesine ve telafi etmesine olanak tanır. Üçüncü kablo sinyal kablolarıyla aynı yolu izleyerek kablo direncini ölçer ve modül bunu toplam direnç ölçümünden çıkarır. Bu, kablo direnci hatasını önemli ölçüde azaltır ve 2-kablonun kabul edilemez sıcaklık okuma sapmalarına yol açabileceği daha uzun kablolar için 3-kabloyu uygun hale getirir.

SSS

S1: Bir VersaMax Micro PLC'ye kaç tane IC200UEX736-D modülü bağlanabilir?

VersaMax Micro platformu toplamda maksimum 4 genişletme modülünü destekler. IC200UEX736-D, bir genişletme modülü olarak sayılır. Diğer genişletme türlerinin (ayrı G/Ç, analog G/Ç) yanı sıra RTD genişletmesine ihtiyaç duyulursa, tüm genişletme modülleri maksimum 4 modülü paylaşır. Birden fazla genişletme modülü türünü belirtmeden önce genişletme yapılandırmasını bu sınır dahilinde planlayın.

S2: IC200UEX736-D hangi Pt100 doğruluğunu sağlıyor?

Pt100 RTD ölçüm doğruluğu pratikte modülün ADC çözünürlüğüne, RTD sınıfına (DIN sınıfı A veya sınıf B) ve kablo kalitesine bağlıdır. 3 telli kablolama seçeneği kablo direnci hatasını ortadan kaldırır; 2 telli, kablo uzunluğuyla orantılı kablo direnci hatası ekler. Zorlu sıcaklık ölçüm uygulamalarında en iyi doğruluk için A sınıfı Pt100 sensörleri ve 3 telli kablolamayı kullanın.

S3: IC200UEX736-D, Pt1000 veya Ni100 RTD'leri veya yalnızca Pt100'ü ölçebilir mi?

IC200UEX736-D, Pt100 RTD sensörleri için belirtilmiştir. Pt1000 ve Ni100 RTD'ler farklı direnç özelliklerine sahiptir ve Pt100 için kalibre edilmiş bir modülle uyumlu değildir. Pt1000 veya diğer RTD tipleri için VersaMax Micro platformunun gerekli sensör tipini destekleyen alternatif bir genişletme modülü sunup sunmadığını doğrulayın.

S4: IC200UEX736-D'yi VersaMax Micro PLC'ye bağlamak için hangi bağlantı kablosu gereklidir?

VersaMax Mikro genişletme modülleri, modülle birlikte verilen kısa bir genişletme kablosu (tipik olarak IC200CBL501 veya eşdeğeri) aracılığıyla temel PLC ünitesine bağlanır. Kablo, genişletme modülünü genişletme zincirindeki son modüle veya doğrudan temel PLC'nin genişletme bağlantı noktasına bağlar. Modül belgelerindeki kablo parça numarasını doğrulayın.

S5: IC200UEX736-D'nin kaynağı nereden geliyor?

Emerson'un Otomasyon Çözümleri ürün tedariği (eski adıyla GE Fanuc) ve VersaMax Micro satış sonrası pazarı - endüstriyel otomasyon distribütörleri ve test edilmiş fazla tedarikçiler - aracılığıyla. -D revizyonu donanım neslini tanımlar; Sertifikalı bir kurulum değişimi için revizyon eşleşmesi gerekiyorsa D revizyonunu özellikle kurulu modülden onaylayın.
