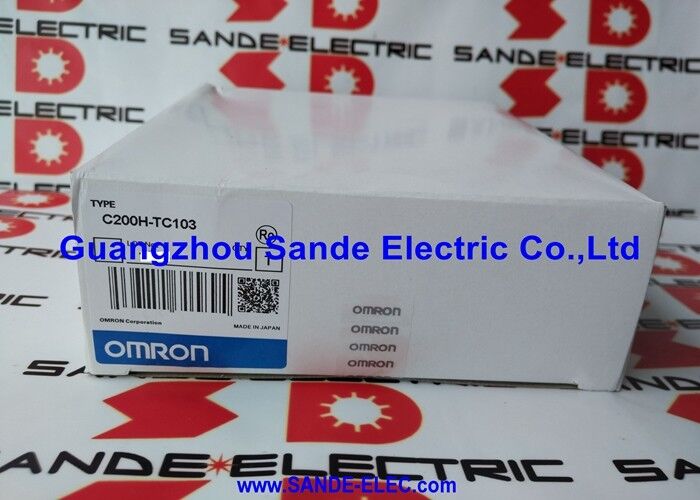

Değiştirme OMRON PLC Programlanabilir Mantık Denetleyicisi C200H-TC103

Omron C200H-TC103. SYSMAC C200H Sıcaklık Kontrol Birimi 2 Loops, Pt100 RTD Giriş, Akım Çıkışı, PID Feed-Forward, Otomatik Düzenleme

Genel bakış

BuOmron C200H-TC103SYSMAC C200H programlanabilir denetleyici serisi için iki döngüden oluşan bir sıcaklık kontrol ünitesidir.Ayrı bağımsız sıcaklık denetleyicileri gerektirmeden.

Birden fazla sıcaklık bölgesinin makinenin standart giriş/çıkış ve sıralama mantığı ile birlikte yönetilmesi gereken süreç ve makine kontrol uygulamalarında, rack-mount temperature control units like the C200H-TC103 allow the engineer to integrate all control functions into a single C200H system rather than wiring external PID temperature controllers to the PLC's analog I/O cards.

-TC103 işareti, bu modülü C200H sıcaklık modülleri platin direnç termometre (Pt100) giriş ailesine yerleştirir. -TC10X ile biten seride Pt100 ve JPt100 sensörleri kabul edilir.-TC00X serisi termokopül girişleri için tasarlanmıştır..

Bu ayrım, sensör seçimi aşamasında önemlidir: Pt100 RTD sensörleri daha iyi doğruluk, daha iyi uzun süreli istikrar,ve çoğu termokareye göre daha doğrusal sıcaklık direnç özellikleri, mutlak sıcaklık doğruluğu ve tekrarlanabilirliğin öncelik verdiği uygulamalar için tercih edilen seçim haline getirirve laboratuvar sıcaklık odalarıÖrneğin.

Tek bir modülde iki kontrol döngüsü, C200H-TC103'ün aynı anda iki bağımsız sıcaklık ölçüm ve kontrol kanalını yönettiği anlamına gelir.

Her döngü kendi Pt100 sensörünü okur, kendi PID hesaplamalarını yürütür ve kendi akım çıkışını bir ısıtıcıya, vana ya da güç denetleyiciye yönlendirir.

İki sıcaklık bölgesine sahip uygulamalar için ′′ bir enjeksiyon kalıbının iki yarısı, bir basının üst ve alt plakaları,Bir konveyör fırının giriş ve çıkış bölgelerinin iki modül yuvasını tüketmeden tamamen kontrol edilmesini sağlar..

Ana Özellikler

PID ile Feed-Forward ️ Sıcaklık istikrarı için ne anlama geliyor

Standart PID sıcaklık kontrolü, sıcaklık hatası için reaktif olarak düzeltilir. Kontrolör ölçülen süreç sıcaklığı ile ayar noktası arasındaki sapma için bekler.sonra bu sapma temelinde bir düzeltme hesaplar (P), birikmiş geçmişi (I) ve değişim oranı (D).

Yönlendirme kontrolü proaktif bir unsur ekler: sıcaklık sensörünün algılamadan önce bir bozukluğu öngörür ve önceden bir düzeltme sinyali uygular.

Bir ısıtma uygulamasında, ileri besleme, genellikle ısıtıcının çalışma koşullarındaki değişikliklere yanıt verir.veya süreçten kaynaklanan ısı kaybını artıran ortam sıcaklığının azalması.

Bu koşullar değiştiğinde, bir feedforward düzeltmesi ekleyerek,Sıcaklık kontrolörü, bozulmaya yetişirken saf PID kontrolünün yaşayacağı büyük sıcaklık düşüşünü önler..

Sonuç, özellikle süreç geçişleri sırasında, ayar noktasından daha küçük sapmalarla daha sıkı bir sıcaklık düzenlemesidir.

For applications like injection moulding where material properties are highly temperature-sensitive — a 5°C deviation from the optimal barrel temperature can cause visible defects in the moulded part — this level of temperature stability directly translates to better product quality and lower scrap rates.

Otomatik Düzenleme: El PID Parametresi Ayarlarını Kaldırmak

PID kazançlarını elle ayarlamak, sürecin termal dinamiklerini anlamak, adım tepki testleri çalıştırmak,ve sıcaklık tepkisini izlerken kazanç ayarları ile tekrarBu geçmişi olmayan birçok kullanıcı için, manuel PID ayarlama iyi bir sıcaklık kontrol performansı elde etmek için önemli bir engeldir.

C200H-TC103'ün otomatik ayarlama fonksiyonu bu süreci otomatikleştirir.

Başlatıldığında, otomatik ayarlama rutini, ∆ işlem üzerinde kontrol edilmiş bir test gerçekleştirir ve ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆

Bu tepkiden, modül, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabitBu özel işlem ve ısıtıcı kombinasyonu için duyarlı sıcaklık kontrolü.

Hesaplanan parametreler daha sonra otomatik olarak modülün kontrol kayıtlarına kaydedilir.

Auto-tuning should be run under representative process conditions — at the operating temperature and with the typical process load — to ensure the calculated parameters reflect the actual operating environment.

Başlangıçta otomatik ayarlandıktan sonra, gerekirse parametreler elle ince ayarlanabilir, ancak çoğu uygulama için otomatik ayarlanmış değerler hemen tatmin edici kontrol performansı sağlar.

PLC Programı Entegrasyonu 21 Tam Veri Erişimi Talimatları

C200H-TC103, rafın arka planı aracılığıyla C200H CPU ile iletişim kurar ve PLC programı 21 özel talimat kullanarak modülün tüm çalışma verileriyle etkileşime girebilir.Bu talimatlar programın:

Her bir döngüden ölçülen sıcaklığı (işlem değeri) görüntülemek, kayıt yapmak veya denetim işleme koymak için okuyun.

PLC programından hedef sıcaklığı değiştirmek için ayar nokta değerleri yazın

Dinamik kazanç ayarlama için PID parametrelerini okumak ve yazmak. Döngü durumunu ve alarm bayraklarını izlemek (yüksek sıcaklık alarmı, düşük sıcaklık alarmı, sensör hatası).

Modülün donanım arayüzünden değil, PLC programından otomatik ayarlamayı tetikleyin.

PLC talimatları aracılığıyla bu iki yönlü veri erişimi, bağımsız sıcaklık denetleyicilerine göre entegre raf montaj yaklaşımının temel avantajıdır:PLC programı sıcaklık düzenlemesi üzerinde tam görünürlüğe ve kontrole sahiptir, sadece ikili start/stop sinyalleri değil.

Sık Sorulan Sorular

S1: C200H-TC103 hem ısıtma hem de soğutma çıkışlarını kontrol edebilir mi, yoksa sadece ısıtma mı?

Akım çıkışı olan standart C200H-TC103, tek yönlü kontrol için tasarlanmıştır.

Isıtma/soğutma kontrolü için, hem bir ısıtıcının hem de bir soğutma valfinin veya soğutucunun modüle edilmesi gerektiğinde,Omron, C200H serisinde (C200H-TV serisi) ayrı ısı/soğutma sıcaklık kontrol modülleri sağladı.

Bir uygulama hem ısıtma hem de soğutma döngüleri gerektiriyorsa, TC103 yerine TV varyantı belirtilmelidir.

S2: Pt100 ve JPt100 girişleri arasındaki fark nedir ve hangisi seçilmelidir?

Pt100 ve JPt100 (Japonca Pt100) her ikisi de 0°C'de 100 ohm dirençli platin direnç termometreleridir.farklı uluslararası standartlar tarafından tanımlanan farklı direnç-sıcaklık ilişkileri (Pt100 için IEC 60751), JPt100 için JIS C 1604).

Pratikte, direnç değerleri çoğu sıcaklıkta yaklaşık% 0,05% farklılık gösterir, bu da çoğu saha kurulumunun ölçüm belirsizlikleri dahilindedir.

Seçim, bağlı olan sensöre bağlıdır sensörün üreticisinin spesifikasyonunda Pt100 (IEC) veya JPt100 (JIS) özelliklerine uygun olup olmadığı belirtilecektir.ve C200H-TC103 DIP anahtar ayarları ile eşleşen standart için yapılandırılmalıdır.

S3: Bir C200H rafına kaç tane C200H-TC103 modülü monte edilebilir?

C200H rafı, diğer I/O ve özel fonksiyon modülleri ile birlikte birden fazla TC103 modülünü barındırabilir.Rack'ın toplam slot sayısına (standart C200H arka planlar için en fazla 10 slot) ve CPU'nun I/O tahsis kapasitesine bağlı olarak.

Her TC103, bir yuva işgal eder ve 5V arka düzlük otobüsünden 0.33A tüketir.Rack'a monte edilmiş tüm modüllerin toplam akım tüketimi, güç kaynağı ünitesinin 5V nominal çıkışını ̇ tipik olarak PSU varyantına bağlı olarak 2A ila 5A'yı geçmemelidir..

Birçok sıcaklık bölgesi olan bir makine için, birden fazla TC103 modülü bir veya daha fazla rafda kullanılabilir.

S4: C200H-TC103 üretimi durduruldu. Omron yeni tasarımlar için önerilen yedek nedir?

Omron PLC rafında sıcaklık kontrolü gerektiren yeni sistem tasarımları için,Omron, CJ1W-TC serisini (CJ1 ve CJ2 serisi PLC'leri için) veya CS1W-TC serisini (CS1 PLC'leri için) mevcut nesil eşdeğerleri olarak önerir..

Her iki seri de eşdeğer veya gelişmiş sıcaklık kontrol işlevselliği ′′ modül başına iki veya dört kontrol döngüsü, RTD veya termokopül girişleri, akım veya voltaj çıkışları ve iyileştirilmiş teşhisler sunar.

C200H platformunun uzun vadede sürdürüldüğü uygulamalar için, C200H-TC103 endüstriyel artı pazarında mevcut olmaya devam ediyor.

S5: C200H-TC103 bozuk bir sensörü (açık devre RTD) tespit edebilir ve alarm açabilir mi?

C200H-TC103 her döngünün sensör girişini izler ve açık devre durumlarını tespit eder.

Bir sensör hatası tespit edildiğinde, modülün veri alanında, PLC programı tarafından 21 talimat arayüzü üzerinden erişilebilen ilgili sensör hata bayrağı ayarlanır.

PLC programı bu bayrağı izleyebilir ve operatör alarmı oluşturabilir, ısıtma çıkışını durdurabilir veya güvenli bir yedek çalışma moduna geçebilir.

Sensör hata tespiti, geçerli sıcaklık geri bildirimi olmadan devam eden ısıtmanın süreci aşırı ısıntırabileceği veya ekipmanlara zarar verebileceği sıcaklık kontrol uygulamalarında önemli bir güvenlik özelliğidir..
