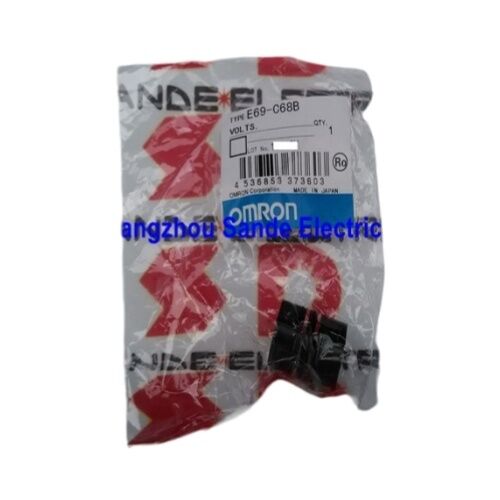

Omron E69-C68B Döner Kodlayıcılar için Mil Kaplini — 6 mm ila 8 mm Farklı Uç Çapı Tasarımı

Parça Numarası: E69-C68B

Üretici: Omron

Seri: E69

Tip: Mil Kaplini — Farklı Uç Çapı

Mil Çapları: 6 mm × 8 mm

Malzeme: Cam elyaf takviyeli PBT + Pirinç Burçlar

Uyumluluk: RoHS

Bir döner kodlayıcıyı bir makine miline temiz bir şekilde monte etmek basit görünür — mil çapı uymayana kadar. Omron E69-C68B tam olarak bu sorunu çözen kaplindir: Omron'un E69 serisinden özel olarak tasarlanmış bir mil kaplini aksesuarı, 6 mm'lik bir kodlayıcı milini 8 mm'lik bir makine miline bağlayarak mühendislerin E6 serisi döner kodlayıcılarını özel adaptörlere veya geçici çözümlere başvurmadan daha geniş bir ekipman yelpazesine bağlamalarını sağlar.

Küçük parça. Önemli işlev.

Bu Kaplin Ne Yapar

Her döner kodlayıcının kendi mili ile ölçtüğü dönen bileşen arasında mekanik bir bağlantıya ihtiyacı vardır. Kağıt üzerinde bu sadece bir kaplindir. Pratikte, konum geri bildiriminizin binlerce çalışma saati boyunca temiz ve doğru kalıp kalmayacağını — veya titreşim, radyal kaçıklık ve erken kodlayıcı yatak aşınması getirip getirmeyeceğini belirleyen bileşendir.

E69-C68B farklı uç çaplı bir kaplindir, yani bir delik 6 mm'lik kodlayıcı milini kabul ederken, karşı uç 8 mm'lik tahrik milini barındırır. Bu asimetrik tasarım, kodlayıcı ve bağlanması gereken mil farklı çaplarda olduğunda — yeniden donanım kurulumlarında, sistem yükseltmelerinde veya çok kaynaklı makine tasarımlarında yaygın bir gerçek dünya senaryosunda — özel olarak tasarlanmıştır.

Teknik Özellikler

Uyumlu Omron Kodlayıcı Modelleri

E69-C68B, aşağıdaki Omron döner kodlayıcı serileriyle kullanım için doğrulanmıştır:

• E6B2-C — 40 mm çaplı artımlı kodlayıcı
• E6C2-C — 50 mm çaplı artımlı kodlayıcı
• E6C3-C — 50 mm çaplı artımlı kodlayıcı
• E6D-C — artımlı kodlayıcı serisi
• E6CP-A — mutlak kodlayıcı (kam konumlandırıcı tipi)
• E6C3-A — mutlak kodlayıcı serisi

Uygulamanız bu modellerden herhangi birini 8 mm çapında bir makine mili ile kullanıyorsa, E69-C68B bağlantı için doğru Omron aksesuarıdır.

Anlamaya Değer Tasarım Seçimleri

Cam elyaf takviyeli PBT reçine gövde. Bazı mühendisler içgüdüsel olarak metal kaplinlere yönelir, ancak döner kodlayıcı uygulamaları için hafif reçine konstrüksiyonu kasıtlıdır. Daha düşük kütleli bir kaplin, daha düşük atalet momenti anlamına gelir, bu da kodlayıcının dahili yataklarına uygulanan dönme yükünü azaltır. Daha az yatak yükü, özellikle sık sık yön değiştiren veya keskin ivmelenen eksenlerde, daha uzun kodlayıcı hizmet ömrüne doğrudan dönüşür.

Her iki mil çapında da pirinç burçlar. Ayar vidası uçları, doğrudan plastik gövdeye değil, pirinç ek parçalara dayanır. Bu, sıkıştırma kuvvetini etkili bir şekilde yoğunlaştırır, zamanla mil çapının deformasyonunu önler ve kaplin yaşlandıkça oyun geliştirmeden her iki milden de tutuşu korur.

Dört adet M4 altıgen ayar vidası. Mil çapı başına iki adet. Altıgen anahtar sabitlemesi, her mil etrafında kontrollü, eşit sıkıştırma basıncı sağlar. Sadece sürtünmeye dayalı kaplinlerin aksine, ayar vidaları kaplini eksenel çekilmeye karşı pozitif olarak tutar, bu da titreşim veya mil kaçıklığının zamanla presle sıkılmış bir bağlantıyı gevşetebileceği uygulamalarda önemlidir.

Bu Kaplin Nerede Kullanılır

E69-C68B, Omron E6 serisi kodlayıcıların 8 mm millere sahip ekipmanlara bağlanması gereken her yerde karşımıza çıkar:

Konveyör ve malzeme taşıma hatları — hız ve konum takibi için E6B2-C veya E6C2-C kodlayıcıları konveyör makara millerine bağlama

Paketleme makineleri — makine milinin 8 mm ve kodlayıcının 6 mm olduğu yerlerde eksen konum geri bildirimi besleme

Motor test tezgahları — hız doğrulaması için kodlayıcıları motor çıkış milleri üzerine monte etme

Kam konumlandırıcı sistemleri — döner kam konumu izleme için E6CP-A mutlak kodlayıcıları proses makinelerine bağlama

Yeniden donanım ve yükseltme projeleri — mevcut kodlayıcı kurulumlarındaki aşınmış veya hasar görmüş kaplinleri, kodlayıcıyı veya makine milini değiştirmeden değiştirme

Tedarik Notu

E69-C68B, Omron'un kodlayıcı aksesuar yelpazesindeki standart bir katalog öğesidir. Farklı bir mil boyutu eşleşmesi gerektiren kurulumlar için — örneğin 6 mm kodlayıcıdan 10 mm makine miline — E69-C610B bu kombinasyonu kapsar. Tam E69 kaplin ailesi, aynı E69 serisi tasarım standardı dahilinde birden fazla kodlayıcıdan makine miline çap kombinasyonunu ele alır.

Anlaşmaya Değer SSS

S1: E69-C68B bir döner kodlayıcı mı yoksa bir kodlayıcı aksesuarı mı?

Bu bir mil kaplini aksesuarıdır — kendisi bir kodlayıcı değildir. E69-C68B, bir Omron döner kodlayıcıyı (6 mm mil) bir makine miline (8 mm) mekanik olarak bağlamak için tasarlanmıştır, böylece kodlayıcı bağlı ekipmanın dönüşünü ölçebilir. Omron'un E69 aksesuar serisine aittir.

S2: Kaplinin hangi tarafı kodlayıcıya, hangi tarafı makine miline bağlanır?

6 mm'lik mil çapı kodlayıcı miline bağlanır, ve 8 mm'lik mil çapı makine veya tahrik miline bağlanır. Her iki uç da M4 altıgen ayar vidalarıyla — mil çapı başına iki adet — sabitlenir, bunlar hizalamadan sonra bir altıgen anahtarla sıkılır.

S3: Kaplin gövdesi neden metal yerine reçineden yapılmıştır?

Cam elyaf takviyeli PBT reçine konstrüksiyonu, kaplini hafif tutar, bu da atalet momentini en aza indirir ve kodlayıcının dahili yataklarına uygulanan mekanik yükü azaltır. Bu, kodlayıcının hizmet ömrünü uzatır. Her mil çapındaki pirinç burçlar, gereksiz kütle eklemeden, gerçekten ihtiyaç duyulan yerde sıkıştırma dayanıklılığı sağlar.

S4: E69-C68B, listelenenler dışındaki Omron kodlayıcılarla kullanılabilir mi?

Omron'un uyumluluk tablosu, E69-C68B'yi E6B2-C, E6C2-C, E6C3-C, E6D-C, E6CP-A ve E6C3-A kodlayıcı modelleri için özel olarak doğrulamıştır. Bu listenin dışındaki kodlayıcılarla kullanılması, mil çapı, flanş geometrisi ve montaj düzenlemesinin bağımsız olarak uyumlu olduğu doğrulanmadıkça önerilmez.

S5: E69-C68B ile E69-C610B arasındaki fark nedir?

Her ikisi de E69 serisi farklı uç çaplı kaplinlerdir. E69-C68B 6 mm'lik bir kodlayıcı milini 8 mm'lik bir makine miline bağlar. E69-C610B ise 6 mm'lik bir kodlayıcı milini 10 mm'lik bir makine miline bağlar. Makine tarafındaki milin gerçek çapına uyan modeli seçin.
