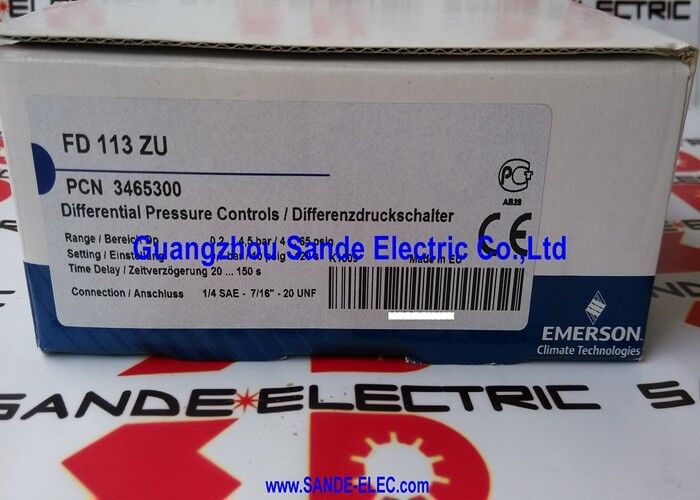

Yağ basınç farkı denetleyicisi FD113ZU Alko Basınç Denetleyicisi

FD113ZU. ∙∙ Yağ Basıncı Güvenlik Kontrolü ∙ 4 ∙ 65 PSI, 20 ∙ 150 saniye ayarlanabilir gecikme, kompresör koruması

Parça numarası:FD113ZU

Ürün Türü:Yağ basıncı güvenlik kontrolü

Basınç aralığı:4 ¢65 PSI (0,3 ¢4,5 bar)

Düzenlenebilir Gecikme:20-150 saniye (ZU tipi)

Basınç bağlantısı:7/16"-20 UNF erkek

Besleme voltajı:24-240V AC/DC

Yeniden ayarla:Hemen.

Koruma:IP40

Dahili Başlatma Penceresi ile Koruma

FD113ZU sadece bir basınç anahtarı değil, özel olarak kompresör yağlama sistemleri için tasarlanmış zamanlandırılmış bir güvenlik kontrolüdür.Yağ basıncı çok düşük düştüğünde çalıştırılan standart bir basınç anahtarı, her başladığında bir kompresörü kapatır.FD113ZU, 20 ila 150 saniye arasında ayarlanabilir bir gecikme ile bunu halleder. Kompresörün çalışmasına izin verilir.basınç kurmak için zaman verilir, ve cihaz sadece yağ basıncı bu pencere içinde güvenli bir seviyeye ulaşamazsa çalışacaktır.

Bu gibi bir cihazın pratikte çalışmasını sağlayan şey, başlangıç toleransıdır. Gecikmeyi çok kısa ayarlayın ve soğuk sabahlarda yağ kalın ve basınç yavaşça arttığında rahatsız edici yolculuklar elde edin.Doğru ayarlayın ve kontrol yapması gereken şeyi yapar.: normal başlangıç davranışını göz ardı etmek ve rulmanlara zarar verecek gerçek yağ basıncı arızalarını yakalamak.

Parça numarasındaki ZU işareti, FD113 ailesinin ayarlanabilir gecikme sürümünü tanımlar.20-150 saniye aralığı, çoğu basınçlı yağlanmış ters ve vida kompresörünün başlangıç davranışını kapsar..

Uygulanabilir Ayrıntılar

7/16 "-20 UNF basınç bağlantısı soğutma ve hafif ticari kompresör paketlerinde standarttır.Geniş voltaj aralığı 24 ila 240V AC/DC FD113ZU'yu herhangi bir aşamalı transformatör olmadan çoğu kontrol devre tasarımı ile uyumlu hale getirir.

IP40 koruması panel ve kapalı birim montajı için yeterlidir, ancak açık hava veya yıkama görevi için tasarlanmamıştır.

Derhal sıfırlama, kontrol cihazının yağ basıncının eşiği aşmaya başladığı anda sıfırlanması anlamına gelir. Basınç geri kazanıldıktan sonra manuel sıfırlama gerekmez.Bu, hatanın otomatik olarak temizlendiği sistemlere uygundur (örneğin kendini düzelten kısa bir basınç düşüşü gibi), ancak basınç geri kazanılırsa makinenin operatör müdahalesi olmadan yeniden çalıştırılabileceği anlamına gelir. Sistem tasarımının bir yolculuk durumunda manuel bir sıfırlama beklediğini doğrulayın.

Ana Özellikler

Sık Sorulan Sorular

S1: FD113ZU'da ZU işareti nedir?

ZU, FD113 yağ basıncı güvenlik kontrolünün ayarlanabilir gecikme sürümünü tanımlar. Gecikme aralığı 20 ila 150 saniyedir.belirli kompresörün yağ basıncı birikme süresine uymaya ayarlanabilirDiğer FD113 varyantları sabit gecikmeleri kullanır.

S2: Gecikme ayarının kompresör koruması için neden bir önemi var?

Başlatma sırasında, yağlama yağı basıncının pompadan oluşturulması birkaç saniye sürer. Başlatma gecikmesi olmadan güvenlik kontrolü, yağ basıncı çalışma seviyesine ulaşmadan önce kompresörü çalıştırır.Sürekli yanlış kapanmalara neden oluyor.Gecikme penceresi normal basınç birikmesini sağlarken, basınç bu süre içinde güvenli bir seviyeye ulaşmazsa kompresörü korur.

S3: Kompresör soğuk sabahlarda çalıştırıldıktan kısa bir süre sonra çalışmaya başlar. FD113ZU gecikmesi yanlış ayarlanabilir mi?

Evet, soğuk yağ daha viskozdur ve dolaşımı daha uzun sürer.Gecikme aralığın en kısa ucuna ayarlanırsa ve kompresör soğuk bir ortamda ise, kontrol basınç çalışma seviyesine ulaşmadan önce çalıştırılabilir. Gecikme ayarını artırın ve başlangıç davranışının değişip değişmediğini gözlemleyin.

S4: FD113ZU çalışmaya başladığında ne olur?

Çıkış devre açılır, kompresör kontrol devresinden güç çıkarılır ve sistem kapatılır.Yağ basıncı tekrar eşiğin üzerine geldiğinde kontrol tekrar kapanır.Eğer basınç hatası temizlenmişse, sistem yeniden çalıştırılabilir. Eğer altta yatan hata devam ederse, döngü tekrarlanır ve sorun hızlı bir şekilde ortaya çıkar.

S5: Değiştirme FD113ZU sipariş etmeden önce ne kontrol edilmelidir?

Kurulu parça numarasını doğrulayın, basınç aralığının (465 PSI) uygulama için doğru olduğunu doğrulayın, bağlantı ipliğini (7/16 "-20 UNF) kontrol edin ve kontrol voltajını doğrulayın.Ayrıca yerleştirilmiş birim üzerinde gecikme ayarını kontrol böylece yerine eşleşebilir.
