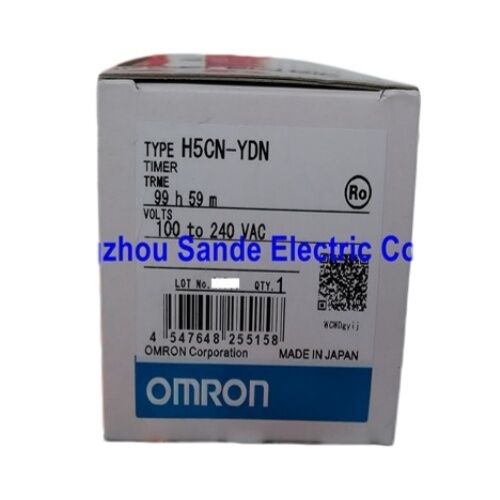

Omron H5CN-YDN H5CNYDN Zamanlayıcı U

Omron H5CN-YDN Dijital Açma Gecikme Zamanlayıcısı, 8 Pin

Ürün Tanımı

Omron H5CN-YDN, net zaman ayarına, istikrarlı ON-gecikme işlevine ve mevcut makine mantığına kolay bir şekilde entegre edilmeye ihtiyaç duyan endüstriyel kontrol panelleri için tasarlanmış kompakt bir dijital zamanlayıcıdır.

H5CN miniatür 48 × 48 mm zamanlayıcı serisine aittir ve ünitenin sıfıra doğru ilerlediğinde kalan zamanı gösteren bir geri sayım ekranı kullanır.Bu, kurulum ve günlük çalışma sırasında süreç zamanlamasını anında görsel olarak anlamak isteyen operatörler için özellikle yararlıdır..

Pratik uygulamalarda bu model ambalajlama ekipmanlarına, küçük işlem makinelerine, montaj istasyonlarına, hizmet panellerine,ve daha karmaşık çok fonksiyonlu zamanlama cihazlarına göre basit ve güvenilir bir güç açma gecikme fonksiyonunun tercih edildiği genel otomasyon sistemleri.

H5CN-YDN, 4 basamaklı 7 segmentli LED ekranı ve 10 mm karakter yüksekliği ile N modunda çalışır.ve fabrika katında kolay okunup ayarlanabilen bir başparmak tekerleği tarzı zaman ayarlama arayüzü.

Bu zamanlamanın önemli bir gücü, kompakt boyut ve endüstriyel kullanışlılık arasındaki denge.

H5CN serisi geniş bir besleme aralığını destekler ve H5CN-YDN modeli 1 dakikadan 99 saate 59 dakikaya kadar olan aşağı ekran, temas çıkışı ve 8 pin formatında listelenir.

Kontrol mühendisleri ve bakım ekipleri için, bu, kurulu panel zamanlayıcılarını değiştirirken veya röle tabanlı veya PLC destekli ekipmanlara basit gecikme fonksiyonları oluştururken yararlı bir seçim haline getirir.

Donanım açısından, zamanlayıcı temas çıkışını kullanır, yüzey veya akıntı montajını destekler ve hafif görevli tüketici kullanımı yerine endüstriyel servis koşulları için tasarlanmıştır.Yayınlanan H5CN özellikleri de açık gri bir durum göstermektedir., çalışma sıcaklık aralığı -10°C'den 55°C'ye, depolama sıcaklık aralığı -25°C'den 65°C'ye ve çalışma nemliliği 35%'ten 85%'e,Bu da düzgün bir şekilde kurulduğunda standart kontrol dolabı ortamları için uygun hale getirir..

Teknik veriler

Aşağıdaki teknik veriler yayınlanan H5CN serisi veri sayfasını ve H5CN-YDN model dizisi girişini takip ediyor.

Sık Sorulan Sorular

S1: H5CN-YDN hangi tür uygulamalar için en uygun?
H5CN-YDN, görünen kalan zaman göstergesi ile basit ve güvenilir bir ON gecikme fonksiyonuna ihtiyaç duyan makineler ve kontrol panelleri için uygundur.

Tipik kullanımlar arasında konveyör başlangıç gecikmesi, pompa veya fan dizimi, röle kilitlenmesi, ısıtıcı başlangıç zamanlaması, küçük ambalajlama ekipmanları,ve genel panel zamanlama görevleri, operatörlerin geçmiş zaman göstergesi yerine geri sayım ekranından yararlandıkları durumlarda.

S2: Geri sayım ekranının pratik avantajı nedir?
Geri sayım biçimi, operatörün kalan gecikme süresini bir bakışta görmesini sağlar, bu da genellikle devreye sokma, sorun giderme ve manuel süreç kontrolleri sırasında daha sezgisel olur.Bir teknisyenin bir çıkış durum değişikliğine kadar ne kadar zaman kaldığını bilmesi gereken uygulamalarda, bir aşağı görüntüleyici sıfırdan yukarı sayılan bir geçmiş zaman göstergisinden daha yararlı olabilir.

S3: Mühendisler bu zamanlayıcıyı kurmadan önce neyi kontrol etmelidir?
En önemli kontroller, gerekli güç kaynağı voltajı, priz türü, panel kesimi veya montaj yöntemi, temas yükü ve sıfırlama veya geçit girişi için kontrol mantığıdır.

H5CN-YDN 8 pinli bir temas çıkış modeli olduğundan, mühendis kablolama düzenini de onaylamalı, kontrol edilen yükün röle yetkisinin içinde kaldığını kontrol etmelidir.ve seçilen sürüm makinenin mevcut güç kaynağı eşleştiğinden emin olun.

S4: Bu zamanlayıcı endüstriyel kontrol devrelerinde doğrudan çıkış geçişine uygun mu?
Evet, birçok standart zamanlama görevi için. Yayınlanan temas çıkış derecesi SPDT, dirençli yükler için 250 VAC'de 3 A'dır ve birçok röle mantığı ve kontrol arayüzü uygulaması için uygundur.

Pratikte, mühendisler solenoidleri, kontaktörleri veya diğer reaktif yükleri değiştirirken hala girme akımı, endüktif yük davranışını ve harici bastırmayı göz önünde bulundurmalıdır.

S5: H5CN-YDN'yi mevcut ekipmanlarda pratik bir yedek seçeneği yapan nedir?
Tanıdık bir minyatür DIN boyutlu format, basit başparmak tekerleği ayarlama, net LED ekran ve basit bir ON-delay işletim modu sunar.

Bakım ekipleri için bu kombinasyon değerlidir çünkü kurulum karmaşıklığını azaltır ve servis çalışmaları sırasında zamanlayıcıyı anlamak kolaylaştırır.Özellikle daha gelişmiş bir çok fonksiyonlu üniteye göre özel tek fonksiyonlu bir zamanlayıcı tercih edilen eski panellerde.
