YOKOGAWA NSPP EJA530A-EAS4N-00DNFU1 EJA530AEAS4N00DNFU1

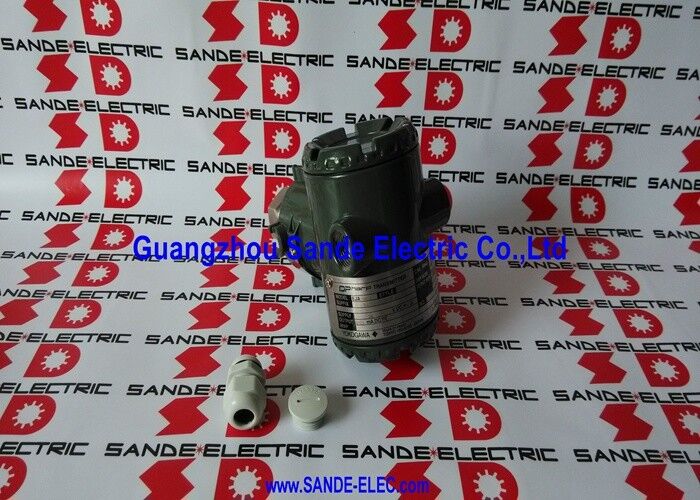

Yokogawa EJA530A-EAS4N-00DNFU1

Genel bakış

BuYokogawa EJA530A-EAS4N-00DNFU1Yokogawa'nın EJA-A serisinden, 0,5 ila 10 MPa (72,5 ila 1,450 psi) kapsamındaki E aralığı ölçüm kapsülü ile donatılmış bir satırlı montaj ölçümcü basınç verici.

Yokogawa'nın DPharp silikon rezonans sensörü teknolojisini uygulayarak, üst üste BRAIN veya HART dijital iletişim ile 4 ′′ 20mA DC çıkışı sağlar ve ± 0'luk referans doğruluğu taşır.065% EJA-A serisinin zorlu süreç ölçüm ortamlarında bilinen kalibre edilmiş aralığı.

"NSPP" işareti, Yeni Fazla/Projekt-Kapatma tedarik koşulunu doğruluyor. Bir alet, orijinal proje tedarikinden gönderilmiş, kullanılmamış ve monte edilmemiş,Genellikle tam yapılandırma kabiliyetine ve orijinal fabrika ayarlarına sahip.

Bu tedarik koşulları, proje aşımlarının, tesis kapsamının değişmesinin,Ya da enstrümanların değiştirilmesi, orijinal ambalajında tam olarak belirtilen enstrümanların fazla stokunu bırakır..

EJA530A'nın kalbinde, titreşim yapısının rezonans frekansını değiştirerek uygulanan baskıya tepki veren tek kristal silikon bir DPharp rezonans sensörü vardır.Çünkü frekans algılayıcı elemanın birincil çıkışıdır., ve frekans analog-dijital dönüşüm eserleri olmadan dijital olarak sayılabilir, DPharp verici analog algılama elemanlarının sunduğu dönüşüm hatalarını ve sürüklenmeyi önler.

Algılayıcı doğrudan bir dijital sinyal üretir ve verici aynı anda 4 ′′ 20 mA döngü çıkışına ve dijital iletişim kanalına dönüştürür.

Ana Özellikler

DPharp Sensör Teknolojisi Neden Frekans Temelli Algılama Önemlidir

Yokogawa, basınç ölçümünde temelde farklı bir yaklaşım olarak 1990'ların başında DPharp sensörünü tanıttı.

Conventional pressure transmitters use a capacitive or piezo-resistive sensing element that produces an analogue voltage or current proportional to applied pressure — a signal that requires analogue-to-digital conversion before the transmitter's electronics can process it.

Bu dönüşüm zincirinin her aşamasında küçük hatalar ortaya çıkar: ofset sürüklenme, kazanç sürüklenme, gürültü alımı,ve vericinin sinyal şartlandırmasının sıcaklık ve zaman boyunca telafi etmesi gereken doğrusal olmayanlık.

DPharp bu zincirin çoğunu ortadan kaldırıyor.ve frekans, herhangi bir analog ara adım olmadan osilatör çıkışından dijital olarak sayılır.

Sonuçta elde edilen ölçüm, doğal olarak daha doğrusal, daha istikrarlıdır ve rekabetçi analog yaklaşımlardan daha az sıcaklık değişikliklerine duyarlıdır.

Monokristal silikon malzemesinde histerezin olmaması bir başka pratik avantaj:Sensör, basınç artışına veya düşüşüne bakılmaksızın aynı basınçla aynı çıkışa geri döner., bu da her zaman deforme edilebilir analog algılama elemanlarıyla garanti edilmez.

EJA530A'da, bu DPharp çekirdeği ±0,065% referans doğruluğu ve ±0 sağlar.% 1 URL yıllık istikrar, doğru basınç ölçümünün kaliteyi doğrudan etkilediği işlem hatları için uygun hale getirir, güvenlik veya enerji tüketimi.

E Kapsülü: 0.5 ila 10 MPa, Yüksek Basınç Sınıfı

E aralığı ölçüm kapsülü, 0,5 ila 10 MPa ölçüm basıncı aralığını kapsar.1 ̊2 MPa) ve petrol ve gaz borularında en yaygın orta-yüksek basınçlı işlem uygulamalarına hizmet eder., rafineride işlem hatları, buhar üretimi ve dağıtımı, yüksek basınçlı kimyasal reaktörler ve hidrolik sistem izleme.

E kapsülünün 0,5 ̇10 MPa aralığında, kullanıcı BRAIN terminali veya HART el komünikatörü aracılığıyla çalıştırıldığında kalibre edilen aralığı yapılandırır.

Göndericinin en az kalibre edilmiş aralığı 0'dan herhangi bir yere kadar uzanabilir.5 MPa'ya kadar en fazla 10 MPa'ya kadar aynı enstrüman içindeki geniş bir gerçek süreç çalışma basınç aralığında esneklik sağlayan bir dönüşüm oranı.

25 MPa'lık maksimum çalışma basıncı (MWP), ölçüm aralığının üzerinde önemli bir aşırı basınç toleransını sağlar.Sensöre zarar vermeden kapsülü ve süreç bağlantısını basınç artışlarına karşı korur.

The process connection material — SUS316L stainless steel for the connector body and wetted internals — is appropriate for the majority of non-corrosive to mildly corrosive services encountered in general process plant applications.

Daha yüksek korozyon direnci gerektiren hizmetler için Hastelloy C-276 ıslatılmış parçaları EJA530A serisinin diğer çeşitlerinde mevcuttur.

BRAIN / HART ile 4 ¢ 20mA ¢ Çift Kanal İletişim

EJA530A-EAS4N-00DNFU1, kalibre edilen aralığın üzerindeki ölçülen ölçüm basıncını temsil eden standart 4?? 20mA DC analog sinyalini çıkarır. digital communication data is superimposed on the same two-wire loop using either Yokogawa's BRAIN protocol (compatible with the BT200 BRAIN terminal) or the HART protocol (compatible with HART handhelds and any HART-capable host system).

BRAIN protokolü, Yokogawa'nın HART standardı ile paralel olarak geliştirdiği özel dijital alan otobüsü uygulamasıydı.ve FieldMate yapılandırma yazılımı da dahil olmak üzere Yokogawa'nın enstrüman yönetimi altyapısı boyunca desteklenmektedir.

HART uyumluluğu, üçüncü taraf varlık yönetim sistemleri, kontrol sistemi HART multipleksörleri ile birlikte çalışmasını sağlar.ve taşınabilir HART iletişim cihazları, site enstrüman mühendislerinin taşıma olasılığı daha yüksek.

Dijital kanallardan herhangi biri aracılığıyla, operatörler uzaktan vericinin sıfırını ve aralığını yapılandırabilir, mühendislik birimlerini ayarlayabilir ve damping yapabilirler.Kapsülün yerleşik sıcaklık ölçümünden işlem sıcaklığını okumak, teşhis verilerini almak ve cihazı kullanımdan çıkarmadan kalibrasyon yapmak.

Dijital kanal, ev sahibi sistemin veya varlık yönetimi yazılımının öngörüsel bakım amaçları için kaydedebileceği kendi kendini teşhis durum bilgilerini de taşır.

Ev, gösterge ve alan konfigürasyonu

döküm alüminyum amplifikatör koruması, proses tesisi ortamlarında saha montajlı cihazların gerektirdiği IP67 (NEMA 4X eşdeğeri) çevre koruması sağlar.

Evin iki boru 1/2 NPT elektrik girişleri, yerel kurulum kodlarının gerektirdiği gibi güç/signal ve boru sürekliliği için ayrı kablo yönlendirmesini sağlar.Tek bir kanal bağlantısı yeterli olduğunda bir giriş seçeneğiyle mühürlenmiştir.

The digital LCD indicator — with push-button range setting capability directly on the instrument — allows local zero and span adjustment and range configuration without connecting a BRAIN terminal or HART communicatorEkran, yapılandırılabilir mühendislik birimlerinde ölçülen basınç değerini, menzil yüzdesini ve alarm durum kodlarını gösterir.

Bu aygıt üzerindeki yapılandırma yeteneği, devreye girme süresini azaltır ve taşınabilir iletişim cihazları kullanılamayan saha kalibrasyon kontrollerini basitleştirir.

Göndericinin koruma kapağı 90° artışlarla döndürülebilir. allowing the indicator and terminal block to face the preferred direction after the instrument is mounted on the process connection — a practical installation benefit when mounting orientation is constrained by the adjacent pipework, yapı veya erişim gereksinimleri.

Uygulamalar ve Süreç Uyumluluğu

EJA530A'nın 0,5-10 MPa ölçüm basıncı aralığı ve SUS316L ıslatılmış parçaları, geniş bir endüstriyel süreç ölçüm noktasında uygulanabilir hale getirir.

Petrol ve gaz üretimi ve aktarımında, kuyu başı basıncı izleme, boru hattı basıncı kontrolü, ayırıcı basınç ölçümü ve kamu hizmeti sistemi izleme hizmetlerine hizmet vermektedir.

Rafinasyon ve petrokimyasal süreçlerde, 316L paslanmaz çelik ıslatılmış parçalarla uyumlu akışlarda işlem hattı basıncı ölçümünü işliyor.Buhar üretimi ve dağıtım sistemleri, kapsülün sıcaklık ve basınç sınırları içinde buhar başlığı basıncı izleme ve kazan besleme suyunun basıncı ölçümü için EJA530A'yı kullanırYüksek basınçlı hidrolik ve pnevmatik hizmet sistemleri, su enjeksiyon sistemleri ve basınçlı gaz dağıtımı ortak uygulama tabanını tamamlar.

90 ms yanıt süresi, EJA530A'yı, döngü yanıt hızının önemli olduğu basınç kontrol döngüsü uygulamaları için uygun kılar.Yüksek kazançlı kontrol döngülerinde ultra hızlı yanıtın getirebileceği aşma riski olmadan.

Sık Sorulan Sorular

S1: "E" kapsülü kodu ne anlama geliyor ve basınç aralığı tam olarak nedir?

EJA530A'daki E ölçüm aralığı kapsülü, en az 0,5 MPa'dan en fazla 10 MPa'ya (72,5 ila 1,450 psi) kalibre edilmiş bir aralığı kapsar.Maksimum çalışma basıncı (MWP) kapsülün hasar almadan dayanabileceği maksimum statik basınç 25 MPa'dır.

Enstrüman, fabrikada veya sahadaki 0.5 ∼ 10 MPa aralığındaki herhangi bir spesifik aralığı kalibre edilir.

0,5 MPa kapsülün altında, D kapsülü (0,1 ̇2 MPa) düşük ölçüm basıncı uygulamalarını kapsar; E kapsülünün üzerinde,EJA530A'da standart daha yüksek menzilli kapsül yoktur. 10 MPa'dan yüksek uygulamalarda daha yüksek menzilli EJA530A'lar gereklidir..

S2: EJA530A'daki BRAIN ve HART iletişimi arasındaki fark nedir?

Her iki protokol de aynı 4 ′′ 20 mA iki tel döngüsünde üst üste yatan dijital sinyallerdir ve aynı yapılandırmayı ve tanı verilerini taşırlar.Yokogawa BT200 BRAIN terminali ve FieldMate yazılımı ile uyumludur. Yokogawa DCS veya mevcut Yokogawa kalibrasyon altyapısı ile tesislerde yaygın olarak kullanılanHART, üreticiden bağımsız olarak herhangi bir HART uyumlu el iletişimcisi veya ana sistemle uyumlu açık endüstri standardıdır.

Her ikisi de uzaktan sıfır / aralık ayarlama, mühendislik birimi yapılandırması, amortizasyon ayarları, tanı okuması,ve analog döngü çıkışını kesmeden parametreler kaydı.

S3: EJA530A-EAS4N-00DNFU1 sahada farklı kalibrelenmiş aralıkları için yeniden yapılandırılabilir mi?

Evet, kalibre edilmiş sıfır ve aralık E kapsülünün 0.5-10 MPa aralığında herhangi bir değere ayarlanabilir.veya Yokogawa'nın FieldMate yapılandırma yazılımı.

Mühendislik birimleri, damping zaman sabiti, çıkış yönü (doğrudan veya ters hareket), dijital gösterge görüntüleme biçimi ve düşük kesim modu tüm yapılandırılabilir parametrelerdir.

Dijital göstergedeki baskı düğmesi üzerinden yerel sıfır ve aralık ayarlaması, bir iletişimcisi olmadan temel menzil görevleri için de kullanılabilir.Bu alan yeniden yapılandırma yeteneği, tek bir aygıtın fabrikaya dönmeden hizmet ömrü boyunca birden fazla ölçüm noktasını kapsayabileceği anlamına gelir..

S4: DPharp nedir ve Yokogawa neden geleneksel kapasitif algılama elemanı yerine kullanıyor?

DPharp, Yokogawa'nın tek kristal silikon rezonans sensörüne dayalı patent basınç algılama teknolojisidir.ve bu frekans doğrudan osilatörden dijital olarak sayılır hiç analog-dijital dönüşüm adımı gerekmez.

Bu, kapasitif algılama elemanlarının analog sinyal zincirleri aracılığıyla sunduğu dönüşüm hatalarını, sıcaklık hareketini ve histerezi önler.

Sonuç daha iyi bir doğrusallık, daha az sıcaklık etkisi ve histerezis olmamakla sonuçlanır. Sensör, basınç değişiminin yönünden bağımsız olarak aynı basınçta aynı çıkışa döner.065% referans doğruluğu ve ±0EJA530A'nın %1 URL/yıl istikrarı DPharp sensörünün özelliklerinin doğrudan sonuçlarıdır.

S5: EJA530A hangi bakım aralığını gerektirir ve uzun süreli kararlılık spesifikasyonu pratikte ne anlama gelir?

Yıl başına %0,1 URL istikrar özelliği ile, vericinin kalibrasyon sapması, her bir hizmet yılı için normal çalışma koşullarında, yeniden kalibrasyon yapılmadan bu bandın içinde kalır.

Many plants use this specification to extend calibration intervals beyond the traditional annual cycle — in applications where the process conditions are stable and the measurement is not safety-critical, iki ila dört yıllık kalibrasyon aralıkları bu istikrar düzeyi ile desteklenebilir ve toplam sahiplik maliyetini düşürür.

Göndericinin kendi kendini teşhis etme yeteneği, sensör ve amplifikatör durumunu sürekli olarak izler ve dijital iletişim kanalı ve gösterge alarm ekranı aracılığıyla donanım hatalarını işaretler.Bu nedenle, ölçüm kalitesini etkileyecek bozulma, planlı kalibrasyon kontrolleri arasında tespit edilebilir..
