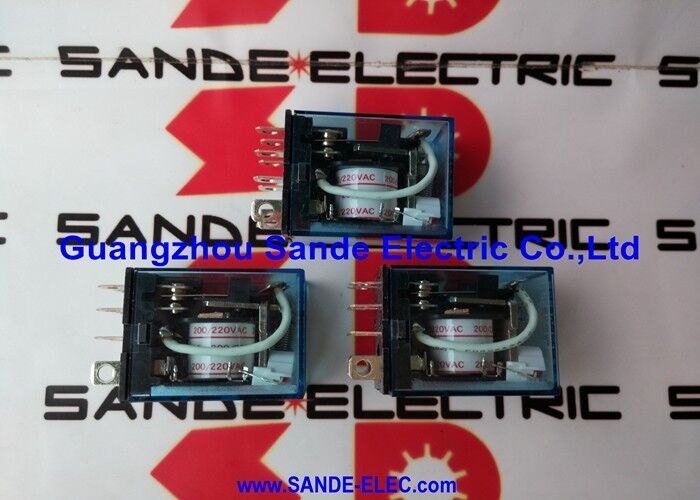

OMRON RELAY LY2N-J 200/220VAC LY2NJ 200220VAC LY2N-J 2OO/22OVAC

Omron LY2N-J | LY Serisi DPDT Güç Rölesi — 10A / 250V AC / 8-Pin Plug-In / LED Gösterge / Ark Bariyeri

DPDT, LED Göstergesi ve 2.000V AC ile Çalışan Ark Bariyeri

LY2N-J, Omron'un LY2N güç rölesinin LED donanımlı çeşididir; "J" son eki, bobine enerji verildiğinde yanan dahili çalışma göstergesini belirtir. Bu görsel durum onayı, röle çalıştırmasının test ekipmanı olmadan görünür olması gereken panel yapılarında kullanışlıdır. Ark bariyeri, açık kontaklar arasında 2.000 V AC dielektrik gücü sağlar ve yüksek voltaj geçici durumlarının sorun teşkil ettiği anahtarlama koşullarını kapsar.

DPDT (Çift Kutuplu Çift Atışlı) kontak konfigürasyonu, bir röle bobininden iki bağımsız anahtar seti sağlar. Her set, nominal yükte bağımsız olarak anahtarlanan bir normalde açık ve bir normalde kapalı kontak içerir. Pratik panel kablolamasında DPDT, aynı röleden hem açma kontağı (bir yüke enerji vermek için) hem de kesme kontağı (geri besleme veya kilitleme için) gerektiren devreleri kapsar; iki ayrı tek kutuplu rölenin yerini bir DPDT ünitesi alır.

8 pinli eklenti formatı, Omron'un MY röle serisiyle aynı fiziksel kaplama alanını ve terminal düzenlemesini kullanır. Zaten MY röle soketlerini (PYF08A) kullanan bir panel, herhangi bir kablolama değişikliği olmadan LY2N-J'yi kabul eder. Bobin voltajı sipariş sırasında belirtilmelidir; röle gövdesi ve kontaklar tüm voltaj çeşitlerinde aynıdır; sadece bobin sarımı değişir.

Temel Özellikler

LY vs MY — Güç Seviyesi ve Fiziksel Boyut

LY2N-J, Omron MY rölesiyle de uyumlu olan PYF08A soketlerine uyar. Temel fark güçtür: LY serisi, Omron'un yüksek akımlı genel amaçlı rölesidir (10A kontak derecesi), MY serisi ise genellikle daha düşük akım yüklerini yönetir. 10A yükleri anahtarlayan devreler için (motor yolvericiler, ısıtıcılar, tam bobin akımında solenoid valfler) LY2N-J'nin kontak değeri uygun spesifikasyondur.

SSS

S1: LY2N-J hangi soketi gerektirir ve MY röle soketleriyle uyumlu mudur?

LY2N-J, PYF08A (ray montajı/önden bağlantı), PYF08A-E (parmak koruma tipi), PY08 (arkadan bağlantı) ve PY08QN soketleriyle uyumlu 8 pinli eklenti formatını kullanır. Pim düzeni MY röle serisiyle aynıdır, dolayısıyla mevcut MY röle soketleri kablolama değişikliği olmadan LY2N-J'yi doğrudan kabul eder.

S2: LY2N-J'deki "J" son eki ne anlama geliyor?

J son eki, LED çalışma göstergesi çeşidini tanımlar. Röle bobinine enerji verildiğinde LED yanar ve panelin ön kısmından röle durumunun görünür şekilde onaylanmasını sağlar. -J'siz LY2N tabanı hiçbir gösterge taşımaz. Ek sonek seçenekleri arasında diyot bastırma, test için bas düğmesi ve belirli uygulamalar için çatallı kontaklar bulunur.

Soru 3: Sipariş verirken bobin voltajı nasıl belirtiliyor?

Bobin voltajı LY2N-J temel parça numarasına dahil değildir. Sipariş verirken nominal bobin voltajını ekleyin — örneğin: 24V DC bobin için LY2N-J DC24 veya 220/240V AC bobin için LY2N-J AC220/240. Röle gövdesi tüm voltaj değişkenlerinde aynıdır; bobin sarımı farklıdır. Sipariş vermeden önce panel besleme voltajını onaylayın.

S4: LY2N-J'deki temas malzemesi nedir?

Gümüş alaşımlı kontaklar. 10A/250VAC'de standart dirençli ve endüktif endüstriyel yükler için gümüş alaşımlı kontaklar uygundur. Kontak güvenilirliğinin önemli olduğu çok düşük seviyeli sinyalleri (1A'nın altında, 24V'nin altında) anahtarlamak için Omron'un çatallı kontak çeşitlerini veya mikro yük anahtarlama için özel olarak derecelendirilmiş röle türlerini göz önünde bulundurun.

S5: LY2N-J, farklı kutuplardaki hem AC hem de DC yüklerini aynı anda değiştirebilir mi?

Evet. DPDT'nin iki kontak seti elektriksel olarak bağımsızdır; her biri kendi devresini kendi voltajıyla anahtarlar. Normalde açık bir kontak, bir AC yükünü anahtarlayabilirken, aynı rölenin normalde kapalı kontağı, her devrenin kontak başına nominal limitler dahilinde kalması koşuluyla bir DC geri besleme sinyali sağlar.
