Yeni bir Fanuc A02B-0281-C120 A02B0281C120 AO2B-O281-C12O

FANUC A02B-0281-C120. ∙ ∙ Ayrı Tip MDI Birimi ∙ CNC Döner / Yatay Düzenleme / İngilizce / Küçük Tuş Biçimi

Parça numarası:A02B-0281-C120

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:MDI Birimi ¢ Ayrı Tip (Yalnız)

Seri:A02B-0281

FANUC bağımsız CNC denetimleri için operatör giriş katmanı

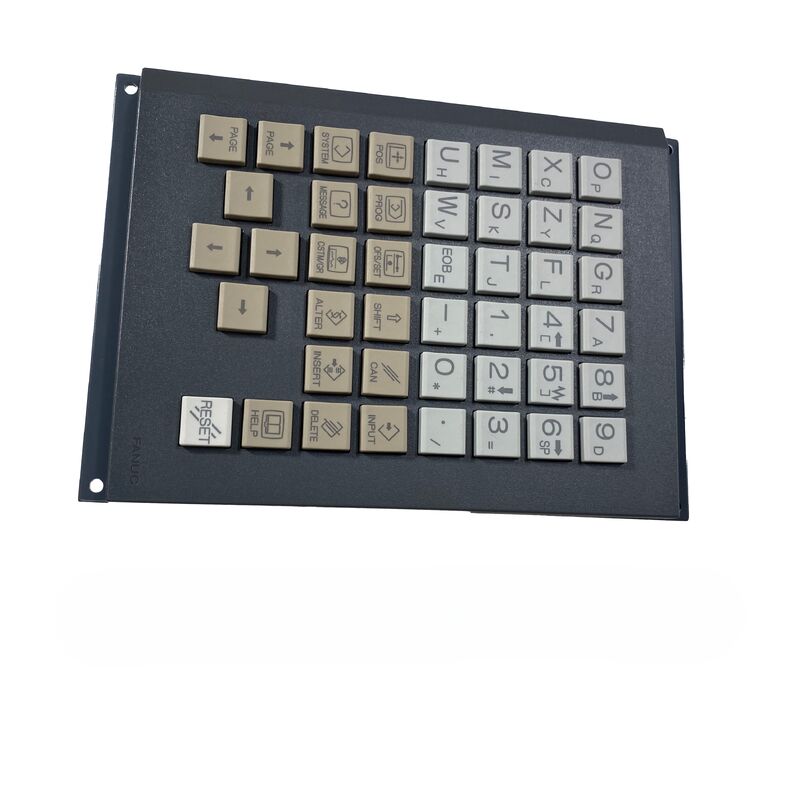

The A02B-0281-C120 is the separate-type MDI (Manual Data Input) unit for FANUC i-series CNC controls in the stand-alone configuration — the physical keypad through which the machine operator and setup technician enter CNC programmes, parametreleri değiştirmek, atlama aksları ve makine fonksiyonlarını yönetmek.

FANUC i serisi CNC kumandaları iki fiziksel konfigürasyona ayrılır: ekran ve MDI'nin tek bir ünitede birleştirildiği LCD montajlı tip ve bağımsız tip,CNC ekranı ayrı bir ünitedir ve MDI ayrı bir klavyeA02B-0281-C120, makinede, operatör ergonomisine uygun bir yere yerleştirilen ve CNC kontrol ünitesine kablolu bağımsız bir MDI'dir.

"Yatay dönme" işareti, torna (döner) makine aletleri için klavye düzeninin yönelimini tanımlar.Operatör paneli genellikle iş alanının önünde operatorun karşısına yatay olarak bakmaktadır. Bu MDI'deki anahtar düzeninin bu yönelim için optimize edilmesiFarklı düzen yapılandırmaları kullanan işleme merkezi (M tipi) MDI çeşitlerinden farklıdır.

Ana Özellikler

Ardındaki varyasyonlar ️ Sipariş vermeden önce onaylayın

A02B-0281-C120, tam anahtar setini belirleyen birkaç arka dilim konfigürasyonunda bulunur:

Sıfır, hangi tuşların fiziksel olarak bulunduğunu ve klavyede etiketlendiğini belirler.Sipariş vermeden önce kurulu MDI'nin özeti kendi etiketinden doğrulanır ?? yanlış bir özeti CNC'ye mekanik olarak uyar, ancak farklı anahtar etiketleri ve işlevleri sunar.

Sık Sorulan Sorular

S1: Ayrı tip bir MDI ile LCD montajlı bir MDI arasındaki fark nedir?

LCD takılı tip i serisi CNC'de, ekran ve MDI klavyesi tek bir bütünleşik birim halinde birleştirilir.Ekran ve MDI ayrıdır. MDI (A02B-0281-C120) CNC kontrol ünitesine kablo ile bağlanır ve bağımsız olarak monte edilir.Makinenin orijinal konfigürasyonu hangi tipin doğru olduğunu belirler; bağımsız bir MDI, LCD montajlı bir MDI tipi yerine geçemez ve tam tersi.

S2: A02B-0281-C120, makine merkezleri ve makine makineleriyle uyumlu mu?

-C120 özellikle yatay düzende CNC tornalar (dönüştürme) için yapılandırılmıştır.Bir makine merkezine dönme tipi bir MDI kurmak, anahtar fonksiyonlarının uyumsuzluğuna neden olabilir.Sipariş vermeden önce makine türünü kontrol edin.

S3: MDI, tuşlara basıldığında yanıt vermez. Hata nasıl teşhis edilir?

MDI ile CNC kontrol ünitesi arasındaki kablo bağlantısını kontrol edin ∙ gevşek veya hasarlı bir kablo, MDI arızasının en yaygın nedenidir.Birimle birlikte verilen A20B-1008-0510 konektör PCB'yi hasar belirtileri için kontrol edin.Eğer kablo ve bağlantı iyi olduğu doğrulanırsa, MDI klavyesi değiştirilmelidir.

S4: A02B-0281-C120 konektör PCB'yi içerir mi?

Evet. Birim, MDI klavyesi ile CNC kablosu arasındaki arayüzü işleyen küçük bir konektör PCB (A20B-1008-0510) ile birlikte sunulur.Kullanılmış veya fazladan birim denetleme sırasında bağlantı PCB dahil olduğunu ve hasarlı olmadığını doğrula.

S5: Hangi CNC serisi A02B-0281-C120 ile uyumludur?

A02B-0281 MDI serisi, bağımsız yapılandırmada FANUC i serisi CNC denetimleri için tasarlanmıştır Series 16i, 18i, 21i, 0i ve ayrı MDI mimarisini kullanan ilgili i serisi modelleri.Uyumluluk belirli CNC modeline ve kontrol paneli yapılandırmasına bağlıdır- Sipariş vermeden önce makinenin FANUC CNC model işareti ile onaylayın.
