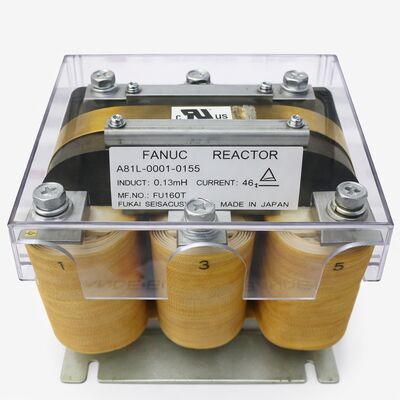

A81L-0001-0155 Fanuc AC Servo Motor Reaktörü A81L00010155 A8IL-OOOI-OI55

Fanuc A81L-0001-0155 | 3 Faz AC Hat Girişi Reaktörü — 46A, 0.13mH, 240V, CNC Sürücü Koruması

Parça Numarası: A81L-0001-0155

Seri: A81L-0001

Tip: 3 Faz AC Hat Reaktörü

Menşei: Japonya

Durum: Yeni / Fazla / Kullanılmış Mevcut

Genel Bakış

Fanuc A81L-0001-0155 , 46A, 0.13mH endüktans ve 240V AC değerine sahip bir 3 fazlı AC hat reaktörüdür. Fanuc CNC servo ve iş mili sürücü sistemlerinde, gelen şebeke beslemesi ile sürücü kabininin güç girişi arasına pasif bir güç kalitesi bileşeni olarak kullanılır.

Akım değeri için fiziksel olarak küçüktür — hizmetten çıkarılmış bir birim bu türden yaklaşık 9 lbs ağırlığındadır — ve hareketli parçası, kendi güç bağlantısı olmayan ve yapılandırma gerektirmeyen sessiz bir şekilde çalışır.

Yaptığı iş basit ama önemlidir. AC beslemesiyle seri halde bulunan üç indüktör — her faz için bir tane — sürücü güç verildiğinde ani akımı sınırlar, sürücünün doğrultucu aşamasına ulaşmadan önce voltaj geçici durumlarını zayıflatır ve sürücünün anahtarlama devresinin ürettiği harmonik akımları beslemeye geri döndürür. Bu işlevlerin hiçbiri dramatik, anında görülebilir bir etki yaratmaz.

Değerleri, aylara ve yıllara yayılan güç döngüleri, voltaj bozuklukları ve çalışma saatleri boyunca birikir — doğrultucu diyotların, DC bara kapasitörlerinin ve besleme dağıtım altyapısının hizmet ömrünü, eksik bir reaktörün yapamayacağı şekillerde uzatır.

Fanuc Fortune VMC-55 dikey işleme merkezlerinde ve benzeri FANUC 0i-MC kontrol platformlarında kurulu olduğu onaylanmıştır, A81L-0001-0155 koruduğu sürücü sistemleri için doğru şekilde belirtilmiş reaktördür.

A81L-0001 serisi, farklı Fanuc sürücü konfigürasyonlarında çeşitli akım ve endüktans değerlerini kapsar — 0155 soneki bu özel 46A / 0.13mH / 240V birimini tanımlar.

Anahtar Özellikler

46A, 0.13mH — Özellikleri Okuma

Akım değeri ve endüktans değeri birlikte reaktörün ne yaptığını ve hangi sürücü sistemine ait olduğunu belirler. 46A değeri, beslediği servo ve iş mili sürücü modüllerinin sürekli akım kapasitesidir — normal çalışma yükü altında şebeke beslemesinden çekilir.

Çok eksenli bir Fanuc sürücü sisteminde, bu toplam akım, en ağır tek eksenin değil, tüm eksenlerin tipik işleme yük koşulları altında aynı anda çalışmasını içerir.

0.13mH endüktans, A81L-0001-0155 ile aynı A81L serisindeki diğer reaktörler arasında yer alır.

Daha yüksek endüktans, daha güçlü harmonik zayıflama ve daha etkili ani akım sınırlaması sağlar — ancak tam nominal akımda reaktör boyunca daha fazla voltaj düşüşüne neden olur.

0.13mH değeri, Fanuc mühendisliğinin bu reaktörün belirtildiği sürücü sistemi için uygun olduğunu belirlediği endüktansı temsil eder: sürücü bileşen ömrünü anlamlı bir şekilde uzatacak kadar koruma, ancak tepe talebi altında DC bara voltajını sürücünün çalışma eşiğinin altına çekecek kadar voltaj düşüşü olmadan.

240V voltaj değeri, bu reaktörün dünya çapında Fanuc 200V sınıfı sürücü sistemleriyle kullanılan 200–240VAC üç fazlı besleme voltajı için tasarlandığını doğrular.

400V veya 480V üç fazlı sistemler için derecelendirilmemiştir — bunlar aynı A81L ailesinden daha yüksek voltaj sınıfı reaktörler gerektirir.

Reaktör Neyi Korur ve Neden Çıkarılması Risk Oluşturur

Her Fanuc servo ve iş mili amplifikatörü, gelen AC şebekesini sürücünün motoru sürmek için kullandığı DC bara voltajına dönüştüren bir doğrultucu köprüsü içerir — tipik olarak bir dizi diyot modülü. Bu doğrultucu diyotlar, hat reaktörünün sınırladığı iki tür elektriksel strese doğrudan maruz kalır:

Güç verildiğinde ani akım. Sürücünün DC bara kapasitörleri güç uygulandığı anda şarj edilmediğinde, beslemeden büyük bir akım darbesi çekerler.

Reaktör devredeyken, indüktör hızlı akım artışına direnir ve kapasitörlerin daha yavaş şarj olmasını sağlar.

Reaktör olmadan, her güç döngüsü, doğrultucu diyotlara tam sınırsız ani akım verir — makinenin hizmet ömrü boyunca binlerce güç döngüsünde tekrarlanan bir stres olayı, kademeli doğrultucu bozulmasına katkıda bulunur.

Şebeke ortamından gelen voltaj geçici durumları. Endüstriyel şebeke beslemeleri, kontaktör anahtarlama, yakındaki motorların çalıştırılması ve şebeke anahtarlama olaylarından kaynaklanan hızlı voltaj geçici durumları taşır. Bu geçici durumlar, sürücü girişinde hızlı yükselen voltaj sivri uçları olarak görünür.

Reaktörün endüktansı, voltaj yükselme oranını sınırlar ve sürücünün giriş koruma devresinin yanıt vermesi için zaman tanır.

Bu sınırlama olmadan, geçici durumlar doğrultucuya ve DC bara kapasitörlerine tam eğim oranlarında ulaşır.

Belirtilen hat reaktörü olmadan bir Fanuc sürücü sistemini çalıştırmak operasyonel olarak mümkündür ancak her iki koruma mekanizmasını da ortadan kaldırır.

Yıllarca çalışması beklenen bir üretim makinesinde, bu seçim, küçük bir akım bileşeni maliyetini, uyarı vermeden gelen daha yüksek maliyetli bir sürücü modülü arızasıyla takas eder.

Yerleşim ve Kurulum

A81L-0001-0155, AC şebeke beslemesinin tüm üç fazıyla seri olarak, ana devre kesici veya sigortalı ayırıcı ile Fanuc Güç Kaynağı Modülü (PSM) veya ana servo güç giriş veri yolu arasındaki yere monte edilir.

Üç şebeke iletkeni, sürücü girişine ulaşmadan önce reaktörün üç indüktör sargısından geçer. Reaktörün kendisi için herhangi bir kontrol bağlantısı, yapılandırma parametresi veya güç kaynağı gereksinimi yoktur — tamamen pasiftir.

Reaktörün terminal bağlantıları, yük altında sürekli olarak tam şebeke akımını taşır. Reaktörün besleme ve yük tarafındaki kablo boyutlandırması, 46A nominal akıma uygun olmalıdır. Terminal bağlantı torku, kurulumda reaktörün terminal spesifikasyonuna göre doğrulanmalıdır — nominal akım seviyesindeki gevşek bağlantılar, terminalde reaktörün sargı tasarımının hesaba katmadığı ve bağlantı bozulmaya başlayana kadar görünmeyecek yerel ısınmaya neden olur.

Tedarik Notları

A81L-0001-0155, Fanuc MRO ve fazla piyasasında yeni, fazla ve kullanılmış durumda mevcuttur. Kullanılmış bir birimi değerlendirirken, terminal bağlantılarını renk değişikliği veya ısı hasarı açısından inceleyin, üç sargının da sağlam olduğunu doğrulayın (basit bir direnç kontrolü sürekliliği doğrular) ve birimin servis geçmişi bilinmiyorsa bir LCR metre ile endüktans değerini onaylayın.

Reaktörün doğal bir aşınma mekanizması yoktur — iyi fiziksel durumda ve sağlam sargılara sahip bir birim, yeni bir birimle aynı şekilde performans gösterecektir.

Sipariş vermeden önce doğru soneki onaylayın.

A81L-0001 serisi, farklı sürücü sistemi konfigürasyonlarında birden fazla akım ve endüktans değerini kapsar. 0155 soneki, özellikle 46A / 0.13mH spesifikasyonunu tanımlar — aynı serideki bitişik son ekler farklı derecelendirmelere sahiptir ve eşdeğer ikameler değildir.

SSS

S1: A81L-0001-0155'i hangi Fanuc CNC makine konfigürasyonları kullanır?

Bu reaktör, FANUC 0i-MC kontrolüne sahip Fortune VMC-55 dahil olmak üzere Fanuc kontrollü dikey işleme merkezlerinde kurulu olduğu onaylanmıştır. Daha genel olarak, A81L-0001-0155, toplam AC giriş akımının 46A sınıfında olduğu Fanuc CNC sürücü konfigürasyonları için doğru şekilde belirtilmiş reaktördür — tipik olarak orta menzilli çok eksenli servo sistemler, bu reaktörün 46A sürekli derecelendirmesine giren birleşik servo ve iş mili sürücü güç gereksinimi ile.

S2: Sürücü sistemi hat reaktörü takılı olmadan çalışabilir mi?

Sürücüler reaktör olmadan kısa vadede çalışacaktır, ancak bunu yapmak sağladığı ani akım sınırlamasını ve geçici durum zayıflamasını ortadan kaldırır. Her güç döngüsü, doğrultucu diyotlara sınırsız ani akım verir. Şebekedeki voltaj geçici durumları, tam eğim oranında sürücü girişine ulaşır.

Zamanla, bu stresler doğrultucu bozulmasını ve DC bara kapasitör yaşlanmasını hızlandırır. Pratik sonuç, herhangi bir acil operasyonel sorun yerine, erken sürücü arızası olarak ortaya çıkar — tipik olarak uyarı vermeden. Bir sürücü amplifikatör modülünü değiştirmek, reaktörü koruma maliyetini önemli ölçüde aşar.

S3: A81L-0001-0155, A81L-0001-0156 veya A81L-0001-0157 ile değiştirilebilir mi?

Hayır — mühendislik doğrulaması olmadan. 0156, 62A / 0.14mH ve 0157, 110A / 0.07mH olarak derecelendirilmiştir. Her sonek, farklı toplam akım ve endüktans gereksinimlerine sahip belirli bir sürücü sistemi konfigürasyonuna karşılık gelir.

Daha düşük akım derecelendirmeli yetersiz boyutlu bir reaktör kullanmak, sargılardan sürekli aşırı akım riski taşır. Farklı bir endüktans değeri kullanmak, harmonik ve ani akım koruma özelliklerini değiştirir. Her zaman parça numarası sonekini sürücü sistemi spesifikasyonuyla tam olarak eşleştirin.

S4: Kurulumdan önce kullanılmış bir A81L-0001-0155'i nasıl doğrularım?

Isı renk değişikliği veya gevşek donanım için terminal bağlantılarını inceleyin. Sürekliliği ve faz dengesini doğrulamak için üç sargının her biri arasındaki direnci ölçün — hepsi aynı düşük direnç değerini göstermelidir.

Sargılar arasında veya herhangi bir sargı ile reaktör gövdesi arasında süreklilik olmadığından emin olun (bu, yalıtım arızasını gösterir). Ekipman mevcutsa, bir LCR metre ile 0.13mH endüktansı doğrulayın. Bu kontrolleri geçen bir birim, yeni bir birimle aynı şekilde performans gösterecektir.

S5: Aynı seriden daha yüksek dereceli bir reaktör kullanılırsa ne olur — örneğin 110A'da 0157?

Daha yüksek akımlı 0157, yeterli akım kapasitesi sağlayacaktır, ancak endüktansı (0.07mH), 0155'in 0.13mH'sinden daha düşüktür. Bu, doğru şekilde belirtilmiş reaktöre kıyasla harmonik zayıflamayı ve ani akım sınırlamasını azaltır.

Sürücü çalışacaktır ve hemen bir arıza meydana gelmeyecektir, ancak koruma etkinliği doğru spesifikasyona göre azalır. Kalıcı bir kurulum için, Fanuc tarafından belirtilen reaktör sonekini sürücü sistemiyle eşleştirmek doğru mühendislik uygulamasıdır.
