Genel Bakış

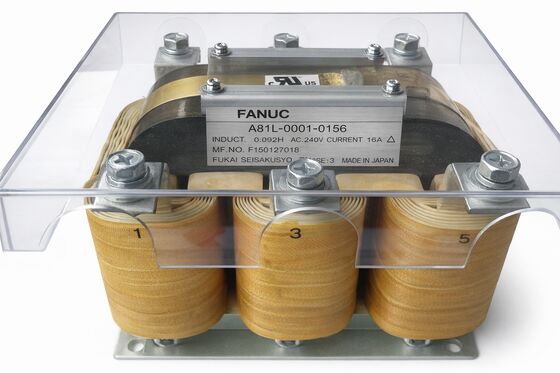

Bu Fanuc A81L-0001-0156 , 62A, 0.14mH endüktans ve 264V AC değerine sahip, Fanuc CNC servo ve iş mili sürücü sistemlerinde kullanılmak üzere tasarlanmış 3 fazlı bir AC hat reaktörüdür. Gelen şebeke beslemesi ile sürücü sisteminin AC giriş terminalleri arasına monte edilir ve üç fazın tamamıyla eş zamanlı olarak seri halde kontrollü bir empedans görevi görür. Bu yerleşim — ham şebeke gücünün hassas sürücü elektroniğiyle buluştuğu nokta — reaktörün kabin içindeki yerini hak ettiği yerdir.

Daha yüksek akımlı A81L-0001-0157'ye (110A / 0.07mH) kıyasla, A81L-0001-0156 daha düşük bir akım değerinde ve daha yüksek bir endüktans değerine sahiptir.

Bu kombinasyon, uygulamasının hikayesini anlatır: toplam toplam giriş akımının orta düzeyde olduğu ve ek endüktansın, daha düşük endüktanslı alternatiflerin sağladığından daha kapsamlı harmonik zayıflama ve ani akım sınırlaması sağladığı daha küçük Fanuc sürücü konfigürasyonları için tasarlanmıştır.

Tek bir servo amplifikatör modülüne sahip makinelerde, kompakt bir iş mili sürücüsünde veya sınırlı eksen konfigürasyonunda, 62A / 0.14mH spesifikasyonu doğru bir seçimdir — bir yedek değil, sürücü sisteminin elektriksel gereksinimlerine bilinçli bir eşleşmedir.

Anahtar Özellikler

Daha Yüksek Endüktans, Daha Düşük Akım — Spesifikasyonu Anlamak

Hat reaktörlerindeki endüktans ve akım değeri arasındaki ilişki rastgele değildir. Daha yüksek endüktans daha fazla empedans oluşturur, bu da hem açılışta ani akımın hem de çalışma sırasındaki harmonik akımın daha etkili bir şekilde sınırlandırılması anlamına gelir.

Ancak daha yüksek endüktans, tam anma akımında daha fazla voltaj düşüşüne de neden olur — bu nedenle daha büyük, daha yüksek akımlı reaktörler, besledikleri sürücü sistemi için voltaj kaybını kabul edilebilir sınırlar içinde tutmak üzere daha düşük endüktans değerleri kullanır.

0.14mH ve 62A'da, A81L-0001-0156, bu akım sınıfındaki Fanuc A81L reaktör ailesinin daha yüksek endüktans ucuna doğru yer alır.

Sonuç, kapsadığı sürücü kapasitesi için nispeten güçlü harmonik bastırma ve ani akım sınırlamasıdır — güç kaynağı kalitesinin değişken olduğu, aynı besleme devresini paylaşan başka hassas ekipmanların olduğu veya makinenin elektriksel geçmişinin, daha etkili bir reaktörün önleyebileceği açıklanamayan sürücü giriş arızalarını içerdiği tesislerde kullanışlıdır.

264V anma gerilimi, bu reaktörün uluslararası endüstriyel şebeke gerilimleri için tasarlandığını doğrular — özellikle Avrupa, Asya genelinde kullanılan 200–240VAC aralığı ve Kuzey Amerika endüstriyel kurulumlarında yaygın olan 208V/240V tek kabin konfigürasyonları. 480V üç fazlı sistemler için derecelendirilmemiştir.

Reaktör Neyi ve Nasıl Korur

Her Fanuc servo amplifikatörü ve iş mili amplifikatörü, gelen AC beslemesini, motoru sürmek için kullanılan invertörün DC bara voltajına dönüştüren tipik olarak bir diyot köprüsü olan bir doğrultucu aşaması içerir. Bu doğrultucu aşaması, şebeke beslemesinin sunduğu her şeye doğrudan maruz kalır: ani akımlar, voltaj geçişleri, aynı beslemedeki diğer ekipmanlardan kaynaklanan harmonik bozulmalar ve tekrarlanan güç döngülerinin kümülatif termal stresi.

A81L-0001-0156 tüm bunları eş zamanlı olarak ele alır. Güç verildiği anda, 0.14mH endüktansı, sürücünün şarj edilmemiş DC bara kapasitörlerine olan ani akım talebini — aksi takdirde çalışma akımının katlarına fırlayacak ve her güç döngüsünde doğrultucu diyotları zorlayacak ani akımı — direnir.

Vardiyada bir veya iki kez açılan bir üretim makinesinin hizmet ömrü boyunca, bu tekrarlanan ani akım azaltma, doğrultucu ömründe ölçülebilir bir fark yaratır.

Çalışma sırasında, servo ve iş mili sürücülerindeki invertör anahtarlaması, besleme frekansının katlarında harmonik akımlar oluşturur — üç fazlı bir sistemde öncelikle 5. ve 7. harmonikler.

Bunlar şebeke bağlantısı üzerinden geri akar ve komşu ekipmanları etkileyebilir, besleme koruma cihazlarında yanlış açmalara neden olabilir veya dağıtım transformatörlerindeki açıklanamayan termal sorunlara katkıda bulunabilir. Reaktörün endüktansı, bu harmonikleri kaynaktan zayıflatarak besleme devresindeki kabul edilebilir seviyelerde tutar.

Voltaj geçişleri — yakındaki kontaktör anahtarlamasından, motor başlangıçlarından veya şebeke anahtarlama olaylarından kaynaklanan hızlı sivrilmeler — reaktörün endüktansı tarafından sürücünün giriş kapasitörlerine ulaşmadan önce yavaşlatılır.

Kapasitörler hala geçiş enerjisini görür, ancak bunu anlık bir adım olarak değil, kontrollü bir yükselme oranında görürler, bu da kapasitörün yalıtımına olan stresi azaltır ve hizmet ömrünü uzatır.

Sürücü Kabininde Kurulum

A81L-0001-0156, üç şebeke faz iletkeniyle seri olarak monte edilir, tipik olarak makinenin servo güç bölümünün AC girişinde. Çoğu Fanuc sürücü kabin düzeninde, şebeke bir devre kesici veya sigorta bloğu aracılığıyla girer, reaktörden geçer ve ardından Güç Kaynağı Modülüne (PSM) veya doğrudan sürücü sisteminin ana AC bus'ına bağlanır.

Reaktörün kontrol bağlantısı yoktur — üç giriş ve üç çıkış güç terminali olan tamamen pasif bir bileşendir.

62A anma akımında, reaktöre giren ve çıkan iletken kesiti uygun şekilde boyutlandırılmalıdır. Bir hat reaktörünü bağlayan yetersiz boyutlandırılmış kablolama, reaktörün kendisinden bağımsız olarak terminallerde yerel ısınmaya neden olur ve yalıtım veya terminal donanımı stres belirtileri gösterene kadar görünmez.

İletken boyutlandırmasının, hafif yük koşulları altında daha düşük olabilen aşağı akım sürücüsünün anma giriş akımına değil, 62A anma değerine uyduğundan emin olun.

Montaj konumu termal yönetim için önemlidir. Reaktörün bakır sargıları ve demir çekirdeği, içlerinden geçen gücün bir kısmını ısı olarak dağıtır.

İyi havalandırılmış bir kabinde, bu, orta ortam sıcaklıklarında zorlanmadan emilir. Kapalı veya yetersiz havalandırılmış bir muhafazada, reaktör sıcaklık artışı genel kabin termal yüküne eklenir ve kabin soğutma spesifikasyonuna dahil edilmelidir.

Tedarik ve Doğrulama

A81L-0001-0156, Fanuc MRO ve fazla piyasası aracılığıyla mevcuttur. Kullanılmış bir üniteyi değerlendirirken, aşırı ısınma belirtileri — renk değişikliği, erimiş yalıtım veya gevşek donanım — için terminal bağlantılarını inceleyin ve üç sargı sonlandırmasının da sağlam ve uygun şekilde torklandığından emin olun.

Her sargı boyunca ve sargılar ile toprak arasındaki basit bir direnç kontrolü, temel yalıtım bütünlüğünü doğrular.

Reaktörün endüktansı, kurulumdan önce değerin doğrulanması gerekirse bir LCR metre ile doğrulanabilir, ancak bu, görünür bir hasar geçmişi olmayan bir ünite üzerinde nadiren gereklidir.

Bir yedek sipariş ederken, özellikle 0156 sonekini doğrulayın.

A81L-0001 serisi, farklı endüktans ve akım değerlerine sahip birden fazla reaktör derecesini kapsar — aynı serideki diğer son ekler, fiziksel olarak benzer görünseler bile eşdeğer değildir. 62A / 0.14mH / 264V spesifikasyonu 0156'ya özgüdür.

SSS

S1: A81L-0001-0156 ile A81L-0001-0157 arasındaki fark nedir?

0157, 110A ve 0.14mH endüktans değerine sahiptir — daha yüksek akım, daha düşük endüktans — daha büyük toplam giriş akımına sahip daha büyük Fanuc sürücü sistemleri için uygundur. 0156, 62A ve 0.14mH değerine sahiptir — aynı endüktans, daha düşük akım kapasitesi — daha küçük sürücü konfigürasyonlarına uygundur.

0157'yi 0156 için tasarlanmış bir sistemde kullanmak yeterli akım kapasitesi sağlar ancak aynı endüktans, bu nedenle harmonik ve ani akım performansı değişmez.

0156'yı 0157'nin belirtildiği yerde kullanmak, reaktör sargılarından sürekli aşırı akım riski taşır. Her zaman akım değerini sürücü sisteminin gerçek giriş akımına eşleştirin.

S2: A81L-0001-0156, 480V üç fazlı beslemelerle uyumlu mu?

Hayır. 264V AC voltaj değeri, bu reaktörün 200–240VAC üç fazlı şebekeler için tasarlandığını doğrular, bu da Fanuc 200V sınıfı servo ve iş mili sürücü sistemleriyle kullanılan standart besleme voltajını kapsar. Fanuc 400V sınıfı sürücü sistemleri, o voltaj sınıfı için derecelendirilmiş reaktörler gerektirir.

264V dereceli bir reaktörü 480V beslemeye takmak bir yalıtım riski ve güvenlik tehlikesidir — reaktörün voltaj sınıfı şebeke voltajıyla eşleşmelidir.

S3: 0.14mH endüktansı tipik hat reaktörleriyle nasıl karşılaştırılır ve daha fazla endüktans her zaman daha mı iyidir?

0.14mH, 62A üç fazlı bir reaktör için orta ila yüksek uçta yer alır. Daha fazla endüktans daha iyi harmonik zayıflama ve daha güçlü ani akım sınırlaması sağlar, ancak aynı zamanda tam anma akımında reaktör boyunca daha fazla voltaj düşüşüne neden olur — bu da yük altında sürücünün DC bus'ına sağlanan voltajı azaltır.

Fanuc, koruma etkinliği ile kabul edilebilir voltaj düşüşü arasında denge sağlayan endüktans değerlerini her sürücü sistemi konfigürasyonu için belirtir. Belirtilenden önemli ölçüde daha yüksek bir endüktans değeri kullanmak, tepe akım talebi sırasında sürücü girişinde düşük voltaj koşulları riski taşır.

S4: Fanuc sürücü sistemi hat reaktörü olmadan çalışabilir mi?

Sürücüler reaktör olmadan çalışacaktır, ancak sağladığı giriş koruması mevcut değildir. Her açılış döngüsü, doğrultucu diyotlara sınırsız ani akım sağlar. Harmonik akımlar daha yüksek genlikte şebekeye akar. Voltaj geçişleri zayıflatılmadan sürücü girişine ulaşır.

Pratik etki yavaş yavaş birikir — kapasitör yaşlanması hızlanır, doğrultucu stresi artar ve sürücü girişle ilgili arızalara karşı daha savunmasız hale gelir. Üretimde yıllarca çalışması beklenen bir makinede, kabin maliyetini veya karmaşıklığını azaltmak için bu korumayı kaldırmak kötü bir takastır.

S5: Reaktör herhangi bir bakım gerektirir mi?

Rutin bakım gereksinimleri minimumdur. Reaktörün hareketli parçası yoktur ve yağlama, ayar veya kalibrasyon gerektirmez. Terminallerin sıkılığını ve aşırı ısınma belirtilerini kontrol etmek için periyodik muayene değerlidir — anma akımı seviyesinde gevşek veya korozyona uğramış terminaller, reaktörün sargı spesifikasyonunun dikkate almadığı yerel ısı üretir.

Planlanmış kabin bakımı sırasında bir sargı direnci kontrolü, yalıtım bütünlüğünü doğrular. Bunun ötesinde, reaktörün hizmet ömrü, herhangi bir içsel aşınma mekanizmasından ziyade kurulum ortamının kalitesi tarafından belirlenir.
