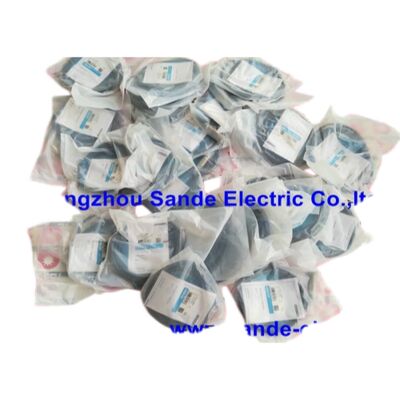

E2E-X10ME1 Yeni OMRON yakınlık anahtarı E2EX10ME1 E2E-X10ME1 E2E-X10ME1

Omron E2E-X10ME1. Indüktif Yakınlık Algılayıcı M18 Korunmasız, 10mm NPN NO, 1224VDC, 200mA, 200Hz, IP67, -40°C'den +85°C'ye kadar, 2m Yağa Dirençli Kablo

Genel bakış

BuOmron E2E-X10ME110 mm algılama mesafesine sahip, kalkansız bir M18 endüktif yakınlık sensörü, 3 telli NPN normalde açık çıkış,ve bir 200mA anahtarlama kapasitesi E2E standart 3 tel aralığında en yüksek çıkış akımı.

ME önek, Omron'un genişletilmiş kapasiteli varyantını tanımlar: standart E2E M18 korunmasız modeli (E2E-X14MD1) 100mA anahtarlama kapasitesine sahipse, ME1 varyantı bunu 200mA'ya ikiye katlar,Doğrudan yük sürme yeteneğini daha yüksek akımlı cihazlara genişletmek.

-40 ° C'den +85 ° C'ye kadar olan çalışma sıcaklık aralığı, E2E-X10ME1'i standart E2E varyantlarından en çok ayıran özelliktir.

Çoğu E2E yakınlık sensörünün -25°C'den +70°C'ye kadar değerlendirildiği ME1 modelinin genişletilmiş zemin sıcaklığı, soğuk iklimlerde, ısıtılmamış depolama tesislerinde,Soğutma ortamları+85°C üst sınırı, ısı kaynaklarına yakın kurulum için uygun ̇ dökme ve dövme ekipmanları,ısı işlem hatları, ve çevre sıcaklıklarının rutin olarak 70°C'yi geçmesi durumunda kabın soğutması olmayan makineler.

E2E-X10ME1 korumasız olarak algılayıcı yüzünden tüm yönlere elektromanyetik alanını genişletir.Aynı büyüklükteki bir içten korumalı sensörün eşleşemeyeceği bir M18 gövdesi ile 10 mm algılama mesafesine ulaşmak.

This comes with the installation requirement to mount the sensor protruding from its bracket rather than flush with surrounding metal — a requirement that is straightforward to meet with standard M18 sensor mounting hardware and is consistently worth the additional mounting complexity in exchange for 10mm sensing range from the compact M18 body.

Ana Özellikler

200mA Değiştirme Kapasitesi

The 200mA switching capacity of the E2E-X10ME1 is the specification that makes it viable for direct load driving in circuits where a standard 100mA sensor would require an intermediate relay or transistor driver.

200mA aralığındaki yaygın 24V DC endüstriyel yükler, küçük solenoid valfleri (tipik olarak 24V'de 50-150mA), röle bobinleri (10-80mA), pilot ışıklar ve kule ışıkları (20-50mA) içerir.ve sayaç / görüntü girişleri.

Kullanılabilir 200mA ile, sensör ek donanım olmadan doğrudan yükle bağlantı kurar, devreyi basitleştirir ve bir ara anahtarlama cihazının maliyeti ve arıza noktasını ortadan kaldırır.

200mA derecesi, sensörün motor yüklerini veya ağır indüktif bobinleri süresiz olarak çalıştırabileceği anlamına gelmez.İndüktif yükler için solenoidler ve röle bobinleri için, açılışta girme akımı sabit durum akımından daha yüksektir., ve kapatma sırasında endüktif tekme bir voltaj dalgası yaratır.

Omron'un E2E-X10ME1'deki aşırı basınç bastırıcı koruması normal indüktif geçiş geçici değerlerini işliyor.bir flyback diyot yükü üzerinden dönüş kapama noktasını sınırlamak için iyi bir uygulamadır.

-40°C'den +85°C'ye kadar

Omron, E2E-X10ME1'i standart E2E'nin 95 ° C aralığından daha geniş olan -40 ° C'den +85 ° C'ye kadar 125 ° C aralığında derecelendirir.

Soğuk noktada, -40°C, açık hava Kanada kışlarında, Kuzey Kutbu endüstriyel tesislerinde,ve yürüyen soğutma depolama tesisleri ️ eğer bir sensörün sıcaklığı -25°C ise ve çevre kış gecesinde -35°C'ye düşerse, standart sensör sabah çalıştırılmasında çalışmayabilir.

Sıcak uçta, +85 ° C, makine konum algılaması gereken ısı işleme fırınlarının, kovalama matbaacılarının, dökme makinelerinin ve endüstriyel fırınların yakınında bulunan ortam koşullarını kapsar.

Özellikle algılama mesafe performansı için, Omron, sıcaklık değişikliğinin, 23 °C'de referans edilen -25 °C ila +70 °C aralığında anahtar noktasını %10 ± değiştirdiğini belirtiyor.Bu, aşırı sıcaklıklarda E2E-X10ME1'in, algılama mesafesinin değişimi, kurulum boşluğu tasarımında bir faktördür. 8 mm ayar mesafesi (nominal 10 mm'nin %80'i) termal değişim için yeterli bir marj sağlar.

Sık Sorulan Sorular

S1: E2E-X10ME1 NPN çıkış telini standart bir PLC'ye nasıl bağlar?

Üç telli NPN bağlantısı: kahverengi tel +12V24V DC kaynağına, mavi tel ortak (0V) kaynağına, siyah çıkış teline PLC NPN dijital giriş terminaline.

Bir demir hedefi 10 mm algılama alanına girdiğinde, NPN çıkış transistörü “siyah tel, PLC giriş terminalini 0V'ye doğru çeker.ve PLC, bir mantık 1 girişini kaydeder (batma mantığı için yapılandırılmış NPN giriş kartları için). Hedef bulunmadığında, çıkış açık giriş mantık 0 okuyor.

S2: M18 korumasız E2E-X10ME1 için metalsiz bölge şartı nedir?

Omron specifies the required metal-free zone for unshielded M18 sensors in the E2E installation guide — the sensing face must protrude from the mounting bracket with no metallic material within the sensing face's lateral field projection zone.

Sıvı, M18 ipliğine uymalı ve çevresindeki metal yüzey, her iki tarafta da en az gövde çapı (18 mm) ile sensör ucunun arkasına geri çekilmelidir.Bu bölgeyi koruyamadığınızda çevredeki metal korunmamış yan alanı emerken etkili algılama mesafesini azaltırsınız..

S3: Çalışma voltaj aralığı 10 ′′ 40V, ancak güç kaynağı voltajı 12 ′′ 24V ′′ farkı nedir?

Güç kaynağı voltajı (1224V) istikrarlı, belirli performans için önerilen nominal çalışma aralığıdır.

Çalışma voltaj aralığı (10 ′′ 40V), sensörün hasar olmadan çalıştığı mutlak aralığıdır.12V'den aşağı olan besleme rayları ve 24V'den fazla olan yolculukları kapsayan (örneğin boşaltılmış malzemeler veya geçici).

24V'nin üzerinde veya 12V'nin altında sürekli çalışmak, Omron'un anahtarlama doğruluğu için performans özelliklerinin dışında ancak hayatta kalma sınırı içinde.,Karakteristik performans.

S4: E2E-X10ME1, alüminyum hedefleri tam 10 mm aralığında tespit edebilir mi?

Alüminyum, M18 korunmasız sensörleri için yaklaşık olarak 0,3 ̇ 0,4 × bir düzeltme faktörüne sahiptir.standart plaka boyutları (30 × 30 mm) olan bir hedef için yaklaşık 3 ∼ 4 mm'lik etkili algılama mesafesini üreten.

E2E-X10ME1 için alüminyum hedeflerde kurulum boşluğu güvenilir algılama sağlamak için 3 mm ∼ 8 mm ayar mesafesinin içinde olmalıdır.Sensör konumunu sabitlemeden önce, kurulum koşullarında belirli alaşım ve geometri ile gerçek anahtarlama mesafesini her zaman doğrulayın..

S5: Mevcut tüketim 13mA ve anahtarlama kapasitesi 200mA'dır. Tedarik akım kapasitesi ikisini de kapsayabilir mi?

Evet, bunlar ayrı akım değerleridir. 13mA, sensörün kendi iç akım çekimidir.

200mA, çıkış transistörü aktif olduğunda (hedef tespit edildiğinde) çıkış transistöründen akan maksimum akımdır.

Güç kaynağı, sensör için 13mA artı yük akımı için 200mA'ya kadar ̇ 24V DC kaynağından sensör başına toplam 213mA'ya kadar sağlamalıdır.ve toplam besleme akım talebi bağlı yüküne bağlı olarak sensör başına 50~100mA'ya yakın.
