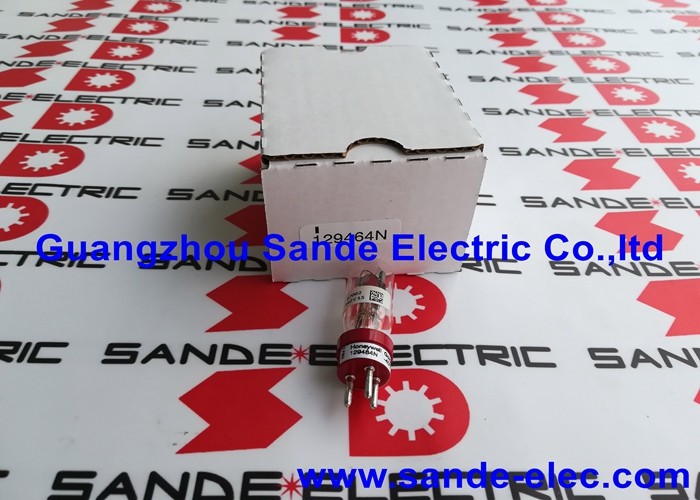

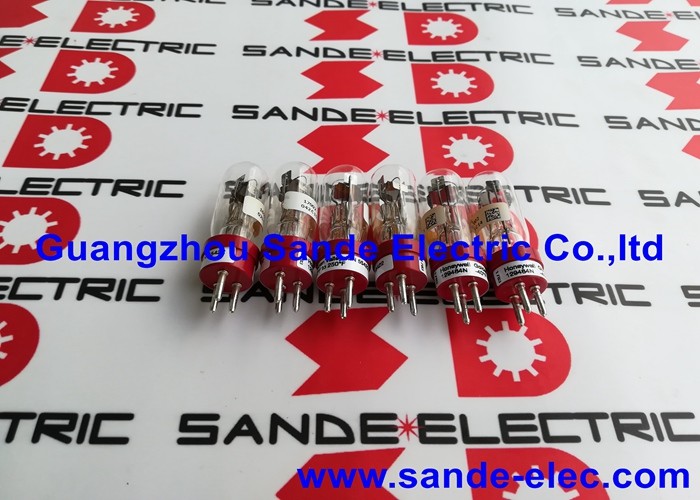

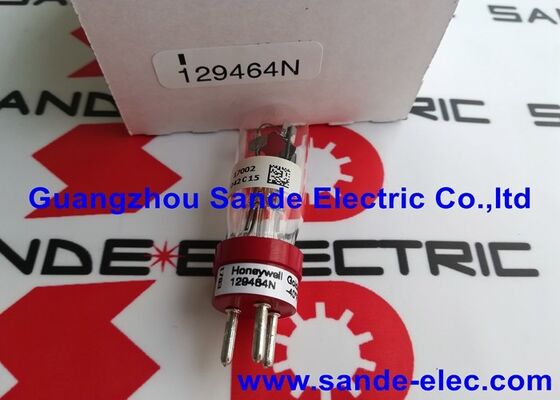

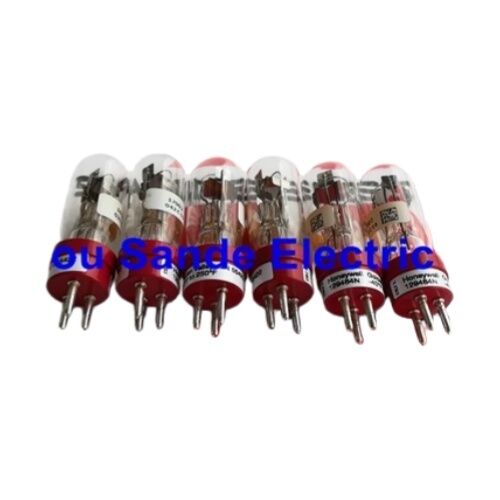

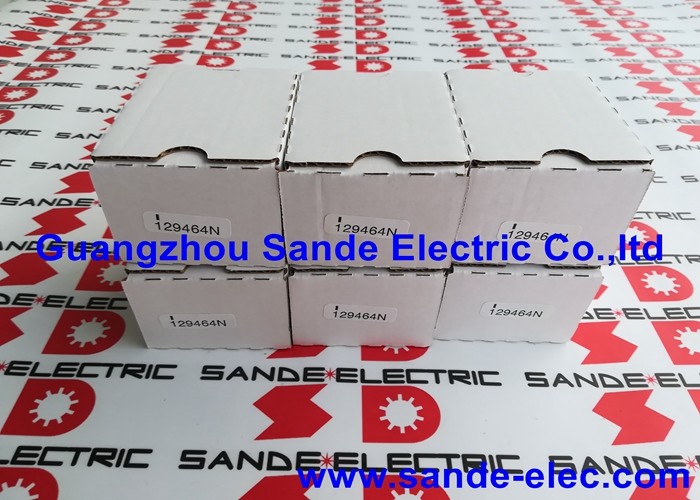

Honeywell 129464N UV lamba yangın sensörü yeni ve ücretsiz nakliye

Honeywell 129464N | UV Algılama Tüpü — C7035 ve C7061 Alev Dedektörleri İçin Yedek, -40°F ila +250°F

Genel Bakış

Honeywell 129464N, C7035 MiniPeeper ve C7061 UV alev dedektörlerinin içinde kullanılan UV algılama tüpüdür — gaz, petrol ve diğer hidrokarbon alevlerinin yaydığı ultraviyole radyasyonu algılayan ve bağlı brülör kontrol ünitesine alevin varlığını veya yokluğunu bildiren cam kaplı UV'ye duyarlı tüp.Kurulu bir C7035 veya C7061 alev dedektöründeki algılama tüpü ömrünün sonuna ulaştığında, 129464N, tüm dedektör grubunu değiştirmeden dedektörü belirtilen UV hassasiyetine geri yükleyen Honeywell orijinal yedek parçasıdır.129464N, ilgili 129464M'den sıcaklık derecesiyle ayrılır: 129464N, -40°F'ye kadar derecelendirilmiştir, bu da dış mekan kurulumları ve soğuk iklimlerde ısıtılmayan ekipman odalarında 129464M'nin 0°F alt sınırının yetersiz kalacağı yerlerde kullanımı genişletir.

Her iki tüp de aynı C7035 dedektörü için kullanılır; 129464N ayrıca fırınlar, kurutucular ve termal işlem tesislerindeki sürekli çalışma endüstriyel brülör uygulamalarını kapsayan C7061 için de uygundur.

UV alev algılama, 185-260nm dalga boyu aralığında UV radyasyonu yayan gaz ve petrol alevleri için uygun algılama teknolojisidir.

Algılama tüpü, UV fotonlarına yanıt verir — etkilerini, dedektörün elektroniğinin alev varlığı olarak yorumladığı bir elektrik sinyaline dönüştürür.

Güneş ışığı, akkor lambalar ve görünür spektrum fotokopilerinin yanlış sinyallere neden olabilecek çoğu yapay ışık kaynağı, kritik aralıktaki UV dalga boylarında yayılma yapmaz, bu da UV algılamayı iyi tasarlanmış kurulumlarda yanma alevleri için doğası gereği seçici hale getirir.

Anahtar Özellikler

Parametre

Değer

C7035, Honeywell'in aralıklı çalışma brülör uygulamaları için kompakt analog UV alev sensörüdür — ticari ısıtma, endüstriyel proses ekipmanları ve normal çalışma sırasında açılıp kapanan hafif endüstriyel yanma sistemlerindeki gaz ve petrol brülörleri.

Dedektör, her döngü başlangıcında brülörün güvenilir bir şekilde ateşlendiğini görmelidir. C7035, yanmanın oluştuğunu kontrol ünitesine bildiren UV algılama elemanını sağlayarak Honeywell 7800 serisi ve eşdeğer brülör kontrol üniteleriyle birlikte kullanılır.

C7061 UV Alev Dedektörü:

C7061, UV alev denetimini sürekli çalışma endüstriyel brülörlere genişletir — endüstriyel fırınlar, kurutucular, döner fırınlar ve termal işlem tesislerindeki büyük gaz, petrol ve çift yakıtlı brülörler, brülörün döngü yerine sürekli çalıştığı yerlerde.

C7061, UV algılama tüpünün normal çalışma sırasında doğru çalıştığını periyodik olarak doğrulayan dinamik kendi kendine kontrol özelliğini içerir — sürekli çalışma brülör uygulamaları için, tespit edilmeyen bir tüp arızasının izlenmeyen yakıt akışına izin verebileceği bir güvenlik gereksinimidir.Her iki dedektör türü de UV'ye duyarlı eleman olarak 129464N tüpünü kullanır.

Tüp, dedektörün optik hizalamasını bozmadan çıkarılıp değiştirilecek şekilde tasarlanmıştır — değiştirme prosedürü, dedektör muhafazasını açmayı, eski tüpü yuvasından çıkarmayı ve 129464N'yi yerine takmayı içerir.

Bu sahada değiştirilebilir tasarım, ömrünün sonuna ulaşmış veya ısı, titreşim veya elektriksel gerilimden zarar görmüş bir UV algılama tüpünün, montaj donanımı ve görüş borusu ile birlikte tüm dedektör grubunun değiştirilmesini gerektirmediği anlamına gelir.

UV Algılama Tüpü Servis Ömrü ve Değiştirme Tetikleyicileri

UV algılama tüplerinin, Honeywell'in çalışma saatleri olarak belirttiği sınırlı bir servis ömrü vardır, çünkü tüp içindeki UV'ye duyarlı malzeme (tipik olarak gaz deşarjlı veya fotokopili bir yapı) kümülatif UV maruziyeti ve elektriksel döngü ile kademeli olarak bozulur.

Ömrünün sonuna ulaşmış bir tüp, tamamen arızalanmadan ve yanlış kapanmalara neden olmadan veya daha kritik olarak, tespit edilmeyen bir alev kaybına izin vermeden önce hassasiyetinde azalma gösterebilir — dedektörü tetiklemek için daha parlak bir alev gerektirir.

129464N değişimi için pratik göstergeler: brülör kontrolü, daha önce güvenilir bir şekilde ateşlenen bir brülörde artan ateşleme arızalarını veya "alev yok" kilitlemelerini kaydeder; dedektördeki UV sinyal göstergesi sonraki bakım kontrollerinde düşüş eğilimi gösterir; veya dedektör, C7035 veya C7061 bakım belgelerinde belirtilen servis saatlerini biriktirmiştir.

C7061'in dinamik kendi kendine kontrolü aktif olan sürekli çalışma uygulamalarında, arızalanan bir tüp kendi kendine kontrol mekanizması tarafından tespit edilecek ve alev denetim fonksiyonu tehlikeye girmeden önce bir servis alarmı üretecektir.

Brülör Yakıt Uyumluluğu

UV alev algılama çoğu yanma aleviyle uyumludur — doğal gaz, LPG, petrol, hidrojen ve diğer karbon içeren veya hidrojen içeren yakıtlar, algılama aralığında UV radyasyonu yayar.

129464N, foton algılama seviyesinde yakıt türleri arasında ayrım yapmaz; belirli yakıtlar için genel brülör yönetim sisteminin uyumluluğu, UV algılama tüpünün kendisi tarafından değil, brülör kontrol ünitesi ve brülör tasarımı tarafından belirlenir.

SSS

S1: 129464N UV tüpünün ne zaman değiştirilmesi gerektiğini nasıl anlarım?

Ana göstergeler şunlardır: sonraki bakım kontrollerinde azalan UV sinyal gücü (dedektörün sinyal seviyesi göstergesi veya bir UV ölçer kullanılarak), daha önce güvenilir olan bir brülörde artan ateşleme arızası oranları veya kilitlemeler ve C7035 veya C7061 bakım kılavuzunda belirtilen değiştirme aralığına ulaşan birikmiş çalışma saatleri.

Bazı endüstriyel bakım programları, planlanmamış kapanmaları önlemek için, görünür durumuna bakılmaksızın, UV tüpünü sabit bir aralıkta — genellikle sürekli çalışma fırın brülörleri için yılda bir kez — değiştirir.

S2: 129464N ve 129464M arasındaki fark nedir?

Her ikisi de C7035 dedektörü için UV algılama tüpleridir. 129464M, 0°F ila +250°F arasında derecelendirilmiştir ve yalnızca C7035 uygulamaları içindir. 129464N, alt sıcaklık sınırını -40°F'ye genişletir ve ayrıca C7061 alev dedektörü için uygundur.

Dış mekan kurulumları, soğuk iklim ekipman odaları ve tüm C7061 uygulamaları için 129464N'yi seçin.

S3: 129464N, C7035 ve C7061 dışındaki bir dedektörde kullanılabilir mi?

129464N, C7035 ve C7061 dedektörleri için belirtilmiştir. Honeywell'in alev dedektörü yelpazesi, farklı UV tüpleri (191053, 129464M veya modele özel tüpler) kullanan başka UV dedektör modellerini (C7012, C7024, C7027, C7076) içerir.

129464N'nin tasarlanmadığı bir dedektörde kullanılması, yanlış yuva uyumu, farklı UV hassasiyeti özellikleri veya dedektörün elektroniği ile uyumsuzluk ile sonuçlanabilir. Yedek tüpü sipariş etmeden önce her zaman kesin dedektör modelini doğrulayın.

S4: 129464N, C7035 veya C7061'e nasıl takılır?

Brülör sistemi güvenli bir şekilde kapatıldıktan, yakıt ve elektrik beslemesinden izole edildikten ve dedektör güvenli bir kullanım sıcaklığına soğutulduktan sonra, dedektör muhafazası C7035/C7061 servis talimatlarına göre açılır.

Eski tüp yuvasından çıkarılır ve 129464N, servis kılavuzunda belirtilen doğru yönlendirme ile yerine takılır.

Muhafaza kapatılır ve dedektör işlevsel olarak test edilir — UV sinyal seviyesinin ve tepki süresinin dedektörün belirtilen parametrelerini karşıladığı doğrulanır — brülör sistemi tekrar hizmete alınmadan önce.

S5: 129464N, Honeywell 7800 serisi brülör kontrol sistemleriyle çalışır mı?

129464N, Honeywell 7800 serisi brülör kontrolleriyle kullanıma uygun olan C7035 ve C7061 alev dedektörlerinin içindeki algılama elemanıdır. Algılama tüpü doğrudan brülör kontrolüne bağlanmaz — dedektörün elektroniğine bağlanır, bu da brülör kontrolü ile arayüz oluşturur.

7800 serisi uyumluluğu, C7035 veya C7061 dedektör modeline ve belirli brülör kontrol ünitesine bağlıdır; belirli uygulama için Honeywell'in sistem seçimi belgelerinden dedektörden kontrole uyumluluğu doğrulayın.
