Omron E2E-X3D1-N Yakınlık Değiştirici Sensörü
M12, 3mm, kalkanlı, DC 2 tel normalde açık
Marka:Omron.Seri:E2E.Parça numarası:E2E-X3D1-N / E2EX3D1N
Durum:Yeni orijinal paket. Ücretsiz nakliye. Depoda.
Endüstriyel Uygulamalarda Kanıtlanmış Güvenilirlik
Omron E2E-X3D1-N kalkanlı endüktif yakınlık anahtarı, makine aletleri, taşıyıcılar, robot hücreleri ve montaj armatürleri arasında güvenilirlik için bir referans olarak kendini kurdu.Bu M12 ipli silindirli sensör 3mm algılama aralığına sahiptir, DC 2-kable normalde açık çıkış ve fiziksel temas olmadan demir metal hedeflerini tespit etmek için IP67 çevre koruması.
Ana Özellikler
| Spesifikasyon |
Değer |
| Konut |
M12 silindirik, iğneli namlu |
| Uzaklık algılama |
3 mm (notlu) |
| Algılama Yöntemi |
Indüktif (ferro metaller) |
| Koruma |
Kalkanlı |
| Çıktı Türü |
DC 2 tel, kutup korumalı |
| Çalışma Modu |
Hayır (Normalde Açık) |
| Güçlendirme Voltajı |
10 ila 30V DC |
| Yük Akım aralığı |
3 ila 100 mA |
| Yanıt sıklığı |
1,000 Hz maksimum |
| Çalışma sıcaklığı |
-25°C'den +70°C'ye kadar |
| Koruma Derecesi |
IP67 / Yağa dayanıklı |
| Konut malzemeleri |
Nikel kaplamalı tunç |
| Sertifikalar |
CE, NEMA 1/4/6/12/13 |
Kaynak: Omron E2E Serisi Veri Sayfası, Kat No. D126-E1
Fırlatma Gücü
Kalkanlı tasarım, elektromanyetik alanı sensör yüzeyinde ileriye yönlendirir, bu da metalik desteklere ve makine çerçevelerine müdahale olmadan akıcı montajı sağlar.Bu, plastik aralık halkalarına veya asgari duraklama gereksinimlerine olan ihtiyacı ortadan kaldırır., kompakt kurulumlarda maksimum tasarım esnekliği sağlar.
2 telli DC Basitlik
DC 2 tel çıkış mimarisi, sadece iki iletken gerektirerek montajı basitleştirir, bu da mekanik anahtarları değiştirmek ve kablo karmaşıklığını azaltmak için idealdir.Bu tasarım, güvenilir işleyişi sürdürürken çoğu PLC giriş kartı ile doğrudan uyumluluk sağlar.
Yüksek Hızlı Performans
1000 Hz maksimum tepki frekansı ile bu sensör, dişli dişi sayımı, indeksleme,ve standart endüstriyel uygulamalar için geniş performans aralığı ile döner hedef tespiti.
Sağlam Çevre Koruması
IP67 sertifikası, toz girişi ve geçici su batımına karşı tam korumayı sağlar.Yağa dayanıklı algılama yüzü ve PVC kablo kabuğu kesme yağlarına karşı ek koruma sağlar, soğutucu maddeler ve yüksek basınçlı yıkama ortamları, alet makine uygulamalarında yaygındır.
Çift LED göstergeler
- Yeşil ayar göstergesi:Kurulum sırasında algılama aralığında güç ve hedef algılama doğruluyor
- Kırmızı operasyon göstergesi:İşe koyma ve sorun giderme için gerçek zamanlı çıkış durumunu gösterir
Genel Uygulamalar
- Makine aletleri ve CNC merkezleri - parça varlığının tespiti ve konum doğrulama
- Robotik kol ucundaki aletler - sapık parçalarının tespiti ve iş parçasının doğrulanması
- Taşıyıcı sistemleri - palet tespiti ve konum doğrulama
- Damgalama ve baskı hatları - matris koruması ve malzeme besleme onayı
- Otomobil montajı - bileşen varlığının doğrulanması
- Gıda ve içecek hatları - Metal ambalaj tespiti
Model Variantları
| Model |
Bağlantı |
Notlar |
| E2E-X3D1-N 2M |
Önceden kablolu, 2 metrelik PVC kablosu |
En yaygın stoklu varyant |
| E2E-X3D1-N 5M |
Önceden kablolu, 5 metrelik PVC kablosu |
Uzun süreler uzatılmadan |
| E2E-X3D1-M1G |
M12 bağlantısı |
Hızlı bağlantıyı kesen tesisatlar |
| E2E-X3D2-N 2M |
Önceden kablolu, 2 metrelik PVC kablosu |
NC çıkış versiyonu |
Sıkça Sorulan Sorular
E2E-X3D1-N, alüminyum veya paslanmaz çelik gibi demir dışı metalleri tespit ediyor mu?
Demir metaller için optimize edilmiş olsa da, bu sensör, algılama mesafesini azaltan demir dışı metalleri tespit eder (genellikle alüminyum için nominal mesafenin %40-50'si).Kurulum sırasında gerçek hedef malzeme ile algılama güvenilirliğini doğrulamak.
Çoklu sensörler birbirine yakın yerleştirilebilir mi?
Evet, karşılıklı müdahaleyi önlemek için en az 30 mm yan yana veya 20 mm birbirine karşı olan mesafelerle. Daha yakın mesafe için, alternatif frekans varyantlarını düşünün.
NO ve NC çıkışı arasındaki fark nedir?
Normalde Açık (NO) çıkışı hedef tespit edildiğinde kapanır (E2E-X3D1-N). Normalde Kapalı (NC) çıkışı hedef tespit edildiğinde açılır (E2E-X3D2-N). Çoğu uygulama varlık algılama mantığı için NO kullanır.
En az 3mA yükü nedir?
DC 2 tel sensörleri düzgün çalışmak için en az 3mA yük akımı gerektirir.
E2E-X3D1-N yeni modellerle mi değiştiriliyor?
Omron, geliştirilmiş özelliklerle E2E NEXT serisini sunarken, E2E-X3D1-N mevcut kalır ve aynı şekil, uygunluk ve işlev gerektiren mevcut kurulumların doğrudan yerine geçer.
Paketleme ve Nakliye

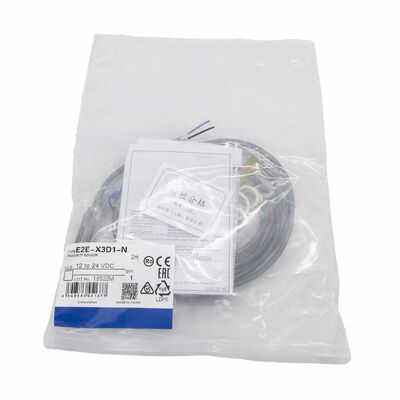

Omron'un orijinal ambalajında yeni, fabrika mühürlü olarak gönderiliyor. Stoktaki birimler için hızlı sevkiyat ile ücretsiz nakliye dahil. Uluslararası siparişler DHL, FedEx veya UPS ile tam izleme ile gönderiliyor.
