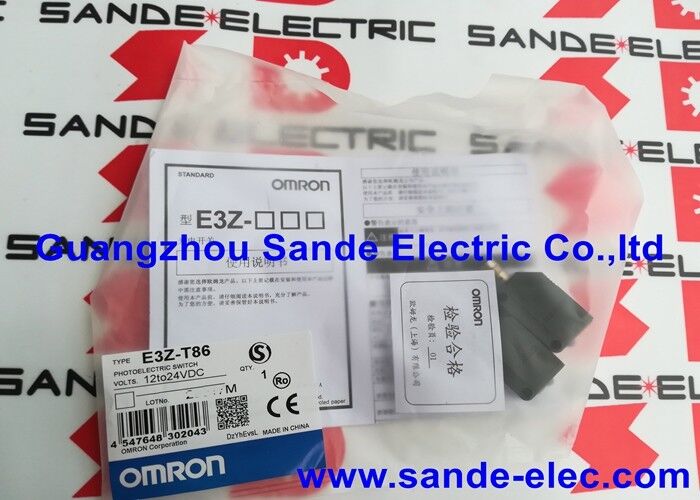

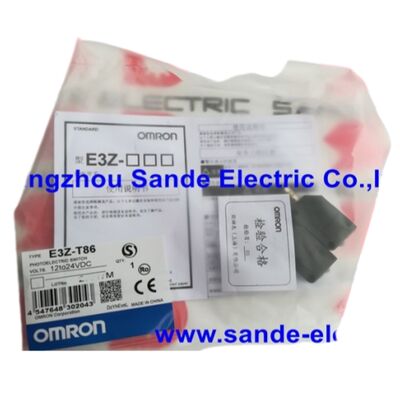

E3Z-T86 Omron Fotoelektrik Sensör Kafası E3ZT86

Omron E3Z-T86. ∙ ∙ 15m algılama, kızılötesi 870nm, PNP ışık-ağ / karanlık-ağ, 1224VDC, 100mA, IP67, M8 bağlantısı, -40°C'den +55°C'ye

Genel bakış

BuOmron E3Z-T86E3Z kompakt serisinden bir transvertik fotoelektrik sensör kümesi, her biri M8 4 pinli konektör aracılığıyla bağlanan eşleşen kare korumalara sahip emitör ve alıcıdır.870nm'de kızılötesi aydınlatma ile 15 metreye kadar bir algılama bölgesini kapsayan.

E3Z serisi yılda bir milyondan fazla adet satmıştır. Bu, serinin geniş bir endüstriyel otomasyon, ambalajlama,malzeme işleme, ve minyatür fotoelektrik sensörlerin belirtildiği depolama uygulamaları.

Çapraz ışın konfigürasyonu, yayıcıyı algılama bölgesinin bir tarafına ve alıcıyı diğer tarafına yerleştirir.

Yayıcı sürekli olarak modüle edilmiş kızılötesi ışın yayar, alıcı alınan sinyal seviyesini izler.Alıcının sinyali düşüyor ve çıkış anahtarları.

Bu en bağışıklıklı fotoelektrik algılama yöntemi. Hedefin yüzey yansıması, rengi, yüzey finişi,Ya da sunum açısı ve verilen bir sensör boyutundan en uzun algılama aralığını sağlar.

E3Z-T86, 15 metrelik mesafeden çoğu yansıtıcı sensörün yaklaşamayacağı mesafeleri kapsayabilir.

E3Z-T86 çifti (E3Z-T86-L) içindeki yayıncıyı L önekle tanımlarken, alıcıyı D önekle tanımlar (E3Z-T86-D).

Emitörde herhangi bir anahtarlama çıkışı yoktur; alıcı alınan sinyali işler ve PLC'ye bağlanan PNP çıkışını üretir.

Ana Özellikler

15 metre algılama menzilde ¢ ışın arası avantaj

E3Z-T86'nın 15 metrelik algılama mesafesi, ışın geometrisinin doğrudan faydasıdır.ve sensör, hedeften yansıyan ve alıcıya geri dönen ışığa dayanır ̇ sinyal seviyesi mesafenin dördüncü kuvvetiyle düşer (geri kare yasası iki kez): bir kez yayıcıdan hedefe, bir kez hedeften alıcıya).

Çapraz ışın algılamada, alıcı yayıcıyı doğrudan görür. Sinyal sadece mesafenin karesiyle düşer.ve yayıcının tam çıkışı yansıma kaybı olmadan alıcıya doğru yönlendirilir.

Bu temel geometrik avantaj, E3Z-T86'nın 15 metreye ulaşmasının nedeni, E3Z yayılmış yansıtıcı varyantının ise aynı korumadan 1 metreyi kaplamasıdır.

Büyük makine alanlarındaki uygulamalar için conveyor sistemi hattın sonunun tespiti, yükleme istasyonlarında araç varlığı, depo koridorlarında palet tespiti,kapı ve erişim izleme 15 metrelik çapraz ışın yeteneği ek sensörlere veya yansıtıcı aksesuarlara olan ihtiyacı ortadan kaldırır.

En az 12 mm'lik tespit edilebilir nesne boyutu, maksimum menzildeki ışını güvenilir bir şekilde kıran en küçük şeffaf olmayan hedefi belirtir.

Daha küçük nesneler ̇ bireysel ürün yönlendirme sensörleri,ince parça algılama ️ küçük nesnenin algılama noktasındaki ışın kesimini tamamen kesmesini sağlamak için sensörün hedefe daha yakın konumlandırılmasını gerektirir.

870nm Kızılötesi Modülasyon ve Bağışıklık

The 870nm near-infrared wavelength is invisible to human eyes and is significantly attenuated by most optical bandpass filters — properties that benefit both safety (no visible beam in the work area) and performance (modulation at specific frequencies distinguishes the sensor's own beam from ambient infrared from fluorescent lighting, yanıp sönen lambalar ve güneş ışığı).

Omron'un E3Z serisi, yalnızca sinyal seviyesini ölçmek yerine alınan modülasyon kalıbını doğrulayan benzersiz bir müdahale bağışıklığı algoritması kullanır.

Bu yaklaşım, yakınlarda çalışan diğer E3Z sensörlerinden, yüksek frekanslı anahtarlama güç kaynaklarından gelen sahte sinyalleri reddeder.ve çevredeki titreşimli kızılötesi kaynaklardan ̇ yoğun sensör kurulumlarında ve çok sayıda sensör çiftinin yakın bir şekilde çalıştığı otomatik depolama ortamlarında pratik bir fayda.

-40°C'den +55°C'ye kadar

The extended cold temperature rating of −40°C is specific to the E3Z-T66/T86/R66/R86 connector models — Omron's E3Z documentation notes that this operating range applies to these connector variants while other E3Z models are rated to −25°C minimum.

Bu daha geniş sıcaklık aralığı, E3Z-T86'yı soğuk depolama depoları, soğuk iklimlerde açık hava tesisleri,ve standart sensörlerin derin soğuk sıcaklıklardan başlatma sırası boyunca güvenilir bir şekilde çalışamadığı soğutma ekipmanları.

E3Z-T86, en fazla +55°C sıcaklıkta sıcak endüstriyel ortamları kapsamaktadır.ve ısı işlem ekipmanı ile bitişik alanlar ̇ alıcının amplifikatör devrelerini tehlikeye atacak termal sınırlara ulaşmadan.

Sık Sorulan Sorular

S1: E3Z-T86, bir set'tir. Emitör ünitesinin PLC'ye ayrı ayrı bağlanması gerekiyor mu?

Hayır. Emitör (E3Z-T86-L) sadece bir güç kaynağı bağlantısı gerektirir (24V kahverengi tel için DC kaynağı, 0V mavi tel için). PLC çıkışı üretmez. Alıcı (E3Z-T86-D) amplifikatörü içerir,çıkış transistörü, ve PNP sinyali çıkışı olan M8 konektörü (siyah tel).

Yayıcı ve alıcı her biri bağımsız güç kaynağı bağlantıları alır. Birinden diğerine güç zinciri yapmazlar. Her ikisi de normal çalışma için kaynağın aktif olmasını gerektirir.

S2: Aydın / Karanlık Açma seçimi neyi değiştirir ve her biri ne zaman uygundur?

Light-ON (LO): ışın alınırken çıkış etkinleştirilir (yol açık). PLC ışını hiçbir şey engellediğinde çıkışı ON ve bir hedef onu engellediğinde OFF görür. Dark-ON (DO):ışın kesildiğinde çıkış etkinleştirilir..

PLC, bir hedef ışığında olduğunda ON'u ve yol açık olduğunda OFF'u görür. Çıktının hedef varlığını göstermesi gereken standart nesne tespiti için LO'yu kullanın (çıktı tespit edildiğinde etkinleştirilir).

Bir geçidin açık olduğunu onaylamak veya ışın üzerinden geçen öğeleri saymak için DO kullanın (her kesintiden sonra ışın yeniden oluşturulduğunda çıkış etkinleştirilir).

S3: Yönlü açı 3°15°'dur, yayıcı-alıcı hizalanmasının ne kadar kesin olması gerekir?

Yön açısı, ışığın etkili emisyon ve alım konusunu tanımlar.3° ∼ 15° aralığı, etkili ışın yarı açısının 3°'dan başlaması ve sensörün hala 15°'luk bir yanlış hizalamada algılayabilmesi anlamına gelir..

15m kurulumlar için, yayıcıda 3° yanlış hizalama, alıcıda yaklaşık 785mm yan kayma anlamına gelir.

Pratikte, bir ruh seviyesine ve başlangıçta kaba konuma hizalama, her iki üniteyi de önemli bir marj sağlayan 1° içinde ayarlar.

Omron, E3Z'deki mekanik ve optik eksen kaymasının ± 2,5°'den daha az olduğunu, daha önceki sensör tasarımlarına kıyasla hizalanmayı basitleştirdiğini belirtir.

S4: E3Z-T86, ısı lambaları veya kızılötesi ısıtıcılar gibi diğer kızılötesi ışık kaynakları olan ortamlarda kullanılabilir mi?

Modüle edilmiş kızılötesi sinyali ve Omron'un müdahale bağışıklığı algoritması sabit durum kızılötesi kaynakları reddediyor.ve güneş ışığı sensörün çalışma frekansında modüle edilmiş sinyaller üretmez ve bu nedenle reddedilir..

Sensörün modülasyon frekansının yakınında çalışan titreşimli kızılötesi kaynaklar, etkileşim türü hakkında daha endişelidir.Standart endüstriyel ortamlarda E3Z-T86'nın dış ışığa karşı bağışıklığı çok yüksektir..

Pulslu kızılötesi kurutma makineleri, sertleştirme lambaları veya iletişim sistemlerinin yakınında bulunan tesisatlar için, alıcının istikrar göstergesini izleyerek, işlemeye başlama sırasında herhangi bir müdahale olmadığını kontrol edin.

S5: 15m'den daha kısa mesafelerde güvenilir bir şekilde tespit edilebilen en küçük nesne boyutu nedir?

En fazla 15 metre aralığında 12 mm minimum nesne boyutu spesifikasyonu geçerlidir, burada hedef konumdaki ışığın görünen çapı kilit faktördür.

Daha kısa mesafelerde, hedefteki ışın kesimi daha küçüktür ve orantılı olarak daha küçük nesneler güvenilir bir şekilde tespit edilebilir.

1 m'de, yaklaşık 1 mm çapında nesneler, iplik algılama, ince tel varlığı veya ince film kenar algılama gibi uygulamalar için önemli olan ışın ışınını keser.

Her bir spesifik algılama uygulaması için, nominal 12 mm maksimum menzil özelliklerine güvenmek yerine, istenen çalışma mesafesinde en az güvenilir olarak algılanabilir boyutu test edin.
