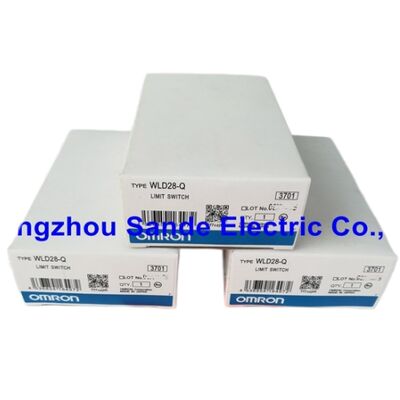

Yeni omron WLD28-Q WLD28Q limit anahtarı ücretsiz nakliye hızlı teslimat

Omron WLD28-Q | Genel Amaçlı Limit Anahtarı — Bobin Yaylı Aktüatör (6,5 mm çap x 140 mm), Ani Kapanma, SPST-NO + SPST-NC, 10A/500VAC, Kendiliğinden Geri Dönüşlü, IP67

Genel Bakış

Omron WLD28-Q , WL serisi genel amaçlı limit anahtarının bobin yaylı aktüatör varyantıdır — 6,5 mm tel çapında ve 140 mm toplam uzunluğunda paslanmaz çelik bir bobin yayı ile donatılmış WL28 gövdesi, herhangi bir yanal yönden temas altında sapan ve temas kuvveti kaldırıldığında nötr konuma kendiliğinden geri dönen çok yönlü bir yaklaşım aktüatörü sağlar.

Anahtar gövdesinin içindeki ani kapanma mekanizması, hareketli bir makine tablasından hızlı devirli bir konveyör iticisine kadar, aktüatör elemanının yaklaşma hızından bağımsız olarak temiz, sıçrama azaltılmış bir kontak geçişi sağlar.

WL serisi, Omron'un fiziksel temas yoluyla genel amaçlı makine konumu algılama için birincil hattıdır.

Endüktif ve fotoelektrik sensörlerin standart varlık/yokluk algılama için yeni tasarımlarda limit anahtarlarının büyük ölçüde yerini aldığı yerlerde, WL serisi fiziksel temasın doğru algılama yöntemi olduğu bağlamlarda aktif uygulamayı sürdürür: anahtarın metal algılamak yerine hedefle birlikte fiziksel olarak sapması gereken esnek veya yumuşak parça algılama, yaklaşma yönünün değişken veya çok yönlü olduğu aktüatör elemanları ve bobin yayının esnek seyahatinin sert bir piston veya makarayı hasara uğratacak hedefleri algılamayı sağladığı kurulumlar.

Bobin yaylı aktüatör, bu varyantı WLD28 ürün ailesi içinde tanımlayan özel özelliktir.

Paslanmaz çelik bobin, soğutucu ve yağ ortamlarında korozyon direnci sağlar ve 140 mm yay uzunluğu cömert bir çalıştırma bölgesi sunar — yay, bir piston veya makaranın sağlayabileceğinden çok daha büyük bir seyahat uzunluğu boyunca dahili anahtarı saptırır ve çalıştırır.

Bu genişletilmiş çalıştırma seyahati, yaklaşımın hassas bir şekilde kontrol edilmediği veya makinenin konumlandırma tekrarlanabilirliğinin kısa seyahatli bir pistonun güvenilir bir şekilde çalıştırılmasını garanti etmek için yetersiz olduğu geçen hedefleri algılamak için değerlidir.

Temel Özellikler

Bobin Yaylı Aktüatör — Her Açıdan Çok Yönlü Temas

Bobin yayı, WL serisindeki en çok yönlü aktüatördür. Makaralı piston (yalnızca dikey/eksenel yaklaşımda çalışır) veya makaralı kol (belirli bir dönme düzleminde çalışır) aksine, bobin yayı herhangi bir yanal yönden çalıştırmayı kabul eder — yay, herhangi bir açıdan gelen kuvvet altında bükülür ve kuvvetin geldiği yönden bağımsız olarak belirli bir sapma açısında ani kapanma anahtarını dahili olarak çalıştırır.

Bu çok yönlü özellik, diğer aktüatör türlerini hassas hedef yaklaşım geometrisine bağımlı hale getiren hizalama gereksinimini ortadan kaldırır.

6,5 mm tel çapındaki paslanmaz çelik bobin, endüstriyel ortamlar için malzeme mukavemeti ve korozyon direnci sağlar.

140 mm'lik toplam yay uzunluğu, yaklaşık 100 mm'den fazla kullanılabilir seyahat alanına sahip bir çalıştırma bölgesi oluşturur — bu bölge boyunca herhangi bir yerde geçen bir hedef, yayı saptırır ve anahtarı çalıştırır, bu da pistonlu aktüatörlerin sağlayamayacağı yay uzunluğu boyunca cömert bir algılama penceresi sunar.

Preslerde parça çıkarma algılama, bir ürünün herhangi bir yönden itebileceği konveyör sıkışması algılama, sürekli proses ekipmanlarında web veya şerit kopması algılama ve sert bir aktüatörü itemeyen esnek bileşenlerin varlık algılama gibi uygulamalar için bobin yayının esnek, çok yönlü tepkisi sağlayan özelliktir.

Ani Kapanma Mekanizması — Yaklaşma Hızından Bağımsız Güvenilir Anahtarlama

Ani kapanma mekanizması, bir yayda enerjiyi belirli bir tetikleme noktasına kadar depolar, ardından hızla serbest bırakır — kontakların mikrosaniyeler içinde açık kapalıya (veya kapalıdan açığa) geçmesini sağlar, bu da aktüatör elemanının hızından bağımsızdır.

Bu hız bağımsızlığı iki pratik neden için kritiktir.

Birincisi, yavaş hareket eden aktüatör elemanları — dakikada 1 mm hızla hareket eden bir hidrolik tabla, manuel bir konumlandırma fikstürü — anahtara o kadar yavaş kuvvet uygular ki, basit bir yaylı kontak kademeli olarak anahtarlama bölgesinden geçer, kontak yüzeylerinde uzun süreli kontak sıçraması veya elektriksel ark üretir. Ani kapanma, kontağın mikrosaniyeler içinde açık kapalıya (veya kapalıdan açığa) geçmesini sağlayarak bunu ortadan kaldırır, bu da aktüatör elemanının hızından bağımsızdır.

İkincisi, ani kapanma, tüm çalışma hızları ve sıcaklık aralıklarında tutarlı kontak kuvveti ve kontak basıncı üretir.

Anahtarlama noktası tekrarlanabilirliği — anahtar açık ve anahtar kapalı konumları arasındaki mekanik histerezis — sıkı ve öngörülebilirdir, bu nedenle Omron ön seyahat boyutunu (WLD28 makaralı piston varyantları için tipik olarak 1,7 mm) hassasiyetle belirtir.

SPST-NO + SPST-NC — 2 Devreli Çift Kesmeli

Kontak yapılandırması, tek bir anahtar gövdesinden bir normalde açık devre ve bir normalde kapalı devre sağlar, her biri çift kesmeli olarak uygulanır — kontak, devreyi aynı anda iki noktadan keser.

Çift kesmeli kontaklar, aynı kontak seyahatinde tek kesmeli kontaklara göre iki kat ark kesme mesafesi sağlar, bu nedenle WL serisi kompakt bir anahtar gövdesinde 10A/500VAC/600VAC kontak derecesini elde eder.

Makine kontrol devrelerinde, tek bir anahtar gövdesinden hem NO hem de NC kontakların bulunması, konum kilitleme için standart yapılandırmadır: NO kontak, PLC'ye çalıştırılan konumu onaylar (yay saptırıldığında kapanır), NC kontak ise aynı anda açılır — tek bir anahtar çalıştırmasıyla bir devreyi aynı anda enerjilendiren ve diğerini enerjisiz bırakan bir değiştirme eylemi sağlar.

SSS

S1: Yay "kendiliğinden geri dönüşlü" olarak tanımlanıyor — bu operasyon için ne anlama geliyor?

Kendiliğinden geri dönüşlü, aktüatör elemanı geri çekildiğinde aktüatörün yay kuvveti altında nötr (boş) konumuna döndüğü ve kontakların aynı anda orijinal durumlarına döndüğü (NO kapanır, NC açılır) anlamına gelir.

Herhangi bir kilitleme veya kalıcı eylem yoktur — anahtar, aktüatör kuvveti kaldırıldıktan sonra çalıştırılan durumunu korumaz.

Bu, konum algılama için standart yapılandırmadır: anahtar yalnızca hedef yayı iterken çalıştırılır ve hedef geri çekilir çekilmez kontak dinlenme durumuna döner.

S2: 2-devreli çift kesmeli kontak ile standart tek kesmeli SPDT arasındaki fark nedir?

Standart bir SPDT (tek kutuplu çift atışlı), tek bir ortak terminali iki kontağa anahtarlar — bir kutup, iki konum.

WLD28-Q'nun 2-devreli çift kesmeli kontak yapılandırması, iki ayrı, bağımsız devre sağlar: bir SPST-NO (tek kutuplu tek atışlı, normalde açık) devre ve bir SPST-NC (tek kutuplu tek atışlı, normalde kapalı) devre, her biri çift kesmeli eyleme sahiptir.

İki devre aynı anda anahtarlama yapar ancak elektriksel olarak birbirinden izole edilmiştir. Bu, NO ve NC devrelerinin, her iki atışın ortak terminali paylaştığı bir SPDT'nin aksine, farklı voltajları veya devreleri bağımsız olarak anahtarlamasına olanak tanır.

S3: 10A/500VAC'de, WLD28-Q motor devrelerini doğrudan anahtarlayabilir mi?

10A dirençli akım derecesi, 250VAC'de endüktif olmayan (dirençli) yükler için geçerlidir. Motor yükleri için, motor başlangıcındaki ani akım (tipik olarak tam yük akımının 6 katı) anahtarın ani akım derecesi içinde olmalı ve motor yük akımındaki kontak dayanıklılığı, 750.000 işlemlik anma dirençli elektriksel ömründen daha düşüktür.

Küçük motor anahtarlama (kesirli beygir gücü) için, uygun şekilde düşürülerek doğrudan anahtarlama mümkündür.

Daha büyük motorlar için, limit anahtarı kontaklarını koruyan bir ara kontaktör standart uygulamadır.

S4: Paslanmaz çelik yay 140 mm uzunluğundadır — anahtar gövdesine nasıl sabitlenir?

Bobin yayı, WLD28 gövdesine kafa bölümünde, yay tabanının anahtarın aktüatör mekanizmasıyla arayüz oluşturduğu yerde takılır. Yay'ın herhangi bir yanal yöndeki sapması, dahili ani kapanma mekanizmasına kuvvet iletir.

Kurulum için, anahtar gövdesi, yay beklenen hedef yaklaşım yönünde olacak şekilde, anahtar gövdesi montaj deliklerinden M4 vidalarla makineye monte edilir. Paslanmaz çelik yapı, takım tezgahı ortamlarında tipik olan soğutucu, yağ ve temizlik maddelerine dirençlidir.

S5: Genel tip hizmet ömrü ile anma elektriksel dayanıklılığı arasındaki fark nedir?

Mekanik ömür (15.000.000 işlem), standart koşullarda yük olmadan (yay sapması, ani kapanma ve geri dönüş) anahtar mekanizmasının dayandığı işlem sayısıdır. Elektriksel ömür (750.000 işlem), anma yükünde (10A/250VAC dirençli) yapılan işlem sayısıdır, sonrasında kontak direnci kontak yüzeylerindeki ark erozyonu nedeniyle spesifikasyonun üzerine çıkabilir.

Küçük PLC yüklerini (5–20mA) anahtarlayan uygulamalarda, etkili elektriksel ömür, anma 750.000 işlemden çok daha uzundur — mikroamper PLC giriş akımlarındaki kontak erozyonu ihmal edilebilir düzeydedir. Anma akımına yakın ağır yük anahtarlama için, 750.000 işlem elektriksel ömrü sınırlayıcı spesifikasyondur.
