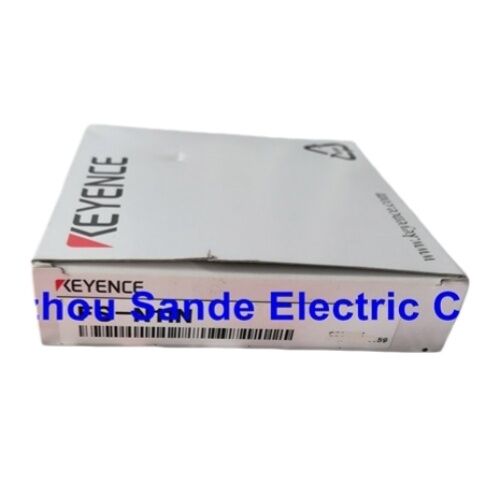

FS-N11N Dijital Fiber Optic Amplifier Sensörleri FSN11N

Keyence FS-N11N | Dijital Fiber Optik Sensör Amplifikatörü — NPN Çıkışlı, 6 Tepki Modu, APC, 12–24VDC, Ana Ünite

Genel Bakış

Keyence FS-N11N , Keyence'in FS-N serisi dijital fiber optik sensör amplifikatörlerinin NPN çıkışlı, kablo tipi ana ünitesidir. Ayrı olarak monte edilmiş bir fiber optik sensör kafasından alınan ışık sinyallerini işler, alınan dalga formuna FS-N serisinin dijital sinyal işlemesini uygular ve makine kontrolcüsüne ayrık bir NPN anahtarlama sinyali verir.

50µs YÜKSEK HIZ'dan 16ms MEGA'ya kadar altı seçilebilir tepki süresi modu, aynı fiziksel ünitenin en hızlı ayırma ve sayma döngülerinden, elektriksel olarak gürültülü ortamlarda yavaş hareket eden nesnelerin kararlı, gürültü filtrelenmiş algılanmasına kadar değişen uygulamalara hizmet etmesini sağlar.

FS-N serisi, algılama kafasını sinyal işleme amplifikatöründen tamamen ayırır.

Fiber optik kafa, doğrudan algılama noktasına monte edilir — dar makine boşluklarına, sıcak yüzeylere yakın, yüksek titreşimli konumlara veya geleneksel bir fotoelektrik sensör gövdesinin dayanamayacağı veya sığamayacağı her yere.

FS-N11N amplifikatörü, düşman ortamdan uzakta, temiz, erişilebilir bir DIN ray paneli konumuna monte edilir.

Kafa ile amplifikatör arasındaki cam veya plastik fiber optik kablo yalnızca ışık taşır — algılama noktasına elektriksel sinyal gitmez, bu da algılama yerindeki EMI alımını ortadan kaldırır ve elektriksel sensörlerin yanlış çıktılar üreteceği ortamlarda kullanıma izin verir.

4 elemanlı kırmızı LED ışık kaynağı, fiber optik kablonun kabul konisi boyunca geniş, kararlı bir aydınlatma sağlar ve dijital fiber amplifikatörlerin belirtildiği tutarlı algılama eşiğine katkıda bulunur.

APC (Otomatik Güç Kontrolü), fabrika varsayılanından kapatılmış olarak açılıp kapatılabilir, sıcaklık değişimlerinden ve LED yaşlanmasından bağımsız olarak sabit yayılan ışık yoğunluğunu korur, bu da sensörün hizmet ömrü boyunca algılama marjını daha da stabilize eder.

Anahtar Özellikler

Altı Tepki Modu — Her Uygulama Hızı İçin Bir Amplifikatör

FS-N11N'nin altı tepki süresi ayarı, çoğu rakip fiber amplifikatörün sunduğundan daha geniş bir aralık olan 50µs ile 16ms arasında 320:1'lik bir aralığı kapsar. Her modun ne sağladığını ve ne kadara mal olduğunu anlamak, FS-N11N'yi etkili bir şekilde kullanmanın anahtarıdır.

50µs'deki YÜKSEK HIZ en hızlı moddur, yüksek hızlı konveyörlerde bireysel küçük parçaların algılanması, fiber üzerinden enkoderlerden gelen darbelerin sayılması veya algılama penceresinin bir milisaniyeden kısa olduğu herhangi bir uygulama için uygundur.

YÜKSEK HIZ modunda, parazit önleme devre dışı bırakılır (0 birim), bu da aynı fiziksel alanda çalışan birden fazla FS-N amplifikatörünün, ışık kaynakları örtüşürse birbirini etkileyebileceği anlamına gelir.

YÜKSEK HIZ'da, algılama marjı ve gürültü bağışıklığı hızın altına indirilir.

250µs'deki İNCE, 4 parazit önleme birimi etkinleştirir — birden fazla fiber sensörün yakın mesafede çalıştığı ancak milisaniye altı tepki gerektiren uygulamalar için karşılıklı parazit direncinde önemli bir sıçrama.

MEGA'ya kadar TURBO modları, tepki hızının maliyetiyle filtrelemeyi ve parazit önlemeyi (TURBO/SÜPER/ULTRA/MEGA'da 8 birime kadar) aşamalı olarak artırır.

4ms'deki ULTRA ve 16ms'deki MEGA, elektriksel olarak gürültülü endüstriyel ortamlarda yavaş hareket eden hedefler için uygundur; burada kararlı, yanlış çıktı içermeyen algılama anahtarlama hızından önceliklidir.

Parazit önleme çift moda ayarlandığında, yönetilebilir parazit önleme birimlerinin sayısı iki katına çıkar — çok sayıda FS-N amplifikatörünün yakın mesafede bulunduğu panel konfigürasyonlarında kullanışlıdır.

Ana Ünite Mimarisi ve Genişletme

Ana ünite olarak FS-N11N, çok eksenli fiber sensör panelleri için başlangıç noktasıdır. Keyence FS-N genişletme üniteleri, ana ünitenin yan veri yolu arayüzüne doğrudan bağlanır, eklenen her eksen için ek kablolama gerektirmeden ana ünitenin güç kaynağını ve iletişim çıkışını paylaşır.

Bu zincirleme mimari, fiber optik sensörler tarafından hizmet verilen beş, on veya daha fazla algılama noktasına sahip makinelerde panel kablolama karmaşıklığını azaltır.

OLED ekran, alınan ışık yoğunluğunun, ayarlanan eşik değerinin ve mevcut çıkış durumunun yüksek kontrastlı bir okumasını sağlar — daha önce yalnızca eski nesil fiber amplifikatörlerdeki analog iğneli sayaçlardan elde edilebilen bilgiler.

Kurulum sırasında ekran, tek dokunuşla kalibrasyona izin verir: öğretme işlevi hedef konumdaki ışık seviyesini örnekler, optimum eşiği hesaplar ve manuel ayarlama olmadan uygular.

Üretim sırasında OLED ekran, alınan sinyal ile eşik arasındaki marjı gösterir; bu, sensörün anahtarlama sınırına ne kadar yakın çalıştığının gerçek zamanlı göstergesidir — küçük bir marj, yanlış bir çıktı oluşmadan önce algılama kurulumunun dikkat gerektirdiğini gösterir.

SSS

S1: FS-N11N ile hangi fiber optik sensör kafaları uyumludur?

FS-N11N, standart dağınık, ışın geçiren ve retro-yansıtıcı konfigürasyonlarda Keyence'in FS serisi fiber optik kafalarıyla uyumludur.

Fiber ünite, amplifikatörün fiber giriş portlarına bağlanır — ışın geçiren kurulumlarda verici için bir, alıcı için bir veya dağınık tipler için tek bir port. FS-V veya daha eski serilerden gelen fiber üniteler adaptör kabloları gerektirebilir; sipariş vermeden önce FS-N serisi olmayan fiber kafalar için Keyence ile uyumluluğu onaylayın.

S2: APC ne yapar ve ne zaman açılmalıdır?

APC (Otomatik Güç Kontrolü), sıcaklık değişimlerini ve LED yaşlanmasını telafi etmek için yayılan ışık yoğunluğunu sürekli olarak izler ve ayarlar. APC kapalıyken (fabrika varsayılanı), yayılan yoğunluk sabittir ve algılama marjı aşırı sıcaklıklarda hafifçe kayabilir.

Değişken sıcaklık ortamlarında veya sensörün uzun süreler boyunca yeniden kalibrasyon olmadan çalışacağı ve zaman içinde tutarlı bir algılama eşiğini korumanın kritik olduğu uygulamalar için APC'yi açın. Çoğu standart uygulamada, ara sıra yeniden kalibrasyon ile APC kapalı kabul edilebilirdir.

S3: Maksimum çıkış akımı 100mA bağımsız ve 20mA çoklu bağlı olarak listelenmiştir — bu ne anlama geliyor?

FS-N11N tek başına kullanıldığında, NPN çıkışı 100mA'ya kadar akım çekebilir. Birden fazla FS-N ünitesi ortak bir beslemeyi paylaşan seri bir genişletme zincirinde bağlandığında, paylaşılan veri yolu üzerindeki toplam akım kapasitesi dahilinde kalmak için birim başına çıkış akımı 20mA ile sınırlıdır.

Her zaman bağlı yükün — PLC giriş kartı, röle bobini veya gösterge — kurulum yapılandırması için geçerli limit dahilinde akım çektiğini doğrulayın.

S4: FS-N11N 12V DC besleme ile çalışabilir mi?

Evet. FS-N11N 12–24V DC (±%10) kabul eder, bu nedenle 12V besleme spesifikasyonlar dahilindedir. 12V'de NPN açık kolektör kalıntı gerilimi (1V veya daha az) ve çıkış akımı limitleri değişmeden kalır.

Besleme 12V ise PLC giriş devresinin 12V sürüş seviyesiyle uyumlu olduğunu doğrulayın — bazı PLC girişleri, 12V'de güvenilir bir şekilde karşılanmayabilecek daha yüksek bir AÇIK gerilim eşiği gerektirir.

S5: Tek bir FS-N11N ana ünitesine kaç adet FS-N genişletme ünitesi bağlanabilir?

Keyence, FS-N serisi sistem belgelerinde tek bir ana üniteye bağlanabilen genişletme birimi sayısını belirtir. Pratik limit, bağlı tüm birimlerin toplam akım çekişine ve ana ünitenin dahili besleme kapasitesine bağlıdır.

Büyük fiber sensör panelleri için, FS-N11N ana ünite eksen başına birden fazla genişletme birimini zincirleme olarak destekleyebilir; ana ünitenin belirli firmware revizyonu için Keyence'in mevcut FS-N serisi yapılandırma kılavuzundan maksimum genişletme sayısını doğrulayın.
