Kullanılmış Akıllı HAAS Servo Motor Sürücü Amplifikatörü 45A 93-32-3551J

HAAS 93-32-3551J — BL Akıllı Servo Sürücü, 45A, NGC Aks Sürücüsü

Genel Bakış

HAAS 93-32-3551J , HAAS Automation'ın NGC (Next Generation Control) servo sürücü ailesindeki orta seviye aks sürücü modülü olan 45 amperlik bir Fırçasız Akıllı Servo Sürücüdür. HAAS'ın kendi parça tanımı olan "AMP, 45A BL SMART" ibaresini taşıyan bu ürün, 30A modülü ile daha ağır hizmet tipi 60A ve 90A üniteleri arasında yer alır ve HAAS'ın VMC ve torna ürün gamında en sık görülen orta yük besleme aksları için tercih edilen sürücüdür.

Bu ünite kullanılmış / fazla stok durumunda sunulmaktadır ve bir HAAS NGC makinesinden çıkarılmış olarak sunulmaktadır. NGC kontrollü bir HAAS makinesinde bir aksı uygun maliyetli bir şekilde onarmak isteyen alıcılar için, 93-32-3551J veya kendisinin yerine geçmek üzere tasarlandığı iptal edilmiş 32-3551J için doğrudan işlevsel bir yedek olacaktır.

Doğrulanmış Özellikler

93-32-3551J HAAS NGC Mimarisi İçindeki Yeri

HAAS NGC makineleri, her biri paylaşılan bir 320 V DC veri yolundan güç alan bireysel aks sürücü modüllerine hareket kontrolü dağıtır. Bu veri yolu, makinenin merkezi güç dönüştürme ünitesi olan Vektör Sürücü grubu tarafından korunur; bu ünite, gelen üç fazlı şebeke beslemesini düzleştirerek kararlı bir yüksek voltajlı DC rayına dönüştürür ve kabindeki her servo sürücüye dağıtır.

93-32-3551J bu raya doğrudan bağlanır. NGC kontrolü, sürücünün hizmet verdiği aks üzerinde bir hareket komutu verdiğinde, sürücünün güç kademesi bu DC veri yolu enerjisini servo motora değişken frekanslı, değişken genlikli üç fazlı bir çıkışa anahtarlar. Motor enkoderi, döngüyü kapatmak için konum ve hız verilerini geri besler ve sürücünün kontrole giden dijital iletişim hattı, aks durumu, arıza koşulları ve termal durumu sürekli olarak bildirir.

NGC elektrik kabininde, bu 45A üniteye ek olarak dört farklı boyutta sürücü kullanılır: 30A, 60A ve 90A. Dördü de mimari olarak aynıdır ve aynı mantıkla çalışır. Fark, yalnızca güç kademesinin akım derecesindedir; bu da hangi aksların ve hangi motor çerçeve boyutlarının her sürücü tarafından desteklenebileceğini belirler.

"Akıllı" Ayrımı: NGC Kontrolüne Dijital İletişim

"BL Smart" tanımı sadece bir ürün adı değildir. Bu sürücü neslini HAAS'ın önceki analog sürücülerinden ayıran iletişim mimarisini tanımlar. Akıllı sürücü tasarımında, her modül NGC kontrolü ile canlı bir dijital veri bağlantısı sürdürür. Bu bağlantı sadece motor komut sinyallerini değil, aynı zamanda sürekli teşhis bilgilerini de taşır: aşırı akım olayları, veri yolu voltaj durumu, termal yük ve arıza kodları.

Bir aks arızası meydana geldiğinde, NGC kontrolünün alarm ekranı, teknisyenin genel aks hata mesajlarından nedenini çıkarmasını gerektirmek yerine, sürücünün kendi dahili izlemesinden kaynaklanan belirli, kodla tanımlanmış arızaları yansıtır. Bu teşhis ayrıntısı, bakım personeli için Akıllı sürücü mimarisinin pratik günlük avantajlarından biridir.

"BL" öneki Fırçasız anlamına gelir ve bu sürücünün HAAS'ın fırçasız AC servo motorları için tasarlandığını ve bunlarla eşleştirilmesi gerektiğini doğrular. Üç fazlı motor bağlantıları (U, V, W) ve motor enkoder geri besleme kablosu, sürücünün ön yüzünde bağlanır, bu da kurulum veya değiştirme sırasında kablolamayı düzenli tutar ve bağlantı doğrulamasını kolaylaştırır.

Pasif Soğutma: Kurulum İçin Ne Anlama Geliyor

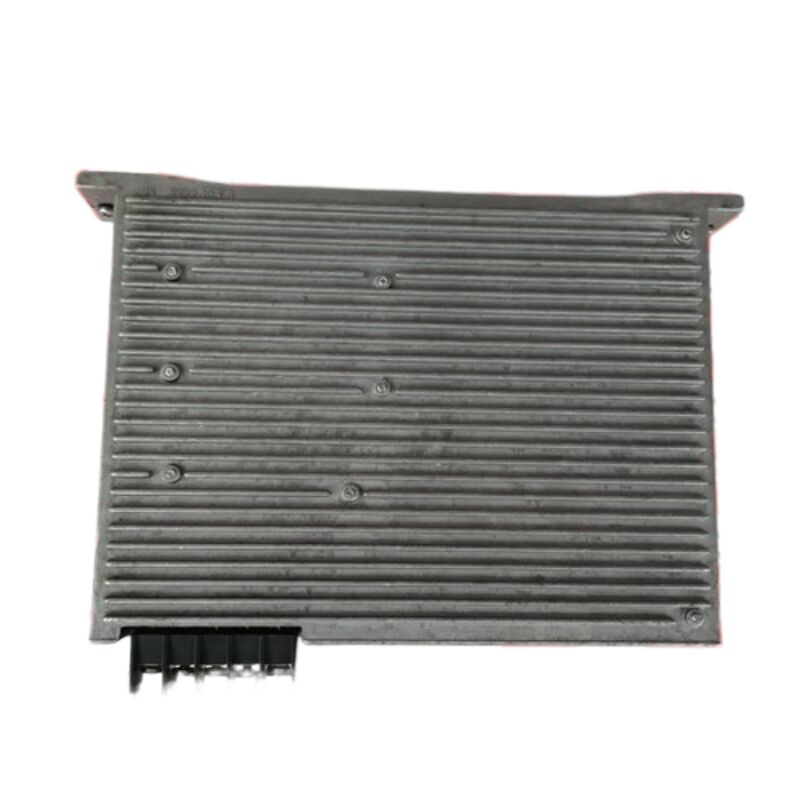

Kendi dahili soğutma fanları olan bazı servo sürücülerin aksine, 93-32-3551J ısı emici gövdesi aracılığıyla pasif termal yönetim kullanır. NGC elektrik kabini, muhafaza seviyesinde hava akışını yönetir. HAAS'ın servis belgeleri, sürücü sisteminin bir parçası olarak bir kabin soğutma fanını tanımlar; bu fan 120 V AC'de çalışmalı ve sürücü aşırı sıcaklık koşulları araştırılırken işlevsel olduğu doğrulanmalıdır.

Sürücüdeki aşırı sıcaklık sensörü 195°F (90°C) sıcaklıkta tetiklenir. Pratikte, kabin hava akışı engellenmediğinde normal görev döngüleri altında bu eşiğe nadiren yaklaşılır. Sahadaki aşırı sıcaklık arızaları neredeyse her zaman engellenmiş havalandırma yolları, arızalı bir kabin fanı veya ısı dağılımı için yetersiz bekleme süresi olan sürekli yüksek görev döngülü işleme ile ilişkilidir.

HAAS NGC Makine Uyumluluğu

93-32-3551J, 45A aks sürücüsünün belirtildiği her yerde geniş bir HAAS NGC makinesi kesitinde kullanılır. Tipik aks uygulamaları şunları içerir:

Dikey İşleme Merkezleri (VMC): Motor boyutlandırmasının 45A sürücü zarfına düştüğü VF serisi frezelerdeki X, Y, Z ve döner akslar.

Tornalama Merkezleri: ST serisi tornalardaki Z ekseni ve X ekseni sürücüleri, ayrıca işleme-tornalama konfigürasyonlarındaki canlı takım ve C ekseni yönlendirme sürücüleri.

Yatay İşleme Merkezleri: Orta güçte aks sürücüleri gerektiren EC serisi yatay makinelerdeki besleme aksları.

Döner ve Tabla Masaları: Döner aks motorunun bu sürücünün akım derecesiyle eşleştiği NGC kontrolleriyle eşleştirilmiş HRT ve TRT döner ürünleri.

Her zaman belirli bir makine seri numarası üzerindeki belirli aks için belirtilen sürücü akım derecesini doğrulayın — bu nedenle HAAS'ın kendi parça arama özelliği seri numarasına göre indekslenir. Aynı makinedeki 30A veya 60A bir aks bu ünite tarafından hizmet verilmez; yalnızca 45A olarak belirtilen akslar hizmet verilir.

HAAS Akıllı Sürücü Ailesi — Akım Derecesi Karşılaştırması

Nesiller arası uyumluluk notu: HAAS, NGC servis belgelerinde daha yeni Dijital Sürücülerin (93-5088 serisi) BL Akıllı Sürücülerle tamamen geriye dönük uyumlu olduğunu doğrulamıştır. Bu, Akıllı Sürücü mevcut değilse, makine konfigürasyonunda başka hiçbir değişiklik gerektirmeden 93-32-3551J'nin yerine 93-32-3551J (45A Dijital Sürücü) kullanılabileceği anlamına gelir.

Değiştirme İçin Güvenlik Gereksinimleri

Bu sürücüye güç veren 320 V DC veri yolu, makine çalışması sırasında ve hemen sonrasında ölümcül elektrik çarpması tehlikesi oluşturur. HAAS'ın kendi servis kılavuzu, gerekli prosedür hakkında doğrudan bilgi verir: [GÜÇ KAPALI] düğmesine basıldıktan ve ana devre kesici kilitlendikten sonra, elektrik kabinini açmadan önce en az beş dakika bekleyin. Vektör Sürücü üzerindeki Yüksek Voltaj gösterge ışığının, sürücü terminallerine veya veri yolu bağlantılarına herhangi bir temas etmeden önce tamamen söndüğü doğrulanmalıdır. Bu bekleme süresi isteğe bağlı değildir — Vektör Sürücüdeki veri yolu kapasitörleri, güç kesildikten sonra ölümcül depolanmış yükü korur ve birkaç dakika boyunca kademeli olarak boşalır.

Sürücüyü değiştirirken, herhangi bir bileşeni çıkarmadan önce her zaman HAAS'ın Sürücü İnceleme Raporu Kontrol Listesini indirin ve tamamlayın. Bu yapılandırılmış kontrol, bir sürücü arızasını, motor kısa devresi veya kablo arızasından ayırır; bu, değiştirme ünitesini takmadan önce çözülmezse, yeni üniteye hemen zarar verecektir.

SSS

S1: 93-32-3551J parça numarasındaki "93-" öneki ne anlama geliyor ve orijinal 32-3551J'den farklı mı?

HAAS parça numaralarındaki "93-" öneki, yeniden üretilmiş bileşenler içerebilen parçaları tanımlar — bu, HAAS'ın resmi parça portalında doğrudan belirtilmiştir. 93-32-3551J, artık üretilmeyen orijinal 32-3551J'nin HAAS'ın mevcut yedek parçasıdır. İkisi işlevsel olarak değiştirilebilir: 93-32-3551J, herhangi bir yapılandırma değişikliği gerektirmeden daha önce 32-3551J bulunduran herhangi bir makine pozisyonuna doğrudan takılır. Bir yedek temin ederken, makinenin orijinal olarak hangi varyantla üretildiğine bakılmaksızın 93-32-3551J doğru mevcut referanstır.

S2: Sürücüdeki kırmızı ARIZA LED'i yanıyor. Bu, sürücünün değiştirilmesi gerektiği anlamına mı geliyor?

Her zaman değil — ve HAAS'ın servis belgeleri, sürücüyü mahkum etmeden önce yapılandırılmış bir arıza araştırması yapılmasını önerir. Kırmızı bir ARIZA LED'i, sürücünün kendisi dışındaki birkaç koşul tarafından tetiklenebilir: kısa devre yapmış bir motor sargısı, hasarlı bir motor güç kablosu, aşırı yük olayına neden olan aks üzerindeki mekanik bir tıkanıklık veya bir Vektör Sürücü sorunundan kaynaklanan düşük veri yolu voltajı. Doğru teşhis dizisi, aşırı akım olayından önceki aşırı yük alarmları için makinenin alarm geçmişini kontrol etmek (bu, bir sürücü arızasından ziyade bir çarpışmayı düşündürür) ve ardından motor veya kablo kısa devresini dışlamak için motor kablosu terminalleri ile toprak arasındaki direnç kontrolünü yapmaktır. Harici nedenler elendikten sonra yalnızca sürücünün kendisinden şüphelenilmelidir. Motor kısa devresi çözülmemiş bir makinede sürücü değiştirmek, yeni üniteye hemen zarar verecektir.

S3: 93-32-3551J herhangi bir HAAS aksında kullanılabilir mi, yoksa orijinal aks spesifikasyonuyla eşleşmesi mi gerekiyor?

Eşleşmelidir. HAAS, o aksa takılı servo motora bağlı olarak belirli akslara belirli sürücü akım dereceleri atar. 30A veya 60A bir sürücü etrafında tasarlanmış bir aksa 45A bir sürücü takmak, ya yetersiz performans gösterecektir (küçükse) ya da işlevsel fayda olmaksızın gereksiz bir maliyet olacaktır (büyükse). Kritik olarak, NGC kontrolü her aks sürücüsüyle dijital olarak iletişim kurar ve başlangıçta beklenen aks ve sürücü tipi dahil olmak üzere parametreleri kullanarak onu yapılandırır. Sipariş vermeden önce, her zaman belirli makine seri numarası üzerindeki belirli aks için sürücü derecesini — makinenin elektrik şeması veya HAAS'ın seri numarasına göre indekslenmiş parça arama özelliği aracılığıyla — doğrulayın.

S4: Bu ünite kullanılmış olarak listelenmiştir. Kullanılmış bir 93-32-3551J takmadan önce ne kontrol edilmelidir?

Önce görsel inceleme: yanık izleri, şişmiş veya çatlamış kapasitörler, ısı emicinin güç transistör alanı çevresindeki ısı hasarı ve kirlenmiş soğutucu sıvısı girişinin herhangi bir belirtisi olup olmadığını kontrol edin. Motor çıkış terminal bloğunun (U/V/W) ve DC veri yolu bağlantı noktalarının ark veya aşırı ısınma belirtisi göstermediğini kontrol edin. Kurulumdan önce, motor bağlantısı kesilmişken amplifikatörün KIRMIZI terminalinden toprağa kadar bir direnç kontrolü yapın — kısa devre yapmış bir çıkış kademesine sahip bir amplifikatör, sıfıra yakın direnç gösterecek ve dahili güç transistör arızasını gösterecektir. Ünite görsel ve direnç kontrollerini geçerse, takın, güç verin ve yeşil GÜÇ AÇIK LED'inin yandığını ve hazır durumda ARIZA LED'inin görünmediğini aks hareketi komutu vermeden önce doğrulayın.

S5: 93-32-3551J hem VMC hem de torna NGC makineleriyle uyumlu mu?

Evet, sürücü donanımı makine tipinden bağımsız olarak aynıdır. 93-32-3551J, 45A bir sürücünün belirtildiği herhangi bir NGC platformlu HAAS makinesinde kullanılan genel amaçlı bir aks sürücü modülüdür — VF serisi dikey işleme merkezleri, ST serisi tornalama merkezleri, EC serisi yatay makineler ve döner tabla aksları aynı sürücü ailesini kullanır. NGC kontrolü, sürücünün davranışını dijital iletişim bağlantısı aracılığıyla belirli aks için yapılandırır, bu nedenle fiziksel modülün kendisinde makine tipi kısıtlaması yoktur. Önemli olan, akım derecesinin (45A) makinedeki aks spesifikasyonuyla eşleşmesidir, bu da seri numarası veya makine elektrik çizimleri ile doğrulanır.
