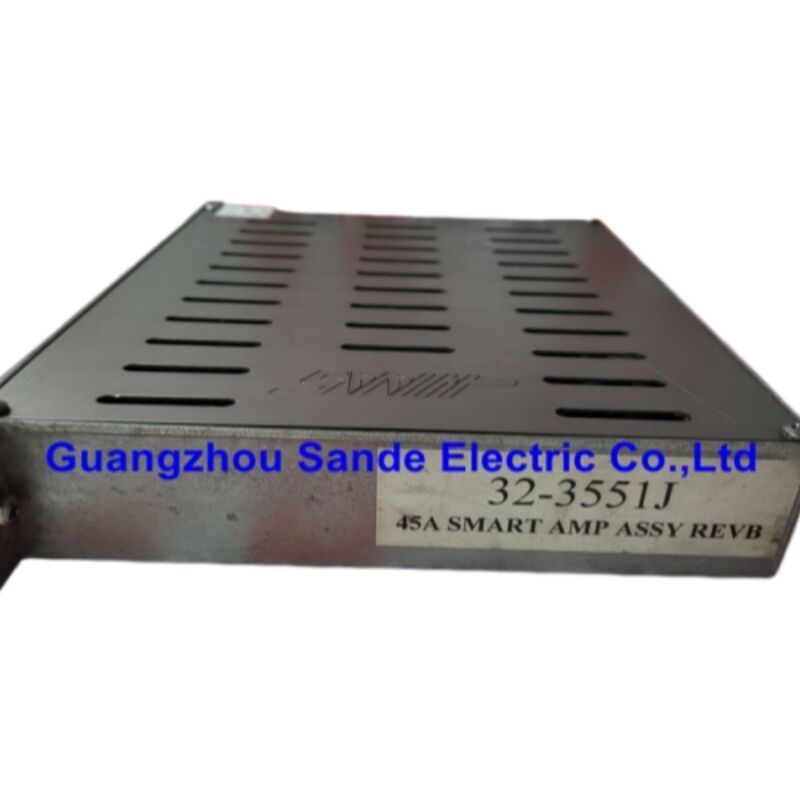

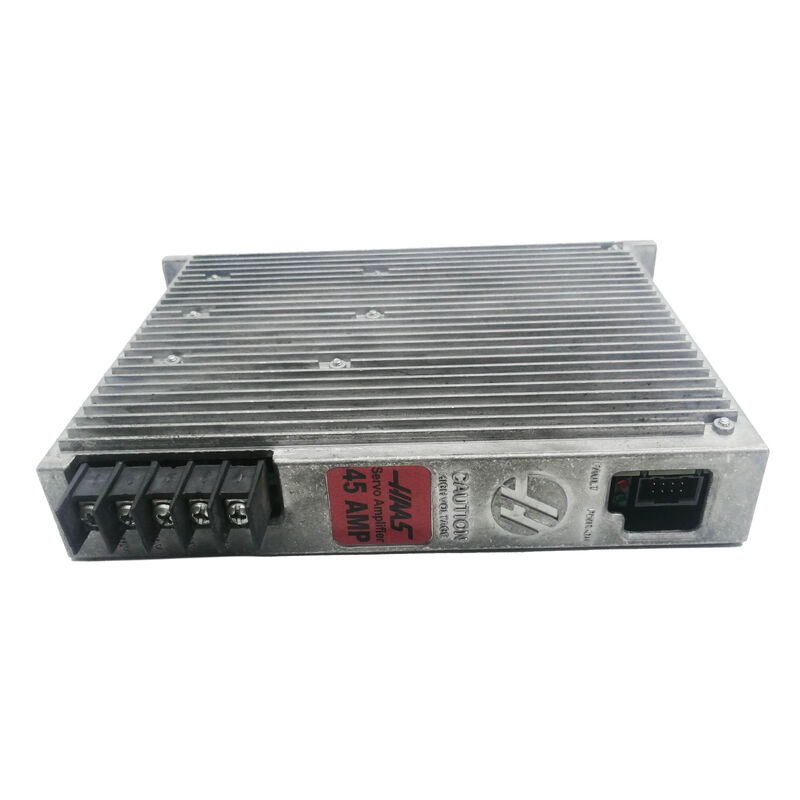

HAAS 32-3551J Servo Amplifikatörü — 45A BL Akıllı Yükselteç, Satış Sonrası Onarım ve Değişim
HAAS Ekseninizi Çalışır Durumda Tutan Parça
HAAS CNC makinesindeki her eksen, panel kapısının arkasında doğru çalışan bir şeye bağlıdır: servo amplifikatörü. Güncellenmiş HAAS parça numaralandırmasında 93-32-3551J olarak da çapraz referans verilen 32-3551J, çeşitli HAAS dikey işleme merkezleri, yatay işleme merkezleri ve tornalama merkezlerinde orta hizmet tipi eksenlere atanan 45 amperlik BL Akıllı Amplifikatördür ve Next Generation Control (NGC) üzerinde çalışır. Bu amplifikatör arızalandığında, o eksen durur. Hareket yok, program yürütme yok, üretim yok. Test edilmiş bir değişimi mümkün olan en kısa sürede makineye takmak tek önceliktir — ve satış sonrası onarım ve özelleştirilmiş değişim birimleri tam olarak burada devreye girer.Teknik ÖzelliklerParametreDetayParça Numarası32-3551J / 93-32-3551JÜretici
HAAS Automation
Tip
| BL Akıllı Servo Amplifikatörü |
Sürekli Çıkış Akımı |
| 45 A |
DC Bus Girişi |
| 320–340 V DC (HAAS Vector Drive veya MMPS'den) |
Motor Çıkışı |
| Servo motora üç fazlı U/V/W |
Kontrol Arayüzü |
| NGC kontrolü ile dijital iletişim |
Durum Göstergeleri |
| Kırmızı LED (ARIZA) / Yeşil LED (GÜÇ AÇIK) |
Aşırı Sıcaklık Tetikleme |
| 195°F (90°C) |
Maksimum Ortam Çalışma Sıcaklığı |
| 122°F (50°C) |
Soğutma |
| Pasif / kabin fan destekli |
Yerine Geçer |
| 32-3551J (orijinal), 93-32-3551J ile değiştirildi |
32-3551J'nin HAAS Sürüş Sistemine Nasıl Uyduğu |
| HAAS makineleri merkezi bir güç mimarisi kullanır. Vector Drive — veya daha küçük makinelerde Minimill Güç Kaynağı (MMPS) — gelen AC hat voltajını düzeltir ve kontrol kabini boyunca uzanan paylaşılan bir 320–340 V DC veri yolu oluşturur. Her servo amplifikatörü bu veri yolundan çeker ve DC gücünü atanmış motoru için hassas kontrollü üç fazlı AC çıkışına dönüştürür. 320-3551J, amplifikatör rafında bulunur, bir taraftan 320 V DC alır ve diğer taraftan servo motora değişken frekanslı, değişken genlikli akım çıkışı verir. NGC denetleyicisi ile iletişim dijital olarak gerçekleşir, bu da bu "Akıllı" amplifikatörleri eski analog tasarımlardan ayıran şeydir — amplifikatör sadece bir voltaj komutunu izlemez, aynı zamanda durumunu, sıcaklığını, arıza kodlarını ve mevcut çekişini kontrolöre geri bildirir. Bu dijital geri besleme döngüsü, HAAS NGC makinelerinin bilindiği ayrıntılı alarm tanılamalarını sağlayan şeydir. Amplifikatör bir arıza geliştirdiğinde, yüzündeki kırmızı LED yanar ve CNC genellikle kontrol ekranında belirli bir servo amplifikatörü alarmı görüntüler ve doğrudan etkilenen ekseni işaret eder. Bu, teşhis için kullanışlıdır, ancak temel onarım veya değişim süreci, herhangi bir çalışma başlamadan önce makinenin tamamen enerjisinin kesilmesini ve 320 V DC veri yolunun boşaldığının doğrulanmasını gerektirir. |
Neden Satış Sonrası Onarım ve Özelleştirilmiş Değişim Mantıklı |
| 93-32-3551J, üretici tarafından durduruldu olarak listelenmiştir, bu da HAAS Fabrika Satış Noktaları (HFO'lar) aracılığıyla doğrudan yeni tedarikin tüm bölgeler ve stok seviyeleri için artık garanti edilmediği anlamına gelir. Bir üretim makinesinde bir amplifikatör arızalandığında bu gerçek bir sorundur. Satış sonrası onarım ve kalite kontrollü değişim birimleri bu boşluğu doldurur — ve birçok durumda, OEM stoğu mevcut olsa bile daha akıllı finansal seçimdir. İşte pratik resim: Maliyet. Mevcut olduğunda, yeni bir OEM 45A HAAS servo amplifikatörü genellikle satış sonrası kanallarda 1.500–1.750 $ aralığında işlem görür. Arızalı bir birimin profesyonel onarımı önemli ölçüde daha az maliyetlidir ve doğru yapıldığında aynı elektriksel performansı sunar. Hız. Özel CNC bileşen onarım evleri, özellikle Kuzey Amerika dışında, OEM teslim sürelerini beklemekten daha hızlı bir şekilde onarılmış bir birimi teslim edebilir. Özelleştirme. Değiştirilmiş makine konfigürasyonları, standart olmayan eksen düzenlemeleri veya yeniden kontrol edilmiş makineler çalıştıran atölyeler için, satış sonrası tedarikçiler kurulumun özel elektriksel ve firmware gereksinimlerine uyacak şekilde değişim amplifikatörlerini tedarik edebilir ve yapılandırabilir — OEM kanallarının nadiren karşıladığı bir şey. Önleyici bileşen değişimi. Kaliteli onarım süreçleri, acil arızayı gidermenin ötesine geçer. Kapasitörler, geçit sürücü devreleri ve bilinen yaşlanma özelliklerine sahip diğer bileşenler, profesyonel bir onarım sırasında proaktif olarak değiştirilir, yeniden oluşturulan birimin etkili hizmet ömrünü basit bir arıza gidermenin sağlayacağından daha fazla uzatır. |
Yaygın Arıza Modları — Sipariş Etmeden Önce Kontrol Edilmesi Gerekenler |
| Her eksen alarmı amplifikatörün bozuk olduğu anlamına gelmez. 32-3551J'yi çıkarmadan önce sistematik bir kontrol zaman ve para tasarrufu sağlar. Kırmızı ARIZA LED'i, eksende hareket yok. Bu klasik amplifikatör arızası sunumudur, ancak eksende mekanik tıkanıklık, kısa devre yapmış bir servo motor sargısı veya bir kablo arızası aynı belirtileri üretebilir. Motor kablolarını amplifikatör çıkışından ayırın ve motora toprağa karşı sargı direncini kontrol edin — düşük bir okuma veya ölü kısa, amplifikatör değil, motora işaret eder. Eksen pürüzlü çalışıyor veya salınıyor. Çoğu durumda, bu bir kontrol parametresi sorunu veya amplifikatör donanım arızasından ziyade bir enkoder geri besleme sorunudur. Amplifikatörü mahkum etmeden önce geri besleme kablosunu ve konektörünü doğrulayın. Amplifikatör soğuk kalıyor, yeşil LED yok. Veri yolunda 320 V DC varken yeşil GÜÇ AÇIK göstergesi yanmıyorsa, amplifikatörün dahili güç kaynağı muhtemelen arızalanmıştır. Bu, onarım veya değişim gerektiren bir donanım arızasıdır. Aşırı sıcaklık arızası. Amplifikatörün yerleşik sıcaklık sensörü 195°F (90°C) üzerinde tetiklenir. Birimi değiştirmeden önce, kabin soğutma fanının çalıştığını ve doğru 120 VAC beslemesini aldığını doğrulayın. Arızalı bir soğutma fanı, aksi takdirde sağlam amplifikatörlerde termal arızalara neden olacaktır. Belirli bir amplifikatör bağlandığında DC veri yolu çöküyor. Amplifikatördeki kısa devre yapmış bir çıkış aşaması, bağlandığı anda veri yolu voltajını düşürecektir. Veri yolu voltajını izlerken amplifikatörleri tek tek ayırmak arızalı birimi izole eder. |
Makine Uyumluluğu |
32-3551J / 93-32-3551J, çoğu yaygın olarak şunları içeren geniş bir HAAS NGC donanımlı makine yelpazesinde kullanılır: VF Serisi dikey işleme merkezleri (VF-1'den VF-12 ve daha büyük), VM Serisi dikey frezeler, EC Serisi yatay işleme merkezleri, ST Serisi tornalama merkezleri ve tornalar, HL Serisi tornalar, UMC Serisi 5 eksenli üniversal işleme merkezleri, Servo tahrikli tabloları kullanan çeşitli döner ve indeksleyici eksen konfigürasyonları. 45A derecesi, bu amplifikatörü orta eksen sınıfına yerleştirir — tipik olarak orta boy VMC'lerde X, Y veya Z eksenleri veya daha küçük tornalarda birincil tornalama ekseni. Daha ağır eksenler 60A veya 90A varyantlarını kullanır; daha hafif yardımcı eksenler 30A birimini kullanır.
Herhangi Bir Çalışmadan Önce Güvenlik NotuServo amplifikatör devreleri üzerinde çalışmak ölümcül DC voltajları içerir. HAAS kontrol kabinindeki herhangi bir bileşene dokunmadan önce, makineyi ana şalterden tamamen kapatın ve yüksek voltajlı DC veri yolunun boşalması için en az beş dakika bekleyin. Devam etmeden önce Vector Drive veya MMPS üzerindeki HV gösterge ışığının tamamen söndüğünü doğrulayın. Bu adımı asla aceleye getirmeyin.Sıkça Sorulan Sorular
S1: 32-3551J ile 93-32-3551J arasındaki fark nedir?
Bu iki parça numarası aynı amplifikatörü ifade eder. 93- ön eki, bileşenin mevcut katalog sürümüne uygulanan HAAS'ın güncellenmiş parça numaralandırma sözleşmesidir. 93-32-3551J, orijinal 32-3551J'nin doğrudan değiştiricisidir ve tüm HAAS NGC makinelerinde onunla tamamen değiştirilebilir. Bir değişim ararken, her iki numara da aynı ürünü döndürecektir. Bazı satış sonrası tedarikçiler, her iki formatı da kullanarak yapılan aramaları yakalamak için her iki numarayı da listeler.
S2: Satış sonrası veya onarılmış bir 32-3551J, NGC kontrolü ile doğru şekilde iletişim kuracak mı?
Evet, birimin düzgün bir şekilde test edildiği ve firmware'in makinenin kontrol sürümüyle uyumlu olduğu sürece. Akıllı Amplifikatör ile NGC kontrolü arasındaki dijital iletişim protokolü donanım düzeyindedir ve herhangi bir lisanslama veya yetkilendirme koduna bağlı değildir. İşlevsel iletişim devresine sahip doğru bir şekilde onarılmış bir amplifikatör, NGC kontrolü tarafından tanınacak ve bir OEM birimiyle aynı şekilde davranacaktır. Firmware revizyonlarının bir endişe kaynağı olduğu durumlarda — tipik olarak çok yeni yazılım güncellemelerine sahip makinelerde — saygın bir tedarikçi gerekli sürümü eşleştirebilecektir.S3: Makinem "Eksen Sürüş Arızası" alarmı gösteriyor — amplifikatörün gerçekten sorun olduğunu nasıl doğrularım?Amplifikatör yüzündeki fiziksel göstergelerle başlayın: yeşil GÜÇ AÇIK ışığı yokken veya loşken katı kırmızı ARIZA LED'i, amplifikatör donanım arızasını güçlü bir şekilde düşündürür. Ardından, motor kablosunu amplifikatörden ayırın ve makineyi açın — arıza giderilirse, sorun motorda veya kablodadır. Motor ayrılmışken arıza devam ederse ve DC veri yolu voltajı normal (320–340 V DC) olarak doğrulanırsa, en olası suçlu amplifikatörün kendisidir. Birimin arızalı olduğunu düşünmeden önce amplifikatörün konektör oturmasını ve PCB'de görünür herhangi bir hasarı kontrol etmek faydalıdır, çünkü gevşek konektörler, görünür amplifikatör arızalarının önemli bir kısmına neden olur.
S4: 32-3551J, orijinal olarak farklı bir amplifikatör derecesine sahip eksenlerde kullanılabilir mi?
Hayır — amplifikatör dereceleri makinedeki eksen konfigürasyonuyla eşleşmelidir. 45A birimi, servo motor ve eksen yükü talebinin bu akım zarfı içinde düştüğü eksenler için tasarlanmıştır. Yüksek talepli bir eksene daha düşük dereceli bir amplifikatör takmak, tekrarlanan aşırı akım arızalarına ve erken amplifikatör arızasına neden olacaktır. Daha yüksek dereceli bir amplifikatör takmak genellikle elektriksel olarak zararsızdır, ancak NGC kontrolü o eksende belirli bir amplifikatör türünü bekleyecek şekilde yapılandırılmışsa parametreyle ilgili arızalara neden olabilir. Her zaman değişim derecesini orijinaliyle eşleştirin.S5: "Özelleştirilmiş" bir satış sonrası değişim pratikte ne anlama geliyor?
Çoğu standart HAAS NGC makinesi için, doğrudan değişim birimi herhangi bir özelleştirme gerektirmez — takılmaya hazır olarak gönderilir. Özelleştirme belirli durumlarda önem kazanır: farklı servo motorlarla donatılmış makineler farklı bir akım profili gerektirir; orijinal kontrolün değiştirildiği çok eksenli yenileme projeleri; standart olmayan voltaj ortamlarında çalışan makineler; veya bir müşterinin yerinde devreye alma süresini en aza indirmek için sevkiyat öncesinde amplifikatöre önceden yapılandırılmış parametrelerin yüklenmesini gerektiren kurulumlar. Uygulamanız standart ise, test edilmiş stok değişimi ihtiyacınız olan tek şeydir. Değiştirilmiş bir makine çalıştırıyorsanız, sipariş vermeden önce tedarikçiyle özel konfigürasyonunuzu görüşün.
