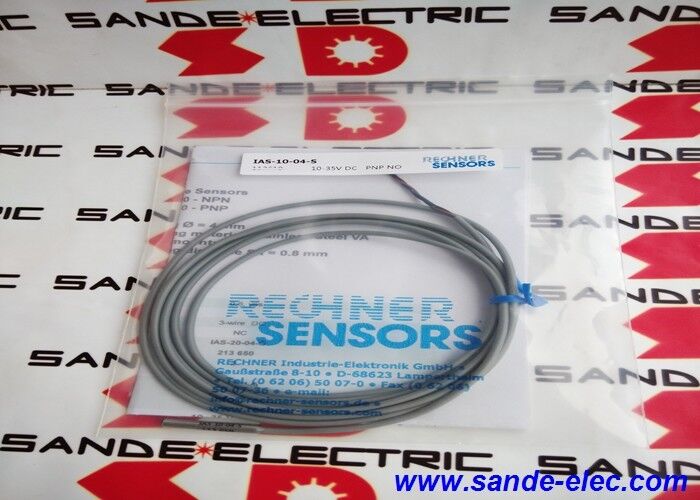

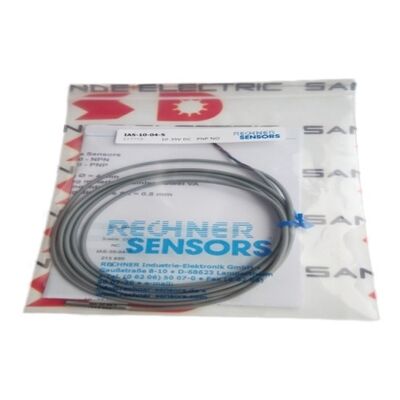

RECHNER Sensör IAS-10-04-S veya IAS1004S

Rechner IAS-10-04-S. Indüktif Yakınlık Değiştiricisi PNP, 0.8mm, 1035V DC, 3 tel, ters kutupluk ve kısa devre korumalı, IP67

Genel bakış

BuRechner IAS-10-04-SRechner'in IAS-10 serisinden bir PNP 3 tel endüktif yakınlık anahtarıdır. Rechner'in IAS aralığındaki PNP dijital çıkış ailesi. 0.8mm nominal algılama mesafesi ile,İndüktif algılama spektrumunun kısa ucunda çalışır.: bu, makine koruyucularını 10 mm uzaklıktan tespit etmek için değil, çok küçük parçaların, ince metal hedeflerin, yakın toleranslı işlenmiş parçaların varlığını veya kesin konumunu doğrulamak için bir sensör,Ya da bıçak kenarları, yüksek konum doğruluğu elde etmek için algılama boşluğu kasıtlı olarak daraldığında.

Rechner, onlarca yıldır Almanya'nın Lampertheim kentinde IAS endüktif sensörleri üretmektedir ve IAS-10 serisi bu üretim geçmişini yansıtmaktadır:Endüstriyel sınıf PNP sensörleri, gerekli korumalarla birlikte “geri polarite”, aşırı yüklenme ve kısa devre, gerçek makine ortamlarında meydana gelen kurulum hatalarından ve geçici koşullardan kaynaklanan hasarı önler.

1035V DC güç kaynağı aralığı, hem 12V DC gömülü güç kaynağı hem de 24V DC endüstriyel standardını kapsayan Rechner'in IAS-10 serisinin geniş voltaj özelliğidir.ve ayrıca belirli yük koşullarında 30V'nin üzerinde yükselen güç kaynağı.

0,8 mm algılama aralığında, IAS-10-04-S, daha büyük bir algılama boşluğunun konum belirsizliği getireceği uygulamalar için tasarlanmıştır.

Algılama mesafesi ile algılama doğruluğu arasındaki ilişki doğrudandır: algılama mesafesi ne kadar küçükse,Sensörün düğme noktasının sıcaklıktan dolayı değişebileceği bölge ne kadar darsa, voltaj dalgalanması ve hedef boyut değişimi.

Mükemmel konumlandırma geri bildirimi için, 0.8 mm aralığının doğal olarak sıkı anahtarlama bölgesi, kalibrasyon olmadan daha uzun menzilli sensörlerin eşleşemeyeceği tekrarlanmayı sağlar.

Ana Özellikler

IAS Serisi 10 PNP Doğrudan Sürücü PLC ve röleler için

Rechner'in seri sınıflandırması basittir: IAS-10 işareti, etkinleştirildiğinde bağlı yüküne akım kaynağı olan 3 telli PNP çıkış sensörünü tanımlar.

This means the sensor output wire provides the positive supply potential through the load to common when the target is detected — the standard PNP configuration for European-market industrial PLCs and control systems where PNP-input cards are the dominant standard.

3 telli PNP topolojisi, hassas uygulamalar için 2 telli sensörlere göre açık bir avantaj sağlar: ayrı bir güç kaynağı tel (kahverengi), çıkış tel (siyah) ve ortak tel (mavi),çıkış transistörü yük akımından bağımsız olarak çalışır.

There is no minimum load current requirement and no problematic leakage current that might falsely activate a sensitive PLC input — the output is either fully on (driving current through the load) or fully off (output transistor blocking, önemsiz bir sızıntı).

Bu temiz anahtarlama davranışı, yanlış hareketlerin alet hasarına neden olabileceği NC-makine araç pozisyonu kilitleri gibi uygulamalarda önemlidir.

Çıkış, sensörle aynı 24V DC kaynağından çalışan PLC'ler, röle bobinleri, gösterge lambaları ve sayaç girişleriyle doğrudan uyumludur.

150mA çıkış akım kapasitesiyle, IAS-10-04-S, çoğu uygulamada ek güçlendirme olmadan standart otomasyon yüklerini yönlendirir.

0.8mm algılama mesafesi ️ Yakın tolerans pozisyon doğrulama

Millimetrenin sekiz onda biri, belirli bir tasarım gereksinimini yansıtan küçük bir algılama mesafesidir: Hedef sensör yüzüne çok yakın geçmelidir.

Bunun ortaya çıktığı uygulamalar arasında, pervane aletlerinde damgalama ve matris pozisyonunun doğrulanması (matrisin milimetrenin küçük bir kısmına kadar girmesi gerektiği) bulunur.ince bıçak veya folyo kenarının tespiti, tıbbi montaj ekipmanlarında iğne veya prob ucunun varlığını doğrulamak ve hassas enstrümanlarda ince tonluklu çiviler veya dişli dişleri tespit etmek.

İşlevsel mesafe nominal algılama mesafesindeki yararlı çalışma bölgesi 0,8 mm değerli indüktif sensör için tipik olarak 0 ila 0,65 mm'dir (yaklaşık olarak nominal Sn'in% 80'i).Bu çalışma mesafesinde gerçek algılama boşluğunun ayarlanması, mekanik titreşimleri, sensör ve hedefe sıcaklık etkilerini ve hedefin yüzey durumundaki değişimleri hesaba katan bir marj ile,uzun süreli algılama güvenilirliğini belirleyen kalibrasyon görevidir..

Demir dışı malzeme düzeltmesi uygulanır: alüminyum, tunç, bakır ve paslanmaz çelik hedefleri hepsi 0,8 mm demir standardından daha kısa etkili algılama mesafeleri üretir.

0.8 mm nominal mesafede, demir dışı hedefler için zaten küçük olan boşluk daha da azalır ‡ paslanmaz çelik için yaklaşık 0.56 mm, alüminyum için yaklaşık 0.24 mm.Mekanik tasarımı yapmaya karar vermeden önce belirli hedef malzeme ile gerçek anahtarlama mesafesini onaylayın.

IP67 Endüstriyel tesislerde güvenilir mühürleme

IP67, tamamen toz dışı bırakılmasını ve geçici dalışa karşı korunmayı sağlar ∙ makine çalışma bölgelerinin içine monte edilmiş konum sensörleri için uygun koruma düzeyi.IAS-10-04-S işareti içindeki -S takma, genellikle Rechner'in IAS kodlama sisteminde belirli bir bağlantı veya kablo türünü belirtir..

Bu parça numarasının tam kablo uzunluğu, bağlantı tipi ve gövde boyutları için, Rechner'in mevcut ürün belgelerinden veya sensörün üzerindeki etiketten kontrol edin.Rechner aralığındaki çeşitli bağlantı varyantları için -S takma kullanıldığı için.

Rechner sensörleri standart korumalara sahiptir: ters kutupluk koruması, besleme kablolarının kurulum sırasında yer değiştirilmesi durumunda hasarı önler;Aşırı yük koruması, çıkış transistörüne geçici aşırı yüklenme nedeniyle hasar vermesini önler; ve kısa devre koruması (elektronik), sensörün kablolama sırasında kazara çıkış-orta devre kısa devresinden zarar görmesini önler.

Bunlar Rechner sensörlerinde premium özellikler değiller, bunlar IAS-10 çizgisinde standarttır.

Sık Sorulan Sorular

S1: IAS-10-04-S'de -S sonek neyi gösterir?

Rechner'in IAS serisi isimlendirmesinde, çekirdek parça numarasının ardından gelen arka kodlar bağlantı türünü, kablo malzemesini ve diğer özel seçenekleri tanımlar.-S eklentisi genellikle bazı Rechner yapılandırmalarında belirli bir kablo veya konektör varyantını tanımlar.,

S, paslanmaz çelik koruma seçeneğini gösterir; diğerlerinde kablo uzunluğunu veya bağlantı tipini belirler.

Nihai yorum Rechner'in ürün kodu çözücü veya IAS-10-04-S için özel veri sayfasını gerektirir.Tam elektrik bağlantısı biçimi için Rechner'in teknik belgelerine veya sensörün ürün etiketine bakın.

S2: IAS-10 serisi derecelendirme 1035V DC'dir. Bu, sensörün 35V'den fazla hasar aldığı anlamına mı gelir?

35V DC'nin üzerindeki sürekli güçlendirme voltajları sensörün iç elektroniklerine zarar verebilir.Yük değiştirme sırasında endüstriyel DC kaynaklarında oluşan 35V'den yüksek geçici voltaj pikleri sensörün koruyucu devreleri tarafından kısmen emilir, ama sürekli aşırı voltaj nominal çalışma aralığının dışında.

35V'den fazla voltaj çıkışlarının mümkün olduğu güç kaynağı için, güç kaynağı ile sensörün güç kaynağı terminali arasında geçici bir baskı kesici veya gerilim kilidi kullanın.

S3: IAS-10-04-S sensörleri seri veya paralel olarak bağlanabilir mi?

Rechner'in IAS sensörleri seri (AND mantığı) veya paralel (OR mantığı) olarak bağlanabilir.Çıkıştaki toplam voltaj düşüşünün etkin voltajı aşağı yükün minimum eşiğinin altına düşürmeden önce en fazla 2 ′′3 sensör güvercinli zincire bağlanabilir..

Paralel olarak, bireysel kalıntı (dışı durumdaki) voltajlar toplanır; üçten fazla sensörün paralel olarak bağlanması, kombinasyon sızıntısının hassas yükleri yanlış bir şekilde etkinleştirmesine neden olabilir.Bu sınırlar genel bir rehberliktir.; Rechner'ın İAS uygulama notlarından belirli yapılandırmalar için doğrula.

S4: Hedef doğru değil de açıdan yaklaştığında IAS-10-04-S nasıl davranır?

Bir endüktif sensörün elektromanyetik algılama alanı algılama yüzüne en güçlü olarak dikey olarak projeksiyon yapar (eksenel yaklaşım).Bir açıdan yaklaşan hedefler, nominal algılama mesafesinden farklı bir geçiş noktası üretir., yaklaşım geometrisine bağlı olarak.

0,8 mm aralığında hassas konum algılama için, mekanik kurulum hedefi eksenel bir yaklaşım yoluna kısıtlamalıdır.

Köşeli yaklaşımlar, yaklaşım açısının dikeyden sapmasına orantılı olarak büyüyen anahtarlama pozisyonuna belirsizlik getirir.

S5: IAS-10-04-S, çinko veya nikel kaplamalı parçaları tespit etmek için uygun mu?

Çinko dökme ve nikel kaplama parçaları, endüktif sensörler tarafından tespit edilen elektrik iletebilir metallerdir. Çinko için düzeltici faktör demir standardına yakın (yaklaşık 0.8 ‰ 1).0× alaşımına bağlı olarak), yani çinko hedefler neredeyse tam 0.8mm algılama mesafesini üretir.

Çelik bir substrat üzerinde nikel kaplama, endüktif alana göre temelde şeffafdır ̇ sensör altta yatan çelik algılar.Etkili mesafe, alt metalin düzeltme faktörüne bağlıdır..

Alüminyum üzerindeki ince kaplama için, bu sensör için demir algılama mesafesinin yaklaşık% 30'unu ̇ yaklaşık 0.24 mm bekleyin.
