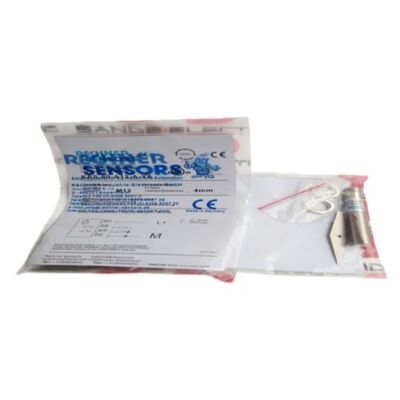

RECHNER Sensörü KAS-80-A12-A-Y5 veya KAS80A12AY5

Rechner KAS-80-A12-A-Y5 Capacitive Proximity Sensor M12, PNP Antivalent, 6mm, Flush Mount, 1035V DC, M12 Konektörü, IP67

Genel bakış

BuRechner KAS-80-A12-A-Y5Rechner'ın KAS-80 serisinden sıvı ile monte edilebilir kapasitif yakınlık sensörüdür. offering 6mm sensing range from an M12 housing with the antivalent PNP output configuration — simultaneously providing both normally open and normally closed switching signals from the same sensor body.

M12 Y5 konektör tanımı, elektrikli arayüzü sağlayan, iki çıkış telini (NO ve NC), artı pozitif ve ortak beslemeyi barındıran 4 pinli M12 flens konektörünü tanımlar.

Kapasitif algılama teknolojisi, neredeyse her malzemenin varlığını tespit eder. Metal, plastik, cam, kağıt, sıvı, granül,ve tozlar .

Sadece iletken metallara tepki veren indüktif sensörlerin aksine, KAS-80-A12-A-Y5 doğrudan metalik olmayan hedefleri tespit eder.Montajda plastik bileşenlerin varlığı doğrulanması, tank duvarları üzerinden sıvı seviyesi izleme ve ambalaj uygulamalarında kağıt/etiket tespiti.

Rechner, KAS-80-A12-A-Y5 üretimini durdurdu ve yerineKAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP, aynı M12 akış, PNP antivalent, 4 pinli M12 konektör konfigürasyonunu, gelişmiş kimyasal direnç için güncellenmiş bir PTFE kaplı aktif yüzey ile taşır.

Doğrudan değiştirilmesini gerektiren yenilenme tesisleri için yeni kod mevcut eşdeğerdir; orijinal KAS-80-A12-A-Y5 kullanan mevcut tesislerin bakım stokları için,Fazla birimler tam işlevselliğini koruyor.

Ana Özellikler

Antivalent Çıktısı ∙ İki Sinyal, Bir Sensör

Anti-valent çıkış yapılandırması, kapasitif sensör seçiminde en yararlı ancak sıklıkla az belirtilen özelliklerden biridir.Standart bir sensör tek bir çıkış sağlar: NO (hedef tespit edildiğinde kapanır) veya NC (hedef tespit edildiğinde açılır).

Bir anti-valent sensörü, tek bir korpustan aynı anda her ikisini de sağlar: hedef tespit edildiğinde, NO çıkışı etkinleştirilir ve NC çıkışı aynı anda devre dışı bırakılır.Hedef uzaklaştığında, ikisi de aynı anda tersine dönüyor.

Bu eşzamanlı ikili çıkışın özel bir amacı vardır: kontrol sistemi her iki sinyali de izleyebilir ve her zaman karşıt durumlarda olduklarını doğrulayabilir.

Eğer her iki çıkış da aynı anda AÇIK ya da her ikisi de aynı anda KAPAK ise, sensör arızalıdır. Ya elektronik hatalı ya da çıkış tellerinden birinde kısa devre vardır.

Bu tanı yeteneği, herhangi bir ek donanım gerektirmeden tek çıkışlı bir sensörün sağlayamayacağı bir fonksiyonel güvenlik katmanı ekler.

Pratikte, antivalent outputs are specified in applications where the consequence of a missed detection or a false detection is a safety or quality concern — where the control system needs confidence that the sensor is working correctly, sadece son döngüde bir hedef tespit etmedi.

Enjeksiyon kalıplama boşluğu kontrolleri, hata kanıtlama gereksinimleri ile montaj onayı ve teşhis izleme ile güvenlik kapısı kilitleme devreleri tipik antivalent uygulama bağlamlarıdır.

Kapasitik algılama

KAS-80-A12-A-Y5'in 6 mm algılama aralığı standart kalibrasyon hedefine (genellikle topraklanmış bir çelik levha) uygulanır.Metal olmayan hedefler için, kapasitif algılamanın en yaygın olarak uygulandığı yer, etkili algılama mesafesi hedef malzemenin dielektrik sabitine bağlıdır..

Yüksek dielektrik sabitleri olan malzemeler daha güçlü alan rahatsızlığı ve daha uzun etkili algılama mesafeleri üretir; kuru plastikler gibi düşük dielektrik malzemeler daha kısa mesafeler üretir.

Su (dielektrik sabit ~ 80) ve sulu çözeltiler kapasitif sensörler için en kolay hedefler arasındadır.metal olmayan bir tankın dışına monte edilmiş sensörün içeride sıvının varlığını tespit ettiği durumlarda, suyun dielektrik sabitinin boş tank duvarının ve havanın çok daha fazla olduğu durumlardaOrta derecede dielektrik sabitleri olan kuru granüler malzemeler (taneler, plastik peletler, toz) tipik olarak birkaç milimetre kalınlığında polipropilen veya ABS ince duvarları ile tespit edilebilir.Saf yağlar nispeten düşük dielektrik sabitlere sahiptir ve sensörün ara duvar olmadan sıvı yüzeyine yakın olmasını gerektirebilir..

Fırlatma Montajı ️ Metal Bracket Kurulum

Flaş montaj yeteneği, KAS-80-A12-A-Y5'in algılama yüzünün, komşu metalin 6 mm algılama aralığını azaltmadan çevredeki metal işlemiyle eşit olarak monte edilebileceği anlamına gelir.

Sensörün iç koruması, algılama alanını ileriye odaklar, aksi takdirde metal montaj koltuğunun emileceği yan alan genişlemesini önler.Sensörün bir alete yerleştirilmesi gereken uygulamalar için, sabitleme plağı veya makine yüzeyi mekanik koruma veya boşluk nedenlerinden dolayı, akıntılı montaj, etkinleştirme özellikidir.

M12 × 1 iplik, sensörü yerinde kilitlemeden önce montaj braketinin açılışı boyunca aksyal pozisyon ayarlamasını sağlayan standart M12 kilitli dümeni kabul eder.

İki kilitli fıstık ′′ montaj panelinin her bir yanından bir tane ′′ tüm silindirik Rechner sensörleri için standart montaj yöntemini sağlar.

Yedek ve Takipçisi

KAS-80-A12-A-Y5 mevcut stok sonuna ulaştığında ve kurulum sürekli olarak sensör tedarikini gerektirdiğinde,KAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP(Rechner parçası 800724, şimdi de yeni sanat numarası olarak listelenmiştir) doğrudan yenilenmiş bir PTFE aktif yüzey kaplaması ile değiştirilmektedir.

PTFE, temizlik maddelerine, çözücülere ve orijinal konut malzemesinin agresif süreç ortamlarında dayanamayabileceği işlem kimyasallarına direnç sağlar.Elektriksel özellikler M12 flens bağlantısı, PNP antivalent, 4 pin, 10 ¢ 35V DC ¢ mevcut kablolama ile uyumludur.

Sık Sorulan Sorular

S1: Sensörün bir PLC'ye kablolaması için antivalent çıkışı ne anlama gelir?

KAS-80-A12-A-Y5 üzerindeki 4 pinli M12 konektöründe: Pin 1 = besleme pozitif (kahverengi), Pin 2 = NC çıkışı (beyaz), Pin 4 = NO çıkışı (siyah),Pin 3 = ortak (mavi) confirm the exact pinout from Rechner's IAS-80 connector wiring diagram.

PLC, iki dijital giriş kanalı gerektirir: biri NO çıkışı için ve diğeri NC çıkışı için. Kontrol programında bu iki giriş her zaman zıt durumlarda olmalıdır;Hem yüksek hem de düşük koşullar için izleme, antivalent tasarımın sağladığı sensör sağlığı kontrolünü sağlar.

S2: KAS-80-A12-A-Y5 gibi kapasitif bir sensör paslanmaz çelik tank duvarından algılayabilir mi?

Hayır, paslanmaz çelik, tüm metaller gibi kapasitif alanı korur. Sensör, arkasındaki sıvının yerine maksimum hassasiyetle metal duvarın kendisini algılar.

Duvarlar arası kapasitif seviye algılama sadece metal olmayan tank malzemeleri için geçerlidir: polipropilen, PVC, cam, seramik ve benzer dielektrikler.

Paslanmaz çelik tanklar için, sensör metal olmayan bir denetim portu, sondası gerektirir veya sensör sıvının açık yüzeyine yerleştirilmelidir.

S3: Algılama aralığı 6 mm? Bu ayarlanabilir mi?

Rechner'ın KAS-80 serisi (NORMLINE) sensörleri, gövde üzerinde ayar elemanı olmadan tasarlanmıştır.6mm aralığı fabrikada ayarlanmıştır ve kullanıcı tarafından ayarlanamaz. Bu NORMLINE ürün ailesinin tasarım felsefesi., basitlik ve kusursuzluğa karşı dayanıklılığa öncelik verir.

Daha kısa etkili algılama aralığı gerekirse (örneğin, daha fazla hedefi algılarken ön plan katmanını görmezden gelmek için),Sensörün hedeften daha uzak bir yere yerleştirilmesiyle mekanik olarak elde edilmelidir., ya da içe yapılandırılmış hassasiyet ayarını içeren farklı bir Rechner KAS modelini seçerek.

S4: KAS-80-A12-A-Y5'in anahtarlama frekansı nedir?

Rechner's KAS-80 NORMLINE series operates at 50 Hz switching frequency — appropriate for presence/absence detection at moderate speeds but not suitable for counting fast-moving individual items or detecting gear teeth at high RPM.

Daha hızlı geçiş gerektiren uygulamalar için, Rechner'in Yüksek Performanslı (HP) varyantları veya daha yüksek frekanslı kapasitif serileri geçerlidir.50Hz sınırı kapasitif sensörlerin tipik uygulamaları için bir endişe değil: seviye algılama, yavaş hareket eden parça varlığını onaylama ve doldurma seviyesinin izlenmesi hepsi bu frekansın çok altında çalışır.

S5: KAS-80-A12-A-Y5'e belirli bir malzemeyi gerekli hassasiyetle tespit etmeyi nasıl öğretilir?

NORMLINE serisi, kullanıcı tarafından ayarlanabilir hassasiyet olmadan çalışır. Fabrika ayarları standart 6 mm hedefe optimize edilmiştir.Hedef malzemenin standarttan daha düşük bir dielektrik sabitine sahip uygulamaları için (kuru plastikler), ahşap, kağıt) ve etkin algılama mesafesinin doğrulanması gerektiğinde, yaklaşım, kurulum koşullarında belirli hedef ile gerçek anahtarlama mesafesini ölçmektir.

Eğer gerçek mesafe yeterli değilse, sensörü daha yakınlaştırın veya dış hassasiyet ayarına sahip bir Rechner KAS modeli belirtin.Anti-valent çıkışının eşzamanlı NO/NC onayı, ayar sırasında, istenen çalışma boşluğunda güvenilir bir anahtarlamayı doğrulamak için kullanılabilir..
