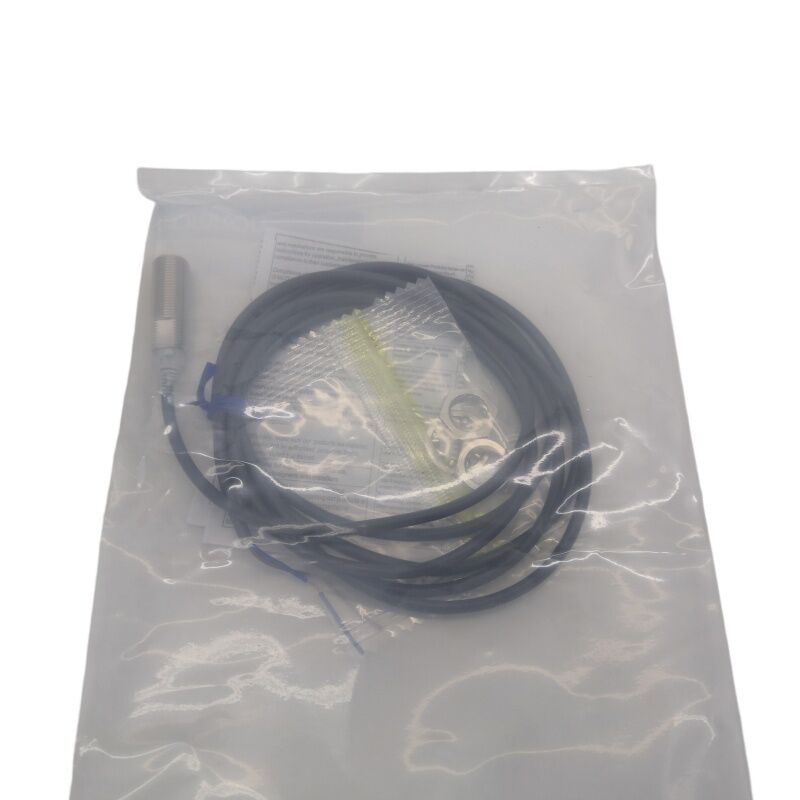

Omron E2E-X3D1-N M12 Korumalı Endüktif Yaklaşım Sensörü
M12 Korumalı Endüktif Yaklaşım Sensörü, 3mm Algılama Mesafesi, DC 2-Kablolu, Normalde Açık, IP67 Dereceli
Marka: Omron
Seri: E2E
Parça Numarası: E2E-X3D1-N (Ayrıca şu şekilde de aranır: E2EX3D1N | E2E-X3D1N | E2E-X3D1-N 2M / 5M)
Tip: Endüktif Yaklaşım Sensörü - Korumalı, Gömme Montajlı, M12 Silindirik
Stok Durumu: Stokta - Hızlı Dünya Çapında Kargo
Kompakt Gövde. Her Yerde Kanıtlanmış.
M12 namlu, endüstriyel algılamada en yaygın diş boyutudur, dar alanlara uyar ve standart deliklere vidalanır. Omron E2E-X3D1-N, M12 formunda Omron'un standart korumalı endüktif yaklaşım sensörüdür, 3mm nominal algılama mesafesi, DC 2-kablolu çıkış ve normalde açık anahtarlama özelliklerine sahiptir. Demir metalleri temassız algılar, aşınma üretmez ve yağ sisi, soğutucu, titreşim ve yıkama dahil çevresel koşulları idare eder.
Teknik Özellikler
| Parametre |
Özellik |
| Seri |
E2E |
| Gövde Boyutu |
M12 silindirik, dişli |
| Algılama Mesafesi (nominal) |
3 mm |
| Ayarlama Mesafesi |
0 ila 4,8 mm |
| Korumalı |
Korumalı (gömme montajlı) |
| Hedef Malzeme |
Demir metaller |
| Çıkış Tipi |
DC 2-kablolu, polarite tipi |
| Çalışma Modu |
NO (Normalde Açık) |
| Besleme Gerilimi |
10 ila 30V DC (nominal: 12 ila 24V DC) |
| Akım Tüketimi |
Maks. 13 mA |
| Anahtarlama Kapasitesi |
3 ila 100 mA |
| Tepki Frekansı |
Maks. 1.000 Hz |
| Kalıntı Gerilimi |
Maks. 3V (100 mA yükte) |
| Kaçak Akım |
Maks. 0,8 mA |
| Çalışma Sıcaklığı |
−25°C ila +70°C |
| Koruma Derecesi |
IEC 60529: IP67 / Yağ geçirmez |
| Gövde Malzemesi |
Nikel kaplı pirinç |
| Sertifikalar |
CE (EN60947-1, EN60947-5-2), NEMA 1 / 4 / 6 / 12 / 13 |
| Kablo Uzunluğu Seçenekleri |
2M / 5M / 10M (önceden kablolu) |
Korumalı Tasarım Faydaları
Korumalı yapı, elektromanyetik algılama alanını yanal olarak yaymak yerine sensör yüzünden ileriye doğru odaklar. Bu, çevredeki metalin algılama alanını bozmasını veya yanlış algılamalara neden olmasını önleyerek metal braketler, plakalar veya makine çerçevelerine gömme montaj yapılmasına olanak tanır.
DC 2-Kablolu Bağlantı
2-kablolu tasarım, çıkış sinyalini sadece iki iletken üzerinde yükle seri olarak çalıştırır, bu da kablolamayı basitleştirir ve kablo hacmini azaltır. Anahtar parametreler:
- Anahtarlama kapasitesi: 3 ila 100 mA
- Kaçak akım: Maks. 0,8 mA
Çevresel Dayanıklılık
- IP67 dereceli - toz geçirmez ve geçici daldırmalara dayanıklıdır
- Kesme yağına maruz kalmaya dayanıklı yağ geçirmez yapı
- Titreşim direncine sahip sağlam gömülü dahili devre
- Çalışma aralığı: −25°C ila +70°C
- Korozyon direncine sahip nikel kaplı pirinç namlu
Çift LED Göstergeler
- Kırmızı LED - çıkışın aktif olduğunu gösterir (hedef algılandı)
- Yeşil LED - kurulum sırasında doğru güç ve algılama aralığını gösterir
Yaygın Uygulamalar
- CNC ve makine aleti parça varlığı onayı
- Konveyör ve malzeme taşıma pozisyon algılama
- Robotik hücre uç kol takımı sensörleri
- Otomotiv montaj bileşeni doğrulama
- Paketleme ekipmanı metal algılama
İlgili Modeller
| Model |
Ana Fark |
| E2E-X3D1-N (bu ürün) |
Önceden kablolu, standart PVC yağa dayanıklı kablo, NO |
| E2E-X3D2-N |
Aynı özellik, NC (normalde kapalı) çıkış |
| E2E-X3D1-M1G |
M12 konektör (IEC pin düzeni), NO |
| E2E-X3D1-US |
Kuzey Amerika uygulamaları için UL onaylı versiyon |
| E2E-X3D1-U |
Poliüretan kablo ile önceden kablolu (güçlendirilmiş, yağa dayanıklı) |
| E2E-X8MD1 |
M12 gövde, korumasız, 8mm algılama mesafesi |
Sıkça Sorulan Sorular
E2E-X3D1-N metal bir brakete gömme monte edilebilir mi?
Evet - korumalı tasarım metalde gömme montajı sağlar. Elektromanyetik alan ileriye odaklanır, bu nedenle çevredeki metal müdahale etmez. Birden fazla sensör için, paraziti önlemek üzere yan yana minimum 30 mm veya yüz yüze 20 mm mesafe bırakın.
Minimum yük akımı gereksinimi nedir ve PLC girişlerimle çalışır mı?
Sensör minimum 3mA yük akımı gerektirir. Çoğu standart PLC ayrık giriş kartı 5mA ila 10mA çeker ve sorunsuz çalışır. Sensör kapalıyken tipik olarak modern endüstriyel PLC donanımıyla uyumlu olan 0,8mA'ya kadar kaçak akım geçirir.
E2E-X3D1-N ve E2E-X3D1-U arasındaki fark nedir?
Her ikisi de aynı algılama özelliklerini paylaşır. E2E-X3D1-N yağa dayanıklı PVC kablo kullanırken, E2E-X3D1-U tekrarlanan bükülme, agresif kimyasallar veya aşınma riski olan uygulamalar için mekanik olarak güçlendirilmiş poliüretan (PUR) kablo kullanır.
E2E-X3D1-N üzerindeki algılama mesafesini nasıl ayarlarım?
Bu sensör, 3mm algılama mesafesi için fabrikada ayarlanmış sabit hassasiyete sahiptir. Etkin mesafe, sensör yüzü ile hedef arasındaki fiziksel boşluğu ayarlayarak 0 ila 4,8 mm arasında değişebilir, ancak dahili kazanç kullanıcı tarafından ayarlanabilir değildir.
E2E-X3D1-N'nin üretimi durdurulduğu veya değiştirildiği belirtiliyor - bulunabilirlik konusunda endişelenmeli miyim?
Omron, Ekim 2022'de DC 2-kablolu E2E modellerini E2E NEXT serisine entegre etti. Ancak, E2E-X3D1-N dünya çapında yaygın olarak stoklanmaya devam ediyor ve mevcut kurulumlar için yedek parça olarak yaygın şekilde kullanılmaya devam ediyor.
