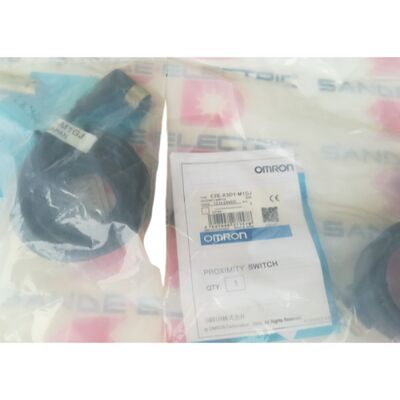

Yeni OMRON Yakınlık Sensörü Anahtar E2E-X3D1-M1CJ E2EX3D1M1CJ

Omron E2E-X3D1-M1CJ | Endüktif Yaklaşım Sensörü — M12 Korumalı, 3mm NC, DC 2-Kablolu, 12–24VDC, 1kHz, Panel Montaj, M12 A-Tipi Konnektör, IP67

Genel Bakış

Omron E2E-X3D1-M1CJ , E2E serisi M12 korumalı yaklaşım sensörünün panel montajlı bir varyantıdır — standart E2E-X3D1 M12 sensörü ile aynı algılama elemanına sahiptir ancak makine çerçevesi veya braketine monte edilmek yerine bir kontrol paneline veya ekipman kapısına kurulum için yapılandırılmıştır.

Standart M12 sensörü doğrudan bir makine yapısına algılama noktasında vidalanırken, panel montajlı versiyon bir panel kesiğine monte edilmek ve M12 A-tipi konnektör aracılığıyla saha kablolamasına bağlanmak üzere tasarlanmıştır; sensör yüzü panelden algılama yapacak şekilde veya bir panel açıklığına konumlandırılacaktır.

M12 A-tipi konnektör ayırt edici elektriksel arayüzdür. A-tipi kodlama, fabrika otomasyonunda DC sensörler ve aktüatörler için kullanılan standart M12 anahtar yapılandırmasıdır — 4-pinli M12 A-tipi konnektörler, Omron'un E2E konnektör tipi sensörlerindeki baskın arayüzdür ve Avrupa ve küresel makine otomasyon kablolamasında kullanılan çok çeşitli M12 A-tipi saha kabloları ve T-konnektörlerle uyumludur.

A-tipi kodlama hizalaması, B-tipi kodlu konnektörlerle (profibus/fieldbus için kullanılır) veya D-tipi kodlu konnektörlerle (Ethernet) yanlış eşleşmeyi önler ve saha kablolama hatalarının yaygın bir kaynağını ortadan kaldırır.

DC 2-kablolu NC çıkışı, tüm E2E DC 2-kablolu modellerde bulunan aynı kurulum basitliğini sunar: iki kablo hem besleme hem de sinyal taşır, yük ile besleme pozitif ve ortak arasında seri olarak bağlanır.

Panel montajlı gövde ve M12 konnektör ile E2E-X3D1-M1CJ, panele monte edilebilir, önden saha kablolamasına bağlanabilir ve makinenin sabit kablo demetini bozmadan değiştirilebilir.

Anahtar Özellikler

Panel Montaj Yapılandırması — Sensör Panelde, Makinede Değil

Panel montajlı endüktif sensörler, makineye monte edilmiş konum sensörlerinden farklı bir kurulum işlevi görür. Panel montajlı sensörler, hareketli bir makine ekseni veya iş fikstüründeki bir hedefi algılamak yerine, otomasyon ekipmanlarında panel yüzeyinden yakından bileşenleri algılar — bir panel açıklığından görülen bir fikstürdeki küçük bileşen varlığı, panel üzerine monte edilmiş bir dağıtım mekanizmasındaki etiket varlığı veya kompakt bir sıralı cihaz montajındaki hedef yakınlığı.

Panel montajlı gövde formatı, sensörün panel önünden monte edilip yönlendirilmesine olanak tanır — montaj donanımı sensör gövdesini panel kesiğine sabitler ve M12 konnektör, panel yüzeyinde tanımlanmış, erişilebilir bir konumda saha kablosu bağlantısını sağlar.

Standart panel düzenlerine sahip ekipman tasarlayan makine üreticileri ve sistem entegratörleri için, panel montajlı sensör formatı, tanımlanmış bir montaj deliği boyutu ve konnektör konumu ile panel mühendisliğine temiz bir şekilde entegre olur, birden fazla birimde tutarlıdır.

M12 A-tipi Konnektörde DC 2-Kablolu NC — Kablolama Basitliği ve Standart Uyumluluğu

M12 A-tipi konnektördeki DC 2-kablolu devre, arayüzü iki işlevsel kabloya indirger — standart A-tipi kodlu 4-pinli atamada pozitif besleme (pin 1, kahverengi) ve çıkış/yük (pin 4, mavi). 2-kablolu yapılandırmada 4-pinli M12 konnektörün pin 2 ve 3 kullanılmaz ve sensörde açık bırakılır.

M12 A-tipi konnektör standardı, kablo montaj tarafının, standart M12 A-tipi kablo setlerinin düz ve dik açılı gövde stilleri, PVC ve PUR ceket malzemeleri, korumalı ve korumasız varyantlar, 0.5m ila 15m uzunluklarda onlarca küresel üreticiden tedarik edildiği anlamına gelir.

Bu standardizasyon, tek kaynaklı kablo bağımlılığını ortadan kaldırır ve birden fazla makinede birden fazla E2E sensörünü barındıran tesislerde yedek parça yönetimini basitleştirir.

Korumalı M12'den 3mm Algılama — Gömme Montaj, Hassas Boşluk

Korumalı E2E-X3D1-M1CJ'nin 3mm algılama mesafesi, standart 12 × 12 × 1mm demir test hedefi için derecelendirilmiştir — küçük metal bileşenleri tanımlanmış bir algılama bölgesiyle yakından algılamak için uygundur.

Korumalı yapı, alanı eksenel olarak odaklar, bu da algılama bölgesinin iyi tanımlanmış ve öngörülebilir olduğu anlamına gelir — standart gömme montaj boşluklarıyla kurulum yapıldığında, bitişik metal paneller, montaj donanımı ve komşu bileşenler anahtarlama noktası üzerinde minimum etkiye sahiptir.

0–2.4mm ayarlama mesafesi (3mm nominalin %80'i), sıcaklık ve voltaj değişimini hesaba katan kararlı algılama bölgesidir.

Hedefin sabit, kontrollü bir boşlukta sunulduğu panel montaj uygulamaları için, 1–2mm içinde ayarlama yapmak, sensör popülasyonu ve hedefteki üretim varyasyonları boyunca maksimum algılama marjını ve en yüksek güvenilirliği sağlar.

SSS

S1: E2E-X3D1-M1CJ için M12 A-tipi pin ataması nedir?

E2E-X3D1-M1CJ üzerindeki M12 A-tipi 4-pinli konnektör standart DC sensör atamasını kullanır: Pin 1 (kahverengi) = +V besleme (+12–24V DC'ye bağlanır), Pin 3 (mavi) = 0V/çıkış (yük ile besleme ortak hattına seri olarak bağlanır). 2-kablolu yapılandırma için Pin 2 ve 4 bağlı değildir.

A-tipi kodlu M12 saha kablo montajlarında, doğru bağlantıyı sağlamak için kablonun renk-pin karşılığını IEC 60947-5-2 standardı pin çıkışına göre doğrulayın.

S2: Çıkış DC 2-kablolu — bu sensör diğer 2-kablolu sensörler gibi minimum bir yük akımı gerektirir mi?

Evet. DC 2-kablolu devre, çıkışın AÇIK ve KAPALI durumlar arasında güvenilir bir şekilde anahtarlanması için minimum 3 mA yük akımı gerektirir. Standart PLC dijital giriş modülleri 24V DC'de 5–20mA çeker, bu da bu minimumu aşar.

0.8mA kapalı durum kaçak akımı, PLC girişinin KAPALI durum eşiğini aşmamalıdır — 3V kapalı eşiklerine veya eşdeğer akım taşıma kapasitesine sahip standart PLC girişleri, 0.8mA kaçağı yanlış tetikleme olmadan yönetir.

S3: E2E-X3D1-M1CJ yağmura maruz kalan dış mekan ekipmanlarında kullanılabilir mi?

IP67, tam toz giriş koruması ve 30 dakika boyunca 1 metreye kadar geçici daldırmayı kapsar. Dış mekan yağmur maruziyeti — düşük basınçta doğrudan yağış — IP67 derecesi dahilindedir. Yüksek basınçlı su jetleri, güç yıkama veya 30 dakikayı aşan sürekli daldırma, IP68 veya IP69K dereceleri gerektirir.

Korunaklı konumlardaki (IP54 ortamı) dış mekan panel kurulumları için, IP67 minimum gereksinimin üzerinde bir marj sağlar.

Doğrudan hava koşullarına maruz kalan dış mekan kurulumları için, eşleşmemiş durumda M12 konnektörünün IP derecesini doğrulayın ve bağlı kablo setinin konnektörünün de eşleştiğinde IP67 sızdırmazlık gereksinimini karşıladığından emin olun.

S4: 3mm mesafesi hangi hedef boyutu için karakterize edilmiştir ve daha küçük bir hedef algılama aralığını nasıl etkiler?

3mm mesafesi, 12 × 12 × 1mm demir test plakası için derecelendirilmiştir — M12 sensörünün algılama yüzey alanına yaklaşık olarak karşılık gelir. Daha küçük hedefler için: yaklaşık 6 × 6mm demir, derecelendirilmiş mesafenin yaklaşık %80–85'ini (2.4–2.55mm) üretir; 4 × 4mm demir yaklaşık %70'ini (2.1mm) üretir.

Hedefin bir pim, bilye veya damga gibi küçük bir bileşen olduğu panel montaj uygulamaları için, panel tasarımındaki sensörden hedefe olan boşluğu kesinleştirmeden önce belirli hedef boyutu ve malzemesiyle gerçek anahtarlama mesafesini doğrulayın.

S5: Birden fazla E2E-X3D1-M1CJ sensörü aynı panelde karşılıklı parazit olmadan yan yana monte edilebilir mi?

Korumalı sensörler, korumasız tiplere kıyasla karşılıklı parazite karşı daha az hassasiyete sahiptir, ancak çok yakın yan yana aralıklarla — M12 standart frekans modelleri için yaklaşık 30–40mm yüz yüze — eşzamanlı salınım, komşu sensörlerin parazitlenmesine neden olabilir.

40mm'den az aralığa sahip çoklu sensörlü panel dizileri için, Omron'un farklı frekanslı E2E varyantları (E2E-X3D15 serisi), komşu birimlerin farklı salınım frekanslarında çalışmasına izin vererek, parazit olmadan 20–25mm kadar yakın aralıklarla kurulumu mümkün kılar.

Belirli yapılandırma için Omron'un E2E karşılıklı parazit verilerinden minimum aralık gereksinimini doğrulayın.
