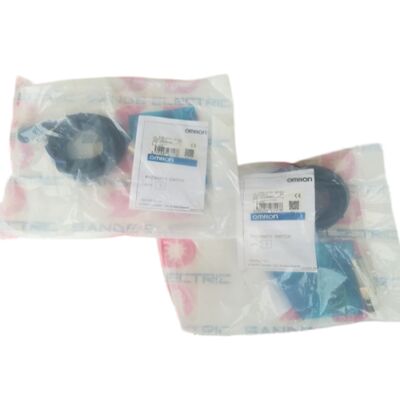

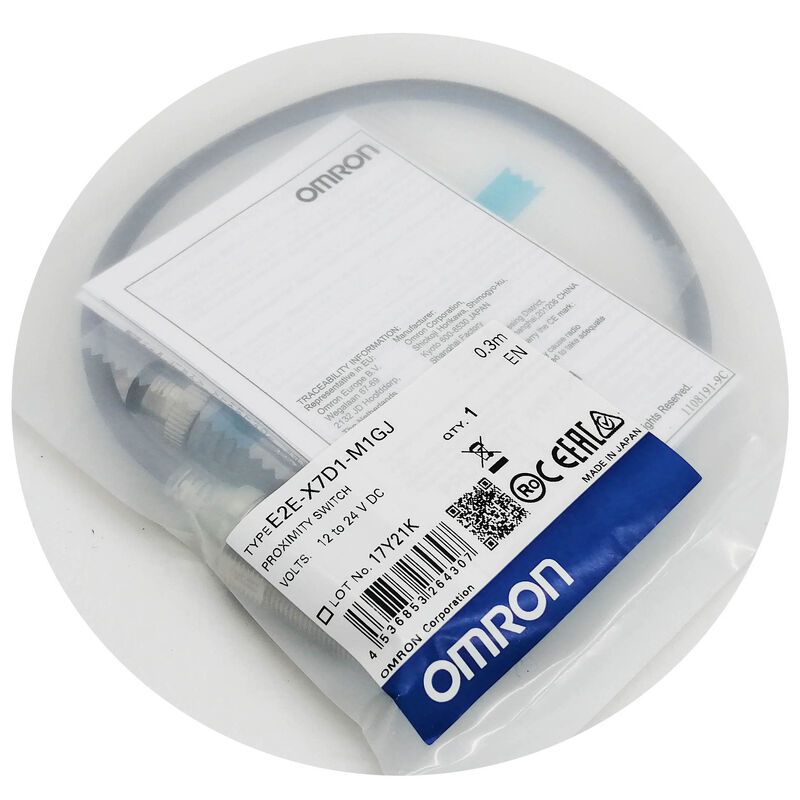

Yeni OMRON Yakınlık Sensörü Anahtar E2E-X7D1-M1GJ E2EX7D1M1GJ

Omron E2E-X7D1-M1GJ | M18 Korumalı 7mm Endüktif Yaklaşım Sensörü — Panel Montaj / M12 A-Kodlu / DC 2-Telli NC / IP67

Panel Montaj Yapılandırması — Panel Üzerinden Algılama

E2E-X7D1-M1GJ'deki MJ soneki, M12 konektörlü panel montaj form faktörünü belirtir. Sensör, panelin arkasından bir panel kesiğinden geçer, panel yüzüne karşı bir kilit somunla sabitlenir ve algılama penceresi panelin önünden dışarı bakar. Bu, algılama yüzü geçen hedeflere doğru yönlendirilmiş bir brakete vidalanan bir makine montaj sensörünün ters yönüdür.

Algılama performansı, standart E2E-X7D1 M18 serisiyle aynıdır — 7 mm menzil, 500 Hz anahtarlama frekansı, IP67 yağ geçirmez koruma, çift LED göstergeler — form faktörü, kalite kontrol ekipmanlarında, kompakt otomasyon modüllerinde ve algılama noktasının cihaz yüzeyinde olduğu taşınabilir veya masaüstü ekipmanlarda panel kurulumu için uyarlanmıştır.

M12 konektörü panelin arkasına monte edilir, kablolamayı algılama yüzünden uzak tutar. Bakım yoğun ortamlarda, M12 konektör standardizasyonu, sensör değiştirmenin sabit kablo hattını bozmadığı anlamına gelir — M12'yi ayırın, yeni sensörü takın, yeniden bağlayın.

Anahtar Özellikler

M18'de 7mm Korumalı — Doğru Özellik

Korumalı yapı, manyetik alanı ileriye odaklayarak metal braketlere algılama mesafesi cezası olmadan sıfır montaj imkanı sağlar — 7 mm menzil, sensör yüzü braket yüzeyiyle aynı hizada olduğunda geçerlidir. M18'de 7 mm korumalı, 5–7 mm algılama boşluğu gerektiren ve sıfır montaj yapılan uygulamalar için yerleşik özelliktir. Koruma, metalde sıfır monte edilmiş korumasız bir sensörün yanlış algılamaya neden olan yanal saçılma alanını bastırır.

DC 2-Telli Devre — Üç mA Minimum, 0.8 mA Kaçak

2 telli devre, yük ile seri olarak bağlanır. Hedef yok durumunda: yük üzerinden 0.8mA kaçak — standart 24V PLC girişlerinin AÇIK eşiğinin altında (tipik olarak 5–7mA minimum). Hedef algılandı durumunda: beslemeden çıkış kademesi ve yük üzerinden akım akar.

24V'ta 5–20mA çeken PLC girişleri için, 3mA minimum yük akımı, PLC girişi yük olarak bağlandığında sensör çıkış kademesinin doğru şekilde iletim yaptığını garanti eder. Yük empedansı 3mA'nın altına düşecek kadar yüksekse paralel bir dirençle monte edin.

5.6 mm ayarlama mesafesi — 7 mm nominal değerin %80'i — güvenilir çalışma bölgesidir. Termal genleşme, titreşim ve panel hizalama varyasyonlarına karşı rahat bir marj için fiziksel boşluğu 3.5–4.5 mm olarak ayarlayın.

SSS

S1: MJ konektörüne hangi M12 kablosu uyar?

Herhangi bir M12 A-kodlu dişi kablo konektörü — dünya çapında fabrika otomasyonunda baskın saha konektör standardı. A-kodlaması, onu M12 B-kodlu (PROFIBUS), D-kodlu (Ethernet) ve X-kodlu konektörlerden ayırır. 2 telli DC bağlantısı için, standart bir 4-pinli M12 A-kodlu kablo grubunun 1. (kahverengi, +V) ve 3. (mavi, 0V/çıkış) pinlerini kullanın. 2 telli konfigürasyonda 2. ve 4. pinler kullanılmaz.

S2: Kurulum sırasında hangi çalışma boşluğu ayarlanmalıdır?

Sensör yüzü ile en yakın hedef yaklaşımı arasındaki fiziksel boşluğu 3.5–4.5 mm olarak ayarlayın. Bu, anahtarlama noktasını tam çalışma sıcaklığı aralığı ve besleme gerilimi aralığı boyunca 5.6 mm ayarlama mesafesi içinde rahat tutar. Yeşil LED'in amaçlanan boşlukta sabit yandığını doğrulayın — bu, boşluğun güvenilir ayar bölgesi içinde olduğunu doğrular.

S3: 7 mm menzil paslanmaz çelik hedefler için geçerli midir?

Östenitik paslanmaz çelik (304/316 sınıfı) yaklaşık 0.6–0.75x düzeltme faktörüne sahiptir, bu sensör için yaklaşık 4.2–5.25 mm etkili anahtarlama mesafesi üretir. Bu, 5.6 mm ayarlama mesafesi içindedir, bu nedenle kurulum boşluğu etkili paslanmaz menzil içindeyse paslanmaz çelik tespiti mümkündür. Her zaman belirli paslanmaz sınıfı ve hedef geometrisi ile gerçek kurulumda gerçek anahtarlama mesafesini doğrulayın.

S4: Çift LED'ler kurulum ve çalışma sırasında nasıl yardımcı olur?

Yeşil LED: Hedef yokken sabit yeşil, algılama yüzeyinden 5.6 mm içinde metal yüzey olmadığını onaylar — yakında kazara parazit yok. Hedef amaçlanan boşlukta olduğunda sabit yeşil, boşluğun güvenilir ayar mesafesi içinde olduğunu onaylar.

Kırmızı LED: Bir hedef algılama alanına girdiğinde yanar. Hedef yaklaşımı sırasında titreyen kırmızı, boşluğun kararlı anahtarlama bölgesi sınırında veya yakınında olduğunu ve ayar yapılması gerektiğini gösterir.

S5: Panel montajı IP67 sızdırmazlığını etkiler mi?

Sensör gövdesi herhangi bir montaj yönünde IP67 sızdırmazlığını korur. M12 konektörü, kablo konektörü tamamen takılıp kilitlendiğinde IP67 sızdırmazlığını sağlar. Ancak, panel deliğinin kendisi panel ön ve arka ortamları arasında IP67 sızdırmaz bir arayüz değildir. Panel yanları arasında çevresel ayrım gerekiyorsa — örneğin, ön tarafta yıkama ve arka tarafta temiz koşullar — panel deliğindeki sensör gövdesi etrafında ek sızdırmazlık gerekebilir.
