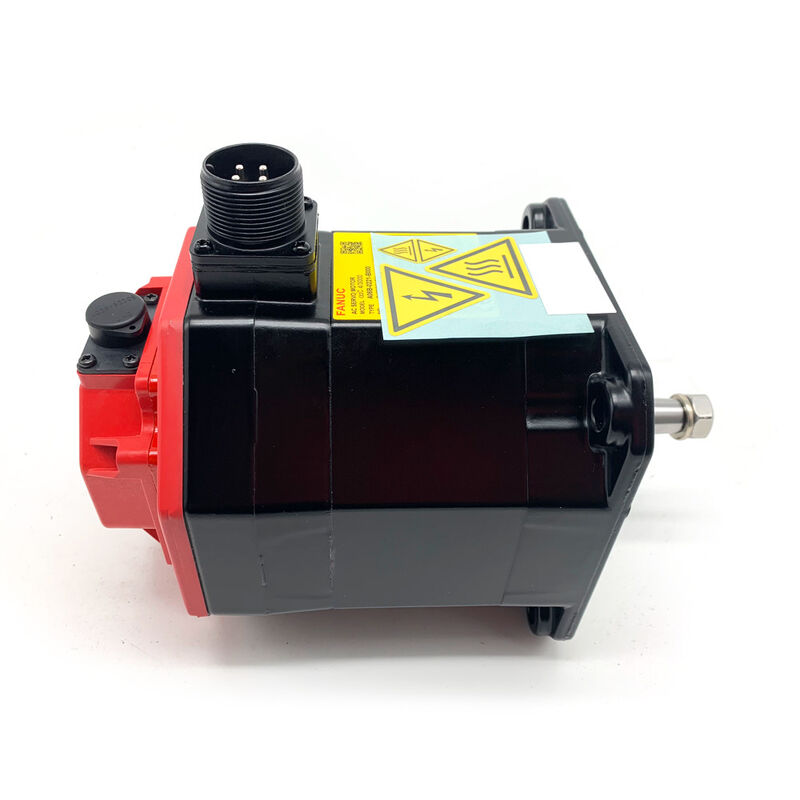

FANUC A06B-0221-B100. ∙ AC4/3000i AC Servo Motor ∙ 4 Nm / 3000 rpm / Düz Düz Çapa / a1000 Kodlayıcı

AC4/3000i: Besleme ve yardımcı eksenler için 3000 rpm'de 4 Nm

A06B-0221-B100, FANUC'un Alpha C serisinden AC4/3000i servo motorudur.Bu tork-hız kombinasyonu, kompakt CNC işleme merkezlerindeki birincil besleme eksenlerini hedefler., makine ve çok fonksiyonlu makineler, orta hızda sabit tork tasarım gereksinimidir.Dört Newton-metre bir vites olmadan doğrudan kompakt bir eksen üzerinde orta tonluk bir topuş çekmece sürmek için yeterlidir.

Yumuşak şaft (SLK), çiftleme noktasındaki sürtünme sıkıştırması yoluyla tamamen tork aktarır.Anahtar yolu yok, şaftta geometrik kesinti olmadığı anlamına gelir.. Kurulum sırasında ve periyodik olarak çalıştırılırken merkezi sıkıştırma torkunu kontrol edin.gevşemiş bir sıkıştırma merkezi, zamanla konumlandırma hatasına biriken mikro kayma geliştirebilir.

B100 konfigürasyonu elektromanyetik fren içermez. Servo kapalı pozisyonu aktif servo kilitleme ile korunur.Servo-off durumunda mekanik tutma gerektiren yerçekimi yüklü veya dikey ekseler için, A06B-0221 serisi içindeki fren varyantını belirtir.

Ana Özellikler

a1000 Kodlayıcı ️ Güçlenme sırasında Ekranlı, Yerelleştirme Gerekli

A1000, ekranlı bir kodlayıcıdır. CNC, eksen konumu verisini belirlemek için her güçlendirme sırasında bir referans-dönüş döngüsü tamamlamalıdır.Bu, Alfa C eklemli kodlayıcı motorları ile donatılmış makineler için standart çalışma davranışı.. Tam konum için, tam kodlayıcı olan bir varyasyon gereklidir.

Kodlayıcı mekanik şoklara duyarlıdır. Montaj ve çıkarma sırasında motor şaftına çarpmaktan kaçının.Kodlayıcı kablosu bağlı motor sargılarında yalıtım direnci (megger) testlerini yapmayın.Kodlayıcı elektroniği yüksek voltajlı test darbeleri için uygun değil.

Sık Sorulan Sorular

S1: Hangi amplifikatörler A06B-0221-B100 ile uyumludur?

FANUC Alpha C servo amplifikatörleri AC4/3000i motoru sınıfına uygun.A1000 artışsal kodlayıcısı, amplifikatördeki ilgili kodlayıcı arayüzünü gerektirir ️ eşleştirmeden önce kodlayıcı arayüzü türünün uyumluluğunu doğrulayın.

S2: Makine her güçlendirme sırasında evcilleşmeyi gerektiriyor. Bu a1000 kodlayıcısıyla ilgili mi?

Evet, a1000'in mutlak konum hafızası yok.aynı A06B-0221 serisinden mutlak kodlayıcıya sahip bir motora ihtiyaç vardır..

S3: Yumuşak şaft (SLK) kemer tahrikleri için uygun mu?

Evet, doğru bir koplama seçimiyle. Koplama nöbü, şaft çapına göre ölçülmüş pürüzsüz delikli bir sürtünme tipi olmalıdır. Kemer tahrik uygulamaları için,Merkezi sıkıştırma özelliği, aktarılan torkun yanı sıra kemer gerilimini de hesaba katmalıdır.Kemer gerilmesinde ve tork tersine çevrilmesinde yetersiz sıkıştırma kuvveti merkez kayışına neden olabilir.

S4: Motoru değiştirdikten sonra, hatayı takip eden eksin beklenenden daha büyüktür.

CNC motor tipi parametrelerini kontrol edin. Bir uyumsuzluk devam eden aşağıdaki hataya neden olur. Kodlayıcı kablosunun amplifikatör geri bildirim konektörüne tamamen oturduğunu kontrol edin. Yumuşak şaft merkezi sıkıştırmasını kontrol edin:yetersiz bir şekilde sıkıştırılmış bir merkez, sürtünmeyi artıran mekanik bir düzeltme bozukluğu yaratır ve sonunda koplama kaymadan önce aşağıdaki hatayı arttırır.

S5: A06B-0221-B100 nereden geliyor?

FANUC Alpha C motor yedek pazarı aracılığıyla ¢ uzman CNC motor tüccarları ve onarım/değiştirme hizmetleri.sipariş vermeden önce monte edilmiş motorun isim plakasından.
