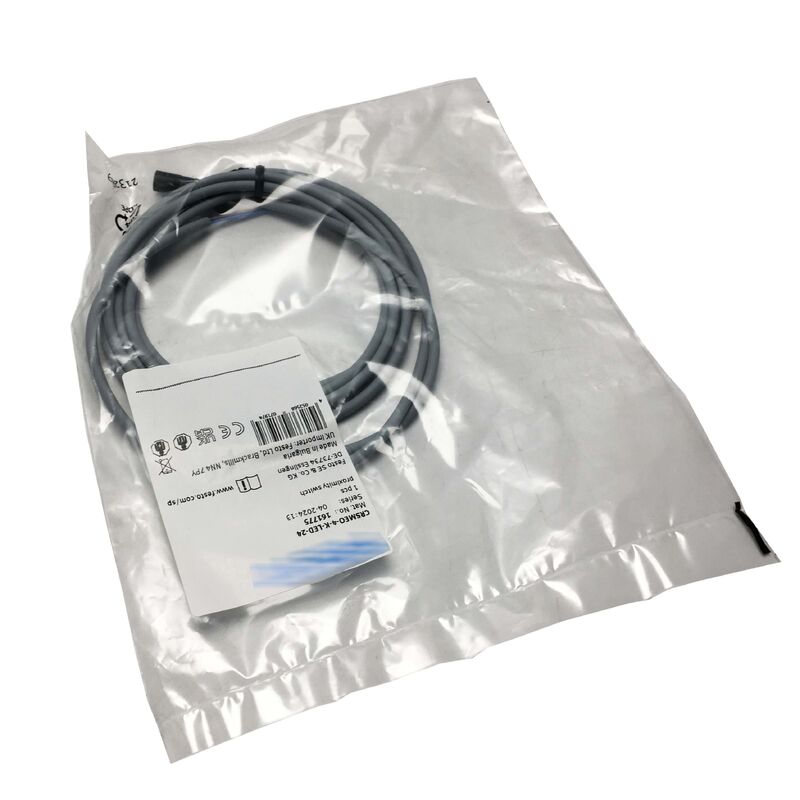

CRSMEO-4-K-LED-24 Festo yakınlık anahtarı CRSMEO4KED24 yepyeni

Festo CRSMEO-4-K-LED-24 | Manyetik-Dirençli Kamış Yaklaşım Sensörü — 12–30V DC, 500mA, 800Hz, IP67, LED, 2,5m Kablo, Bakır İçermez / PTFE İçermez

Genel Bakış

Festo CRSMEO-4-K-LED-24 manyetik pistonların konumunu tespit etmek üzere tasarlanmış, Festo'nun CRSMEO serisinden bir manyetik-dirençli kamış yaklaşım sensörüdür.Festo aktüatörlerinin T-yuvasına veya kanalına monte edilir, piston içine gömülü geçen manyetik halka ile hizalanır ve manyetik alan algılama eşiğini aştığında anahtar değiştirir — pistonun kendisine fiziksel temas olmadan strok sonu veya ara konumları onaylar.

"CRSMEO" tanımı, bu sensörü standart SMEO serisi varyantlarından ayıran korozyona dayanıklı spesifikasyonu belirtir.

Bakır içermez (bakır içermez) ve PTFE içermez malzeme yapısı, hem bakır kirliliğinin hem de PTFE partikül kirliliğinin düzenlenmiş endişeler olduğu gıda sınıfı ve ilaç üretim ortamlarının malzeme spesifikasyonlarını karşılar.

Polipropilen gövde ve sensör gövdesi boyunca korozyona dayanıklı bileşen seçimi, bu sensörü standart sensör plastiklerinin ve kaplamalarının kısıtlanacağı yıkama bölgelerinde, asidik temizleme ortamlarında ve gıda ile temas eden yerlerde kullanıma uygun hale getirir.

800 Hz maksimum anahtarlama frekansında, CRSMEO-4-K-LED-24, pratik olarak hareket edebilen herhangi bir pnömatik aktüatörden çok daha hızlı yanıt verir — bu boşluk, silindir ne kadar hızlı döngü yaparsa yapsın sensörün hiçbir algılama olayını kaçırmamasını sağlar.

500mA maksimum çıkış akımı, bir konum sensörü için cömerttir ve fan-out akım yüklemesi endişesi olmadan doğrudan gösterge ışıklarını, röle bobinlerini veya PLC giriş kartlarını sürmesine olanak tanır.

2,5m entegre kablo (parça numarasındaki K soneki), pnömatik silindir montajı için kasıtlı bir tasarım seçimidir: sensör gövdesi silindire yakın oturur, kablo kontrol kabinine geri yönlendirilir ve sabit bir kablo, yüksek döngülü pnömatik uygulamalarda bazen konektör tipi sensörleri etkileyen konektör titreşim arızalarını önler.

LED göstergesi, bir alete ihtiyaç duymadan makine devreye alma ve arıza giderme sırasında sensörün anahtarlanmış durumunun anında görsel onayını verir.

Anahtar Özellikler

Parametre

Kamış sensörleri, piston mıknatısının manyetik alanını algılayarak çalışır — piston silindir içindeki sensör konumuna yaklaştığında, manyetik alan gücü kamış kontağını kapatan eşiği geçer.

CRSMEO serisinde kullanılan manyetik-dirençli varyant, eski saf kamış tabanlı tasarımlara kıyasla geliştirilmiş hassasiyet ve daha tanımlı anahtarlama özelliklerine sahiptir, bu da silindirin çalışma ömrü boyunca daha hassas ve tekrarlanabilir anahtarlama konumları anlamına gelir.

CRSMEO-4-K-LED-24'ün bipolar çıkışı, kamış kontağının manyetik alan hangi yönden gelirse gelsin aynı polarite ilişkisiyle akım açıp kapattığı anlamına gelir — pistonun makine döngüsünün farklı noktalarında sensöre her iki seyahat yönünden yaklaşabileceği hızlı ters çevrilen aktüatör uygulamalarında bir avantajdır.

Bakır İçermez / PTFE İçermez — Düzenleyici Bağlam

Gıda, içecek ve ilaç üretiminde, hijyen standartları ve endüstri düzenlemeleri tarafından ürün temas bölgelerine yakın belirli malzemeler kısıtlanmaktadır. Bakır ve alaşımları gıda ürünlerini kirletebilir; contalardan veya kaplamalardan çıkan PTFE partikülleri dökülerek düzenlenmiş ürünlerde görünebilir.

CRSMEO serisinin bakır içermez, PTFE içermez spesifikasyonu, bu ortamlardaki sensör kurulumları için belgelenmiş uyumluluk sağlar — sensörün kendisinin, yıkama veya tesadüfi temas koşulları altında bile üretim alanına bu düzenlenmiş kirleticileri katkıda bulunmadığını malzeme spesifikasyonu aracılığıyla onaylar.

SSS

S1: CRSMEO-4-K-LED-24 hangi Festo silindir serisiyle uyumludur?

CRSMEO-4 sensörü, manyetik pistonu ve sensör montajı için C-yuvası veya kanalı bulunan Festo'nun yuvarlak silindir ve profil silindir serileri için tasarlanmıştır.

Uyumlu silindir aileleri arasında DZF, DZH, DSBC, DSNU, DSNUP ve sensör kanalı montajını belirten diğer Festo standart silindir serileri bulunur.

Parça numarasındaki "4", sensörün form faktörünü ve kanal uyumluluğunu ifade eder.

Festo'nun ürün yapılandırıcısı ve silindir belgeleri, her silindir serisi için hangi özel sensör kanalı form faktörünün geçerli olduğunu doğrulayacaktır.

S2: LED göstergesi her zaman aktif midir, yoksa yalnızca sensör tetiklendiğinde mi?

LED, anahtarlama çıkışı etkinleştiğinde durumunu değiştirir — sensör piston mıknatısını algıladığında ve NC kontak kapandığında yanar. Piston uzaklaştığında ve kontak açıldığında söner.

Bu, kurulum sırasında algılama durumunun doğrudan görsel onayını sağlar: teknisyen sensörü silindir kanalına yerleştirir, silindiri elle veya komutla strok sonuna kadar hareket ettirir ve sensörü yerine kilitlemeden önce doğru sensör yerleşimini ve manyetik kuplajı doğrulamak için LED'in yanıp söndüğünü onaylar.

S3: CRSMEO-4-K-LED-24, C-yuvası olan Festo olmayan silindirlerle kullanılabilir mi?

Evet, C-yuvası boyutları CRSMEO-4 sensörünün montaj boyutlarıyla eşleşiyorsa ve silindir pistonu, sensör mesafesinden silindir duvar malzemesi aracılığıyla sensörü tetiklemek için yeterli alan gücüne sahip bir mıknatıs taşıyorsa.

Festo, CRSMEO-4 montaj boyutlarını ve minimum gerekli manyetik alanı yayınlar; bunları hedef silindirin kanal spesifikasyonu ve piston mıknatısı spesifikasyonu ile karşılaştırın. Sensörün kendisi Festo silindirlerine elektriksel veya mantıksal olarak özel değildir.

S4: Bipolar çıkışın önemi nedir ve kablolamayı nasıl etkiler?

Bu bağlamda bipolar, kamış kontağının her iki polaritede de akım anahtarladığı anlamına gelir — sensör, çıkışına uygulanan DC polaritesi için yön gereksinimi taşımaz. Pratikte bu, sensörün, sensör elektroniğinin bir akım yönü gereksinimi dayatması olmadan, basit bir kontak kapatma olarak hem PNP tarzı hem de NPN tarzı PLC giriş devrelerine kablolenebileceği anlamına gelir.

3 çekirdekli kablo, besleme pozitifini, besleme negatifini ve anahtarlanmış çıkışı taşır. 2,5m kablonun belirli iletken ataması için Festo'nun CRSMEO serisi belgelerindeki kablolama şemasına bakın.

S5: CRSMEO-4-K-LED-24, hizmet ömrü boyunca ne kadar bakım gerektirir?

Kamış sensörleri, anahtarlama elemanının kendisinde güçlendirilmiş elektronik bileşeni olmayan pasif kontak cihazlarıdır, bu da onları normal çalışma koşulları altında çok uzun bir hizmet ömrüne sahip olmalarını sağlar.

Ana aşınma mekanizması, milyonlarca döngü boyunca anahtarlama akımından kaynaklanan kamış elemanındaki kontak erozyonudur — maksimum 500mA / 10W dereceleri, kontak ömrünü en üst düzeye çıkarmak için sürekli olarak yaklaşılmamalıdır.

Yıkama ortamlarındaki sensör gövdesinin ve kablo giriş noktasının periyodik temizliği, kablo contası etrafındaki kimyasal girişleri önler. Entegre kablolu sensörlerde en yaygın arıza modu, sensör gövdesine yakın tekrarlanan bükülme veya mekanik stres nedeniyle kablo hasarıdır — kurulum sırasında kablo giriş alanını mekanik gerilimden koruyun.
