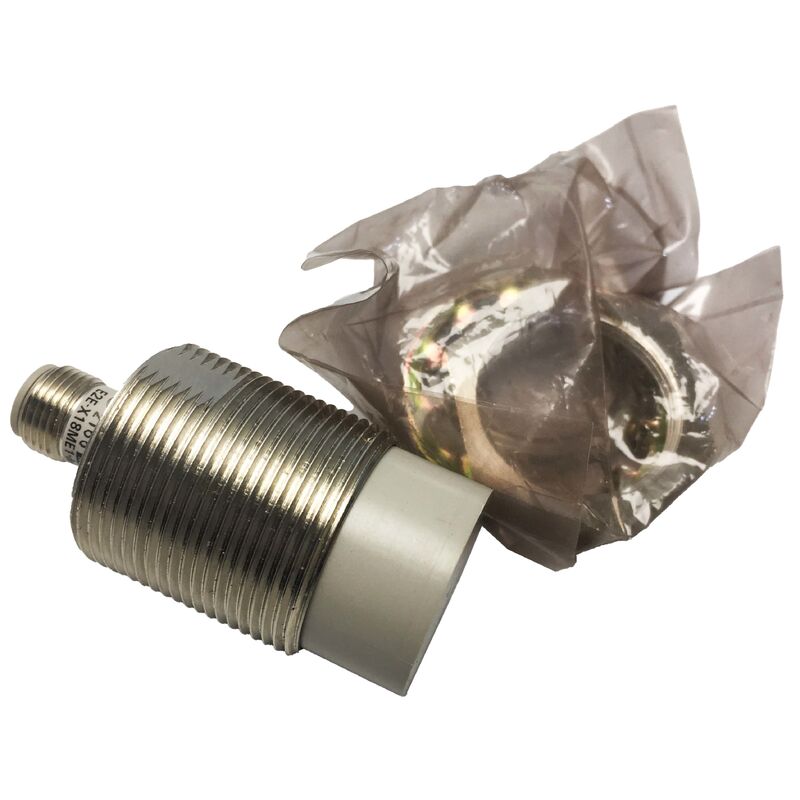

E2E-X18ME1-M1 OMRON Silindrik Yakınlık Sensörü
Ürün Genel Görünümü
Omron E2E-X18ME1-M1Indüktif Yakınlık Algılayıcı M30 Korunmasız, 18 mm algılama mesafesi, NPN NO, M12 Bağlantısı, DC 3 tel, IP67, E2E Serisi
Parça numarası:E2E-X18ME1-M1
Alternatif parça numarası:E2EX18ME1M1
Üreticisi:Omron Corporation (Japonya)
Ürün kategorisi:İndüktif Yakınlık Sensörü
Seri:Omron E2E Serisi
UNSPSC kodu:41110000
Temel Özellikler
| Parametreler |
Değer |
| Vücut Boyutu |
M30 (30mm silindirik iplikli namlu) |
| Algılama Tipi |
Endüktif (elektromanyetik) |
| Montaj Tipi |
Korunmasız (eğlenemez) |
| Uzaklık algılama |
18 mm |
| Standart algılayıcı nesne |
30 × 30 × 1 mm demir levha |
| Çıktı Yapılandırması |
DC 3 tel, NPN, Normalde Açık (Hayır) |
| Bağlantı |
M12 4 pinlik metal konektör |
| Güçlendirme Voltajı |
10-30 VDC (12-24 VDC nominal) |
| Yük akımı |
5-300 mA |
| Yanıt sıklığı |
En fazla 100 Hz. |
| Koruma derecesi |
IP67 |
| Çalışma sıcaklığı |
-40 ila +85°C |
| Konut malzemeleri |
Nikel kaplamalı tunç |
| Yüzey malzemesini algılamak |
Termoplastik PBT polimeri |
| Farklı Yolculuklar |
Algılama mesafesinin en fazla %10'u |
| İzolasyon Direnci |
50 MΩ dakikada (500 VDC'de) |
| Dielektrik Gücü |
4,000 VAC, 50/60 Hz 1 dakika boyunca. |
| titreşim direnci |
10 ila 55 Hz, 1,5 mm genişlik, X/Y/Z'de 2 saat |
Ürün Tanımı
BuOmron E2E-X18ME1-M118 mm algılama aralığı ve NPN Normal Açık çıkışı olan M30 gövdeli korunmasız indüktif yakınlık sensörüdür. Omron'un E2E serisindeki en büyük standart konfigürasyon.daha küçük sensörlerin ulaşamayacağı mesafelerde demir metal hedefleri tespit etmek için uygun.
M12 önceden kablolu konektör varyantı (-M1 sonek) montajı ve değiştirmeyi kolaylaştırır: sensör herhangi bir M30 × 1.5 iğneli deliğe veya 30 mm destek deliğine monte edilir,Bağlantı, standart bir M12 4 pinli kablo ile eşleşir., ve NPN çıkışı ek devreler olmadan çoğu PLC ve endüstriyel denetleyici NPN uyumlu girişlerine doğrudan bağlanır.
E2E serisi, aşırı sıcaklıklarda, kirliliklerde,ve titreşim ortamları ̇ bir sensörün kesme sıvısına maruz kalırken yıllarca sürekli çalışabileceği koşullar, soğutma sıvısı püskürtmesi, metal cüce ve mekanik titreşim.
Bulma prensibi
E2E-X18ME1-M1 algılayıcı yüzünün arkasına yerleştirilmiş bir sargıdan yüksek frekanslı bir elektromanyetik alan üretir.hedefin yüzeyinde devrimsel akımlar uyarılır. Bu akımlar salınım alanından enerji alır., osilatörün amplitudunu bastırıyor.
Sensörün elektronik devre bu dümplemeni algılar ve dümplemenin anahtarlama eşiğini aştığı zaman NPN çıkış transistörünü OFF'tan ON'a çevirir.Bu algılama mekanizması temassız ve mekanik olarak aşınmazdır. Sensörün algılama fonksiyonunda hareketli parçaları yoktur..
Hedef malzeme ve mesafe bakımından
18 mm'lik spesifikasyon Omron'un standart algılama nesnesiyle ölçülür: 30×30×1 mm düz bir demir plaka.
- Hedef boyutu:Daha küçük hedefler daha az girdaplı akım amortizasyonu üretir ve daha kısa bir mesafede eşiği tetikler
- Hedef malzeme:Demir dışı metaller (alüminyum, bakır, tunç) farklı verimlilikte girdap akımları üretir ve daha kısa mesafelerde tespit edilir
- Hedef kalınlığı:Çok ince metal folyo veya levha, 1 mm demir standardından daha az enerji yansıtır
Kablolama ve çıkış
M12 4 pinli konektör, standart Omron pin atamalarını takip eder: Pin 1 (+V kaynağı), Pin 3 (0V ortak), Pin 4 (NPN çıkış sinyali).
The NPN output sinks current to the common (0V) when a target is detected — a normally-open configuration where the output is OFF (high impedance) with no target present and ON (sinking current through load) when the target is within the sensing range.
Sıkça Sorulan Sorular
S1: Sensör korunmamış nasıl bir temizlik montaj donanımından gereklidir?
Korunmasız yakınlık sensörleri sensör namlu ile çevredeki demir metal montaj yapısı arasındaki minimum boşluk gerektirir.Çevrede bulunan metalden en az yan açıklık, tipik olarak varil çapının iki katına (her tarafta 60 mm) eşittir.Akış metal montajı gerekirse, kalkanlı varyant (E2E-X10ME1-M1, 10mm algılama mesafesi ile) doğru seçimdir.
S2: E2E-X18ME1-M1 alüminyum veya diğer demirsiz metaller tespit edebilir mi?
Evet, ancak daha kısa algılama mesafelerinde. Alüminyum için, etkili algılama mesafesi tipik olarak demir değerinin (yaklaşık 7-11 mm) %40-60'ıdır. Bakır ve tunç için, daha da kısa (25-40%).Çalışma mesafesi, azaltılmış etkili menzile göre koruyucu olarak ayarlanmalıdır..
S3: Sensör IP67 derecesine sahiptir. Yüksek basınçlı temizleme ile yıkama ortamında kullanılabilir mi?
IP67, 30 dakika boyunca 1 metreye kadar daldırmayı kapsar.IP67, IP69K derecesini gerektiren yüksek basınçlı su jetlerini kapsamamaktadır.Tipik makine aletleri soğutma sıvısı su basması ve püskürtme ortamları için IP67 yeterlidir.
S4: %10 histerez bandı var. Bu kurulum için ne anlama geliyor?
Histerez, açma noktası ve kapama noktasının hafif farklı mesafelerde olduğu anlamına gelir. Hedef algılama mesafesinin yaklaşık% 10'unu (yaklaşık 1.8mm) çıkış kapanmadan önce açma noktasının ötesindeBu, gürültüyü önler ve temiz, istikrarlı bir çıkış sinyali sağlar.
S5: Çıkış kablosu uzatılabilir mi ve eğer öyleyse ne kadar?
E2E-X18ME1-M1, bir M12 bağlantısı kullanır; uzatma kabloları standart endüstriyel ürünlerdir.çıkış kablosu teorik olarak performans bozulmadan 100 metreye kadar uzatılabilir.20-30 metreye kadar uzanan fabrika katı tesisatlarının çoğu için özel önlemlere gerek yoktur.
